珍珠控台创建多步程序详细教程

珍珠2010灯控台操作技巧珍珠2010控台操作技巧分享第一章认识了解控台1、控台型号的介绍2、控台扩展、侧翼、外接显示器介绍3、控台前面板按键于后面板介绍4、高端电脑控台的技术剖析5、了解控台网络系统第二章控台入门操作1、软件制作灯库的方法及注意事项2、触摸屏幕的使用技巧3、屏幕视图窗口分类的介绍4、创建视图窗口存储及关闭视图窗口方法第三章 Setup（配接）、Backup（备份）1、配接常规灯、电脑灯2、灯库如何存入U盘默认路径文件夹及配接灯具3、灯库如何从控台导出到U盘及U盘灯库如何固话到控台4、多点配接及地址码修改的操作5、查看配接及快速修改属性功能6、编辑灯库于修改7、DMX512信号口输入输出的使用及如何修改8、扩展类设备DMX512信号口如何修改应用9、MA2系统Parameter：（通道参数）的概念10、控台新建、加载、保存及另存为、删除演出Show11、U盘加载、保存及另存为、删除演出Show第四章 Stage(舞台)、控制灯具及属性1、模拟舞台视图窗口的创建2、灯具舞台造型的创作及（Align）对齐相关功能的应用3、电脑灯、常规灯控制方式4、灯具属性的如何使用5、选择灯具的方式技巧6、属性多种方法调节（如：亮度、水平、垂直）7、特殊窗口对于灯具的使用8、Highlt于solo结合使用对灯具的快速调节使9、Stage（舞台）相位圆的操作应用10、MAtricks技巧使用第五章 ONPC控台模拟器于3D视图的链接1、控台链接MA3D2、控台于Wysyiywg的链接第六章 Layout（视图）1、视图窗口的创建（布局池于布局视图）2、布局视图窗口功能按钮的应用3、如何存储灯具到布局池（覆盖、合并、移除）4、视图灯具的排列及选项功能的使用5、Assign（指派）在视图功能里的运用第七章编组1、编组的存储、命名、删除、编辑修改2、如何自动创建编组3、编组在数字按键区的创建方法4、如何快速选择编组于其它功能窗口的结合使用第八章预置1、预置的存储、命名、删除、编辑修改2、预置如何自动创建3、Store（存储）功能选项及默认设置4、预置如何使用5、预置S（选中的）G（全部）U（通道域）存储及使用第九章宏功能1、宏的自动创建（导入导出）2、宏命令功能的基本介绍及如何使用3、如何将宏Assign（指派）到User用户4、宏如何编写（入门指导）第十章编程、场景、序列、跑灯、模式修改1、场景、序列、跑灯、MIB、自动停止、模式修改的介绍2、单步场景（cue）的存储3、多步程序的存储4、Stroe（存储）：覆盖、合并、移除、释放、创建第二步的功能如何运用5、sequence（序列）于cue（场景）的关联性如何区分使用6、创建具有time（时间）、Follow（跟随）的程序7、什么是Tracking跟踪功能8、如何命名、编辑、删除、添加、修改Cue9、AT灯具属性的使用方法10、ASSign（指派）对于sequence及执行按键的分配使用11、如何过滤属性存储Cue12、Stroe（存储）长按如何使用默认设置13、Cue（场景）中的灯具如何剔除14、Update（更新）键的使用及默认设置应用15、Oops（撤销）键在编程过程中使用的便捷及重要性16、如何快速关闭在执行器中运行的程序17、扩展推杆修改模式后对场景的特殊应用18、执行器如何连接AB推杆及AB推杆的使用方法19、Worlds（世界）多用户编程的操作方法20、执行按键于执行推杆的设置及功能使用21、LTP和HTP的优先级22、AT过滤属性存储方法23、MAtricks技巧在编程使用中的运用。

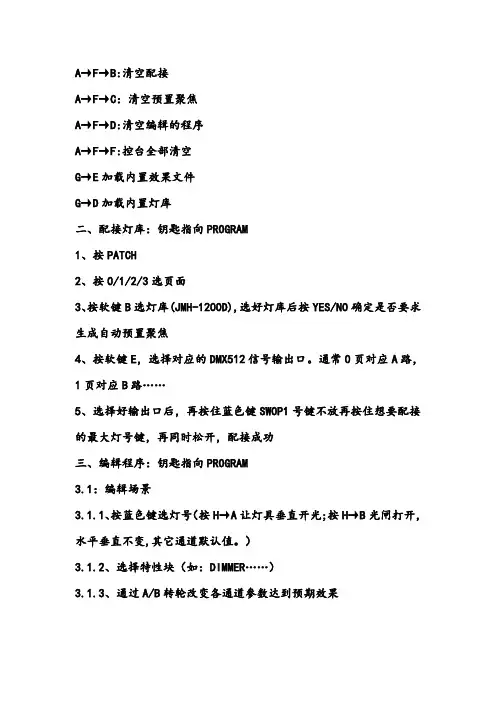

A→F→B:清空配接A→F→C：清空预置聚焦A→F→D:清空编辑的程序A→F→F:控台全部清空G→E加载内置效果文件G→D加载内置灯库二、配接灯库：钥匙指向PROGRAM1、按PATCH2、按0/1/2/3选页面3、按软键B选灯库(JMH-1200D),选好灯库后按YES/NO确定是否要求生成自动预置聚焦4、按软键E，选择对应的DMX512信号输出口。

通常0页对应A路，1页对应B路……5、选择好输出口后，再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键，再同时松开，配接成功三、编辑程序：钥匙指向PROGRAM3.1：编辑场景3.1.1、按蓝色键选灯号（按H→A让灯具垂直开光;按H→B光闸打开，水平垂直不变,其它通道默认值。

）3.1.2、选择特性块（如：DIMMER……）3.1.3、通过A/B转轮改变各通道参数达到预期效果3.1.4、场景设置完毕后按MEMORY进入场景保存状态，然后选择一个程序储存钮保存3.1.5、储存完后按EXIT→CLEAR退出（养成多按几次的好习惯）3.2：手动编辑走灯3.2.1、选择灯号3.2.2、选择特性块，通过A/B轮改变通道参数，做好第一步效果。

3.2.3、按CHASE键，然后选择一个蓝色程序钮保存第一步。

（按第一下选择一个程序钮、按第二下保存第一步）3.2.4、做第二步效果，做完后再按一下该蓝色程序按钮保存第二步。

依次反复做完所有的走灯编辑。

3.2.5、编辑完成后按EXIT→CLEAR退出（养成多按几次的好习惯）四、调用内置程序1、先选择灯具然后再按G：A、选择一个内置效果程序B、编辑一个内置效果程序C、改变内置程序效果D、调整内置程序的速度和幅度E、取消当前所调用的内置效果程序五、编辑组、调用组1、选择灯号，再按H→E2、用数字键盘输入组号，再按ENTER确定3、按EXIT→CLEAR退出（养成多按几次的好习惯）4、可以用覆盖的方法去删除组5、调用组：按组号→再按A六、检查灯具的地址码1、选择灯号，然后按左右箭头键去检查灯具的地址码七、编辑预置聚焦（素材）1、选择灯具，按特性块，用A/B轮去改变灯具的通道参数创建素材，按STORE PALETTE 键，再按1-30的灰色按钮或者通过数字键盘输入数字，再按ENTER2、按EXIT→CLEAR退出（养成多按几次的好习惯）八、调用预置聚焦（素材）1、选择灯具，然后让特性块处于DIMMER位置2、按灯号下方的灰色预置（素材）按钮或者用数字键盘输入数字再按软键B调用预置聚焦（素材）九、删除预置聚焦（素材）1、1-30号素材的删除。

珍珠2008/2010控台操作详细解答二。

珍珠控台联机方法三、灯库的简单制作在好多的演出时会用到一些第一次用到的灯具，但是控台内置又没有这种灯的灯库。

这问题应该怎么解决了方法有四，一是在网上下载。

二是请别人帮忙自己写。

三是找灯光厂的发过来，还有就是自己写一个！有时急的情况下，只能自己写上一个了！下面简单的说说一个灯库的快速制作。

就是在一个已有的灯库文件中更改一些必要的关键数据。

以下面一个灯库为例:; "GGG", 11 DMX通道, 文件名 :GGG.r20;; 日期由描述; 11.06.24 ZHONG 创建;----------------------------------------------------------------------------; 设备名称,最多11个字符，不能有空格DEVICE GGG mode=Mode 1, 16bit 11 DMX channels NAME "User" "GGG";;---------------------------------------------------------------------------- ; 设备类型，第一和第三项必须为“1”和“M”以保证和老版本兼容。

; 中间项是使用的DMX的通道数目。

TYPE 1 11 M;;---------------------------------------------------------------------------- ; 镜片/摇头的分辨率MIRROR 2540 270; | | |; | | |_______ 最大垂直角度（以度数为单位）; | |____________ 最大水平角度（以度数为单位）; |_________________ 1 表示镜片，2 表示摇头;;---------------------------------------------------------------------------- ; 配置信息（最多10行）; 这些规则信息最多允许有10行159个字符; 变量表示 d=DMX号码(1..512), h=手柄(1..60), n=设备名 (1--11字符); 可被允许修改部分; +,-,*,/,(,) 基本算法; % 表示整除后的余数(求余); & 表示逻辑与; | 表示逻辑或; R 表示逻辑非(结果的相反值); ^ 表示逻辑异或（操作一个字节）; > 表示右移; < 表示左移; r 通过号码的意思得到那个参数的值; d DMX地址; n 灯具名称, 0 终止字符; h 手柄号码DEVICEADDRESS"Handle %2d"h"Fixture %11s"n"DMX %03d"d""""""""""DAEND;;---------------------------------------------------------------------------- ; DMX的限制特性;; 最小的DMX通道数MINDMX=1;; 最大的DMX通道数MAXDMX=502;; DMX通道数的基数DIVBY=1;;---------------------------------------------------------------------------- ; DMX通道说明;; 每一行说明一个DMX通道; 1. 通道排号码,该通道在第几号按键(1..12); 2. 指定该功能是由转轮A或B控制(1为转轮A(左边),61为转轮B(右)); 3. 通道类型 (L=LTP, H=HTP, I=Instant LTP, S=16-bit instant LTP,; s=16-bit Fadeable LTP; 4. 通道序号,指定该通道在灯具的第几通道;(1..灯具通道总数); 5. 按比例输出值(0..100%);100代表最大输出,0代表没有输出; 6. 曲线号码(只适用于HTP通道)，通常都为1; 7. 反向 (I) 或正常 (N); 8. 属性类型(A=Color Wheel1, BCD=Color Mix, E=Pan, F=Tilt,; G=Iris, H=Dimmer, I=Gobo1, J=Gobo2, K=Gobo1_Rotate, L=Focus, ; M=Gobo2_Rotate, N=Color Wheel2, O=Shutter, P=Prism, Q=Zoom, ; R=Effect_Rotate, S=Frost, T=Speed1, U=Speed2, 0=uncategorised) ; 9. 测试数值通道 (通常为 1);10. 属性名称, 被用来引用显示而且最多允许12个字符;11. 通道的定位值 (0..255);12. 对应通道的高电平值;13. 对应通道的低电平值;DMX2 61 L3 100 1N O 1 "Shutter" 255 255 255 1 1 H4 100 1N H 1 "Dimmer" 255 255 2553 61 s 1 100 1N E 1 "Pan" 128 -1 -10 0 L 10 100 1N E 1 "Pan Low" 128 -1 -13 1 s 2 1001N F 1 "Tilt" 128 -1 -10 0 L 11 100 1N F 1 "Tilt Low" 128 -1 -1 4 1 L 5 100 1N A 1 "Colour" 255 255 25510 1 L 6 100 1N B 1 "B" 255 0 09 1 L 7 100 1N C 1 "R" 255 0 010 61 L 8 100 1N D 1 "G" 255 0 04 61 L 9 100 1N 0 1 "COLOUR1" 0 0 0END;;---------------------------------------------------------------------------- ;灯具描述;---------------------------------------------------------------------------- ; 配接时在屏幕上显示,或对应配接在哪个属性按键;TEXTGGGSpot - 11 ChannelsBank Wheel-A Wheel-B---------------------1 Dimmer --2 ----- Shutter3 Tilt Pan4 Colour COLOUR15 -- --6 -- --7 -- --8 -- --9 R --10 B GENDATTREND;;---------------------------------------------------------------------------- 这是一个简单的灯库，没有做内置素材表宏表及通道数值表的功能。

珍珠控台简易说明编程状态下：一、配接1、配接电脑灯蓝色功能按配接键（Patch）→按B（Choose a Fixture）控台会读出灯库，如插了软盘或U盘时，控台将优先读取外置灯库→按F/G上下翻页选择你想要的灯库→按NO→输入你想要修改的地址码（不修改系统将分配自定义地址码）→按预置设备键（Swop）→配接已完成按退出键2、配接调光器蓝色功能按配接键（Patch）→按A（Dimmer）→输入你想要修改的地址码（不修改系统将分配自定义地址码）→按预置设备键（Swop）［如想把灯具配接到上排推杆上要先按爱富丽上档键］→配接已完成按退出键二、编组1、记录编组选择要编组的灯具→按电脑灯菜单键（ML MENU）→选B记录编组（Record group）→在键盘数字键输入编组号→按确定键（Enter）完成编组2、调用编组在键盘数字键输入编组号→按A调用编组（Recall Group）三、素材1、记录素材选择灯具→调整灯具属性→按记录素材键（Store palette）→按预置推杆的Palette/Flash灰色键2、调用素材释放走灯程序→选择要修改属性的灯具→按灯具属性的调光通道（Dimmer）→按预置推杆的Palette/Flash灰色键四、调用内置程序选择灯具→调整灯具位置→按G（Shapes Generator）→按A选择图形（Play back a shape）→选择A-E（图形效果）→按D Set wheels A=sizeB=Speed（图形效果调整图形大小A转轮、图形速度B转轮）/按E移除图形效果（Remove Shapes for selected fixtures）→按功能键（Momsry/cue）→按重放区的蓝色键（没程序的灯闪烁）→完成退出五、调入功能按Include→选择灯具/不选灯具时所有灯具都被使用→选择灯具属性→按你想调入场景的Swop键（可以调入全部场景，但要确保没有选择灯具）六、程序的淡入淡出/渐变时间按C（Edit Times）→选择程序→按C设置淡入在键盘输入数字时间（Fade In）→按D设置淡出在键盘输入数字时间（Fade out）/按G设定场景模式（Mode=？）→0 代表HTP通道没有时间控制/1 代表HTP通道有时间控制/2 代表LTP通道也受推杆控制→按Enter保存/按两下Enter键保存更改【功能说明：A（Wait In）在淡入开始之前的延时，B（Wait out）在淡出之前的延时，C（Fade In）淡入时间，D（Fade out）淡出时间，E（LTP Fade）LTP低通渐变时间，F（LTP Wait）在LTP通道开始运行之前的延时，G（Mode=？）设定场景模式】七、编辑场景按想要编辑的场景→选择要编辑的灯具/改变属性→按Memory键→按正在编辑的场景的Swop键→按A合并场景（Merge Memory）→按B替换场景（Replace Memory）八、编辑走灯程序步按Unfold→选择要编辑的走灯程序的Swop键→前15步被展开到1-15个重放推杆上→推上重放推杆查看想要编辑的程序步→按A编辑步骤内容/按B更改步骤的时间→按Unfold完成九、剧场模式12号推杆：主控推杆13号推杆：控制下一步淡入14号推杆：控制上一步淡出15号推杆：控制运行渐变的时间1、设定剧场模式编程模式按B（Theatre Stack Programming）→按Enter /按G退出剧场模式（Quit）2、关闭剧场模式主菜单按B→按D（Exit theatre Programming）十、输出调光电屏按Channel键→输入调光器推杆/控制手柄的号码→按A（AT ％）→输入设定数值/按G（设定为最亮）→按Channel键回到初始菜单/按F 设定多个通道在相同的电平：输入第一个通道→按through→输入最后一个通道→按AT ％→输入电平值十一、磁盘功能（disk）A：（Load show from disk）从磁盘加载一个演出文件，在VDU屏幕上显示演出文件的名称，按Enter开始加载/按Exit退出B：（Save show to disk）保存控台的演出文件到磁盘。

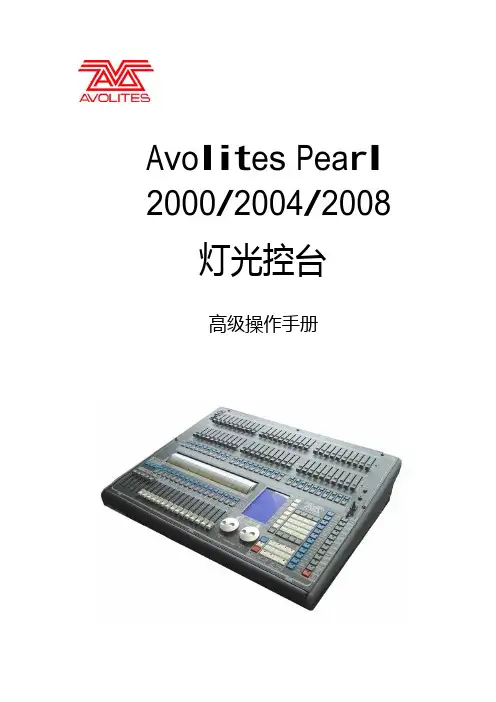

A v o li t e s P ea r l 2000/2004/2008灯光控台高级操作手册目录1.控台设定1091.1连接1091.1.1连接主要电源1091.1.2连接D M X线路1091.1.3连接M I D I设备1091.1.4连接音频1091.1.5其他的后面板连接和控制1101.1.6控台灯：1101.2操作1101.2.1操作模式1101.2.2软驱1.2.3控制面板义书签。

1111.2.4屏幕显示1122.配灯1132.1建立错误！未定义书签。

2.1.1电脑灯控制杆1142.1.2配接调光器1142.1.3配接摇头电脑灯1152.1.4检查配接1162.2编辑配接1172.2.1更改电脑灯的D M X地址码1172.2.2移动电脑灯到不同的控制推杆2.3删除1172.3.1删除一个已配接的电脑灯1172.4高级选项1172.4.1配接功能1173.控制调光通道和电脑灯1193.1控制1193.1.1选择电脑灯和调光器并控制1193.1.2更改已选电脑灯的特性1203.1.3从菜单按键选择特性功能1213.1.4使用编组1213.1.5按顺序选择一个电脑灯1213.1.6对齐和翻转功能1223.1.7去除关闭电脑灯或调光器1233.1.8通过数字进入亮度的等级1233.1.9输入数值控制电脑灯1243.1.10发散模式1243.2高级选项1253.2.1M L菜单和追光模式1253.2.2T r a ck i ng模式（追光模式）4.PA L E TT ES素材库1264.1创建1274.1.1素材是保存的一个参考1274.1.2共享和单独素材库1274.1.3素材库中有已存的特性1274.1.4存储一个素材1274.2重放1284.2.1调出一个素材1284.2.2素材页1284.2.3设定所有电脑灯素材（快速素材）4.2.4从一个素材库中调出部分特性4.2.5设定素材到电脑灯的程序中（渗入素材）4.3编辑1294.3.1编辑和删除素材1294.3.2命名一个素材或者素材页1294.3.3查看素材内容1304.4定时1304.4.1调出一个素材的渐变时间1304.4.2主渐变时间1304.5高级选项1314.5.1素材选项1315.S H APES1315.1P l a y ba ck 1315.1.1S e l e c t i ng a s hape错误5.1.2C hang i ng t he s i z e and s peed o f a s hape错误！未定义书签。

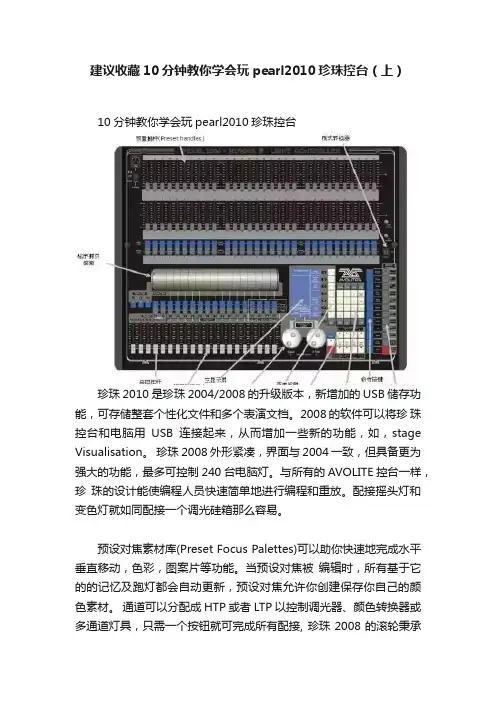

建议收藏10分钟教你学会玩pearl2010珍珠控台（上）10分钟教你学会玩pearl2010珍珠控台珍珠2010是珍珠2004/2008的升级版本，新增加的USB储存功能，可存储整套个性化文件和多个表演文档。

2008的软件可以将珍珠控台和电脑用USB连接起来，从而增加一些新的功能，如，stage Visualisation。

珍珠2008外形紧凑，界面与2004一致，但具备更为强大的功能，最多可控制240台电脑灯。

与所有的AVOLITE控台一样，珍珠的设计能使编程人员快速简单地进行编程和重放。

配接摇头灯和变色灯就如同配接一个调光硅箱那么容易。

预设对焦素材库(Preset Focus Palettes)可以助你快速地完成水平垂直移动，色彩，图案片等功能。

当预设对焦被编辑时，所有基于它的的记忆及跑灯都会自动更新，预设对焦允许你创建保存你自己的颜色素材。

通道可以分配成HTP或者LTP以控制调光器、颜色转换器或多通道灯具，只需一个按钮就可完成所有配接, 珍珠2008的滚轮秉承了其非常舒适好用的特点，使用的都是高质量的推子及阴影(Shadow)开关，并且保持的AVOLITES控台的高可靠性。

珍珠2008的软件会在2006最后一季推出。

规格参数: 使用USB可以把2004/2008/2010连接到一台计算机上可通过USB载入和保存表演通过PC和USB的连接可以配接控台可在联网的PC上看到VDU屏幕可在联网的PC上使用'On Screen'图形书写板(graphics tablet)Visualiser可视化软件新的缓存文件系统新的定位按钮选灯（在选择最上面一排推杆上选择）2048个通道可控240台电脑灯240个调光控制通道剧院测绘(Theatrical Plotting)和回放功能图形发生器(Shape Generator)功能可立刻生成样式和效果15个重放主控控制450个内存和跑灯或者cue表MIDI和低、窒高音触发灯具标准的色彩VGA输出面板的印刷使用了与钻石4相同的技术，非常牢固而且外观漂亮，每个控台有一个独立的电子序列号，与控台上铭刻的序列号相同，增加了非首先简单了解一下珍珠2004的操作面板及显示界面。

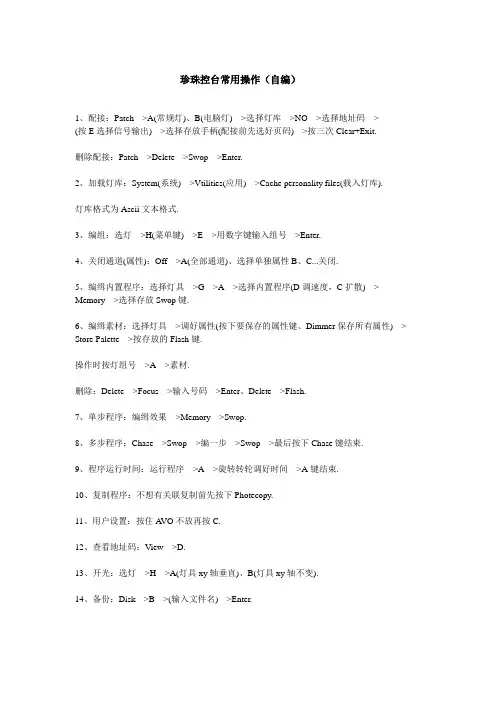

珍珠控台常用操作（自编）1、配接：Patch--->A(常规灯)、B(电脑灯)--->选择灯库--->NO--->选择地址码--->(按E选择信号输出)--->选择存放手柄(配接前先选好页码)--->按三次Clear+Exit.删除配接：Patch--->Delete--->Swop--->Enter.2、加载灯库：System(系统)--->Vtilities(应用)--->Cache personality files(载入灯库).灯库格式为Ascii文本格式.3、编组：选灯--->H(菜单键)--->E--->用数字键输入组号--->Enter.4、关闭通道(属性)：Off--->A(全部通道)、选择单独属性B、C...关闭.5、编缉内置程序：选择灯具--->G--->A--->选择内置程序(D调速度，C扩散)---> Memory--->选择存放Swop键.6、编缉素材：选择灯具--->调好属性(按下要保存的属性键、Dimmer保存所有属性)---> Store Palette--->按存放的Flash键.操作时按灯组号--->A--->素材.删除：Delete--->Focus--->输入号码--->Enter、Delete--->Flash.7、单步程序：编缉效果--->Memory--->Swop.8、多步程序：Chase--->Swop--->编一步--->Swop--->最后按下Chase键结束.9、程序运行时间：运行程序--->A--->旋转转轮调好时间--->A键结束.10、复制程序：不想有关联复制前先按下Photecopy.11、用户设置：按住A VO不放再按C.12、查看地址码：View--->D.13、开光：选灯--->H--->A(灯具xy轴垂直)、B(灯具xy轴不变).14、备份：Disk--->B--->(输入文件名)--->Enter.。

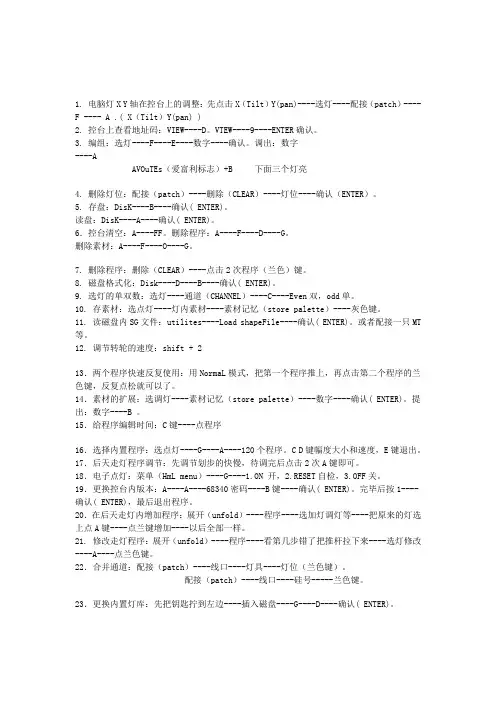

1. 电脑灯X Y轴在控台上的调整：先点击X（Tilt）Y(pan)----选灯----配接（patch）----F ---- A .( X（Tilt）Y(pan) )2. 控台上查看地址码：VIEW----D。

VTEW----9----ENTER确认。

3. 编组：选灯----F----E----数字----确认。

调出：数字----AAVOuTEs（爱富利标志）+B 下面三个灯亮4. 删除灯位：配接（patch）----删除（CLEAR）----灯位----确认（ENTER）。

5. 存盘：DisK----B----确认( ENTER)。

读盘：DisK----A----确认( ENTER)。

6．控台清空：A----FF。

删除程序：A----F----D----G。

删除素材：A----F----O----G。

7. 删除程序：删除（CLEAR）----点击2次程序（兰色）键。

8. 磁盘格式化：Disk----D----B----确认( ENTER)。

9. 选灯的单双数：选灯----通道（CHANNEL）----C----Even双，odd单。

10. 存素材：选点灯----灯内素材----素材记忆（store palette）----灰色键。

11. 读磁盘内SG文件：utilites----Load shapeFile----确认( ENTER)。

或者配接一只MT 等。

12. 调节转轮的速度：shift + 213．两个程序快速反复使用：用NormaL模式，把第一个程序推上，再点击第二个程序的兰色键，反复点松就可以了。

14．素材的扩展：选调灯----素材记忆（store palette）----数字----确认( ENTER)。

提出：数字----B 。

15．给程序编辑时间：C键----点程序16．选择内置程序：选点灯----G----A----120个程序。

C D键幅度大小和速度，E键退出。

17．后天走灯程序调节：先调节划步的快慢，待调完后点击2次A键即可。

Pearl 2010灯光控台操作使用手册这本说明书能够帮助你最大程度地了解珍珠控台。

该说明书分为2个部分1)第一部分为初级操作手册，一步步教你如何使用珍珠控台的一些最常用的功能，如果你刚刚接触控台，这个部分可以给你很好的介绍。

2)第二部分为高级操作手册，详细告诉你珍珠的所有功能为了便于你在两个部分的查找，这两个部分的段落大纲是一样的，所以如果你使用指南的时候想了解更多的信息，只要在操作手册中找到相同的段落就可以了。

目录：(一)初级操作手册目录：1.欢迎使用珍珠控台11 1.1设定珍珠控台11 1.2珍珠控台概况11 1.3珍珠模拟软件151.4 说明152.配接16 2.1清空控台- Wipeall 16 2.2配接调光器17 2.3配接电脑灯19 2.4为控台贴上标签20 2.5把灯配到珍珠控台其它地址上20 2.6更改你的配接21 2.7配接应用选项21 2.8完成配接21 2.9备份控台内容到磁盘21 2.10举例21 3控制调光器和电脑灯223.4控制调光通道22 3.5控制电脑灯22 3.6更改电脑灯的属性23 3.7使用编组23 3.8复制其他设备的设定－对齐功能24 3.9发散(FAN)功能24 3.10举例24 4素材244.1使用素材设定数值25 4.2创建你自己的素材25 4.3素材中储存内容25 4.4共享和单独使用素材26 4.5举例26 5图形发生器275.1图形如何工作27 5.2选择一个图形27 5.3更改图形的尺寸和速度275.4更改图形的位置28 5.5图形如何在多个电脑灯中运行28 5.6举例28 6场景286.1HTP和LTP是什么？29 6.2编程时珍珠控台如何工作29 6.3记录一个场景30 6.4重放一个场景30 6.5更改重放页数30 6.6给滚筒贴标签和命名场景31 6.7复制一个场景31 6.8删除一个场景31 6.9编辑场景31 6.10调入功能32 6.11设定场景的渐变时间32 6.12设备记录模式和通道记录模式33 6.13在场景中使用图形33 6.14举例33 7跑灯程序(CHASES) 337.1什么是跑灯程序？34 7.2记录一个跑灯程序34 7.3运行一个跑灯程序34 7.4设定速度和平滑度35 7.5命名跑灯程序35 7.6使用(展开)Unfold编辑一个跑灯程序35 7.7复制一个跑灯程序36 7.8删除一个跑灯程序36 7.9时间, 堆栈和顺序控制36 7.10跑灯程序的声控36 7.11举例37 8剧场模式378.1设定剧场模式37 8.2剧场控制38 8.3描绘一个cue 38 8.4命名一个cue 38 8.5设定cue的渐变时间39 8.6跳转一个cue 398.7运行一个表演39 9手写板39 9。

A→F→B:清空配接A→F→C：清空预置聚焦A→F→D:清空编辑的程序A→F→F:控台全部清空G→E加载内置效果文件G→D加载内置灯库二、配接灯库：钥匙指向PROGRAM1、按PATCH2、按0/1/2/3选页面3、按软键B选灯库(JMH-1200D),选好灯库后按YES/NO确定是否要求生成自动预置聚焦4、按软键E，选择对应的DMX512信号输出口。

通常0页对应A路，1页对应B路……5、选择好输出口后，再按住蓝色键SWOP1号键不放再按住想要配接的最大灯号键，再同时松开，配接成功三、编辑程序：钥匙指向PROGRAM3.1：编辑场景3.1.1、按蓝色键选灯号（按H→A让灯具垂直开光;按H→B光闸打开，水平垂直不变,其它通道默认值。

）3.1.2、选择特性块（如：DIMMER……）3.1.3、通过A/B转轮改变各通道参数达到预期效果3.1.4、场景设置完毕后按MEMORY进入场景保存状态，然后选择一个程序储存钮保存3.1.5、储存完后按EXIT→CLEAR退出（养成多按几次的好习惯）3.2：手动编辑走灯3.2.1、选择灯号3.2.2、选择特性块，通过A/B轮改变通道参数，做好第一步效果。

3.2.3、按CHASE键，然后选择一个蓝色程序钮保存第一步。

（按第一下选择一个程序钮、按第二下保存第一步）3.2.4、做第二步效果，做完后再按一下该蓝色程序按钮保存第二步。

依次反复做完所有的走灯编辑。

3.2.5、编辑完成后按EXIT→CLEAR退出（养成多按几次的好习惯）四、调用内置程序1、先选择灯具然后再按G：A、选择一个内置效果程序B、编辑一个内置效果程序C、改变内置程序效果D、调整内置程序的速度和幅度E、取消当前所调用的内置效果程序五、编辑组、调用组1、选择灯号，再按H→E2、用数字键盘输入组号，再按ENTER确定3、按EXIT→CLEAR退出（养成多按几次的好习惯）4、可以用覆盖的方法去删除组5、调用组：按组号→再按A六、检查灯具的地址码1、选择灯号，然后按左右箭头键去检查灯具的地址码七、编辑预置聚焦（素材）1、选择灯具，按特性块，用A/B轮去改变灯具的通道参数创建素材，按STORE PALETTE键，再按1-30的灰色按钮或者通过数字键盘输入数字，再按ENTER2、按EXIT→CLEAR退出（养成多按几次的好习惯）八、调用预置聚焦（素材）1、选择灯具，然后让特性块处于DIMMER位置2、按灯号下方的灰色预置（素材）按钮或者用数字键盘输入数字再按软键B调用预置聚焦（素材）九、删除预置聚焦（素材）1、1-30号素材的删除。

1.摇头灯的开光：按灯具上的蓝色键选好摇头灯，找功能键（H&ML.MENU），点开光键（MACRO），选1.开光（LAMP ON）2.重启（RESET）3.关光（LAMP OFF）2. 文件备份插U盘，把钥匙打到编程挡（右一），按蓝色键的DISK，按键盘B（SA VE SHOW TO DISK），按确定ENTER，按C（页面选择USB:KINGSTO），等出现EXIT时代表文件已经备好，然后按键盘退出，拔出U盘。

文件备份完以后检查是否已经考到U盘里须打开U盘文件夹里面有两个文件包和一个文档，然后新建一个文件夹改好名字，最好用当天的日期这样可以代表着文件什么时候是最新版的备份，然后把文件复制到新建文件夹里就行了。

3.怎么样从U盘里把文件备份到控台上插U盘，然后把钥匙打到编程挡，按蓝色键的DISK，按A（LOAD SHOW FUOM DISK），按C（PEARL 2004 NO NAME）此为U盘文件夹的名称，选择文件夹中最近的时间是最近的备份，退出后检查页面上是否有出错字样，有就清除。

4.控台出错处理页面出现E字样为出错，E的上面有数字代表出错几次，如果有5次出错控台会自动死机，把钥匙打到系统挡（左一），按A（SEVICE），按C（DIS PLAY BUS ERRORS）,按键盘确定（ENTER），没E字样为错误已经清除。

5.控台格式化钥匙打到系统挡，按A（SERVICE},按F{WIPE}，按F（WIPEALL），控台已经格式化6.查看地址码按键盘上（VIEW），按D（FIXTURE FA TCH），按键盘上↑为向上翻，↓为向下翻，←/→为翻页退出按 VIEW 加A（channeloutput）7.控制灯光的速度须推出灯的走灯按CONNECT，按B（SPEED/XFADE WHEEL MODE），调转盘即可8.做灯库把需要的灯库资料放到U盘，钥匙打到编程挡（右一），按（PA TCH），按屏幕B（choose a fixture），按C（usb:kingsto），分别选择1.2.3.按more翻页，选择toos16，按no（询问是否需要自带的灯库），按小键盘0键此为第一页，按摇头灯数量1--？须先按第一盏的同时再按最后一盏同时放（按上面的蓝色键），检查屏幕显示的地址码是否显示正确，然后再次选择灯库就按A（select another fixture），继续选择界面1.2.3.找出所需灯的名称通道数量~~~~~~~。

这些年来，随着文艺表演的日益发展，特别是电脑技术在调光控制台上的应用发展，给灯光设计增添了许多新内容。

电脑灯控制台的操作对于灯光设计师来说可是谓重中之重。

接下来，给大家介绍一下珍珠04/08控台的一些基本的操作常识。

1、配接电脑灯：配接（patch)--软键B——选择所需要的灯库——选NO——按预置区域的蓝色（SWOP)按键——按CLEAR+EXIT退出，连续按三次直至完全退出。

2、控台上查看地址码：VIEW-----软键D。

VIEW-----9-----ENTER确认。

3、编组：选灯——菜单键（Hml menu)--软键E（record group)——输入数字----确认（ENTER)。

调出：数字----软键A激活灯具翻页区的选灯键AVOUTES+软键B下机三个灯亮-Q）。

4、删除灯具：配接（patch)——删除（Delete)——所要删除灯具的SWOP按键-----确认（ENTER)。

5、存盘：Disk-----软键B——确认（ENTER)读盘：Disk-----软键A——确认（ENTER)6、删除程序：删除（Delete)-----点击2次程序（蓝色）键。

7、选灯的单双数：选灯----通道（CHANNEL)----软键C----Even双，odd单。

8、存素材：选点灯----灯内素材----素材记忆（store palette)----灰色键（Flash)。

9、素材的扩展：选灯----素材记忆（store palette)----数字----确认（ENTER)。

提出：数字----软键B。

10、给程序编辑时间：软键C（edit time)----点所要添加时间程序的按键。

11、选择内置程序：选灯----软键G(shape generator)----软键A（paly shape)----120个内置程序。

软键C（set wheel coarse fine)和D（set wheel size and speed)键是调节幅度大小和速度，E（remvoe shape generator)键退出。

珍珠控台创建多步程序详细教程珍珠控台创建多步(跑灯)程序详细步骤：一、电脑灯回位：假设配置好的电脑灯在21,22,23 上。

1.单击预置区配置好的电脑灯（单击SWOP按键，灯变亮）。

2.单击控制区的Menu键。

3.选择显示屏上的Locate Fixture , 选择Locate Fixture，电脑灯回位,垂直打灯。

二、编辑第一步程序：选择属性键，选择颜色如Colour绿色，转动控制转轮，调整到需要的效果。

三、储存第一步程序：1.选择命令键Chase程序，程序区的所有蓝色键灯闪烁。

2.选择一个灯储存程序如第15灯，单击第15灯，程序区的15蓝色键灯闪烁。

其他蓝色键灯熄灭。

3. 确认储存第一步程序：再次单击闪烁的第15灯，第15灯继续闪烁。

这时显示屏显示Step 2.0 ,说明第一步程序保存完毕。

四、编辑储存第二步程序：1.选择属性键，选择如Tilt Pan （XY轴），转动控制转轮，调整到需要的效果。

示Step 3.0 ,说明第二步程序保存完毕。

五、编辑储存第三步程序1.选择属性键，选择如Iris Shutter（光圈），转动控制转轮，调整到需要的效果。

示Step 4.0 ,说明第三步程序保存完毕。

六、保存多步程序：多步程序编辑完后，单击控制区EXIT（退出），再单击CLEAR （清除），闪烁的第15灯就不在闪烁，第15灯长亮。

Chase（程序灯）熄灭。

多步程序编辑完成。

七、运行（重放回放）一个跑灯(多步)程序：要运行一个跑灯(多步)程序，把保存在程序区的多步程序重放推杆推上。

推上保存有多步程序的重放推杆，运行（重放回放）一个跑灯(多步)程序在回放时，显示屏底部显示跑灯(多步)程序的进程。

等待和渐变时间以条线图的形式表示。

顶部线表现淡入时间；中间线表示淡出时间；最下面线表示LTP 渐变时间。

转动左转轮，调节整个程序的运行时间。

转动右转轮，调节分步程序的运行平滑度。

Pearl 2010灯光控台操作使用手册这本说明书能够帮助你最大程度地了解珍珠控台。

该说明书分为2个部分1)第一部分为初级操作手册，一步步教你如何使用珍珠控台的一些最常用的功能，如果你刚刚接触控台，这个部分可以给你很好的介绍。

2)第二部分为高级操作手册，详细告诉你珍珠的所有功能为了便于你在两个部分的查找，这两个部分的段落大纲是一样的，所以如果你使用指南的时候想了解更多的信息，只要在操作手册中找到相同的段落就可以了。

目录：(一)初级操作手册目录：1.欢迎使用珍珠控台111.1设定珍珠控台111.2珍珠控台概况111.3珍珠模拟软件151.4 说明152.配接162.1清空控台- Wipeall 162.2配接调光器172.3配接电脑灯192.4为控台贴上标签202.5把灯配到珍珠控台其它地址上202.6更改你的配接212.7配接应用选项212.8完成配接212.9备份控台内容到磁盘212.10举例21 3控制调光器和电脑灯223.4控制调光通道223.5控制电脑灯223.6更改电脑灯的属性233.7使用编组233.8复制其他设备的设定－对齐功能243.9发散(FAN)功能243.10举例24 4素材244.1使用素材设定数值254.2创建你自己的素材254.3素材中储存内容254.4共享和单独使用素材264.5举例26 5图形发生器275.1图形如何工作275.2选择一个图形275.3更改图形的尺寸和速度275.4更改图形的位置285.5图形如何在多个电脑灯中运行285.6举例28 6场景286.1HTP和LTP是什么？296.2编程时珍珠控台如何工作296.3记录一个场景306.4重放一个场景306.5更改重放页数306.6给滚筒贴标签和命名场景316.7复制一个场景316.8删除一个场景316.9编辑场景316.10调入功能326.11设定场景的渐变时间326.12设备记录模式和通道记录模式336.13在场景中使用图形336.14举例33 7跑灯程序(CHASES) 337.1什么是跑灯程序？347.2记录一个跑灯程序347.3运行一个跑灯程序347.4设定速度和平滑度357.5命名跑灯程序357.6使用(展开)Unfold编辑一个跑灯程序357.7复制一个跑灯程序367.8删除一个跑灯程序367.9时间, 堆栈和顺序控制367.10跑灯程序的声控367.11举例37 8剧场模式378.1设定剧场模式378.2剧场控制388.3描绘一个cue 388.4命名一个cue 388.5设定cue的渐变时间398.6跳转一个cue 398.7运行一个表演39 9手写板39 9。
