建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级
二、建筑外窗（含阳台门）的气密性能分级
三、建筑外窗（含阳台门）的水密性能分级
四、建筑外窗（含阳台门）传热系数分级
五、建筑外窗（含阳台门）的空气隔声性能分级
六、建筑外窗（含阳台门）的采光性能分级
建筑幕墙物理性能分级标准表１建筑幕墙抗风压性能分级
表2 建筑幕墙水密性能分级
表3 建筑幕墙开启部分气密性能分级
表4 建筑幕墙整体气密性能分级
表5 建筑幕墙传热系数分级
表6 玻璃幕墙遮阳系数分级
表7 建筑幕墙空气隔声性能分级
表8 建筑幕墙采光性能分级
表9耐撞击性能：
(1)性能分级：
表10平面内变形性能和抗震要求。

建筑外窗隔声性能要求浅析摘要：隔声是建筑外窗的重要功能之一，隔声效果较好的外窗可以有效地隔绝户外的噪声，给人们的工作、学习和休息创造良好的环境，利用建筑外窗隔声是防治噪声的重要手段。

对于建筑物而言，门窗相对墙体来说隔声性能要差一些，是建筑隔声的薄弱环节，所以提高外窗的隔声性能对提高整个建筑的隔声性能有重要的意义。

关键词：建筑外窗；隔声；计权隔声量；影响因素；建筑承重外墙由混凝土以及一些密度较大的砌块构成，墙体隔声性能非常好，但是外窗的隔声性能远不如外墙，在外墙上安装外窗之后，室外的噪声会透过外窗传入室内，而为了通风换气，外窗长时间处于开启状态，也会导致整体的隔声性能下降。

因此，提高建筑外窗的隔声性能是防止和降低噪声入室的关键。

一、门窗隔声设计中应注意的问题1.隔声设计应注意与噪声特点、建筑性质和房间使用功能相结合，要有针对性。

这就要求门窗隔声设计者不仅要掌握一定的门窗隔声知识，还应对声学、建筑等知识有相当的了解，全面考虑。

举个例子，如果一个房间的噪声污染来源于一家工厂，而工厂的噪声频率集中在某一频段，那么在外窗的隔声设计时就应选择共振频率远离该频段的产品，降低由于共振带来的不利影响。

2.在具体隔声方案设计中，应多种方案相结合，在适用的基础上做到经济、合理。

对于同一座建筑而言，按惯常的做法，会全部采用相同的外窗产品。

而从隔声角度考虑，不同方向、不同高度的房间所受噪声的影响不同，房间的功能也不相同，在做隔声设计中也应根据具体情况具体分析，采取相应的隔声措施，不能一概而论。

例如，对于一栋用于宾馆的建筑，走廊的一面临街，另一面是居民区，临街一侧的客房就要重点考虑交通噪声（中低频）的影响，而另一侧应重点考虑生活噪声（中高频）的影响，从而采用不同隔声效果的外窗产品。

3.对隔声要求比较高的场所，建议采用双层窗的方式，并尽量增加框材的面密度。

双层窗在隔声中的作用类似于双层墙，通过界面层的多次反射及空气层的弹性和附加吸收作用提高隔声量。

玻璃隔声实验报告引言随着城市发展和交通增加，噪音污染成为一个越来越严重的问题。

为了减少噪音的传播，科学家们研究不同材料对声音的隔断效果，其中玻璃作为一种常见的建筑材料，其隔声效果备受关注。

本实验旨在通过测量不同厚度的玻璃板对声音的隔断效果，探究其隔声性能。

实验目的1. 了解不同厚度的玻璃板对声音隔离的影响；2. 探究玻璃板厚度与声波传播的关系；3. 分析并得出玻璃板的隔声性能。

实验仪器和材料1. 音源：声音发生器2. 接收器：麦克风3. 测量仪器：示波器4. 实验材料：不同厚度的玻璃板实验步骤1. 调节声音发生器的频率为设定值；2. 在声音发生器和麦克风之间安装一块玻璃板，并记录传播过程中的信号波形；3. 更换不同厚度的玻璃板，重复步骤2，记录数据；4. 分析数据，得出不同厚度玻璃板对声音的隔断效果。

实验数据和结果玻璃板厚度（mm）信号波形隔声效果（分贝）2 图1 254 图2 306 图3 358 图4 4010 图5 45根据所测数据，我们可以得出以下结论：1. 随着玻璃板厚度的增加，隔声效果逐渐增强；2. 玻璃板的隔声效果与其厚度呈正相关关系；3. 在一定范围内，隔声效果逐渐增强速度减缓。

实验分析和讨论根据实验结果，我们可以看出不同厚度的玻璃板对声音的隔断效果有明显的影响。

较薄的玻璃板无法有效隔离声音，而随着厚度的增加，隔声效果逐渐增强。

这是因为玻璃材料的密度较大，导致声音在玻璃板中传播时受到了一定的阻力。

当声音传播经过厚玻璃板时，减小了声音的传播速度，从而减弱了声音的强度，达到了隔声的效果。

然而，随着玻璃板厚度的增加，隔声效果的提升速度减缓。

这是因为随着玻璃板的厚度增加，声音传播过程中所受的阻力增大，但是隔声效果的提升是非线性的。

当厚度增加到一定程度时，隔声效果的提升变得相对较小，甚至趋于饱和。

本实验中仅通过测量不同厚度的玻璃板对声音的隔离效果，然而实际情况中还受到其他因素的影响，例如玻璃板的质量、密度以及声音的频率等。

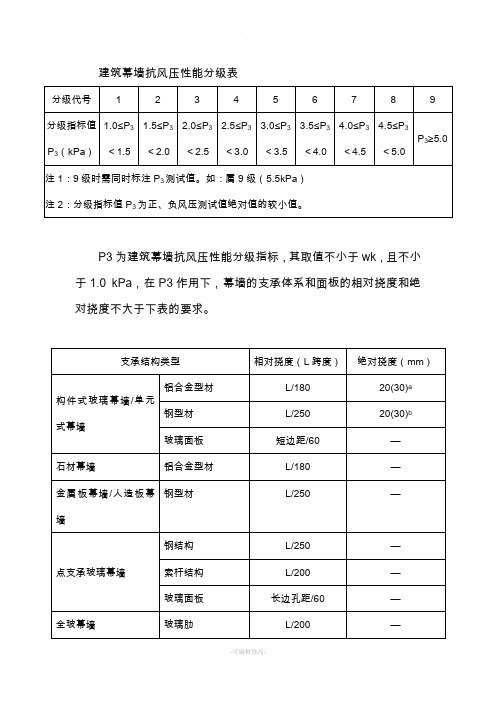

建筑幕墙抗风压性能分级表P3为建筑幕墙抗风压性能分级指标，其取值不小于wk，且不小于1.0 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。

建筑幕墙水密性能分级按照《建筑幕墙》GB/T21086-2007第5.1.2条的规定。

建筑幕墙开启部分气密性能分级建筑幕墙整体气密性能分级《建筑幕墙》GB/T21086-2007第5.1.3条规定了建筑幕墙气密性能设计指标的一般规定，如下表所示；《玻璃幕墙工程技术规范》JGJ102-2003第4.2.4条规定了有采暖、通风、空气调节要求时，玻璃幕墙的气密性能不应低于3级。

主体结构楼层最大弹性层间位移角按照《建筑幕墙》GB/T 21086-2007第5.1.6条的规定，建筑幕墙的平面内变形性能分级标准如下表所示。

建筑幕墙平面内变形性能分级本工程的平面内变形性能 分级应为3级 1．光学性能建筑幕墙的光学性能以建筑幕墙的透光折减系数T T 为分级指标。

按照《建筑幕墙》GB/T 21086-2007第5.1.8条的规定，有采光功能要求的幕墙，其透光折减系数不应低于0.45.有辨色要求的幕墙，其颜色透视指数不宜低于Ra80，光学性能分级标准如下表所示:建筑幕墙采光性能分级2．空气隔声性能建筑幕墙的空气隔声性能以计权隔声量作为分级指标，按照《建筑幕墙》GB/T 21086-2007第5.1.5条的规定，且隔声量不低于35db ；空气声隔声性能分级标准如下表所示:建筑幕墙空气隔声性能分级本工程的空气隔声性能 分级应为3级THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

屋面玻璃釆光顶设计玻璃釆光顶承载性能分级4.10.1玻璃采光顶是指由直接承受屋面荷載和作用的玻璃透光面板与支承体系所组成的围护结构，与水平面的夹角小T- 75°的围护结构和装饰性结构。

玻璃采光顶作为建筑的外围护结构，其造型是建筑设计的重要内容，设计者不仅要考虑建筑造型的新颖、美观，还要考虑建筑的使用功能、造价、环境、能耗、施工条件等诸多因素，需重点对结构类型、材料和细部构造方面进行设计。

玻璃釆光顶的支承结构主要有钢结构、钢索杆结构、铝合金、结构等，采光顶的支承形式包括桁架、网架、拱壳、圆穹等：玻璃采光顶应按围护结构设计，主要承受口重以及直接作用于其上的风雪荷载;、地震作用、温度作用等，不分担主体结构承受的荷载或地震作用。

玻璃采光顶应具有足够的承载能力、刚度和稳定性，能够适应主体结构的变形及承受可能出现的温度作用。

同时，玻璃釆光顶的构造设计除应满足安全、实用、美观的耍求外，尚应便于制作、安装、维修保养和局部更换。

4.10.2玻璃采光顶的物理性能主要包括承载性能、气密性能、水密性能、热工性能、隔声性能和釆光性能。

性能耍求的高低和建筑物的功能性质、重耍性等有关，不同的建筑在很多性能上是有所不同的，玻璃采光顶的物理性能应根据建筑物的类别、高度、体型、功能以及建筑物所在的地理位置、气候和环境条件进行设计。

如沿海或经常有台风的地区，要求玻璃采光顶的风圧变形性能和雨水渗漏性能高些；风沙较大地区，要求玻璃釆光顶的风压变形性能和空气渗透性能高些：寒冷地区和炎热地区，要求采光顶的保温隔热性能良好。

下面列出现行国家标准《建筑玻璃采光顶》JG/T 231中有关玻璃采光顶的承載性能、气密性能、水密性能、热工性能、隔声性能、采光性能等分级指标，供设计人员选用。

1承载性能：玻璃釆光顶承载性能分级指标S应符合表7的规定。

2 Sffi 为最不利组合荷載标准值;3分级指标fiis 为绝对值。

2气密性能：玻璃采光顶开启部分，采用圧力差为lOPa 时的开启缝长空气渗透量q 作为分级指标，分级指标应符合表8的规定；玻璃采光顶整体(含开启部分)采用压力差为 lOPa时的单位面积空气渗透量qn 作为分级指标，分级指标应符合表9的规定。

真空玻璃真空玻璃是基于保温瓶的原理，将两片平板玻璃四周密封起来，将其间隙抽成真空并密封排气口。

两片玻璃之间的间隙为0.1～0.2mm。

为使玻璃在真空状态下承受大气压力的作用，两片玻璃板之间放有支撑物，支撑物非常小，不会影响玻璃的透光性。

表1 真空玻璃与中空玻璃结构比较真空玻璃是新一代的节能玻璃，其保温隔热性能是中空玻璃的两倍，是单片普通玻璃的四倍。

表2是国家建筑工程质量监督检测中心提供的数据。

※数字表示U值，单位Wm-2K-1。

表2 真空玻璃与中空玻璃隔热性能比较由于真空玻璃热阻高，与中空玻璃相比，具有更好的防结露性能，表3列出了真空玻璃与中空玻璃防结露特性的比较。

可见在相同湿度条件下，真空玻璃结露温度更低。

这对严寒地区冬天的采光极为有利，而且真空玻璃不会发生像中空玻璃常发生的“内结露”问题。

“内结露”是中空玻璃因间隔内含有水汽，在较低温度下结露而产生，根本无法去除，严重影响视觉和采光。

表3 真空玻璃与中空玻璃防结露性能比较※条件室温20℃，室内自然对流，户外风速3.5m/s ．真空玻璃一面为低辐射玻璃。

真空玻璃具有良好的隔声性能，表4列出真空玻璃与中空玻璃隔声性能的比较。

在大多数频段，特别是中低频段真空玻璃优于中空玻璃。

表4 真空玻璃与中空玻璃隔声性能比较能，以铝合金窗扇为例，结果列于表5、表6。

表5 3+0.1+3mm真空玻璃的抗风压试验结果可见，同样面积、同样厚度条件下，真空玻璃抗风压性能优于中空玻璃。

真空玻璃采光性能优于中空玻璃。

表7是3+0．1+3mm普通真空玻璃铝合金窗扇的采光性能结果。

而同样厚度类似面积的双玻铝合金窗或中空铝合金窗的透光折减系数Tr≤0.15。

真空玻璃性能长期稳定可靠。

参照中空玻璃拟定的环境和寿命试验有紫外线照射试验、气候循环试验、高温高湿试验。

经国家建筑工程质量监督检测中心检测结果列于下表8。

表8 3+0.3+3mm普通真空玻璃环境寿命类别检测项目试样处理检测条件检测结果热阻变化紫外线照射热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度14℃0.223-1.3％浸水一紫外光照600h后在23±2℃，60％±5％RH条件下放置7天0.220气候循环试验热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度13℃0.216O.5％-23±2℃，下500小时23±2℃，60％±5％RH条件下放置7天0.217高温、高湿试验热阻m2·k/w23±2℃，60％±5％RH条件下放置7天平均温度13℃0.214-2％250次热一冷却循环23±2℃，60％±5％RH条件下放置7天，循环条件：加热52±2℃，RH>95％，140±1分钟；冷却25±2℃，40±1分钟O.210注：RH为相对湿度，从表上可见，热阻变化均在2％以下，可以认为真空玻璃性能是长期稳定可靠的。

建筑外窗（含阳台门）的建筑物理性能分级一、建筑外窗（含阳台门）的抗风压性能分级分级代号1 2 3 4 5 6 7 8 9分级指标P3(kpa)1.0≤P3<1.51.5≤P3<2.02.0≤P3<2.52.5≤P3<3.03.0≤P3<3.53.5≤P3<4.04.0≤P3<4.54.5≤P3<5.0P3≥5.0 注：第9级应在分级后同时注明具体检测压力差值。

P3值与工程的风荷载标准值Wk相对应，应大于或等于Wk。

Wk采用风荷载标准值计算软件计算确定。

数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

天津市建筑节能门窗技术标准DB29-164-2010二、建筑外窗（含阳台门）的气密性能分级分级代号1 2 3 4 5 6 7 8单位缝长分级指标值q1[m3/（m·h）]4.0≥q1>3.53.5≥q1>3.03.0≥q1>2.52.5≥q1>2.02.0≥q1>1.51.5≥q1>1.01.0≥q1>0.5q2≤0.5单位面积分级指标值q2[m3/（m2·h）]12≥q2>10.510.5≥q2>9.09.0≥q2>7.57.5≥q2>6.06.0≥q2>4.54.5≥q2>3.03.0≥q2>1.5q2≤1.5注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

居住建筑七层以下不应低于3级，七层及以上不应低于4级。

公共建筑不应低于4级。

1，注：天津公共建筑节能规定采暖空间外门窗气密性不应低于6级，非采暖空间采用推拉窗时，不应低于3级。

三、建筑外窗（含阳台门）的水密性能分级分级 1 2 3 4 5 6分级指标ΔP（Pa）100≤ΔP<150150≤ΔP<250250≤ΔP<350350≤ΔP<500500≤ΔP<700ΔP≥700注：数据摘自《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106-2008。

建筑隔声量计算建筑隔声计算根据《绿色建筑评价标准》GB/T50378-2006第4. 5.3条：4.5.3对建筑啊护结构采取有效的隔声、减噪措施，卧室、起居室的允许噪声级在关窗 状态卜•白天不大于45 dB （A 声级），夜间不大于35 dB （A 声级）。

楼板和分户墙的空 气声il •权隔声量不小于45dB,楼板的计权标准化撞击声声压级不大于70dB 。

外窗和户 门的空气声计权隔声量不小于30dBo墙体、门窗只需要计算空气声的隔声量即可，楼板则需同时分别 计算空气声及撞击声的隔声量。

所有的理论计算公式由于都是在许多不同假设条件下推导出来 的，所以计算值偏差普遍偏大，并不符合实际工程情况，无法直接应 用在工程实际中，《建筑隔声设计——空气声隔声技术》一书中，推 荐我们在工程中一般采用如下经验公式： R=23Logm-9 （适用于m^200kg/m 2, m 为构件的综合面密度）R=13. 5Logm+13 （适用于m^200kg/m 2, m 为构件的综合面密度） 面密度：指固定厚度的情况下，单位面积的重量，单位：kg/m 2o 综合面密度：指单位面积内，构件各构造材料的重量之和。
