辐射干扰的抑制

电源电路emi设计一、概述电源电路的EMI（电磁干扰）设计是确保电子设备稳定运行的关键环节。

以下介绍电源电路EMI设计的各个方面，包括输入滤波器设计、输出滤波器设计、接地设计、屏蔽设计、布局设计、电缆设计、去耦电容设计、电源模块选择、传导干扰抑制和辐射干扰抑制。

二、输入滤波器设计输入滤波器的主要目的是减小电源线上的传导干扰。

设计时应考虑使用低通滤波器，以减小高频率的噪声。

同时，要选择适当的元件参数，以在不影响正常工作电流的情况下，有效滤除噪声。

三、输出滤波器设计输出滤波器的目的是减小设备对外的电磁辐射。

应使用适当阶数和元件参数的滤波器，并根据设备的工作频率和可能的辐射频率来确定滤波器的特性。

四、接地设计良好的接地是EMI设计的关键。

应选择适当的接地方式，如单点接地、多点接地或混合接地，以减小接地阻抗，降低因地线导致的电压降，从而减小共模电流。

五、屏蔽设计屏蔽是减少电磁辐射的有效方法。

可以使用金属屏蔽材料对电源线和电源组件进行屏蔽，以减少外部电磁场对设备的影响和设备对外部的电磁辐射。

六、布局设计电源电路的布局设计对于EMI控制至关重要。

应合理安排电源电路中各元件的位置，尽量减小元件间的电磁耦合，降低噪声的传播。

七、电缆设计电缆是电磁干扰的主要传播途径之一。

应选择低阻抗、低感抗的电缆，并进行合理的电缆布局和捆扎，以减小电缆对电磁干扰的传播。

八、去耦电容设计去耦电容可以减小电源中的噪声，提高电路的稳定性。

在电路板上的关键元件附近应合理放置去耦电容，并选择适当的电容值和耐压值。

九、电源模块选择在电源模块的选择上，应优先考虑具有良好EMI性能的模块。

这可以大大简化EMI设计的难度，提高系统的稳定性。

十、传导干扰抑制传导干扰可以通过在设备的输入端加装滤波器来抑制。

根据干扰的频率和强度，可以选择使用各种不同类型的滤波器，如π型滤波器、级联滤波器等。

此外，合理选择和使用电容器、电感器等元件，也可以有效地抑制传导干扰。

解析几种有效的开关电源电磁干扰的抑制措施
有效的开关电源电磁干扰抑制措施包括：
1. 选择合适的滤波器：在开关电源输入端、输出端以及变压器绕组的附近安装滤波器，可以有效滤除高频噪声和突变噪声，减少电磁辐射。

2. 使用磁性材料：在开关电源变压器绕组的附近使用磁性材料，如铁氧体、铁氟龙等，可以有效吸收和屏蔽电磁干扰。

3. 地线布局：合理布置地线，减少电磁干扰。

不同元器件的地线要分开布局，避免共
用一个接地点。

4. 合理选择元器件：选择低电阻、低电感、低容值的元器件，减少电路中的谐振，降
低电磁干扰。

5. 优化电路设计：合理布局和连接元器件，减少信号回路，增加信号路径的隔离，减
少电磁干扰。

6. 使用屏蔽材料：在开关电源敏感部分使用屏蔽材料，如铝箔、铁氧网、铜网等，将
电磁辐射封锁在内部。

7. 设计良好的接地系统：确保良好的接地系统，包括减少接地回路的电阻，建立良好
的接地连接。

8. 符合电磁兼容性标准：在设计和生产过程中遵循电磁兼容性标准，如EMC（电磁兼容性）标准，确保产品符合相关电磁干扰限制。

以上是一些常见的有效的开关电源电磁干扰抑制措施，根据具体的应用场景和需求，还可以采取其它的措施来减少电磁干扰的影响。

EMI翻译成中文就是电磁干扰。

其实所有的电器设备，都会有电磁干扰。

只不过严重程度各有不同。

电磁干扰会影响各种电器设备的正常工作，会干扰通信数据的正常传递，虽然对人体的伤害尚无定论，但是普遍认为对人体不利。

所以很多国家和地区对电器的电磁干扰程度有严格的规定。

当然电源也不例外的，所以我们有理由好好了解EMI以及其抑制方法。

下面结合一些专家的文献来描述EMI.首先EMI 有三个基本面就是噪音源：发射干扰的源头。

如同传染病的传染源耦合途径：传播干扰的载体。

如同传染病传播的载体，食物，水，空气.......接收器：被干扰的对象。

被传染的人。

缺少一样，电磁干扰就不成立了。

所以，降低电磁干扰的危害，也有三种办法：1. 从源头抑制干扰。

2.切断传播途径3.增强抵抗力，这个就是所谓的EMC（电磁兼容）先解释几个名词：传导干扰：也就是噪音通过导线传递的方式。

辐射干扰：也就是噪音通过空间辐射的方式传递。

差模干扰：由于电路中的自身电势差，电流所产成的干扰，比如火线和零线，正极和负极。

共模干扰：由于电路和大地之间的电势差，电流所产生的干扰。

通常我们去实验室测试的项目：传导发射：测试你的电源通过传导发射出去的干扰是否合格。

辐射发射：测试你的电源通过辐射发射出去的干扰是否合格。

传导抗扰：在具有传导干扰的环境中，你的电源能否正常工作。

辐射抗扰：在具有辐射干扰的环境中，你的电源能否正常工作。

首先来看，噪音的源头：任何周期性的电压和电流都能通过傅立叶分解的方法，分解为各种频率的正弦波。

所以在测试干扰的时候，需要测试各种频率下的噪音强度。

那么在开关电源中，这些噪音的来源是什么呢？开关电源中，由于开关器件在周期性的开合，所以，电路中的电流和电压也是周期性的在变化。

那么那些变化的电流和电压，就是噪音的真正源头。

那么有人可能会问，我的开关频率是100KHz的，但是为什么测试出来的噪音，从几百K到几百M都有呢？我们把同等有效值，同等频率的各种波形做快速傅立叶分析：蓝色：正弦波绿色：三角波红色：方波可以看到，正弦波只有基波分量，但是三角波和方波含有高次谐波，谐波最大的是方波。

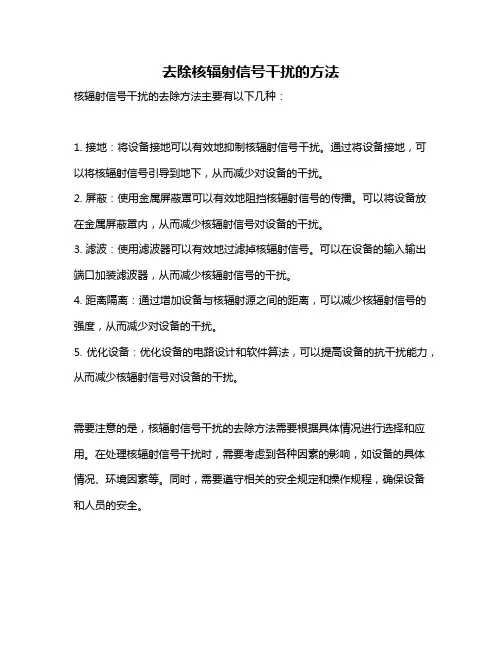

去除核辐射信号干扰的方法
核辐射信号干扰的去除方法主要有以下几种：
1. 接地：将设备接地可以有效地抑制核辐射信号干扰。

通过将设备接地，可以将核辐射信号引导到地下，从而减少对设备的干扰。

2. 屏蔽：使用金属屏蔽罩可以有效地阻挡核辐射信号的传播。

可以将设备放在金属屏蔽罩内，从而减少核辐射信号对设备的干扰。

3. 滤波：使用滤波器可以有效地过滤掉核辐射信号。

可以在设备的输入输出端口加装滤波器，从而减少核辐射信号的干扰。

4. 距离隔离：通过增加设备与核辐射源之间的距离，可以减少核辐射信号的强度，从而减少对设备的干扰。

5. 优化设备：优化设备的电路设计和软件算法，可以提高设备的抗干扰能力，从而减少核辐射信号对设备的干扰。

需要注意的是，核辐射信号干扰的去除方法需要根据具体情况进行选择和应用。

在处理核辐射信号干扰时，需要考虑到各种因素的影响，如设备的具体情况、环境因素等。

同时，需要遵守相关的安全规定和操作规程，确保设备和人员的安全。

电路中的电磁辐射减小辐射干扰与抗干扰措施电路中的电磁辐射：减小辐射干扰与抗干扰措施电磁辐射在现代电子设备中普遍存在，它不仅会对电路本身造成干扰，还可能对周围的设备和人体健康产生不良影响。

因此，减小电路中的电磁辐射、降低辐射干扰、采取抗干扰措施成为电子工程师和研究人员的重要任务。

本文将探讨一些常见的电磁辐射减小和抗干扰措施。

1. 电磁辐射的来源和危害电磁辐射的主要来源包括电源线、信号传输线以及电子设备本身的内部部件。

辐射主要体现在电磁波的无线电频段上，其中包括无线电、微波和红外线等。

长期暴露在电磁辐射环境下可能对人体健康产生不良影响，如引起电离辐射、热效应以及生物电磁效应等。

2. 电磁辐射减小的方法为减小电磁辐射带来的干扰，我们可以采取以下方法：2.1 电源线滤波通过在电源线中添加滤波器，可以有效地滤除电源中的高频噪声，减小电磁辐射。

这样的滤波器通常使用电感元件和电容元件的组合，能够在一定频率范围内抑制噪声。

2.2 信号线屏蔽对于信号传输线，我们可以采取屏蔽的方法来减小电磁辐射。

屏蔽线通常由导电材料制成，例如金属丝编织层、金属箔等，能够有效地抵挡外界的干扰信号。

2.3 地线和屏蔽地面良好的接地系统可以有效地减小电磁辐射。

通过建立良好的地线和屏蔽地面，可以将电流导向地，减少电磁辐射。

3. 抗干扰措施除了减小电磁辐射的方法外，我们还可以采取一些抗干扰措施来应对外界干扰。

3.1 电磁屏蔽在设计电路时，我们可以采用电磁屏蔽技术，将敏感部件包裹在金属屏蔽罩中，有效地隔离外界的电磁干扰。

3.2 降噪电源设计设计降噪电源对于电路抗干扰非常重要。

采用稳压电源或是添加滤波器等措施，可以将电源干扰降到最低。

3.3 接地设计良好的接地设计可以有效地减少共模干扰。

要保证接地系统的导通性，并避免接地回路中的回流电流。

4. 结论在电路设计和应用过程中，减小电磁辐射的问题是不可忽视的。

通过使用滤波器、屏蔽线、良好的接地系统等方法，可以有效地减小电磁辐射带来的干扰。

如何进行电路的电磁干扰抑制电磁干扰是现代电子设备和电路中常见的问题，它会对电子设备的性能和稳定性产生负面影响。

为了有效抑制电路的电磁干扰，我们可以采取一系列的措施和技术手段。

本文将介绍几种常见的方法来进行电路的电磁干扰抑制。

一、电路布局设计电路布局设计是电磁干扰抑制的第一步。

合理的电路布局可以降低信号回路之间的相互干扰。

以下是一些电路布局设计的原则：1. 分离摆放敏感电路和干扰源：将敏感电路和干扰源放置在不同的电路板上，或者采用金属屏蔽隔离。

2. 最短线路原则：电路布线应尽量缩短，减小电流回路的面积。

3. 保持线路间距：避免线路之间的交叉和靠近。

4. 使用地面屏蔽：在电路板上使用地面屏蔽，形成屏蔽环境，减小电磁辐射。

5. 避免共模干扰：使用差分传输线、差分信号传输等方法，抑制共模信号的干扰。

二、滤波器的应用滤波器是电磁干扰抑制的重要手段之一。

通过选择合适的滤波器来滤除电磁干扰信号，可以有效提高电路的抗干扰能力。

常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

1. 低通滤波器：用于滤除高频电磁干扰信号，使得只有低频信号通过。

2. 高通滤波器：用于滤除低频电磁干扰信号，使得只有高频信号通过。

3. 带通滤波器：用于滤除指定的频率范围之外的电磁干扰信号。

4. 带阻滤波器：用于滤除指定的频率范围内的电磁干扰信号。

三、地线和屏蔽措施有效地布置地线和采取屏蔽措施对于电磁干扰抑制至关重要。

以下是几种常见的地线和屏蔽措施：1. 单点接地：将各个电路板的地点连接到一个地方，形成一个电位参考点，避免地线回流产生的共模干扰。

2. 地面屏蔽：在电路板或设备外壳上使用金属屏蔽材料，起到防护屏蔽的作用，减少电磁辐射和接收干扰。

3. 电磁屏蔽罩：对于一些特别敏感的电子设备，可以使用电磁屏蔽罩来包裹，减少外部干扰的影响。

四、接地技术良好的接地技术有助于降低电路的电磁干扰。

以下是几种常用的接地技术：1. 按照接地分区原则划分接地系统：将设备分为数字、模拟和电源等不同的接地分区，减少接地回流路径。

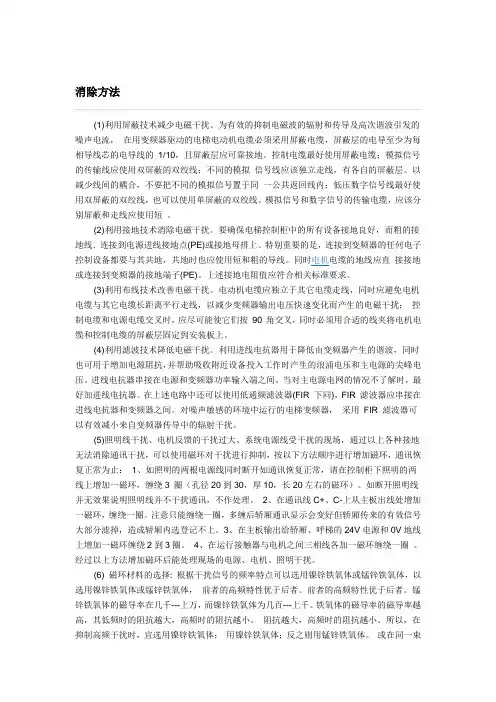

(1)利用屏蔽技术减少电磁干扰。

为有效的抑制电磁波的辐射和传导及高次谐波引发的噪声电流，在用变频器驱动的电梯电动机电缆必须采用屏蔽电缆，屏蔽层的电导至少为每相导线芯的电导线的1/10，且屏蔽层应可靠接地。

控制电缆最好使用屏蔽电缆；模拟信号的传输线应使用双屏蔽的双绞线；不同的模拟信号线应该独立走线，有各自的屏蔽层。

以减少线间的耦合，不要把不同的模拟信号置于同一公共返回线内；低压数字信号线最好使用双屏蔽的双绞线，也可以使用单屏蔽的双绞线。

模拟信号和数字信号的传输电缆，应该分别屏蔽和走线应使用短。

(2)利用接地技术消除电磁干扰。

要确保电梯控制柜中的所有设备接地良好，而粗的接地线．连接到电源进线接地点(PE)或接地母排上。

特别重要的是，连接到变频器的任何电子控制设备都要与其共地，共地时也应使用短和粗的导线。

同时电机电缆的地线应直接接地或连接到变频器的接地端子(PE)。

上述接地电阻值应符合相关标准要求。

(3)利用布线技术改善电磁干扰。

电动机电缆应独立于其它电缆走线，同时应避免电机电缆与其它电缆长距离平行走线，以减少变频器输出电压快速变化而产生的电磁干扰；控制电缆和电源电缆交叉时，应尽可能使它们按90°角交叉，同时必须用合适的线夹将电机电缆和控制电缆的屏蔽层固定到安装板上。

(4)利用滤波技术降低电磁干扰。

利用进线电抗器用于降低由变频器产生的谐波，同时也可用于增加电源阻抗，并帮助吸收附近设备投入工作时产生的浪涌电压和主电源的尖峰电压。

进线电抗器串接在电源和变频器功率输入端之间。

当对主电源电网的情况不了解时，最好加进线电抗器。

在上述电路中还可以使用低通频滤波器(FIR 下同)，FIR 滤波器应串接在进线电抗器和变频器之间。

对噪声敏感的环境中运行的电梯变频器，采用FIR 滤波器可以有效减小来自变频器传导中的辐射干扰。

(5)照明线干扰、电机反馈的干扰过大、系统电源线受干扰的现场，通过以上各种接地无法消除通讯干扰，可以使用磁环对干扰进行抑制，按以下方法顺序进行增加磁环，通讯恢复正常为止：1、如照明的两根电源线同时断开如通讯恢复正常，请在控制柜下照明的两线上增加一磁环，缠绕3 圈（孔径20到30，厚10，长20左右的磁环）。

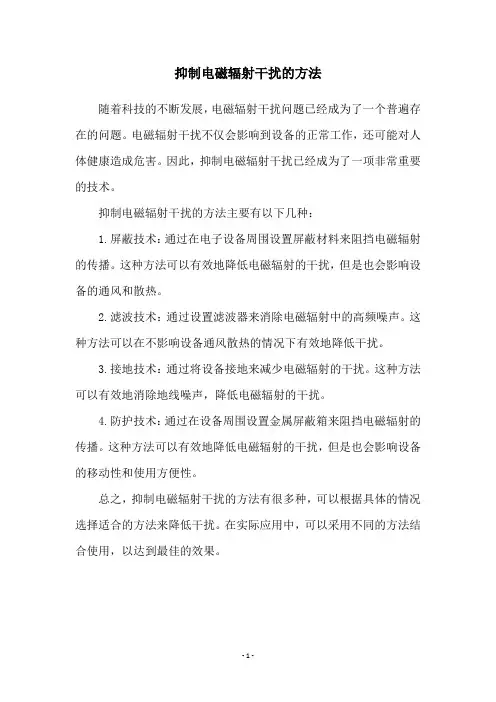

抑制电磁辐射干扰的方法
随着科技的不断发展，电磁辐射干扰问题已经成为了一个普遍存在的问题。

电磁辐射干扰不仅会影响到设备的正常工作，还可能对人体健康造成危害。

因此，抑制电磁辐射干扰已经成为了一项非常重要的技术。

抑制电磁辐射干扰的方法主要有以下几种：
1.屏蔽技术：通过在电子设备周围设置屏蔽材料来阻挡电磁辐射的传播。

这种方法可以有效地降低电磁辐射的干扰，但是也会影响设备的通风和散热。

2.滤波技术：通过设置滤波器来消除电磁辐射中的高频噪声。

这种方法可以在不影响设备通风散热的情况下有效地降低干扰。

3.接地技术：通过将设备接地来减少电磁辐射的干扰。

这种方法可以有效地消除地线噪声，降低电磁辐射的干扰。

4.防护技术：通过在设备周围设置金属屏蔽箱来阻挡电磁辐射的传播。

这种方法可以有效地降低电磁辐射的干扰，但是也会影响设备的移动性和使用方便性。

总之，抑制电磁辐射干扰的方法有很多种，可以根据具体的情况选择适合的方法来降低干扰。

在实际应用中，可以采用不同的方法结合使用，以达到最佳的效果。

- 1 -。

高压输电线路的电磁干扰与抗干扰技术研究引言随着电力需求的不断增长，高压输电线路的建设变得日益重要。

然而，高压输电线路所带来的电磁干扰问题也逐渐浮出水面。

本文将探讨高压输电线路的电磁干扰、对生活环境的影响以及目前的抗干扰技术研究。

一、高压输电线路的电磁干扰高压输电线路的电磁干扰主要由两个方面引起：辐射干扰和传导干扰。

辐射干扰是指由高压输电线路所产生的电磁波辐射到周围环境中，对电子设备等造成影响的干扰。

电磁波的频率越高，辐射干扰的影响范围越广。

这种干扰主要表现在通信设备的信号质量下降、收音电台受干扰等方面。

传导干扰是指高压输电线路导线中的电磁波通过地面或结构物等传导到其他设备上，引起设备故障或产生噪声等不良影响。

这种干扰主要发生在输电线路附近的低压电力线路、管道以及民用设备等。

二、高压输电线路电磁干扰对生活环境的影响高压输电线路的电磁干扰对生活环境造成的影响主要表现在以下几个方面：1. 健康影响：长期接触高压输电线路所产生的电磁辐射可能对人体健康造成影响，如诱发白血病、恶性肿瘤等。

虽然相关研究结果尚不一致，但对于高压输电线路的电磁辐射，我们仍应保持警觉。

2. 电子设备受损：高压输电线路的电磁干扰可能导致电子设备的故障或破坏。

对于高价值的设备，如医疗设备、科研设备等，这种干扰带来的损失将不容忽视。

3. 通信影响：辐射干扰会对无线通信设备的信号质量产生负面影响，导致通话质量下降、无法正常接收信息等问题。

三、抗干扰技术研究为了解决高压输电线路的电磁干扰问题，目前已有多种抗干扰技术被提出和研究。

1. 辐射干扰的抑制技术：采用金属屏蔽、距离衰减等方法来降低电磁辐射强度，减少对周围环境的影响。

同时，对接收端设备进行优化改进，提高其抗干扰能力。

2. 传导干扰的屏蔽技术：通过在低压电力线路、通信线路等设备中添加屏蔽层，阻止传导干扰的进入。

此外，还可以采用滤波器、隔离器等设备对电磁波进行滤波、隔离，减少传导干扰的影响。

电子工程高频电路设计中的信号干扰与抑制在电子工程高频电路设计中，信号干扰是一个不可忽视的问题。

随着高频技术的快速发展，信号干扰对电子设备的正常工作产生了越来越大的影响。

因此，了解信号干扰的产生原因和抑制方法对于高频电路设计者来说至关重要。

一、信号干扰的产生原因信号干扰是指在电子设备中，由于电磁波的传播和相互作用，导致设备接收到不相关的电信号而产生的电压、电流的变化。

信号干扰主要有以下几个原因：1.电磁波辐射干扰：当电子设备工作时，会产生辐射电磁波，这些电磁波会干扰其他设备的正常工作。

2.电磁波传导干扰：电磁波可以通过导线、电缆等传导到其他设备中，从而导致信号干扰。

3.互调干扰：不同频率的信号在设备中相互调制，产生了新的频率信号，这些频率信号可能与其他设备中的信号发生干扰。

4.信号耦合干扰：当不同信号在电子设备内部传输时，由于电路的互连导致信号互相干扰。

二、信号干扰的抑制方法为了减少信号干扰对电子设备的影响，设计者需要采取一些方法来进行干扰的抑制。

以下是一些常用的抑制方法：1.屏蔽：对于辐射干扰，可以采用屏蔽材料或屏蔽罩来将辐射电磁波隔离，减少干扰对其他设备的影响。

2.滤波：通过在电路中加入滤波电路，可以滤除掉不需要的频率信号，减少干扰的发生。

3.接地：良好的接地系统可以降低电磁波的辐射和传导，减少信号干扰的发生。

4.隔离：对于互调干扰、信号耦合干扰等问题，可以采用隔离技术来减少干扰的传播路径。

5.布线规划：合理的布线规划可以降低信号耦合干扰的可能性，减少干扰对电子设备的影响。

6.使用抑制器件：在设计电路时，可以选择一些特殊的元件来抑制信号干扰，如使用抑制器、电磁屏蔽罩等。

三、信号干扰与抑制的案例分析下面我们以手机通信电路设计中的信号干扰与抑制为例进行分析。

在手机通信电路设计中，信号干扰是一个常见且严重的问题。

手机电路中包含了众多的模拟信号和数字信号，这些信号之间相互传输，很容易引起信号干扰。

为了抑制信号干扰，手机电路设计者需要充分考虑以下几个因素：1.电源管理：手机电路中的模拟信号和数字信号需要稳定的电源供应，因此电源管理电路的设计十分重要。

开关电源的电磁干扰及噪声抑制方法开关电源是现代电子应用中常见的一种电源形式，其工作原理是通过开关管开关控制输入电压的大小和频率以实现电压转换。

但是，开关电源在工作过程中会产生电磁干扰和噪声，对其他电子设备的正常工作产生影响。

因此，为了抑制开关电源的电磁干扰和噪声，在设计和使用开关电源时需要采取一些措施。

首先，开关电源产生的电磁干扰主要包括导向式干扰和辐射式干扰。

导向式干扰是指开关电源通过引线或线路对周围设备产生的电磁干扰，辐射式干扰是指开关电源通过电磁波辐射对周围设备产生的干扰。

对于导向式干扰，可以采取以下措施进行抑制：1.滤波器：在开关电源的输入和输出端加装滤波器，用于滤除高频噪声和电磁干扰。

常用的滤波器有LC滤波器、RC滤波器和Pi型滤波器等。

2.输入电源线路的处理：尽量缩短输入电源线路的长度，采用屏蔽线材，减小电磁干扰的传播路径。

同时，在输入电源线上添加额外的滤波电容和电感，抑制高频噪声。

3.地线处理：通过合理布置地线，减小接地电阻，提高地线的抗干扰能力。

将开关电源的地线与其他设备的接地点连接，共用同一个地线。

对于辐射式干扰，可以采取以下措施进行抑制：1.屏蔽：在开关电源的外壳上添加金属屏蔽罩，减少电磁辐射。

金属屏蔽罩应与开关电源的地线连接，以形成完整的屏蔽。

2.PCB设计：在开关电源的PCB板设计中，合理布局信号和电源线路，减小线路的长度。

同时，采用地平面和电源平面屏蔽，减少信号线和电源线的交叉和干扰。

3.使用低频率开关管：低频率工作的开关管辐射干扰较小，可以有效降低开关电源的电磁辐射干扰。

此外1.选择合适的元器件：选用带有防干扰措施的元器件，如具有抗干扰特性的电解电容和电感器件，减小干扰的产生和传播。

2.电源输出滤波：在开关电源的输出端添加滤波电容和电感，减小输出电压的纹波和噪声。

3.接地处理：通过合理的接地设计和连接方式，减小接地电阻，提高接地抗干扰能力。

4.EMI滤波器：在开关电源的输入端和输出端加装EMI滤波器，进一步滤除高频噪声和电磁干扰。

PCB辐射电磁干扰噪声诊断与抑制方法研究PCB（Printed Circuit Board）是电子产品中常用的一种电子组件，其设计和制造过程中可能会引入电磁干扰噪声，对电路的稳定性和性能造成影响。

因此，对PCB辐射电磁干扰噪声的诊断和抑制方法进行研究十分重要。

本文将介绍PCB辐射电磁干扰噪声的诊断方法以及抑制方法。

首先，PCB辐射电磁干扰噪声的诊断方法包括：1.测量法：通过使用专业的电磁辐射测量仪器对PCB进行测量，从而确定电磁辐射的幅度、频率和分布。

这可以帮助找到电磁辐射源和引起干扰的原因。

2.模拟仿真法：使用电磁场仿真软件对PCB进行模拟分析，得到电磁辐射噪声的分布图和频谱特性，通过模拟分析可以确定哪些部分的PCB对系统产生干扰。

3.分析法：通过对PCB电路设计文件的分析，确定其中可能存在的电磁辐射噪声源和路径，进而根据这些信息制定相应的干扰抑制措施。

接着，PCB辐射电磁干扰噪声的抑制方法包括：1.电磁屏蔽技术：采取合适的屏蔽材料和结构设计，降低电磁辐射噪声的传播和泄漏，减少对周围电路的干扰。

可以使用金属罩、屏蔽底板等方式进行电磁屏蔽。

2.接地技术：采用合适的接地技术可以有效地减少电磁干扰。

通过合理布置接地电路和保持良好的接地路径，可以将干扰电流和电磁波导引到地面上，减少对其他信号的干扰。

3.滤波技术：在设计PCB电路时，加入合适的滤波器来抑制电磁辐射噪声。

滤波器可以起到筛选和减弱特定频段电磁波能量的作用，降低电磁干扰的幅度。

4.优化布线设计：合理规划PCB的布线路径和电源供电线路，尽量减少布线长度和走线面积，降低电磁辐射噪声的产生。

可以采用电源隔离、分组布线等方法来改善布线设计。

5.选择低噪声元件：在PCB设计中选择低噪声元件和模块，减少电磁干扰源。

低噪声元件具有较低的电磁辐射噪声产生能力，有助于降低系统的总电磁辐射噪声。

综上所述，PCB辐射电磁干扰噪声的诊断和抑制方法包括测量法、模拟仿真法和分析法等，抑制方法主要包括电磁屏蔽技术、接地技术、滤波技术、优化布线设计和选择低噪声元件等。

电磁辐射屏蔽方法电磁辐射是指由电磁场传播产生的辐射，对人体和电子设备可能产生负面影响。

需要采取一些方法来屏蔽电磁辐射，保护人体和设备的安全。

以下是50种电磁辐射屏蔽方法及详细描述：1. 金属屏蔽罩：使用金属材料制成的罩子，覆盖在电子设备周围，可以有效屏蔽电磁辐射。

2. 金属屏蔽板：将金属板或箔贴在电子设备的外壳内部，以降低电磁辐射的泄露。

3. 电磁波屏蔽漆：在设备表面涂覆电磁波屏蔽漆，阻断电磁辐射的传播。

4. 电磁屏蔽窗帘：使用带有金属纤维的窗帘，能够有效阻挡外部电磁辐射的进入。

5. 电磁屏蔽衣：穿戴含有金属丝的衣物，可以减少外部电磁辐射对身体的影响。

6. 金属隔离屏蔽垫：在设备周围放置金属隔离垫，可以有效隔离电磁辐射。

7. 电磁屏蔽地板：使用特殊的地板材料，能够隔离地面电磁辐射的传播。

8. 电磁屏蔽隔间：建造专门的屏蔽隔间，可以将电磁辐射限制在特定区域内。

9. 金属屏蔽网：使用金属网格或网布覆盖设备外表面，有效屏蔽电磁辐射泄漏。

10. 电磁屏蔽窗：安装特制的电磁屏蔽窗，可以减少室外电磁辐射对室内的影响。

11. 电磁辐射吸收材料：在设备周围使用电磁辐射吸收材料，能够吸收电磁波能量并减少辐射。

12. 远离电源：尽量远离电力设备和高压线，减少接触电磁辐射的机会。

13. 使用屏蔽器件：在电路中使用专门的屏蔽器件，可以有效减少电路产生的电磁辐射。

14. 优化布线：合理布置电线和信号线，减少电路中的电磁干扰和辐射。

15. 使用低辐射设备：选择低辐射的电子设备，减少电磁辐射对人体的影响。

16. 遮挡铁磁材料：在设备周围放置铁磁材料，能够吸收和屏蔽电磁辐射。

17. 地下布线：尽量将电线埋入地下，减少电磁辐射对周围环境的影响。

18. 金属屏蔽隔板：在设备周围设置金属隔板，隔离不同电磁场的影响。

19. 磁场屏蔽罩：使用磁场屏蔽材料制成的罩子，能够有效屏蔽磁场的辐射。

20. 地磁屏蔽装置：安装专门的地磁屏蔽装置，可以减少地磁场对设备的影响。

电力电子技术中的电磁干扰如何抑制电力电子技术在现代电力系统中发挥着重要的作用，但同时也会带来电磁干扰的问题。

电磁干扰可以对电力设备的正常运行和周围环境造成负面影响。

因此，抑制电磁干扰成为电力电子技术发展中的一个重要课题。

本文将介绍电力电子技术中常见的电磁干扰形式以及抑制电磁干扰的方法和措施。

1. 电磁干扰的形式在电力电子技术中，常见的电磁干扰形式有辐射干扰和传导干扰两种。

辐射干扰是指电力电子设备产生的高频电磁辐射信号对周围电子设备的干扰，如无线电、电视等设备。

传导干扰则是指电力电子设备通过电力线路或者其他传导介质将电磁干扰传递给其他设备，引起故障或者干扰。

2. 抑制电磁干扰的方法为了有效抑制电磁干扰，在电力电子技术的设计和应用过程中，可以采取以下方法：2.1 电磁兼容设计电磁兼容设计是指在电力电子设备设计过程中，考虑到其电磁兼容性，并采取相应的措施来降低电磁辐射和传导干扰。

包括合理布局电路、减少电流回路的面积、选择合适的元器件和线缆等。

2.2 滤波器的应用滤波器是用来抑制电磁干扰的重要装置。

通过将滤波器连接到电力电子设备的输入和输出端口，可以有效地去除干扰信号。

常见的滤波器包括电源滤波器、线缆滤波器等。

2.3 接地和屏蔽措施良好的接地系统和屏蔽措施可以降低电力电子设备对外界和其他设备的干扰。

接地线的正确布置和接地电阻的控制是保证接地效果的关键。

屏蔽措施包括对设备进行金属屏蔽和电磁泄露的隔离。

2.4 控制策略的优化电力电子设备的控制策略也是影响电磁干扰的重要因素。

通过优化控制策略可以减少电磁干扰的产生。

例如，采用调制技术来降低开关频率，使用软开关技术等。

3. 电磁干扰抑制的工程实践在实际工程中，为了有效抑制电磁干扰，需要结合具体应用进行综合考虑。

例如，在电力变换器的设计和制造中，可以采用模块化设计，减少干扰源之间的相互影响；使用高频变压器和隔离层等。

同时，合理选择设计方案、加强测试验证也是关键。

4. 结论电力电子技术中电磁干扰的抑制是一个复杂的问题，但通过合理的设计和有效的措施，可以降低干扰对系统和周边设备的影响。
