一、何谓电压互感器1电压互感器（Potentialtransformer简称PT，Voltagetransformer也简称VT）和降压变压器很相像，都是用来变换线路或母线上的电压。
2电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
3改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
4电压互感器将高电压按比例转换成低电压，一般为100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等设备。
二、电压互感器的作用1电压互感器时隔离高电压，供继电保护、自动装置和测量仪表获取一次电压信息的传感器。
把高电压按比例关系变换成100V或100/3V标准二次电压，供计量、仪表装置和继电保护使用。
2同时使用电压互感器可以将高电压与电气工作人员隔离，保证设备和人身安全的作用。
三、电压互感器分类1按安装地点可分：户内式和户外式。
35kV及以下多为户内式，35kV及以上多为户外式，其绝缘有明显差距。
2按相数可分：单相式和三相式。
10kV及以下采用三相式。
3按绕组数可分：双绕组、三绕组和四绕组。
4按绝缘方式可分：干式、浇注式、油浸式和气体式。
5按工作原理可分为：电磁式、电容式和新型的光电式电压互感器。
其中电磁式可分为:三相式和单相式；三相式又可分：三相两柱式和两相五柱式。
四、电压互感器结构1油浸式电压互感器油浸式电压互感器分为：单级式和串级式单级式，单级式可用于220kV及以下电压等级，串级式可用于66kV及以上电压的所有电压等级。
单级式其一二次绕组绕在共同的铁芯上，绝缘不分级，靠磁耦合实现能量转换。
串级式由多个匝数相同的一次绕组装在数量为绕组数一半的相同的铁芯上，自上而下排列，接于高压与地之间。
2SF6气体绝缘电压互感器SF6气体绝缘电压互感器由外壳、绝缘套管、铁芯、一、二次绕组以及安装附件组成。
谐振产生的原因、分类、危害及防范措施一、谐振的类型一般可认为电力系统中的电容和电阻元件是线性参数，电感元件是非线性参数。
由于振荡回路中包含不同特性的电感元件，谐振有三种不同的类型：1.线性谐振。
谐振回路由不带铁芯的电感元件（如输电线路的电感、变压器的漏感）或励磁特性接近线性的带铁芯的电感元件（如消弧线圈，其铁芯中有气隙）和系统中的电容元件所组成。
在正弦电源作用下，当系统自振频率与电源频率相等或接近时，可能产生线性谐振。
2.铁磁谐振。
谐振回路由带铁芯的电感元件（如空载变压器、电压互感器）和系统中的电容元件组成。
受铁芯饱和的影响，铁芯电感元件的电感参数是非线性的，这种含有非线性电感元件的回路，在满足一定谐振条件时，会产生铁磁谐振。
目前在我国的10kV 系统中，运行着大量的电磁式电压互感器（PT），当出现单相直接接地、单相弧光接地、母线空载时突然合闸等情况时，由于电压互感器铁心电感的非线性，很容易发生谐振。
当PT 一次电感与系统对地电容满足谐振条件时，将产生很高的过电压和过电流，从而引起PT一次熔断器烧毁，甚至爆炸，严重威胁电网的安全运行。
3.参数谐振。
谐振回路由电感参数作周期性变化的电感元件（如凸极发电机的同步电抗在Xd-Xq间周期变化）和系统电容元件（如空载线路）组成。
当参数配合恰当时，通过电感的周期性变化，不断向谐振系统输送能量，将会造成参数谐振。
二、铁磁谐振的特点铁磁谐振是电力系统自激振荡的一种形式，其本质是一种LC振荡，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
其主要特点为：1、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；2、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
3、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而下降；4、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
电磁感应式电压互感器与电容分压式电压互感器对比电磁感应式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10kV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
电磁感应式电压互感器的等值电路与变压器的等值电路相同。
电容分压式电压互感器在电容分压器的基础上制成。
其原理接线见图2。
电容C1和C2串联，U1为原边电压，为C2上的电压。
空载时，电容C2上的电压为由于C1和C2均为常数，因此正比于原边电压。
但实际上，当负载并联于电容C2两端时，将大大减小，以致误差增大而无法作电压互感器使用。
为了克服这个缺点，在电容C2两端并联一带电抗的电磁式电压互感器YH，组成电容分压式电压互感器(图3)。
电抗可补偿电容器的内阻抗。
YH有两个副绕组，第一副绕组可接补偿电容Ck供测量仪表使用；第二副绕组可接阻尼电阻Rd，用以防止谐振引起的过电压。
1 电容式电压互感器（CVT）电压互感器[1]（PT/VT）是用来变换线路电压的设备，主要功能是测量线路的电压、功率和电能。
电压互感器是电力系统中不可缺少的一种设备，在各电压等级都发挥着重要作用，其主要用于电压测量、电能计量、继电保护和自动控制等方面。
电压互感器根据结构型式主要分为电磁式、电容式和电子式三种。
目前新型的电子式互感器发展迅猛，其具有很多优异性能，但是由于其稳定性和可靠性较差，无法成为法定计量设备，所以电力系统中使用最广泛的电压互感器仍为电磁式电压互感器（PT）和电容式电压互感器（CVT）[2]。
文献[3]中统计了截至2015年广州电网各类电压互感器的使用情况，电磁式、电容式、电子式使用量占比依次是18.58%、81.30%、0.12%，可见电容式电压互感器的使用数量占据绝对优势。
PT本质上是一台容量不大的变压器，其在低压等级的测量准确度较高，但随着电压等级的升高，其绝缘可靠性变低，成本也更为昂贵。
CVT是由电容分压器和电磁单元组成，先通过串联电容进行分压后接入电磁单元，电磁单元与PT相似，所以CVT具有PT的全部功能外还有以下特点：电容分压器的分压大大提高了CVT的绝缘性能，使得它在电磁单元绝缘水平较低时也可以对高电压进行转换；内部电容器可以通过耦合作用在长距离通讯、远方测量、线路高频保护等方面发挥载波作用；制作工艺不复杂、易于维护、经济性显著[4]。
所以CVT 广泛应用于110kV及以上电压等级的电网中。
从结构上看，CVT比PT多出一套电容分压装置，且其多用于电压等级较高的电网中，所以其故障率也会有所升高。
我们最大CVT被广泛应用于超高压、特高压电网中，所以会经常出现在高海拔、大温差、易覆冰、易污秽等复杂地理环境中，环境因素会很大程度地影响其测量准确度，它的故障发生率也会有所上升[2]。
所以我们主要针对电网中使用最为广泛的电容式电压互感器进行了研究。
1.1 CVT的基本原理图1-1 电容式电压互感器基本原理图电容式电压互感器主要由电容单元和电磁单元两部分组成，其并联在线路上，先通过电容分压得到10~20kV的电压，然后再经过电磁单元变换成所需的检测电压[5]。

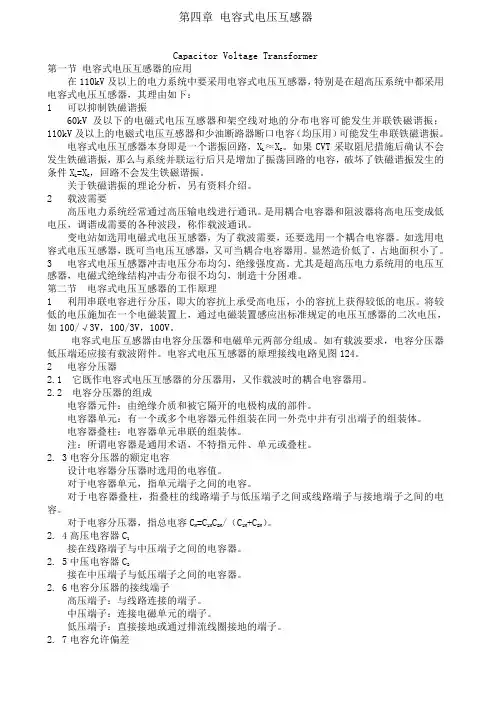

第四章电容式电压互感器Capacitor Voltage Transformer第一节电容式电压互感器的应用在110kV及以上的电力系统中要采用电容式电压互感器，特别是在超高压系统中都采用电容式电压互感器，其理由如下：1 可以抑制铁磁谐振60kV及以下的电磁式电压互感器和架空线对地的分布电容可能发生并联铁磁谐振；110kV及以上的电磁式电压互感器和少油断路器断口电容（均压用）可能发生串联铁磁谐振。
电容式电压互感器本身即是一个谐振回路，XL ≈XC。
如果CVT采取阻尼措施后确认不会发生铁磁谐振，那么与系统并联运行后只是增加了振荡回路的电容，破坏了铁磁谐振发生的条件XL =XC，回路不会发生铁磁谐振。
关于铁磁谐振的理论分析，另有资料介绍。
2 载波需要高压电力系统经常通过高压输电线进行通讯。
是用耦合电容器和阻波器将高电压变成低电压，调谐成需要的各种波段，称作载波通讯。
变电站如选用电磁式电压互感器，为了载波需要，还要选用一个耦合电容器。
如选用电容式电压互感器，既可当电压互感器，又可当耦合电容器用。
显然造价低了，占地面积小了。
3 电容式电压互感器冲击电压分布均匀，绝缘强度高。
尤其是超高压电力系统用的电压互感器，电磁式绝缘结构冲击分布很不均匀，制造十分困难。
第二节电容式电压互感器的工作原理1 利用串联电容进行分压，即大的容抗上承受高电压，小的容抗上获得较低的电压。
将较低的电压施加在一个电磁装置上，通过电磁装置感应出标准规定的电压互感器的二次电压，如100/√3V，100/3V，100V。
电容式电压互感器由电容分压器和电磁单元两部分组成。
如有载波要求，电容分压器低压端还应接有载波附件。
电容式电压互感器的原理接线电路见图124。
2 电容分压器2.1 它既作电容式电压互感器的分压器用，又作载波时的耦合电容器用。
2.2 电容分压器的组成电容器元件：由绝缘介质和被它隔开的电极构成的部件。
电容器单元：有一个或多个电容器元件组装在同一外壳中并有引出端子的组装体。
电磁式电压互感器与电容式电压互感器的区别
XXX
大唐（赤峰）新能源有限公司 XX风电场XX风场35kV母线采用的是电磁式电压互感器，
220kV母线采用的是电容式电压互感器，现就电压互感
器的选取分析电磁式电压互感器与电容式电压互感器
的区别及特点。
电磁式电压互感器，它与电力变压器相似。
电磁
式电压互感器工作原理的特点是：电磁式电压互感器
的一次绕组直接并联于一次回路中，一次绕组上的电
压取决于一次回路上的电压，二次绕组与一次绕组无
电的耦合，是通过磁耦合。
二次绕组通常接的是一些
仪表、仪器及保护装置容量一般均在几十至几百伏安，
所以负载很小，而且是恒定的，所以电压互感器的一
次侧可视为一个电压源，基本不受二次负载的影响。
正常运行时，电压互感器二次侧由于负载较小，基本
处于开路状态，电压互感器二次电压基本等于二次侧感应电动势取决于一次系统电压。
电磁式电压互感器的分类方式很多，根据绝缘介质可分为干式和油式；根据相数的不同可分为单相、三相两种；根据绕组的多少可分为双绕组、三绕组、四绕组三种；按其运行承受的电压不同，可分为半绝缘和全绝缘电压互感器等等。
在实际应用中一般使用单相三绕组或四绕组的最多。
东山风场35kV母线电压互感器采用的为单相浇注绝缘的电磁式电压互感器，电磁式电压互感器的励磁特性为非线性特性，在35kV的电力系统中性点偏移、瞬间电弧接地或进行倒闸操作的激发下，都可能与电力系统分布的电容形成铁磁谐振，因此，东山风场所采用的电磁式电压互感器都采用了消谐措施。
随着电力系统输电电压的增高，电磁式电压互感器的体积越来越大，成本随之增高，因此220kV 电压等级宜采用电容式电压互感器。
根据这一要求，东山风场220kV 母线电压互感器采用的是电容式电压互感器。
电容式的全称为电容分压式电压互感器，工作原理如图１。
在被测二次回路与大地间接有电容组，电容组由C1和C2组成，其中C2两端并接电压互感器二次负荷Z2，L为补偿电抗器，当电压互感器空载运行时U2=U0=C1×U1/(C1+C2)=ηTV U1。
电压U2 与其一次电压U1大小成正比，相位相同。
当电压互感器带负荷Z2时，图2为等值电路图，其中U0为空载电压, jwL 为补偿电抗器的阻抗，Z0为电压互感器的内阻抗Z0=1/ jw（C1+C2），当jwL=Z0 ，即1/w（C1+C2）=wL时，Z0+ jwL=0，U2=U0=ηTVU1，电压互感器二次输出电压U2，与其一次侧电压U1大小成正比，相位相同。
与电磁式电压互感器相比，电容式电压互感器具有以下特点：
1)除作为电压互感器外，还可将其分电容，高频载波通信的耦合电容。
2）电容式电压互感器的冲击绝缘强度比电磁式高。
3）体积小，重量轻，成本低，占地面积小。
4）误差特性和暂态特性不如电磁式，且输出容量小。
