液压传动系统设计题

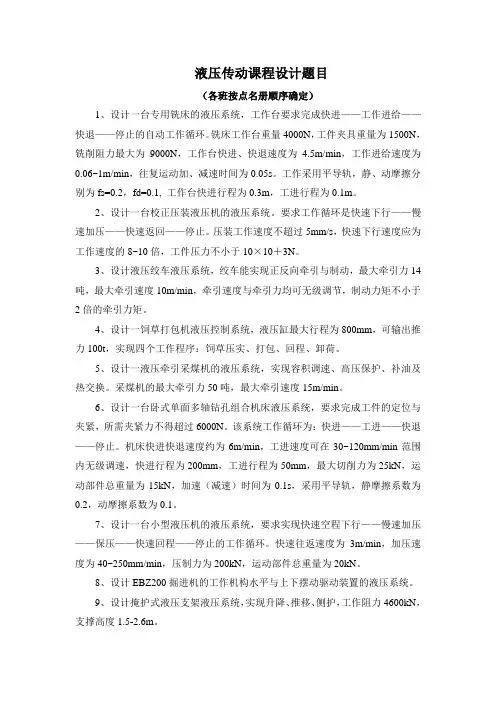

液压传动课程设计题目（各班按点名册顺序确定）1、设计一台专用铣床的液压系统，工作台要求完成快进——工作进给——快退——停止的自动工作循环。

铣床工作台重量4000N，工件夹具重量为1500N，铣削阻力最大为9000N，工作台快进、快退速度为 4.5m/min，工作进给速度为0.06~1m/min，往复运动加、减速时间为0.05s。

工作采用平导轨，静、动摩擦分别为fs=0.2，fd=0.1, 工作台快进行程为0.3m，工进行程为0.1m。

2、设计一台校正压装液压机的液压系统。

要求工作循环是快速下行——慢速加压——快速返回——停止。

压装工作速度不超过5mm/s，快速下行速度应为工作速度的8~10倍，工件压力不小于10×10＋3N。

3、设计液压绞车液压系统，绞车能实现正反向牵引与制动，最大牵引力14吨，最大牵引速度10m/min，牵引速度与牵引力均可无级调节，制动力矩不小于2倍的牵引力矩。

4、设计一饲草打包机液压控制系统，液压缸最大行程为800mm，可输出推力100t，实现四个工作程序：饲草压实、打包、回程、卸荷。

5、设计一液压牵引采煤机的液压系统，实现容积调速、高压保护、补油及热交换。

采煤机的最大牵引力50吨，最大牵引速度15m/min。

6、设计一台卧式单面多轴钻孔组合机床液压系统，要求完成工件的定位与夹紧，所需夹紧力不得超过6000N。

该系统工作循环为：快进——工进——快退——停止。

机床快进快退速度约为6m/min，工进速度可在30~120mm/min范围内无级调速，快进行程为200mm，工进行程为50mm，最大切削力为25kN，运动部件总重量为15kN，加速（减速）时间为0.1s，采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1。

7、设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压——保压——快速回程——停止的工作循环。

快速往返速度为3m/min，加压速度为40~250mm/min，压制力为200kN，运动部件总重量为20kN。

第一章绪论1－1 液压系统中的压力取决于（），执行元件的运动速度取决于（）。

1－2 液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

1—3 设有一液压千斤顶，如图1—3所示。

小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。

求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。

图题1—3第二章液压油液2－1 什么是液体的粘性？2－2 粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3 压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg／m3，试回答以下几个问题：1) 30号机油的平均运动粘度为( )m2／s；2）30号机油的平均动力粘度为( )Pa ．s；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m2／s，密度ρ＝1000kg／m3；20℃时空气的运动粘度为15×10—6m2／s，密度ρ＝1.2kg／m3；试比较水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。

2—6 粘度指数高的油，表示该油 ( )(A) 粘度较大； (B) 粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小； (D) 粘度因温度变化而改变较大。

2—7 图示液压缸直径D=12cm，活塞直径d＝11．96cm，活塞宽度L＝14cm，间隙中充以动力粘度η= 0．065Pa·s 的油液，活塞回程要求的稳定速度为v＝0．5 m／s，试求不计油液压力时拉回活塞所需的力F等于多少?图题２－7第三章液压流体力学基础§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F＝3000 N。

机床液压传动习题集答案在机床液压传动的习题集中，通常会包含对液压传动系统原理、元件、系统设计、故障诊断等方面的习题。

以下是一些典型的习题及答案示例：习题 1：简述液压传动系统的工作原理。

答案：液压传动系统通过液体的压力能转换为机械能来实现能量的传递和控制。

系统主要由液压泵、执行元件（如液压缸或液压马达）、控制元件（如阀门）、辅助元件（如油箱和管路）等组成。

液压泵将机械能转换为液体的压力能，液体通过管路输送至执行元件，再将压力能转换为机械能，驱动机床运动。

习题 2：液压泵有哪些类型，它们各自的特点是什么？答案：液压泵主要有以下几种类型：1. 齿轮泵：结构简单，成本较低，但流量脉动较大。

2. 叶片泵：流量平稳，噪音低，但结构复杂。

3. 柱塞泵：压力高，流量大，但体积较大，成本较高。

4. 螺杆泵：自吸能力强，流量连续，但制造精度要求高。

习题 3：液压缸的工作原理是什么？答案：液压缸是液压传动系统中的执行元件，其工作原理是利用液体压力来实现直线运动。

当液压泵提供压力油时，液体进入液压缸的一端，推动活塞运动，从而实现工作台或刀具的直线运动。

活塞的另一端通过回油管道将油液返回油箱，完成一个工作循环。

习题 4：液压系统中的控制阀有哪些作用？答案：液压系统中的控制阀主要有以下作用：1. 方向控制阀：改变液体流动方向，控制执行元件的运动方向。

2. 压力控制阀：控制系统中的压力，保证系统安全运行。

3. 流量控制阀：调节通过阀门的流量，控制执行元件的速度。

4. 顺序控制阀：控制多个执行元件的先后动作顺序。

习题 5：液压系统的故障诊断方法有哪些？答案：液压系统的故障诊断方法包括：1. 观察法：通过观察系统的外观、泄漏情况等进行初步判断。

2. 听诊法：通过听液压系统的运行声音来发现异常。

3. 触摸法：通过触摸元件的温度、振动等来判断故障。

4. 仪器检测法：使用压力表、流量计等仪器对系统参数进行测量，分析故障原因。

5. 逻辑分析法：根据液压原理和系统结构，逻辑推理故障可能的位置。

液压传动考试题及答案一、选择题（每题2分，共20分）1. 液压传动系统中，油液的流动状态是（）。

A. 层流B. 湍流C. 混合流D. 静态流答案：B2. 液压泵的主要功能是（）。

A. 储存油液B. 转换能量C. 传递动力D. 控制流量答案：B3. 在液压系统中，下列哪个元件可以调节流量大小？（）A. 液压缸B. 液压泵C. 液压阀D. 液压马达答案：C4. 液压缸的工作原理是基于（）。

A. 帕斯卡定律B. 牛顿第二定律C. 阿基米德原理D. 能量守恒定律答案：A5. 液压系统中，油液的粘度对系统性能的影响是（）。

A. 无影响B. 降低效率C. 提高效率D. 影响不大答案：B6. 液压传动与机械传动相比，具有以下哪个优点？（）A. 结构简单B. 体积小C. 重量轻D. 所有选项都是答案：D7. 液压系统中，油液的污染会导致（）。

A. 系统效率提高B. 系统寿命延长C. 系统故障率增加D. 系统性能改善答案：C8. 液压系统中，压力控制阀的主要作用是（）。

A. 调节流量B. 控制压力C. 转换能量D. 储存油液答案：B9. 液压缸的行程是指（）。

A. 活塞杆的全长B. 活塞杆的最大移动距离C. 液压缸的直径D. 液压缸的长度答案：B10. 液压系统中，下列哪个元件可以实现快速运动？（）A. 单向阀B. 节流阀C. 溢流阀D. 换向阀答案：B二、判断题（每题1分，共10分）1. 液压传动系统可以实现无级调速。

（）答案：正确2. 液压泵的工作压力越高，其输出流量就越大。

（）答案：错误3. 液压缸的工作压力与缸内油液的压力成正比。

（）答案：正确4. 液压系统中的油液必须保持清洁，以避免系统故障。

（）答案：正确5. 液压系统中的油液温度过高不会影响系统性能。

（）答案：错误6. 液压系统中的油液粘度过高会导致系统效率降低。

（）答案：正确7. 液压缸的活塞杆在运动过程中是直线运动。

（）答案：正确8. 液压系统中的油液压力可以通过增加油液流量来提高。
