高强度螺栓施拧技术交底

分包公司负责人交底内容：一、施工准备：1、材料要求（1）主要材料：扭剪型高强度螺栓连接副（一个连接副包括1个螺栓、一个螺母、一个垫圈）。

（2）配套材料：操作平台、爬梯、护栏、普通C级螺栓等。

2、机具设备撬杠、冲钉、手锤、扁铲、电钻、铰刀、砂轮磨关机、扳手、专用电动扳手、手动扭矩手、专用扭剪扳手、轴力计等。

3、作业条件（1）按钢结构施工详图施工，钢构件已就位，并符合设计和现行国家标准。

（2）扭剪型高强度螺栓连接副复验合格，连接摩擦面已进行处理，摩擦面抗滑移系数试验合格，其抗滑移系数最小值满足设计要求，且板面平整无油污。

（3）安装时，使用撬杠和冲钉对准连接盖板和构件孔以便穿入临时螺栓。

（4）在安装扭剪型高强螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量，应符合下列要求：①临时螺栓不少于该节点孔数的1/3，且不应少于2。

个②冲钉不宜多于临时螺栓的30％。

（3）钢构件堆放、清理：①按现场布置进行堆放整齐、牢固，减少二次搬运，堆放应在吊装回转半径内。

②构件吊装前必须清理干净，尤其是接触面、摩擦面上，必须用钢丝刷清除铁锈污物等。

③施工机具安装调试验收合格。

二、操作工艺1、施工工艺流程：2、施工要点（1）因连接不平造成板叠空鼓或间隙大于等于3mm时，应娇平连接板。

（2）因板厚公差、制作及安装偏差等原因造成摩擦面间产生间隙，可采取下列方法处理①当间隙不大于1mm时可不做处理。

②当间隙为1.0-3.0mm时，可将厚板一侧修成1：10的斜坡过渡，如下图所示：③当间隙大于3.0mm时，可加填板处理，但填板的材质及填板面的摩擦面处理应与构件相同，如下图所示：（3）当发现有错孔不能穿入高强螺栓时，可用铰刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm时，可用于与母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔，必要时更换连接板。

（4）安装高强螺栓连接副，并逐个更换临时螺栓，螺栓穿入方向宜一致，以方便施工为原则。

扭剪型高强螺栓连接交底记录
一、项目概况
本次项目使用的是扭剪型高强螺栓作为连接件，在施工前需要进行
交底，明确该连接件的使用方法及注意事项，保障连接件的施工质量。

二、扭剪型高强螺栓连接件的特点
扭剪型高强螺栓连接件是一种热镀锌高强度紧固件，具有以下特点：•优良的切割能力和切向受载能力
•轴向受载和剪切受载能力均匀分配，可靠性高
•高强度和刚性，能够保证结构的稳定性和安全性
•环保、节能、耐久、耐腐蚀性能优越
三、连接过程
挑选适合规格的高强扭剪型螺栓，千万不能过量使用或者减少使用
数量，避免出现过量使用导致连接件出现紧张变形的问题，也不要减
少使用数量导致承载能力出现减弱的情况。

连接过程中，要使用扭矩扳手进行对螺栓进行拧紧，确保能够达到
预定的扭矩力矩，并进行合适的转角，使拧紧在适宜的转角下实现。

如果扭矩达不到要求，需要及时更换螺栓。

四、注意事项
1.螺栓的尺寸按规定使用；
2.严格按照图纸要求、技术规范、质量标准进行施工，保证
项目质量；
3.拧紧螺栓时，要适当增加力矩，避免出现松动等问题；
4.在连接过程中，要注意松紧的程度，不要过度或者不足，
以免引起质量问题；
5.在使用扭剪型高强螺栓连接件的过程中，需要加密检查和
维护，保证其整体的稳定性和承载能力；
五、总结
在以上的扭剪型高强螺栓连接交底记录中，我们从连接件的选择、连接过程、注意事项等方面，对该连接件的使用进行了详细的讲解。

在工程中，扭剪型高强螺栓连接件的使用是相对较为常见的一种，我们需要严格确保连接件的使用质量，以避免影响到工程的整体使用效果。

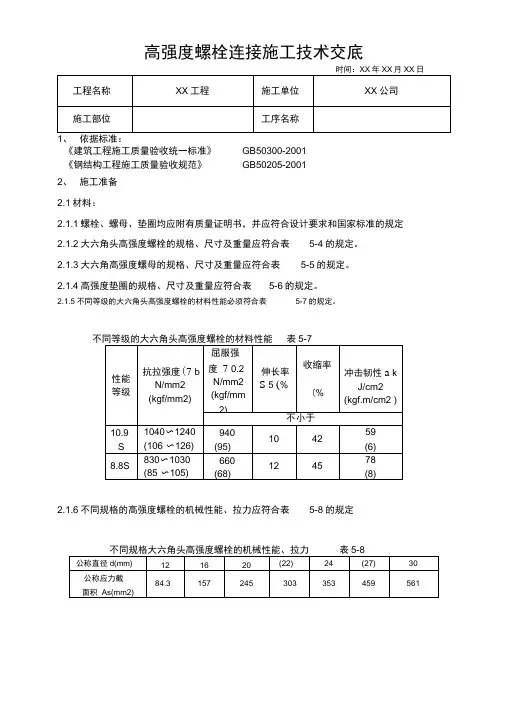

高强度螺栓连接施工技术交底1、依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-20012、施工准备2.1材料：2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。

2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。

2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定。

2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。

不同等级的大六角头高强度螺栓的材料性能表5-72.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定不同规格大六角头高强度螺栓的机械性能、拉力表5-82.1.7大六角头高强度螺栓的硬度应符合表5-9的规定螺栓硬度表5-92.1.8大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母的垫圈应按表5-10规定配套使用。

螺栓、螺母和垫圈的配套表5-102.1.9大六角头高强度螺栓验收入库后应按规格分类存放。

应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。

2.1.10大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。

螺栓不得粘染泥土、油污，必须清理干净。

2.2主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。

2.3作业条件：2.3.1高强度螺栓连接摩擦面必须符合设计要求，摩擦系数必须达到设计要求。

摩擦面不允许有残留氧化铁皮。

2.3.2摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。

高强度螺栓连接施工技术交底时间：XX年XX月XX日配好套备用。

3.3接头组装：331对摩擦面进行清理，对板不平直的，应在平直达到要求以后才能组装。

摩擦面不能有油漆、污泥，孔的周围不应有毛刺，应对待装摩擦面用钢丝刷清理，其刷子方向应与摩擦受力方向垂直。

高强度螺栓施工技术交底范本1：高强度螺栓施工技术交底本旨在详细介绍高强度螺栓施工技术的相关细节，以确保施工过程中的安全性和质量。

以下是本的主要内容：一、螺栓材料的选择1.1 螺栓的材质和规格1.2 螺栓的强度等级与性能要求1.3 螺栓的防腐措施二、螺栓的预处理2.1 表面清洁与防锈处理2.2 螺纹处理及涂覆润滑剂三、螺栓安装要求3.1 安装前的准备工作3.2 螺栓的安装方法与顺序3.3 螺栓的拧紧要求和工具使用四、螺栓的质量控制4.1 螺栓的检查和验收标准4.2 螺栓连接的力学性能测试4.3 施工过程中的质量监控措施五、施工注意事项5.1 施工环境的要求5.2 施工人员的安全措施5.3 施工过程中的交接与记录要求六、螺栓施工后的维护保养6.1 日常维护与保养6.2 螺栓松动的处理方法七、附件：附件一：螺栓表面清洁与防锈处理流程图附件二：螺纹处理及涂覆润滑剂操作示意图附件三：螺栓拧紧力矩表附件四：检查和验收记录表法律名词及注释：1. 螺栓：一种常用于连接构件的零件。

2. 强度等级：表示螺栓材料的强度性能。

3. 防腐措施：为了保护螺栓不受腐蚀而采取的预防措施。

------------------------------------------------------范本2：高强度螺栓施工技术交底本旨在全面介绍高强度螺栓施工技术，以确保施工过程中的安全性和质量。

以下是本的主要内容：一、螺栓材料的选择1.1 螺栓的材质和规格1.2 螺栓的强度等级与性能要求1.3 螺栓的防腐措施及材料选用二、螺栓的预处理2.1 螺栓表面的清洁与防锈处理2.2 螺纹的处理和涂覆润滑剂的选择三、螺栓安装要求3.1 安装前的准备工作3.2 螺栓的安装方法和顺序3.3 螺栓的拧紧要求和工具的选择四、螺栓的质量控制4.1 螺栓的检查和验收标准4.2 螺栓连接的力学性能测试方法4.3 施工过程中的质量监控措施和记录要求五、施工注意事项5.1 施工环境的要求与安全措施5.2 螺栓连接的交接和记录要求5.3 施工后螺栓的维护保养要点六、附件：附件一：螺栓表面清洁与防锈处理流程图附件二：螺纹处理及涂覆润滑剂操作示意图附件三：螺栓拧紧力矩表附件四：检查和验收记录表法律名词及注释：1. 螺栓：用于连接构件的一种零件。

高强螺栓安全、技术交底记录施工单位:宝钢工程建设有限公司工程名称如意科技研发中心交底部位高强螺栓工程编号日期2013年 3 月15 日交底内容:高强螺栓一、施工准备1、人员准备(1)操作人员必须是经过培训的,懂得高强螺栓性能及熟练操作电动工具的技术工人。

(2)操作人员必须经过安全培训,懂得自我保护知识。

(3)高空作业时,不得有不适应高空作业疾病的人员操作。

2、机具准备(1)一般扳手、电动初拧扳手,电动终拧扳手,该扳手必须经过校验,并做标识。

3、材料准备(1)贮备相应高强螺栓同规格的普通螺栓若干。

(2)与高强螺栓公称直径相配套的普通螺栓、定位冲钉,过眼冲子若干。

4、技术准备(1)高强螺栓施工前,施工人员首先要熟悉图纸,明确使用部位、规格及操作规范。

(2)高强度螺栓连接副扭矩检验含初拧、复拧、终拧扭矩的现场无损检验。

检验所用的扭矩板手其扭矩精度误差应该不大于3%。

(3)扭剪型高强度螺栓连接副初拧扭矩值可按下式计算:To=0.065Pc2d式中To——初拧扭矩值(N2m);Pc——施工预拉力值标准值(KN);d——螺栓公称直径(mm);(4)扭剪型高强度螺栓施工扭矩检验。

检验方法:观察尾部梅花头拧掉情况。

尾部梅花头被拧掉者视同其终拧扭矩达到合格质量标准;尾部梅花头未被拧掉者应按扭矩法或转角法检验。

5、现场准备(1)螺栓存放应防潮、防雨、防粉尘。

并按类型和规格分类存放。

(2)螺栓应轻拿轻放,防止撞击而损坏包装或损伤螺纹。

(3)在螺栓使用时方可打开包装箱,应按当天使用的数量领取,使用剩余的螺栓应当天回收,并按批号和规格保管。

(4)螺栓的发放和回收应作记录。

(5)对长期保存或保管不善而造成螺栓生锈及沾染脏物等可能改变螺栓的扭矩系数或性能时,应视情况进行清洗、除锈和润滑等处理,并对螺栓进行扭矩系数或预拉力检验,合格后方可使用。

二、材料要求1、主控项目(1)高强度螺栓连接副其品种、规格、性能等应符合现行国家产品标准和设计要求。

技术交底记录工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期接收人签字分部分项工程扭剪型高强螺栓连接工艺标准交底内容：施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。

2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。

遇有螺栓、螺母不配套，螺纹损伤时，不得使用。

螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。

螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。

必须按批号，同批内配套使用，不得混放、混用。

2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。

2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。

摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。

采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。

摩擦面防止被油或油漆等污染，如污染应彻底清理干净。

2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。

2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。

2.2.4 电动扳手及手动扳手应经过标定。

操作工艺3.1 工艺流程：作业准备→ 选择螺栓并配套→ 接头组装→ 安装临时螺栓→ 安装高强螺栓→高强螺栓紧固→ 检查验收3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。

选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。

表5-2螺栓公称直径增加长度(mm)M16 25M20 30M22 35M24 403.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。

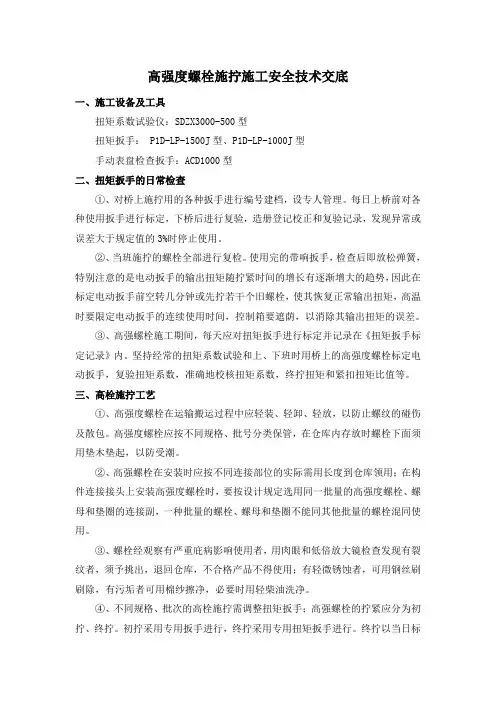

高强度螺栓施拧施工安全技术交底一、施工设备及工具扭矩系数试验仪：SDZX3000-500型扭矩扳手： P1D-LP-1500J型、P1D-LP-1000J型手动表盘检查扳手：ACD1000型二、扭矩扳手的日常检查①、对桥上施拧用的各种扳手进行编号建档，设专人管理。

每日上桥前对各种使用扳手进行标定，下桥后进行复验，造册登记校正和复验记录，发现异常或误差大于规定值的3%时停止使用。

②、当班施拧的螺栓全部进行复检。

使用完的带响扳手，检查后即放松弹簧，特别注意的是电动扳手的输出扭矩随拧紧时间的增长有逐渐增大的趋势，因此在标定电动扳手前空转几分钟或先拧若干个旧螺栓，使其恢复正常输出扭矩，高温时要限定电动扳手的连续使用时间，控制箱要遮荫，以消除其输出扭矩的误差。

③、高强螺栓施工期间，每天应对扭矩扳手进行标定并记录在《扭矩扳手标定记录》内。

坚持经常的扭矩系数试验和上、下班时用桥上的高强度螺栓标定电动扳手，复验扭矩系数，准确地校核扭矩系数，终拧扭矩和紧扣扭矩比值等。

三、高栓施拧工艺①、高强度螺栓在运输搬运过程中应轻装、轻卸、轻放，以防止螺纹的碰伤及散包。

高强度螺栓应按不同规格、批号分类保管，在仓库内存放时螺栓下面须用垫木垫起，以防受潮。

②、高强螺栓在安装时应按不同连接部位的实际需用长度到仓库领用；在构件连接接头上安装高强度螺栓时，要按设计规定选用同一批量的高强度螺栓、螺母和垫圈的连接副，一种批量的螺栓、螺母和垫圈不能同其他批量的螺栓混同使用。

③、螺栓经观察有严重庇病影响使用者，用肉眼和低倍放大镜检查发现有裂纹者，须予挑出，退回仓库，不合格产品不得使用；有轻微锈蚀者，可用钢丝刷刷除，有污垢者可用棉纱擦净，必要时用轻柴油洗净。

④、不同规格、批次的高栓施拧需调整扭矩扳手；高强螺栓的拧紧应分为初拧、终拧。

初拧采用专用扳手进行，终拧采用专用扭矩扳手进行。

终拧以当日标定为主，初拧统一按50%即约360N.m统一取值；初拧和终拧后需用不同的颜色笔做记号。

高强螺栓施工方法技术交底1.高强螺栓施工前应进行以下检验本工程使用的高强度螺栓为扭剪型高强度螺栓连接副，运到工地的高强螺栓连接副应进行预拉力复验和摩擦面抗滑移系数复验，并由检验部门出据检验报告。

要做出样品对摩擦面的抗滑移系数进行检验，检验应符合«钢结构高强螺栓连接的设计、施工及验收规程JGJ82--91»中的有关规定。

2.高强度螺栓连接副的安装2.1工地储存高强度螺栓时，应放在干燥、通风防雨、防潮的仓库内，并不得损伤丝扣和沾染赃物（即封闭，不吸油，不损伤螺纹）。

2.2高强螺栓连接副入库应按包装箱上注明的规格、批号分类存放，安装时，要按使用部位，领取相应规格、数量、批号的连接副，当天没有用完的螺栓，必须装回干燥、洁净的容器内，妥善保管并尽快使用完毕，不得乱放乱扔。

2.3 安装高强螺栓时，构件的摩擦面应保持干燥，不得在雨中作业，严禁气割扩孔。

2.4高强螺栓安装时严禁强行穿入（如锤敲打），如不能自由穿入时，应用铰刀进行修孔，修整后的孔最大直径应小于1.2倍螺栓直径。

2.5组装时不得用高强螺双兼做临时螺栓，以防损伤螺纹引起扭矩系数的变化。

2.6高强螺栓紧固后，以丝扣露出2~3口为宜。

2.7扭剪型高强螺栓连接副的紧固分初拧和终拧二次进行，初拧用顶扭矩扳手，以终拧扭矩的30%~50%进行，使接头各层钢板达到充分密贴，再用电动扭剪型板子把梅花头拧掉，使螺栓杆达到设计要求的轴力。

2.8 应定期校正电动扳手或手动扳手的扭矩值使其偏差不大于±5%，严格控制超拧。

2.9 安装高强度螺栓前作好接头摩擦面上清理，不允许有毛刺、铁屑、油污、焊接飞溅物，用钢丝刷沿受力垂直方向除去浮锈。

摩擦面应干燥，没有结露、积霜、积雪。

并不得在雨天进行安装；当气温低于-10℃时，停止作业。

当天安装的高强度螺栓，当天终拧完。

2.10严格按照从中间向四周扩展的顺序，执行初拧、（复拧）终拧的施工工艺程序，严禁一步到位的方法直接终拧。
