LED日光灯管规格书LED日光灯管规格书型号包括:T4、T5、T8、T9、T10等,表示灯管粗细。
简单地:T后面的数值,表示灯管周长,例如T4的周长为4厘米、T5的周长为5厘米。
算成直径:T8的直径是1英寸(2.54厘米),T4的直径是0.5英寸(1.27厘米),….。
T代表灯管的直径1T=1/8″1″=25.4mm1T=3.175mmT4=12.7mmT5=16mmT8=25.4mmT9=28.6mmT10=31.8mm注:日光灯的灯头主要用G5、G13的企业用的三支灯管一组的通常是T5的灯管,很早以前常用的日光灯规格书有T10、T12。
“T”,代表“Tube”,表示管状的,T后面的数字表示灯管直径。
T8就是有8个“T”,一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8=3.175mmT12灯管的直径规格书就是(12/8)×25.4=38.1 mmT10灯管的直径规格书就是(10/8)×25.4=31.8mmT8灯管的直径规格书就是(8/8)×25.4=25.4mm [T8的刚好是直径一英寸的灯管] (注:统一宽度39mm、高度52mm)常用的日光灯长度与功率:(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4=16 mm (注:统一宽度23.5mm、高度39mm)常用的日光灯长度与功率:(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm)T4灯管的直径就是(4/8)×25.4=12.7 mm (注:统一宽度21mm、高度32mm)常用的日光灯长度规格书与功率:(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm;22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm)T3.5灯管的直径就是(3.5/8)×25.4=11.1 mmT2灯管的直径就是(2/8)×25.4=6.4 mmLed日光灯管规格书是依照普通日光灯规格书制造的,其规格大至相同,可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能,有利于节省更换的成本。
常规LED日光灯参数客户名称:品名:LED日光灯T8 18W产品型号:T8 18W一,产品外型与普通T8荧光日光灯规格一样。
L=1178mm二,电气参数1、产品型号:TDC-TL8-10022、LED光源:3014 LED3、宽电压:AC180-260V4、整灯功率:18W±1W5、光通量:≥1620LM6、光效:≥90LM/W7、色温范围:2700-7000K8、发光角度:120度9、工作温度:-20-50°C10、外壳:铝型材+光扩散罩三,产品特点:1、高效:使用新型节能环保的LED作为光源,独特的电路控制设计,真正达到高效节能,LED灯管的亮度是普通日光灯亮度的2-3倍,相比传统日光灯可节能65%以上。
2、省电:相同亮度下,传统45W日光灯,每20小时就耗市电1度,18W LED日光灯管55小时耗市电1度。
3、稳定的电性:宽范围电压变化,幅度变化亮度保持恒定不变;启动响应迅速(无需预热时间);频繁开关无损坏现象;非常适合开启次数频繁,电压波动范围大的场合(如声控过道频繁启动场合,大功率设备大幅度波及照明电网场合)。
4、颜色一致性:批量LED日光灯颜色一致性好,适合豪华型高标准大空间照明设计选用。
5、高寿命:LED日光灯寿命为普通日光管的10倍以上,不存在经常更换灯管,整流器,启辉器的问题,色调不变,永久光新,节免了管理维护费用6、环保,LED日光灯除了节能以外,更具有无频闪无红外辐射,显色性能优越之功能。
对人的视力有较好的保护作用。
(一般白炽灯的频闪为60-100Hz/秒),它的能源消耗少,可以减小很多煤矿等其他资源的消耗,能很大程度减小环境污染。
7、线性发光面,无黑影、无光斑,发光均匀,环保、高效、节能8、低光衰:1000H光衰为3%,如下为光衰曲线图图2 老化测试曲线图四,经济效益比1,省电对比:用18W LED 日光灯与40W 普通日光灯与比较,以工此同时业用电1.2元/度,每天10小时,一年使用期统计。
日光灯管长度功率规格及色温色温colo(u)r temperature表示光源光谱质量最通用的指标。
色温是按绝对黑体来定义的,光源的辐射在可见区和绝对黑体的辐射完全相同时,此时黑体的温度就称此光源的色温。
低色温光源的特征是能量分布中,红辐射相对说要多些,通常称为“暖光”;色温提高后,能量分布中,蓝辐射的比例增加,通常称为“冷光”。
一些常用光源的色温为:标准烛光为1930K(开尔文温度单位);钨丝灯为2760-2900K;荧光灯为3000K;闪光灯为3800K;中午阳光为5400K;电子闪光灯为6000K;蓝天为12000-18000K。
在讨论彩色摄影用光问题时,摄影家经常提到“色温”的概念。
色温究竟是指什么? 我们知道,通常人眼所见到的光线,是由7种色光的光谱所组成。
但其中有些光线偏蓝,有些则偏红,色温就是专门用来量度和计算光线的颜色成分的方法,是19世纪末由英国物理学家洛德·开尔文所创立的,他制定出了一整套色温计算法,而其具体确定的标准是基于以一黑体辐射器所发出来的波长。
开尔文认为,假定某一纯黑物体,能够将落在其上的所有热量吸收,而没有损失,同时又能够将热量生成的能量全部以“光”的形式释放出来的话,它产生辐射最大强度的波长随温度变化而变化。
例如,当黑体受到的热力相当于500—550摄氏度时,就会变成暗红色(某红色波长的辐射强度最大),达到1050一1150摄氏度时,就变成黄色……因而,光源的颜色成分是与该黑体所受的温度相对应的。
色温通常用开尔文温度(K)来表示,而不是用摄氏温度单位。
打铁过程中,黑色的铁在炉温中逐渐变成红色,这便是黑体理论的最好例子。
通常我们所用灯泡内的钨丝就相当于这个黑体。
色温计算法就是根据以上原理,用K来对应表示物体在特定温度辐射时最大波长的颜色。
根据这一原理,任何光线的色温是相当于上述黑体散发出同样颜色时所受到的“温度”。
颜色实际上是一种心理物理上的作用,所有颜色印象的产生,是由于时断时续的光谱在眼睛上的反应,所以色温只是用来表示颜色的视觉印象。

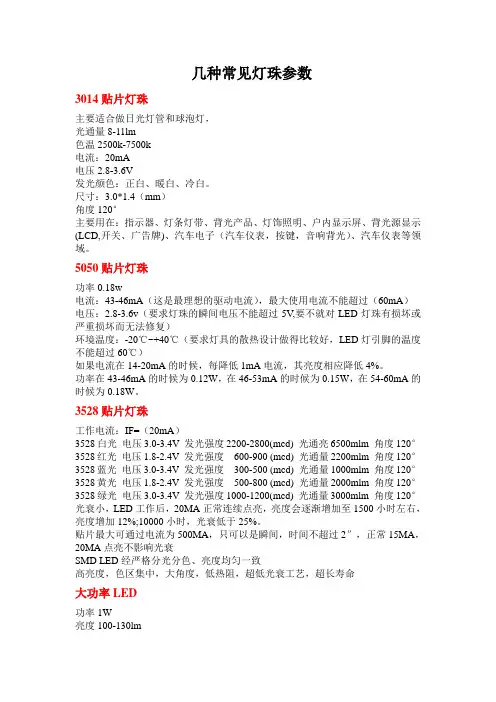

几种常见灯珠参数3014贴片灯珠主要适合做日光灯管和球泡灯,光通量8-11lm色温2500k-7500k电流:20mA电压2.8-3.6V发光颜色:正白、暖白、冷白。
尺寸:3.0*1.4(mm)角度120°主要用在:指示器、灯条灯带、背光产品、灯饰照明、户内显示屏、背光源显示(LCD,开关、广告牌)、汽车电子(汽车仪表,按键,音响背光)、汽车仪表等领域。
5050贴片灯珠功率0.18w电流:43-46mA(这是最理想的驱动电流),最大使用电流不能超过(60mA)电压:2.8-3.6v(要求灯珠的瞬间电压不能超过5V,要不就对LED灯珠有损坏或严重损坏而无法修复)环境温度:-20℃~+40℃(要求灯具的散热设计做得比较好,LED灯引脚的温度不能超过60℃)如果电流在14-20mA的时候,每降低1mA电流,其亮度相应降低4%。
功率在43-46mA的时候为0.12W,在46-53mA的时候为0.15W,在54-60mA的时候为0.18W。
3528贴片灯珠工作电流:IF=(20mA)3528白光电压3.0-3.4V 发光强度2200-2800(mcd) 光通亮6500mlm 角度120°3528红光电压1.8-2.4V 发光强度600-900 (mcd) 光通量2200mlm 角度120°3528蓝光电压3.0-3.4V 发光强度300-500 (mcd) 光通量1000mlm 角度120°3528黄光电压1.8-2.4V 发光强度500-800 (mcd) 光通量2000mlm 角度120°3528绿光电压3.0-3.4V 发光强度1000-1200(mcd) 光通量3000mlm 角度120°光衰小,LED工作后,20MA正常连续点亮,亮度会逐渐增加至1500小时左右,亮度增加12%;10000小时,光衰低于25%。
贴片最大可通过电流为500MA,只可以是瞬间,时间不超过2″,正常15MA,20MA点亮不影响光衰SMD LED经严格分光分色、亮度均匀一致高亮度,色区集中,大角度,低热阻,超低光衰工艺,超长寿命大功率LED功率1W亮度100-130lm电压:3.0-3.4V电流350mA显色值:70-80工作温度-40℃~+85℃贮存温度-40℃~+100℃芯片的大小:以边长表示,芯片尺寸一般为:38-45mΩ,大芯片LED的品质比小芯片的要好。
日光灯管型号名称解释指的是节能灯灯管的口径T2就是直径6.4毫米T3就是直径9.5毫米每一个“T”就是1/8英寸。
一英寸等于25.4毫米T12 直径38.1 mm T10 直径31.8 mm T8 直径25.4 mm T5 直径16 mm T4 直径12.7 mm T3.5 直径11.1 mm T2 直径6.4 mmT 后面的数字,表示灯管周长(厘米)。
例如,T4周长4厘米,T5周长5厘米。
也就是,T后面数字乘上25.4毫米(1英寸)的八分之一,表示它直径。
原来,只有电感镇流器的、“卤粉”做的日光灯。
T后面数字表示灯管的粗细,T5是灯管周长5厘米、T8周长8厘米,等等。
“字”,表示功率。
原来,日光灯管有三个参数,粗细、长短、功率。
不过,只要说出两个参数,第三个也就肯定了。
所以,买日光灯管,你既要说粗细,又要说功率。
例如,“我要买T5的32瓦(字)的灯管”。
现在,有了电子镇流器的、“三基色粉”做的节能型日光灯。
所以,购买时,还要说明,是用哪种镇流器的。
常用的日光灯规格有T8、T5、T4灯管,企业用的三支灯管一组的通常是T5的灯管,很早以前常用的日光灯规格有T10、T12。
"T",代表“Tube”,表示管状的,T后面的数字表示灯管直径。
T8就是有8个“T”,一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8=3.175mm T12灯管的直径就是(12/8)×25.4=38.1 mm T10灯管的直径就是(10/8)×25.4=31.8mm T8灯管的直径就是(8/8)×25.4=25.4mm [T8的刚好是直径一英寸的灯管] (注:统一宽度39mm、高度52mm)常用的日光灯长度与功率:(20w 长620mm; 30w 长926mm; 40w长1230mm) T5灯管的直径就是(5/8)×25.4=16 mm (注:统一宽度23.5mm、高度39mm)常用的日光灯长度与功率:(8w 长310mm; 14w 长570mm; 21w 长870.5mm; 28w 长1170.5mm; 35w 长1475mm) T4灯管的直径就是(4/8)×25.4=12.7 mm (注:统一宽度21mm、高度32mm)常用的日光灯长度与功率:(8w 长341mm; 12w 长443mm; 16w 长487mm; 20w 长534mm; 22w 长734mm; 24w 长874mm; 26w 长1025mm; 28w 长1172mm) T3.5灯管的直径就是(3.5/8)×25.4=11.1 mm T2灯管的直径就是(2/8)×25.4=6.4 mmLed日光灯管是依照普通日光灯规格制造的,其规格大至相同,可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能,有利于节省更换的成本。

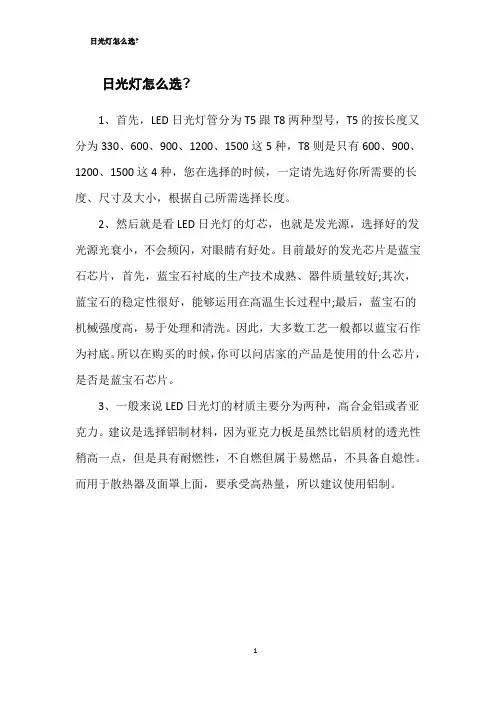

日光灯怎么选?
日光灯怎么选?
1、首先,LED日光灯管分为T5跟T8两种型号,T5的按长度又分为330、600、900、1200、1500这5种,T8则是只有600、900、1200、1500这4种,您在选择的时候,一定请先选好你所需要的长度、尺寸及大小,根据自己所需选择长度。
2、然后就是看LED日光灯的灯芯,也就是发光源,选择好的发光源光衰小,不会频闪,对眼睛有好处。
目前最好的发光芯片是蓝宝石芯片,首先,蓝宝石衬底的生产技术成熟、器件质量较好;其次,蓝宝石的稳定性很好,能够运用在高温生长过程中;最后,蓝宝石的机械强度高,易于处理和清洗。
因此,大多数工艺一般都以蓝宝石作为衬底。
所以在购买的时候,你可以问店家的产品是使用的什么芯片,是否是蓝宝石芯片。
3、一般来说LED日光灯的材质主要分为两种,高合金铝或者亚克力。
建议是选择铝制材料,因为亚克力板是虽然比铝质材的透光性稍高一点,但是具有耐燃性,不自燃但属于易燃品,不具备自熄性。
而用于散热器及面罩上面,要承受高热量,所以建议使用铝制。
1。
1.通用日光灯规格参数A.一般日光灯规格:T8、T5、T10常用的日光灯规格有T8、T5、T4灯管,企业用的三支灯管一组的通常是T5的灯管,很早以前常用的日光灯规格有T10、T12。
B.表示方法:T+“尺寸”"T",代表“Tube”,表示管状的,T后面的数字表示灯管直径。
T8就是有8个“T”,一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8=3.175mmT12灯管的直径就是(12/8)×25.4=38.1 mmT10灯管的直径就是(10/8)×25.4=31.8mmT8灯管的直径就是(8/8)×25.4=25.4mm [T8的刚好是直径一英寸的灯管] (注:统一宽度39mm、高度52mm)T5灯管的直径就是(5/8)×25.4=16 mm (注:统一宽度23.5mm、高度39mm)T4灯管的直径就是(4/8)×25.4=12.7 mm (注:统一宽度21mm、高度32mm)T3.5灯管的直径就是(3.5/8)×25.4=11.1 mmT2灯管的直径就是(2/8)×25.4=6.4 mmC.常用的日光灯长度与功率:(20w 长604mm; 30w 长910mm; 40w长1213mm)604MM PC/铝壳长度588908.8MM PC/铝壳长度892.81213.6MM PC/铝壳长度1197.61514.2MM PC/铝壳长度1498.62.LED日光灯替换通用日光光灯现今市面上的Led日光灯管是依照普通日光灯规格制造的,其规格大至相同,可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能,有利于节省更换的成本。
A普通日光灯介绍普通直管形荧光灯。
这种荧光灯属双端荧光灯。
常见标称功率有4W,6W,8W,12W,15W,20W,30W,36W,40W,65W,80W,85W和125W。
老式日光灯管长度尺寸标准
日光灯是一种比较古老的照明设备,在现代照明市场中,它仍然占据着重要的地位。
日光灯灯管的尺寸标准是如何确定的?
日光灯灯管的尺寸标准一般是按照国家或行业的规定来确定的。
根据国家或行业规定,日光灯灯管的最短长度一般不得小于60厘米,最长长度一般不得超过160厘米,其中,最常见的长度是100厘米、120厘米以及150厘米。
在实际的使用中,日光灯灯管的长度可以按照使用环境不同而有所变化。
一般来说,室内空间较小时,可以使用较短的日光灯灯管;而室内空间较大时,可以使用较长的日光灯灯管。
同时,也可以根据使用者的需求,调整日光灯灯管的长度,以达到最佳的照明效果。
老式日光灯灯管的长度尺寸标准的确定,既是受到国家和行业的规定的制约,也受到使用环境及个人需求的影响。
在选择日光灯灯管时,应根据自身的环境条件和使用需求,选择适当的长度尺寸,以获得最佳的照明效果。
LED日光灯的材料组成及规格参数
LED日光灯是采用超高亮LED白光作为发光光源,外壳为亚克力/铝合金。
外罩可用PC管制作,耐高温达135度。
由于LED的长时间工作会光衰引起老化,尤其对大功率LED来说,光衰问题更加严重。
所以在衡量LED的寿命时,仅仅以灯的损坏来作为LED寿命的终点是远远不够的,应该以LED的光衰减百分比来规定LED 的寿命。
LED日光灯以质优、耐用、节能为主要特点,投射角度调节范围大,15W的亮度相当于普通40W日光灯,抗高温,防潮防水,防漏电。
使用电压有:110V、220V可选,外罩可选玻璃或PC材质。
灯头与普通日光灯一样。
LED日光灯材料组成与外观:
1、LED日光灯由多颗超亮度小功率LED、透光性高的PC外罩、散热铝件及电源组成。
2、LED日光灯采用的光源有草帽头和贴片灯珠两种型号。
其中常用的贴片灯珠有3528、5050、1W大功率等。
3、LED日光灯外壳有两种:
1)透明的PC外壳,透光性能高,可看到里面的灯珠;
2)半透明的磨砂外壳,光线透出较柔和。
4、LED日光灯内置电源,工作电压为宽电压,从85V到265V均可使用。
5、LED日光灯可做成红、黄、蓝、绿、白、暖白颜色。
LED日光灯基本规格参数:
T5:目前LEDT5灯管规格
T8:目前T8部分规格
LED日光灯管适用范围:写字楼、工厂、商场、学校、居家等室内照明。
For personal use only in study and research; not for commercial useT8、T5、T4灯管及LED灯管规格、长度与功率规格直径:常用的是T8、T5、T4灯管,还有T10、T12。
那么,这个“T”代表“T u b e”,表示这个东西是管状的, T后面的数字表示灯管直径。
每一个“T”就是1/8英寸,一英寸等于25.4 mm。
那么每一个“T”就是25.4÷8=3.175mm,那么T8灯管的直径就是25.4mm。
T12灯管的直径就是(12/8)×25.4=38.1 mmT10灯管的直径就是(10/8)×25.4=31.8mmT8灯管的直径就是(8/8)×25.4=25.4mm (T8的刚好是直径一英寸的灯管) T5灯管的直径就是(5/8)×25.4=16 mmT4灯管的直径就是(4/8)×25.4=12.7 mm其他灯管的管径尺寸依此类推:T3.5 直径11.1 mm T2 直径6.4 mm长度与功率:T8灯管的长度(注:统一宽度39mm、高度52mm)20w 长620mm;30w 长926mm;40w长1230mm;T5灯管的长度(注:统一宽度23.5mm、高度39mm)8w 长310mm;14w 长570mm;21w 长870.5mm;28w 长1170.5mm;35w 长1475mm;T4灯管的长度(注:统一宽度21mm、高度32mm)8w 长341mm;12w 长443mm;16w 长487mm;20w 长534mm;22w 长734mm;24w 长874mm;26w 长1025mm;28w 长1172mm;T5和T4,T8有啥区别呢? 理论上,越细的灯管效率越高,也就是说相同瓦数发光越多。
为了节约成本,T5、T4都采用了微型支架的形式出售,就是镇流器含在支架的微型空间里面,这种镇流器的效率和质量一般都不大好,导致应该很高效率的灯管反而不如常规的T8灯管亮,寿命方面也有点打折。
产品名称:led日光灯-日光灯管-智能日光管-感应日光灯功率9w、18W颜色暖白/正白/冷白电压交流电85-265V色温2700k-7000kLED光源贴片2835流明值 1700LMLED数目144、288颗功率因素>95%工作频率50-60HZ堵头T8-G13材质铝基板+PC罩寿命5万个小时视角120°工作环境-40℃至50℃显色指数>78产品尺寸900*26mm、1200*26mm产品用途:适用工厂:办公室、银行、医院、商场、地铁、学校等其他需要高亮度且节能的室内照明场所。
【产品特性】:1、LED灯管节电高达70%以上,寿命为普通灯管的10倍以上,几乎是免维护,约半年节省下来的费用就可以收回成本。
2、清静舒适,没有噪音。
LED灯具不会产生噪音,对于使用精密电子仪器的场合为上佳之选。
适合于图书馆、办公室之类的场所。
3、光线柔和,保护眼睛。
传统的日光灯使用的是交流电,所以每秒钟会产生100—120次的频闪。
LED灯不会产生闪烁现象,保护眼睛不受伤害。
4、无紫外线,没有蚊虫。
LED灯具不会产生紫外线,不会像传统灯具那样有很多蚊虫围绕在灯体周围,因此室内会变得更加干净卫生整洁。
5、宽电压输入:传统的日光灯是通过整流器释放的高电压来点亮的,当电压降低时则无法点亮。
而led灯具在90V一290V电压之间都能点亮,并能相应调整灯光亮度,宽电压范围,全球通用。
90V~260VAC全电压范围恒流,保证寿命及亮度不受电压波动影响。
6、采用科学合理的配光技术,使LED点光源扩展为面光源,增大发光面,消除眩光,升华视觉效果;光谱纯,无频闪,光线柔和,消除了传统光源频闪引起的视觉疲劳。
7、透镜与灯罩一体化设计,同时具备聚光与防护作用,发光效率高,避免了光的重复浪费;多种色温可选。
显色指数高,显色性好。
8、采用自主开发、生产的恒流驱动,散热器与灯座一体化设计,效率高,热量低,恒流精度高。
9、优质可靠的台湾晶元原装光源,LED寿命1000,000小时以上,是传统钨丝灯的100倍以上,比传统白炽灯节电80%以上,相同功率下亮度是白炽灯的10倍。
08:11 |只看该作者|倒序浏览
但有时我们由于情况特殊或场地条件所限,而不能采用照明软件模拟计算时,在计算地板、桌面、作业台面平均照度可以用下列基本公式进行,略估算出灯具:照度(勒克斯lx)=光通量(流明lm)/面积(平方米m2) 即平均1勒克斯(lx)的照度,是1流明(lm)的光通量照射在1平方米(m2)面积上的亮度。
用这种方法求房间地板面的平均照度时,在整体照明灯具的情况下,可以用下列公式进行计算。
平均照度(Eav)= 单个灯具光通量Φ×灯具数量(N)×空间利用系数(CU)×维护系数(K)÷地
板面积(长×宽)。
1.通用日光灯规格参数
A.一般日光灯规格:T8、T5、T10
常用的日光灯规格有T8、T5、T4灯管,企业用的三支灯管一组的通常是T5的灯管,很早以前常用的日光灯规格有T10、T12。
B.表示方法:T+“尺寸”
"T",代表“Tube”,表示管状的,T后面的数字表示灯管直径。
T8就是有8个“T”,一个“T”就是1/8英寸。
一英寸等于25.4毫米。
那么每一个“T”就是25.4÷8=3.175mm
T12灯管的直径就是(12/8)×25.4=38.1 mm
T10灯管的直径就是(10/8)×25.4=31.8mm
T8灯管的直径就是(8/8)×25.4=25.4mm [T8的刚好是直径一英寸的灯管] (注:统一宽度39mm、高度52mm)
T5灯管的直径就是(5/8)×25.4=16 mm (注:统一宽度23.5mm、高度39mm)
T4灯管的直径就是(4/8)×25.4=12.7 mm (注:统一宽度21mm、高度32mm)
T3.5灯管的直径就是(3.5/8)×25.4=11.1 mm
T2灯管的直径就是(2/8)×25.4=6.4 mm
C.常用的日光灯长度与功率:
(20w 长604mm; 30w 长910mm; 40w长1213mm)
604MM PC/铝壳长度588
908.8MM PC/铝壳长度892.8
1213.6MM PC/铝壳长度1197.6
1514.2MM PC/铝壳长度1498.6
2.LED日光灯替换通用日光光灯
现今市面上的Led日光灯管是依照普通日光灯规格制造的,其规格大至相同,可以不更换支架的前提下方便地将LED日光灯替换普通日光灯以达到环保节能,有利于节省更换的成本。
A普通日光灯介绍
普通直管形荧光灯。
这种荧光灯属双端荧光灯。
常见标称功率有4W,6W,8W,12W,15W,20W,30W,36W,40W,65W,80W,85W和125W。
管径用T5,T8,T10,T12。
灯头用G5,G13。
目前较多采用T5和T8。
T5显色指数>30,显色性好,对色彩丰富的物品及环境有比较理想的照明效果,光衰小,寿命长,平均寿命达10000小时。
为了方便安装、降低成本和安全起见,许多直管形荧光灯的镇流器都安装在支架内,构成自镇流型荧光灯。
种类上除直型以外,还有彩色直管型荧光灯、环形荧光灯。
单端紧凑型节能荧光灯。
原理:主要用放电产生的紫外辐射激发荧光粉而发光的放电灯称为荧光灯。
B.LED日光灯取代普通荧光灯的可行性分析
数字说明:
A.显色指数上,普通荧光灯显色指数为50-65之间,LED日光灯的显色指数则可以高达95.
B.寿命上,普通荧光灯寿命一般在700~1000小时,而LED日光灯则可以做到30000~50000小时。
C.发光效率,普通荧光灯发光效率在荧光灯50~70流明/瓦,而LED发光效率则在50~200流明/瓦。
D.节能上,LED单管功率0.03~0.06瓦,采用直流驱动,单管驱动电压1.5~3.5伏,电流15~20毫安,反应速度快,可在高频操作。
同样照明效果下,耗电量是荧光灯管的二分之一。
就桥梁护栏灯例,同样效果的一支日光灯40多瓦,而采用LED每支的功率只有8瓦。
节电效果比较:
以12WLED日光灯与36W传统日光灯相比较:
以每天亮18个小时,一年计算传统日光灯(实际功率42W)耗电为:
42W×18=756W,按每千瓦耗电1度计算算出耗电为0.756度,按每度0.9元计算电费为0.68元,每月按30天计算,一个月为20.4元,一年(12个月)总电费为244.8元,总耗电272.16度。
以每天亮18个小时,一年计算LED日光灯耗电为:
12W×18=216W,按每千瓦耗电1度计算算出耗电为0.216度,每度0. 9元计算电费为0.194元,每月按30天计算,一个月为5.82元,一年(12个月)总电费为69.84元,总耗电为度77.76度。
按照一般100盏日光灯计算:
普通日光灯全年耗电:每盏一年耗电272.16度×100盏=27216度电×0.90元=24494.4元。
LED日光灯全年耗电:每盏一年耗电77.76度×100盏=7776度电×0. 90元=6998.4元。
两者比较可以得出,100盏LED日光灯一年直接节电为19440度电,直接节约电费为17496元。
节能率达71%。
其他优点:
(1).安全可靠性强
发热量低,无热辐射,冷光源,可以安全抵摸:能精确控制光型及发光角度,光色柔和,无眩光;不含汞、钠元素等可能危害健康的物质。
内置微处理系统可以控制发光强度,调整发光方式,实现光与艺术结合。
(2).有利于环保
LED光源为全固体发光体,耐震、耐冲击不易破碎,废弃物可回收,没有污染。
光源体积小,可以随意组合,易开发成轻便薄短小型照明产品,也便于安装和维护。
(3)电压可调80V~245V 传统的日光灯是通过整流器释放的高电压
来点亮的,当电压降低时则无法点亮。
而LED灯具在一定范围的电压之内都能点亮,还能调整光亮度。
(4)安装方便,将市电220V直接接到LED灯具两端即可,不需使用镇
流器、起辉器等附件。
资金投入及回报周期
通过以上节电效果的计算,如果按每只280元的价格将传统日光灯更换成LED日光灯,根据每只LED日光灯每年节约174.96元计算,其资金回收期约为一年半左右。
如果再考虑到传统日光灯更换镇流器、起辉器维护的费用以及由于电压不稳造成的一切损失,使得传统日光灯日常维护成本的增加。
LED日光灯的资金回收期还会缩短。
技术问题分析
通过以上对LED灯具替代常规灯具的可行性分析,从理论上证明此种替代方式是可行的,但在LED灯具实际应用中还存在着如下主要技术问题:
A.光通量有待进一步提高。
采用 LED 作为照明光源,必须可以发出更多的光,必须具有更高的能量效率。
B.LED发出的光与自然光仍有一定的差距。
白光LED发出的白光带有蓝色光的成分,在这种光的照明下,人们的视觉不很自然。
C.价格较高。
经市场调研,现LED日光灯的单价为280元/只,这
是影响 LED 照明普及的主要原因。
3.LED日光灯产品分析
A.零部件:灯头、基板(PCB或者铝基板)、PC罩、铝散热壳、驱动
电源、LED光源
光源:l ed日光灯适合用SMD3528或5050来做光源,因为它们的导热效果好且亮度高一些,也有用直插式的(如草帽那种食人鱼led),但散热效果会差很多,容易出现光衰。
从价格来说,SMD灯珠高于直插的,但从性价比来说前
者高于后者。
用G13的灯座。
