图像处理技术 - 模板匹配算法

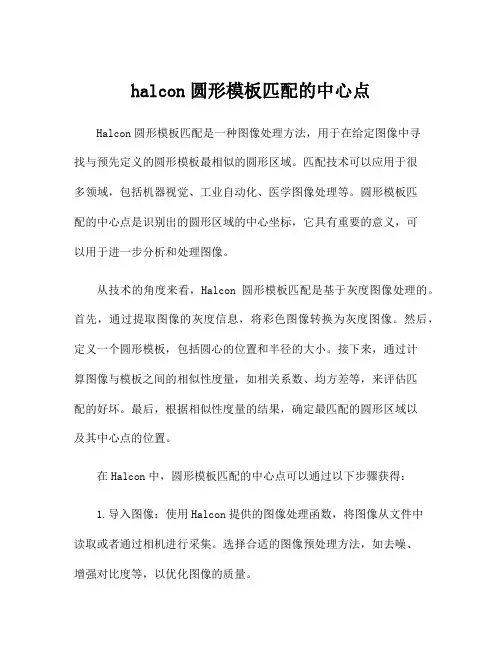

halcon圆形模板匹配的中心点Halcon圆形模板匹配是一种图像处理方法，用于在给定图像中寻找与预先定义的圆形模板最相似的圆形区域。

匹配技术可以应用于很多领域，包括机器视觉、工业自动化、医学图像处理等。

圆形模板匹配的中心点是识别出的圆形区域的中心坐标，它具有重要的意义，可以用于进一步分析和处理图像。

从技术的角度来看，Halcon圆形模板匹配是基于灰度图像处理的。

首先，通过提取图像的灰度信息，将彩色图像转换为灰度图像。

然后，定义一个圆形模板，包括圆心的位置和半径的大小。

接下来，通过计算图像与模板之间的相似性度量，如相关系数、均方差等，来评估匹配的好坏。

最后，根据相似性度量的结果，确定最匹配的圆形区域以及其中心点的位置。

在Halcon中，圆形模板匹配的中心点可以通过以下步骤获得：1.导入图像：使用Halcon提供的图像处理函数，将图像从文件中读取或者通过相机进行采集。

选择合适的图像预处理方法，如去噪、增强对比度等，以优化图像的质量。

2.定义圆形模板：通过Halcon提供的模板定义函数，以指定圆形模板的参数，包括圆心位置和半径大小。

根据具体的应用需求，可以通过交互方式调整模板参数，以获取最佳的匹配结果。

3.进行模板匹配：使用Halcon的模板匹配函数，将图像和模板作为输入，通过计算相似性度量来获得匹配的结果。

Halcon提供了多种度量方法，如相关系数、均方差、灰度差异等，可以根据具体需求选择合适的度量方法。

4.查找匹配结果：根据模板匹配的结果，通过Halcon提供的区域操作函数，可以提取出与模板最匹配的圆形区域。

通过计算区域的中心坐标，即可获得圆形模板匹配的中心点的位置。

5.后续处理和分析：根据实际需求，可以对匹配到的圆形区域进行进一步的处理和分析。

例如，可以计算圆形的面积、周长等形状参数，或者根据中心点的位置进行其他相关的图像处理操作。

总的来说，Halcon圆形模板匹配的中心点是通过计算相似性度量和区域操作，从预定义的圆形模板中获得的。

图像处理中的基本算法和技巧图像处理是一门非常重要的技术，它对于各种领域都有着广泛的应用。

而在图像处理中，基本算法和技巧是非常关键的。

接下来，我们将会详细地介绍几种常用的基本算法和技巧。

一、图像滤波图像滤波是一种常用的图像处理方法，它可以用来去除图像中的噪点和平滑图像等。

在图像滤波中，常用的滤波器有高斯滤波器和中值滤波器。

高斯滤波器是一种线性滤波器，它可以对图像进行平滑处理。

在高斯滤波器中，通过调整高斯核的大小和标准差来控制平滑的程度。

一般情况下，高斯核的大小和标准差越大，平滑程度就越高。

而中值滤波器则是一种非线性滤波器，它可以有效地去除图像中的椒盐噪声和斑点噪声。

二、图像变换图像变换是指对图像进行变形、旋转和缩放等操作。

在图像变换中，常用的方法有仿射变换和透视变换。

仿射变换是指在二维平面上对图像进行平移、旋转、缩放和倾斜等操作，使得变换后的图像与原始图像相似。

而透视变换则是仿射变换的一种扩展，它可以对三维物体进行投影变换，并将其映射为二维图像。

三、图像分割图像分割是指将图像分成若干个互不重叠的子区域的过程。

其目的是为了提取图像的某些特征，如边缘、轮廓和区域等。

在图像分割中，常用的方法有阈值分割、区域生长和边缘检测等。

阈值分割是指通过设置灰度值的阈值，将图像中的像素分为两类：前景和背景。

区域生长则是通过确定种子点，逐步生长出与之相邻的图像区域。

而边缘检测则是通过寻找图像中的边缘，来分割出图像的各个部分。

四、图像识别图像识别是指通过对图像中的特征进行鉴别，从而实现对该图像的识别。

在图像识别中，常用的方法有模板匹配、特征提取和分类器学习等。

模板匹配是指将一个已知的区域模板与待识别图像进行匹配，从而找到与该模板最相似的区域。

特征提取则是指通过对图像中的特征进行分析和提取，来实现对图像的识别。

而分类器学习则是通过对大量的样本进行学习和分类，来实现对图像的自动识别。

以上就是图像处理中的基本算法和技巧，它们在实际应用中都有着非常广泛的应用。

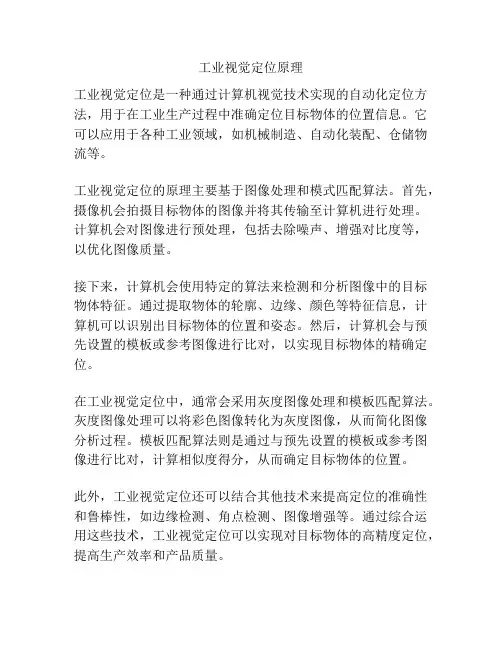

工业视觉定位原理
工业视觉定位是一种通过计算机视觉技术实现的自动化定位方法，用于在工业生产过程中准确定位目标物体的位置信息。

它可以应用于各种工业领域，如机械制造、自动化装配、仓储物流等。

工业视觉定位的原理主要基于图像处理和模式匹配算法。

首先，摄像机会拍摄目标物体的图像并将其传输至计算机进行处理。

计算机会对图像进行预处理，包括去除噪声、增强对比度等，以优化图像质量。

接下来，计算机会使用特定的算法来检测和分析图像中的目标物体特征。

通过提取物体的轮廓、边缘、颜色等特征信息，计算机可以识别出目标物体的位置和姿态。

然后，计算机会与预先设置的模板或参考图像进行比对，以实现目标物体的精确定位。

在工业视觉定位中，通常会采用灰度图像处理和模板匹配算法。

灰度图像处理可以将彩色图像转化为灰度图像，从而简化图像分析过程。

模板匹配算法则是通过与预先设置的模板或参考图像进行比对，计算相似度得分，从而确定目标物体的位置。

此外，工业视觉定位还可以结合其他技术来提高定位的准确性和鲁棒性，如边缘检测、角点检测、图像增强等。

通过综合运用这些技术，工业视觉定位可以实现对目标物体的高精度定位，提高生产效率和产品质量。

文章主题：Halcon基于边缘的模板匹配算法探析一、引言在机器视觉领域，模板匹配是一种常用的图像处理方法，用于在一幅图像中寻找特定的模式或对象。

而Halcon作为一款智能视觉软件库，其基于边缘的模板匹配算法备受关注。

本文将就Halcon基于边缘的模板匹配算法进行深入探讨，以帮助读者更全面地理解这一主题。

二、Halcon基于边缘的模板匹配算法概述Halcon基于边缘的模板匹配算法是一种高级的模式识别技术，它通过检测图像中的边缘信息，并利用这些边缘特征进行模式匹配。

该算法主要包括边缘提取、模板生成和匹配验证三个步骤。

1. 边缘提取在Halcon中，边缘提取是通过边缘检测滤波器进行的。

常用的边缘检测算子包括Sobel、Prewitt和Canny等。

通过这些算子可以将图像中的边缘特征提取出来，形成边缘模型。

2. 模板生成在模板生成阶段，Halcon会通过提取的边缘信息来生成待匹配的模板。

模板的生成需要考虑到图像的尺度、旋转、光照等因素，以保证模板的鲁棒性和准确性。

3. 匹配验证匹配验证是模板匹配算法的核心步骤，Halcon基于边缘的模板匹配算法通过对图像进行模板匹配，并对匹配结果进行验证和优化，以确保匹配的准确性和稳定性。

三、Halcon基于边缘的模板匹配算法的特点相比于传统的模板匹配算法，Halcon基于边缘的模板匹配算法具有以下几点突出特点：1. 鲁棒性强由于边缘特征包含了物体的轮廓和形状等重要信息，因此Halcon基于边缘的模板匹配算法对光照、变形等因素的鲁棒性较强，能够更准确地匹配目标对象。

2. 适用性广Halcon基于边缘的模板匹配算法不受物体颜色、纹理等因素的影响，因此适用于各种场景和对象的匹配识别，具有较强的通用性和适用性。

3. 计算速度快由于边缘特征的提取和匹配计算相对简单，Halcon基于边缘的模板匹配算法在计算速度上具有一定的优势，能够实现实时性要求较高的应用场景。

四、个人观点与总结在我看来，Halcon基于边缘的模板匹配算法在实际应用中具有广泛的前景。

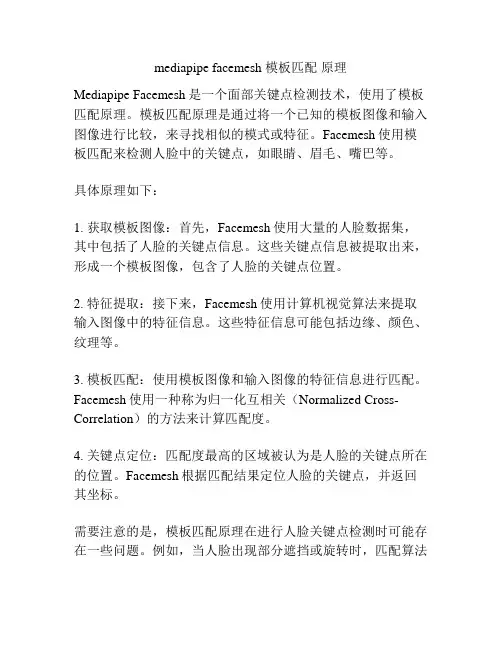

mediapipe facemesh 模板匹配原理
Mediapipe Facemesh是一个面部关键点检测技术，使用了模板匹配原理。

模板匹配原理是通过将一个已知的模板图像和输入图像进行比较，来寻找相似的模式或特征。

Facemesh使用模板匹配来检测人脸中的关键点，如眼睛、眉毛、嘴巴等。

具体原理如下：
1. 获取模板图像：首先，Facemesh使用大量的人脸数据集，其中包括了人脸的关键点信息。

这些关键点信息被提取出来，形成一个模板图像，包含了人脸的关键点位置。

2. 特征提取：接下来，Facemesh使用计算机视觉算法来提取输入图像中的特征信息。

这些特征信息可能包括边缘、颜色、纹理等。

3. 模板匹配：使用模板图像和输入图像的特征信息进行匹配。

Facemesh使用一种称为归一化互相关（Normalized Cross-Correlation）的方法来计算匹配度。

4. 关键点定位：匹配度最高的区域被认为是人脸的关键点所在的位置。

Facemesh根据匹配结果定位人脸的关键点，并返回其坐标。

需要注意的是，模板匹配原理在进行人脸关键点检测时可能存在一些问题。

例如，当人脸出现部分遮挡或旋转时，匹配算法
可能会失败。

为了提高检测的准确性，Mediapipe Facemesh还
结合了其他技术，如深度学习和图像处理，以实现更好的性能。

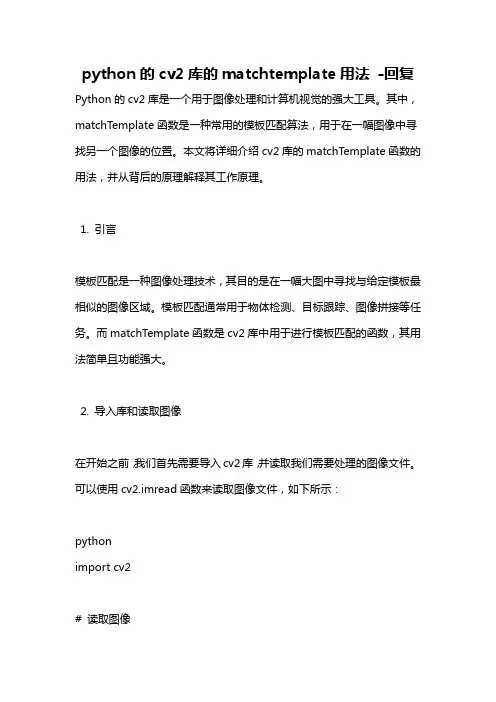

python的cv2库的matchtemplate用法-回复Python的cv2库是一个用于图像处理和计算机视觉的强大工具。

其中，matchTemplate函数是一种常用的模板匹配算法，用于在一幅图像中寻找另一个图像的位置。

本文将详细介绍cv2库的matchTemplate函数的用法，并从背后的原理解释其工作原理。

1. 引言模板匹配是一种图像处理技术，其目的是在一幅大图中寻找与给定模板最相似的图像区域。

模板匹配通常用于物体检测、目标跟踪、图像拼接等任务。

而matchTemplate函数是cv2库中用于进行模板匹配的函数，其用法简单且功能强大。

2. 导入库和读取图像在开始之前，我们首先需要导入cv2库，并读取我们需要处理的图像文件。

可以使用cv2.imread函数来读取图像文件，如下所示：pythonimport cv2# 读取图像img = cv2.imread('image.jpg', 0)在上述代码中，我们使用了"image.jpg"作为图像文件的路径，并且将`0`作为第二个参数传递给`cv2.imread`函数。

这里的`0`表示以灰度模式读取图像，如果不传入此参数，默认图像将以BGR模式读取。

3. 定义模板模板是我们需要在图像中匹配的小图像。

在使用matchTemplate函数之前，我们需要定义一个模板。

可以使用cv2.imread函数读取模板图像文件，如下所示：python# 读取模板template = cv2.imread('template.jpg', 0)与读取图像时一样，我们同样可以传递`0`作为第二个参数，以灰度模式读取模板。

4. 执行模板匹配在定义了图像和模板之后，我们可以使用`cv2.matchTemplate`函数执行模板匹配操作。

此函数可以接受七个参数，其中图像和模板是必需的参数。

python# 执行模板匹配result = cv2.matchTemplate(img, template, cv2.TM_CCOEFF)上述代码中，我们传递了三个参数给`cv2.matchTemplate`函数。

基于形状的模板匹配原理halcon实现步骤
基于形状的模板匹配是一种图像处理技术，其原理是使用形状模板与目标图像进行匹配，以实现目标检测、识别和定位等功能。

以下是基于形状的模板匹配的原
理和Halcon实现步骤：
原理：
基于形状的模板匹配的原理是将形状模板与目标图像进行匹配，以找到最佳的匹配结果。

该方法通常使用边缘特征、轮廓特征、矩特征等形状特征来描述模板和目标图像的形状特性。

在匹配过程中，通过计算模板与目标图像之间的相似度、距离等度量值，以确定最佳的匹配位置和旋转角度等参数。

Halcon实现步骤：
1.创建形状模板：首先需要准备一个形状模板，可以使用Halcon提供的函数和工具箱
创建或导入已有的模板。

2.加载目标图像：使用Halcon的图像处理函数加载需要进行匹配的目标图像。

3.预处理图像：对目标图像进行必要的预处理，如滤波、降噪、边缘检测等，以提高
匹配精度和稳定性。

4.特征提取：使用Halcon提供的特征提取函数，从形状模板和目标图像中提取形状特
征，如边缘、轮廓、矩等。

5.模板匹配：将提取出的形状特征与形状模板进行匹配，计算相似度、距离等度量值，
以确定最佳的匹配位置和旋转角度等参数。

6.结果输出：将匹配结果输出到控制台或保存到文件中，以便后续处理和应用。

需要注意的是，基于形状的模板匹配方法对于光照变化、噪声干扰、遮挡等情况具有一定的鲁棒性，但在旋转、缩放等情况下可能会出现匹配精度下降的问题。

因此，在实际应用中需要根据具体场景和需求选择合适的算法和参数设置。

模板匹配算法首先，模板匹配算法的基本原理是通过计算给定图像与模板图像之间的相似度来实现匹配。

在实际应用中，通常采用的是灰度图像，因为灰度图像只有一个通道，计算起来相对简单。

常用的相似度计算方法有平方差匹配、相关性匹配和归一化互相关匹配等。

其中，平方差匹配是最简单的一种方法，它通过计算两幅图像对应像素之间的差的平方和来得到相似度。

相关性匹配则是通过计算两幅图像的亮度之间的相关性来得到相似度。

而归一化互相关匹配则是将两幅图像进行归一化后再进行相关性匹配，以消除亮度差异的影响。

这些方法各有优缺点，可以根据实际情况选择合适的方法。

其次，常用的模板匹配算法有暴力匹配、快速匹配和优化匹配等。

暴力匹配是最简单的一种方法，它通过遍历给定图像的每一个像素来计算相似度，然后找到最相似的部分。

虽然暴力匹配的计算量大，但是它的原理简单，容易实现。

快速匹配则是通过一些优化的数据结构和算法来加速匹配过程，例如使用积分图像和积分图像模板来实现快速匹配。

而优化匹配则是通过一些启发式方法和优化算法来进一步提高匹配的准确度和速度。

这些算法各有特点，可以根据实际需求选择合适的算法。

最后，模板匹配算法在实际应用中有着广泛的应用。

例如在人脸识别、指纹识别、车牌识别和医学图像处理等领域都有着重要的应用。

在人脸识别中，可以通过模板匹配算法来实现人脸的定位和识别。

在指纹识别中，可以通过模板匹配算法来实现指纹的匹配和比对。

在车牌识别中，可以通过模板匹配算法来实现车牌的定位和识别。

在医学图像处理中，可以通过模板匹配算法来实现病灶的定位和识别。

这些应用都充分展示了模板匹配算法在实际中的重要性和价值。

综上所述，模板匹配算法是一种常用的图像处理和模式识别技术，它通过计算给定图像与模板图像之间的相似度来实现匹配。

常用的相似度计算方法有平方差匹配、相关性匹配和归一化互相关匹配等。

常用的模板匹配算法有暴力匹配、快速匹配和优化匹配等。

模板匹配算法在实际应用中有着广泛的应用，包括人脸识别、指纹识别、车牌识别和医学图像处理等领域。

模板匹配算法template match什么是模板匹配算法，它如何工作，以及在不同领域中的应用。

一、引言随着计算机技术的不断发展和应用，图像处理成为了一个非常重要的领域。

在图像处理中，模板匹配算法（Template Matching Algorithm）是一种常用的图像识别和匹配方法。

它可以通过与给定模板的比较来查找并定位图像中的目标。

模板匹配算法被广泛应用于自动化生产、图像检索、特征识别等领域。

二、模板匹配算法的工作原理模板匹配算法的工作原理非常直观。

它基于以下两个假设：首先，假设要匹配的目标是与所提供的模板非常相似的；其次，假设模板在图像中的位置是相对固定的。

根据这两个假设，算法会从图像的每个像素位置开始，将模板与图像进行比较，并计算出相似度得分。

然后，从这些得分中选择最高的得分作为匹配结果。

具体地说，模板匹配算法通常按照以下步骤进行：1. 选择合适的模板：根据需求选择一个合适的模板，该模板是与目标非常相似的图像。

2. 图像预处理：为了提高匹配的准确性和效率，可以对图像进行一些预处理，如图像平滑、图像增强等操作。

3. 设置匹配阈值：根据具体情况，设置一个匹配阈值，当匹配得分高于该阈值时认为匹配成功。

4. 匹配过程：从图像的每个像素位置开始，将模板与图像进行比较。

比较的方法可以是简单的像素相减、相关性系数等。

通过计算得到的相似度得分，将其与之前得到的最高得分进行比较，更新最高得分和最佳位置。

5. 输出匹配结果：根据匹配得分和设定的阈值，输出匹配结果。

如果匹配得分超过了阈值，则判定为匹配成功，并输出匹配位置或其他相关信息。

三、模板匹配算法的应用模板匹配算法在各个领域都有广泛的应用。

以下是几个常见的应用示例：1. 自动化生产：模板匹配算法可以用于自动化生产线上的质量控制。

例如，在电子产品制造中，通过与预先设定的模板进行比较，检测零件的正常组装和位置。

2. 图像检索：模板匹配算法可以在大型图像数据库中进行图像检索。

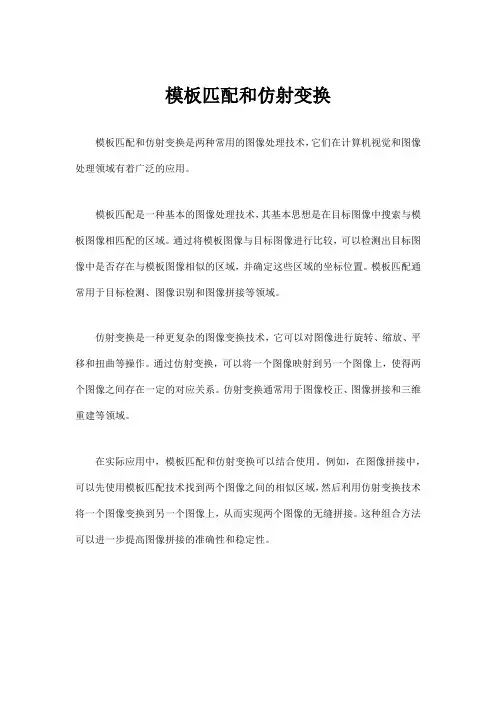

模板匹配和仿射变换
模板匹配和仿射变换是两种常用的图像处理技术，它们在计算机视觉和图像处理领域有着广泛的应用。

模板匹配是一种基本的图像处理技术，其基本思想是在目标图像中搜索与模板图像相匹配的区域。

通过将模板图像与目标图像进行比较，可以检测出目标图像中是否存在与模板图像相似的区域，并确定这些区域的坐标位置。

模板匹配通常用于目标检测、图像识别和图像拼接等领域。

仿射变换是一种更复杂的图像变换技术，它可以对图像进行旋转、缩放、平移和扭曲等操作。

通过仿射变换，可以将一个图像映射到另一个图像上，使得两个图像之间存在一定的对应关系。

仿射变换通常用于图像校正、图像拼接和三维重建等领域。

在实际应用中，模板匹配和仿射变换可以结合使用。

例如，在图像拼接中，可以先使用模板匹配技术找到两个图像之间的相似区域，然后利用仿射变换技术将一个图像变换到另一个图像上，从而实现两个图像的无缝拼接。

这种组合方法可以进一步提高图像拼接的准确性和稳定性。

总的来说，模板匹配和仿射变换都是非常重要的图像处理技术，它们在各种应用场景中发挥着重要的作用。

随着计算机视觉技术的不断发展，这两种技术也将不断得到改进和完善。

1、模板匹配法：在机器识别事物的过程中，常常需要把不同传感器或同一传感器在不同时间、不同成像条件下对同一景象获取的两幅或多幅图像在空间上对准，或根据已知模式到另一幅图像中寻找相应的模式，这就叫匹配。

在遥感图像处理中需要把不同波段传感器对同一景物的多光谱图像按照像点对应套准，然后根据像点的性质进行分类。

如果利用在不同时间对同一地面拍摄的两幅照片，经套准后找到其中特征有了变化的像点，就可以用来分析图中那些部分发生了变化；而利用放在一定间距处的两只传感器对同一物体拍摄得到两幅图片，找出对应点后可计算出物体离开摄像机的距离，即深度信息。

一般的图像匹配技术是利用已知的模板利用某种算法对识别图像进行匹配计算获得图像中是否含有该模板的信息和坐标；2、基本算法：我们采用以下的算式来衡量模板T（m,n)与所覆盖的子图Sij（i,j)的关系，已知原始图像S(W,H)，如图所示：利用以下公式衡量它们的相似性：上述公式中第一项为子图的能量，第三项为模板的能量，都和模板匹配无关。

第二项是模板和子图的互为相关，随（i,j）而改变。

当模板和子图匹配时，该项由最大值。

在将其归一化后，得到模板匹配的相关系数：当模板和子图完全一样时，相关系数R(i,j) = 1。

在被搜索图S中完成全部搜索后，找出R的最大值Rmax(im,jm)，其对应的子图Simjm即位匹配目标。

显然，用这种公式做图像匹配计算量大、速度慢。

我们可以使用另外一种算法来衡量T和Sij的误差，其公式为：计算两个图像的向量误差，可以增加计算速度，根据不同的匹配方向选取一个误差阀值E0，当E(i,j)>E0时就停止该点的计算，继续下一点的计算。

最终的实验证明，被搜索的图像越大，匹配的速度越慢；模板越小，匹配的速度越快；阀值的大小对匹配速度影响大；3、改进的模板匹配算法将一次的模板匹配过程更改为两次匹配；第一次匹配为粗略匹配。

取模板的隔行隔列数据，即1/4的模板数据，在被搜索土上进行隔行隔列匹配，即在原图的1/4范围内匹配。

基于模板匹配的图像配准算法问题陈述在图像配准过程中，我们需要寻找一种方法将一个图像（目标图像）与另一个图像（模板图像）对齐。

模板匹配算法通过在目标图像中搜索与模板图像最相似的部分来确定图像之间的对应关系。

然而，在实际应用中，由于图像内容复杂多变、噪声干扰和视角差异等问题，使得模板匹配算法的准确性受到了挑战。

研究现状目前，已经有很多研究者提出了各种基于模板匹配的图像配准算法，这些算法在处理各种图像配准问题时各有优劣。

其中，最为经典的是基于灰度值的模板匹配算法，它通过计算目标图像与模板图像的像素灰度值差异来确定匹配位置。

这种算法简单易实现，但在处理噪声较大或者光照不均的图像时，其性能会受到很大影响。

为了提高匹配精度，研究者们还提出了基于特征的模板匹配算法。

这种算法通过提取图像中的边缘、角点、纹理等特征来进行匹配，从而在一定程度上提高了匹配精度。

然而，基于特征的模板匹配算法对于视角差异和形变较大的图像处理效果并不理想。

算法原理基于模板匹配的图像配准算法主要分为以下几个步骤：确定模板图像：选择一张较小尺寸的图像作为模板，可以手动选择或者通过预处理自动确定。

计算相似度：在目标图像中搜索与模板图像最相似的部分，通过计算相似度得分来判断是否匹配。

确定搜索范围：为了减少计算量，通常会限制搜索范围，例如在目标图像中划定一个矩形区域进行搜索。

迭代搜索：通过不断调整搜索范围和相似度计算方法，逐步提高匹配精度。

实验设计与结果分析在实验中，我们选取了不同类型的图像进行配准，包括自然场景、人脸、文字等。

为了评估算法性能，我们采用了客观评价标准，如准确率、召回率和F1分数等。

实验结果表明，基于模板匹配的图像配准算法在不同类型的图像配准问题上均取得了较好的效果，准确率和F1分数均优于其他同类算法。

然而，该算法仍存在一些局限性，例如对于复杂形变和噪声干扰的处理效果不佳。

未来可以尝试结合深度学习技术，通过训练神经网络来进一步提高匹配精度。

模板匹配算法模板匹配算法（Template Matching Algorithm）是一种基于图像识别的算法, 它可以根据已有的模板信息, 对于待匹配图像中的目标进行检测和识别。

这种算法在计算机视觉、机器人控制、智能交通、安防等领域中得到了广泛的应用。

一、算法原理模板匹配的过程可以简单描述为: 在待匹配图像中搜索与指定模板最相似的局部区域, 并标记其所在位置。

匹配程度的计算可以通过两幅图像的灰度值来实现。

模板匹配算法主要基于以下原理:1、模板图像与待匹配图像的灰度值变化连续和相似, 且待匹配图像与模板图像的尺寸关系一致。

2.相对于待匹配图像, 模板图像为小尺寸图像, 可以忽略旋转和放缩等影响。

基于以上原理, 我们可以通过以下几个步骤来实现模板匹配算法:1.读入待匹配图像和模板图像。

2.计算待匹配图像的灰度值和模板图像的灰度值, 并将其归一化。

3.在待匹配图像中进行滑动窗口操作, 将其分解为若干个小的局部区域。

4、在每个小局部区域内, 计算其灰度值和模板图像的灰度值之间的匹配程度, 并寻找与模板图像最相似的局部区域。

5、标记每个相似的局部区域的中心位置, 并绘制相应矩形框。

二、算法优缺点模板匹配算法是一种简单易懂, 容易实现的算法。

它具有以下几个优点:1.非常适合处理大尺寸且单一对象图像的匹配问题。

2、不需要复杂的预处理或模型训练, 不依赖于外部数据集或学习算法。

3.可以在较短的时间内完成匹配操作, 并对匹配结果确定性较高。

但是, 模板匹配算法也存在以下缺点:1.非常敏感于光照变化、噪声、目标遮挡等因素, 容易出现误报和漏报情况。

2、难以适用于多目标场景的处理, 难以达到真正的智能感知水平。

3、需要占用大量的计算资源和内存, 适用于小数据集的处理。

三、算法优化为了提高模板匹配算法的性能和鲁棒性, 一些优化措施可以采取, 包括:1、使用归一化的互相关函数（Normalized Cross-Correlation, NCC）来计算匹配程度, 从而避免光照和噪声等因素的影响。

1. 前言在计算机视觉领域中，模板匹配是一种常见的技术，它可以用来在一幅图像中寻找特定模式的位置。

在OpenCV库中，cv2.matchTemplate()函数就是用于实现模板匹配的重要工具。

本文将对cv2.matchTemplate()函数进行深入解释，包括其公式原理、参数含义以及使用方法。

2. cv2.matchTemplate()公式解释cv2.matchTemplate()函数的公式原理非常简单，它实际上就是在一幅大图像中寻找和模板图像最相似的区域。

其公式可以表示为：其中，I代表原始图像，T代表模板图像，result代表匹配结果图像，W和H分别代表模板图像的宽和高，w和h分别代表原始图像的宽和高。

公式中的运算是在每个位置上计算模板与原始图像重叠区域的匹配程度，最终得到一个匹配结果图像。

3. 参数含义在cv2.matchTemplate()函数中，有几个重要的参数需要理解：- image: 原始图像，即待搜索的图像。

- template: 模板图像，即要在原始图像中寻找的图案。

- method: 匹配方法，用于指定匹配算法。

常用的方法有cv2.TM_SQDIFF、cv2.TM_SQDIFF_NORMED、cv2.TM_CCORR、cv2.TM_CCORR_NORMED、cv2.TM_CCOEFF、cv2.TM_CCOEFF_NORMED。

- result: 匹配结果图像，是一个矩阵，用于存储匹配的结果。

- min_val, max_val, min_loc, max_loc: 这几个参数用于返回匹配结果的最小值、最大值及其位置。

4. 使用方法接下来我们将介绍cv2.matchTemplate()函数的具体使用方法：我们需要导入OpenCV库：```pythonimport cv2import numpy as np```读入原始图像和模板图像：```pythonimg = cv2.imread('image.png', 0)template = cv2.imread('template.png', 0)```使用cv2.matchTemplate()函数进行模板匹配：```pythonresult = cv2.matchTemplate(img, template,cv2.TM_CCOEFF_NORMED)```根据匹配结果绘制矩形标记：```pythonmin_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)top_left = max_loch, w = template.shapebottom_right = (top_left[0] + w, top_left[1] + h)cv2.rectangle(img, top_left, bottom_right, 255, 2)```5. 总结通过本文的介绍，相信读者已经对cv2.matchTemplate()函数有了更深入的理解。

Python+OpenCV图像处理（九）——模板匹配百度百科：模板匹配是⼀种最原始、最基本的模式识别⽅法，研究某⼀特定对象物的图案位于图像的什么地⽅，进⽽识别对象物，这就是⼀个匹配问题。

它是图像处理中最基本、最常⽤的匹配⽅法。

模板匹配具有⾃⾝的局限性，主要表现在它只能进⾏平⾏移动，若原图像中的匹配⽬标发⽣旋转或⼤⼩变化，该算法⽆效。

简单来说，模板匹配就是在整个图像区域发现与给定⼦图像匹配的⼩块区域。

⼯作原理：在带检测图像上，从左到右，从上向下计算模板图像与重叠⼦图像的匹配度，匹配程度越⼤，两者相同的可能性越⼤。

代码如下：#模板匹配import cv2 as cvimport numpy as npdef template_demo():tpl =cv.imread("E:/imageload/sample1.jpg")target = cv.imread("E:/imageload/target1.jpg")dWindow('template image', cv.WINDOW_NORMAL)cv.imshow("template image", tpl)dWindow('target image', cv.WINDOW_NORMAL)cv.imshow("target image", target)methods = [cv.TM_SQDIFF_NORMED, cv.TM_CCORR_NORMED, cv.TM_CCOEFF_NORMED] #3种模板匹配⽅法th, tw = tpl.shape[:2]for md in methods:print(md)result = cv.matchTemplate(target, tpl, md)min_val, max_val, min_loc, max_loc = cv.minMaxLoc(result)if md == cv.TM_SQDIFF_NORMED:tl = min_locelse:tl = max_locbr = (tl[0]+tw, tl[1]+th) #br是矩形右下⾓的点的坐标cv.rectangle(target, tl, br, (0, 0, 255), 2)dWindow("match-" + np.str(md), cv.WINDOW_NORMAL)cv.imshow("match-" + np.str(md), target)template_demo()cv.waitKey(0)cv.destroyAllWindows()运⾏结果：注意：1.⼏种常见的模板匹配算法：其中，①TM_SQDIFF是平⽅差匹配；TM_SQDIFF_NORMED是标准平⽅差匹配。

2d计算机视觉原理、算法及应用一、引言计算机视觉是计算机科学的一个重要分支，它研究如何通过计算机技术从图像或视频中获取信息。

2D计算机视觉是计算机视觉的基础，主要研究二维平面图像的处理和分析，如目标检测、轮廓识别、图像拼接等。

本文将详细介绍2D计算机视觉的基本原理、常用算法以及实际应用。

二、基本原理2D计算机视觉的基础是图像处理技术，包括图像采集、预处理、特征提取和后处理等步骤。

图像采集是通过摄像头获取图像数据，预处理是对图像进行去噪、对比度调整等操作，以增强图像的质量和可读性。

特征提取是将图像中的关键信息（如轮廓、纹理、颜色等）提取出来，用于后续的识别和分类。

后处理则是对提取的特征进行进一步的分析和处理，以得到所需的结果。

三、常用算法1. 边缘检测算法：边缘是图像中最基本的特征之一，通过边缘检测算法可以识别出图像中的轮廓和边界。

常见的边缘检测算法有Sobel、Canny等。

2. 特征匹配算法：特征匹配是将两张或多张图像中的特征进行匹配，以实现图像拼接、目标跟踪等任务。

常见的特征匹配算法有SIFT、SURF等。

3. 模板匹配算法：模板匹配是一种基于像素级别的比较算法，通过将待匹配的图像与模板进行比较，可以识别出图像中的物体和场景。

常见的模板匹配算法有K-近邻匹配、高斯匹配等。

4. 深度学习算法：深度学习是近年来发展起来的一种机器学习技术，可以通过神经网络对图像进行分类、识别和语义理解。

常用的深度学习算法有卷积神经网络（CNN）、生成对抗网络（GAN）等。

四、应用领域1. 自动驾驶：通过2D计算机视觉技术，可以识别道路上的交通标志、行人、车辆等，为自动驾驶系统提供重要的决策依据。

2. 医疗诊断：计算机视觉技术在医疗领域的应用越来越广泛，可以通过图像分析辅助医生进行疾病诊断和治疗。

3. 工业质检：在工业生产中，计算机视觉技术可以用于产品质检，提高生产效率和降低人力成本。

4. 无人配送：无人配送车辆需要依靠计算机视觉技术识别道路和障碍物，确保行驶安全和货物送达。

图像处理之模板匹配图像处理之模板匹配⼀、模板匹配模板匹配和卷积原理很像，模板在原图像上从原点开始滑动，计算模板与（图像被模板覆盖的地⽅）的差别程度，这个差别程度的计算⽅法在opencv⾥有6种，然后将每次计算的结果放⼊⼀个矩阵⾥，作为结果输出。

假如原图形是AxB⼤⼩，⽽模板是axb⼤⼩，则输出结果的矩阵是(A-a+1)x(B-b+1)# 模板匹配img = cv2.imread('lena.jpg', 0)template = cv2.imread('face.jpg', 0)h, w = template.shape[:2]img.shape #(263, 263)template.shape #(110, 85)TM_SQDIFF：计算平⽅不同，计算出来的值越⼩，越相关TM_CCORR：计算相关性，计算出来的值越⼤，越相关TM_CCOEFF：计算相关系数，计算出来的值越⼤，越相关TM_SQDIFF_NORMED：计算归⼀化平⽅不同，计算出来的值越接近0，越相关TM_CCORR_NORMED：计算归⼀化相关性，计算出来的值越接近1，越相关TM_CCOEFF_NORMED：计算归⼀化相关系数，计算出来的值越接近1，越相关methods = ['cv2.TM_CCOEFF', 'cv2.TM_CCOEFF_NORMED', 'cv2.TM_CCORR','cv2.TM_CCORR_NORMED', 'cv2.TM_SQDIFF', 'cv2.TM_SQDIFF_NORMED']res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)res.shape #(154, 179)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)min_val #39168.0max_val #74403584.0min_loc #(107, 89)max_loc #(159, 62)for meth in methods:img2 = img.copy()# 匹配⽅法的真值method = eval(meth)print (method)res = cv2.matchTemplate(img, template, method)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)# 如果是平⽅差匹配TM_SQDIFF或归⼀化平⽅差匹配TM_SQDIFF_NORMED，取最⼩值if method in [cv2.TM_SQDIFF, cv2.TM_SQDIFF_NORMED]:top_left = min_locelse:top_left = max_locbottom_right = (top_left[0] + w, top_left[1] + h)# 画矩形cv2.rectangle(img2, top_left, bottom_right, 255, 2)plt.subplot(121), plt.imshow(res, cmap='gray')plt.xticks([]), plt.yticks([]) # 隐藏坐标轴plt.subplot(122), plt.imshow(img2, cmap='gray')plt.xticks([]), plt.yticks([])plt.suptitle(meth)plt.show()⼆、匹配多个对象img_rgb = cv2.imread('mario.jpg')img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)template = cv2.imread('mario_coin.jpg', 0)h, w = template.shape[:2]res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)threshold = 0.8# 取匹配程度⼤于%80的坐标loc = np.where(res >= threshold)for pt in zip(*loc[::-1]): # *号表⽰可选参数bottom_right = (pt[0] + w, pt[1] + h)cv2.rectangle(img_rgb, pt, bottom_right, (0, 0, 255), 2) cv2.imshow('img_rgb', img_rgb)cv2.waitKey(0)。

模板匹配分数阈值全文共四篇示例，供读者参考第一篇示例：模板匹配是一种常用的图像处理技术，它的原理是将一个给定的模板图像或者模式与目标图像进行比对，找出最相似的区域。

在模板匹配过程中，我们需要定义一个匹配分数阈值，用来判断是否找到了有效的匹配结果。

本文将着重讨论模板匹配分数阈值的选择及其影响。

匹配分数阈值是一个关键参数，它直接影响着匹配结果的准确性和可靠性。

在确定匹配分数阈值的过程中，需要考虑两个方面的因素：一是目标图像和模板图像之间的相似度，二是噪声和干扰的程度。

当目标图像和模板图像足够相似且噪声较少时，可以设置较低的匹配分数阈值，以确保能够找到更多有效的匹配结果；而当目标图像和模板图像相似度较低或噪声严重时，则需要设置较高的匹配分数阈值，以减少误匹配。

匹配分数阈值的选择也受到具体应用场景的影响。

在一些对匹配精度要求较高的应用中，如人脸识别、指纹识别等领域，通常会采用较高的匹配分数阈值，以确保匹配结果的准确性和可靠性；而在一些对匹配速度要求较高的应用中，如实时视频监控、移动机器人导航等领域，通常会采用较低的匹配分数阈值，以提高匹配效率和响应速度。

为了更好地选择匹配分数阈值，可以采用一些辅助手段，如通过实验调试、交叉验证等方法来确定最佳的匹配分数阈值。

还可以结合其他图像处理技术，如滤波、边缘检测等操作，来进一步提高匹配的准确性和稳定性。

匹配分数阈值在模板匹配中扮演着至关重要的角色，它直接影响着匹配结果的质量和可靠性。

在进行模板匹配时，我们应该根据具体情况合理选择匹配分数阈值，以获得最佳的匹配效果。

【模板匹配分数阈值】文章至此完成。

第二篇示例：模板匹配分数阈值是在图像处理和模式识别领域中非常重要的概念。

它被用来衡量模板图像与目标图像的相似程度，从而判断目标图像中是否存在与模板图像相匹配的区域。

在实际应用中，设定合适的分数阈值对于准确识别目标图像中的目标物体至关重要。

模板匹配是一种常见的图像处理技术，它通常包括以下步骤：选择一个模板图像，即用来搜索的特定图案或形状；然后，在目标图像中滑动模板图像，在每个位置计算模板与目标的相似度得分；根据得分以及设定的阈值，判断目标图像中是否存在与模板相匹配的区域。
