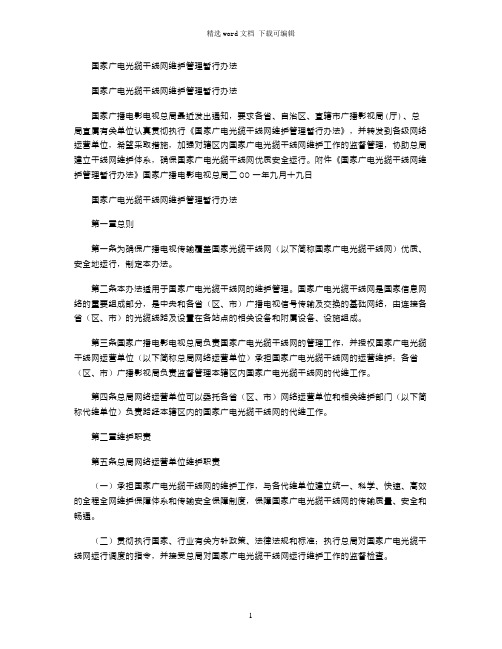

国家广电光缆干线网维护管理暂行办法国家广电光缆干线网维护管理暂行办法国家广播电影电视总局最近发出通知，要求各省、自治区、直辖市广播影视局(厅)、总局直属有关单位认真贯彻执行《国家广电光缆干线网维护管理暂行办法》，并转发到各级网络运营单位，希望采取措施，加强对辖区内国家广电光缆干线网维护工作的监督管理，协助总局建立干线网维护体系，确保国家广电光缆干线网优质安全运行。
附件《国家广电光缆干线网维护管理暂行办法》国家广播电影电视总局二OO一年九月十九日国家广电光缆干线网维护管理暂行办法第一章总则第一条为确保广播电视传输覆盖国家光缆干线网（以下简称国家广电光缆干线网）优质、安全地运行，制定本办法。
第二条本办法适用于国家广电光缆干线网的维护管理。
国家广电光缆干线网是国家信息网络的重要组成部分，是中央和各省（区、市）广播电视信号传输及交换的基础网络，由连接各省（区、市）的光缆线路及设置在各站点的相关设备和附属设备、设施组成。
第三条国家广播电影电视总局负责国家广电光缆干线网的管理工作，并授权国家广电光缆干线网运营单位（以下简称总局网络运营单位）承担国家广电光缆干线网的运营维护；各省（区、市）广播影视局负责监督管理本辖区内国家广电光缆干线网的代维工作。
第四条总局网络运营单位可以委托各省（区、市）网络运营单位和相关维护部门（以下简称代维单位）负责路经本辖区内的国家广电光缆干线网的代维工作。
第二章维护职责第五条总局网络运营单位维护职责（一）承担国家广电光缆干线网的维护工作，与各代维单位建立统一、科学、快速、高效的全程全网维护保障体系和传输安全保障制度，保障国家广电光缆干线网的传输质量、安全和畅通。
（二）贯彻执行国家、行业有关方针政策、法律法规和标准；执行总局对国家广电光缆干线网运行调度的指令，并接受总局对国家广电光缆干线网运行维护工作的监督检查。
（三）拟定有关国家广电光缆干线网维护的各项规章制度和操作规程；确定国家广电光缆干线网各维护运行区段的划分，通过签定代维协议落实代维单位，明确维护职责，提出工作目标和要求，并监督执行。
有线电视分支分配器各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。
有线电视的分配器是用来分配有线电视信号的器材。
每个用户的信号都是从分配器分配进入我们每家每户的。
例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。
原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。
作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。
按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。
有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。
例如：我们把一个信号按1/2平均分配，每个信号即为。
换算成分贝表示即：(取的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。
但在实际运用中，这些器件都不是理想化的。
所以，实际衰减要稍大于理论值。
作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

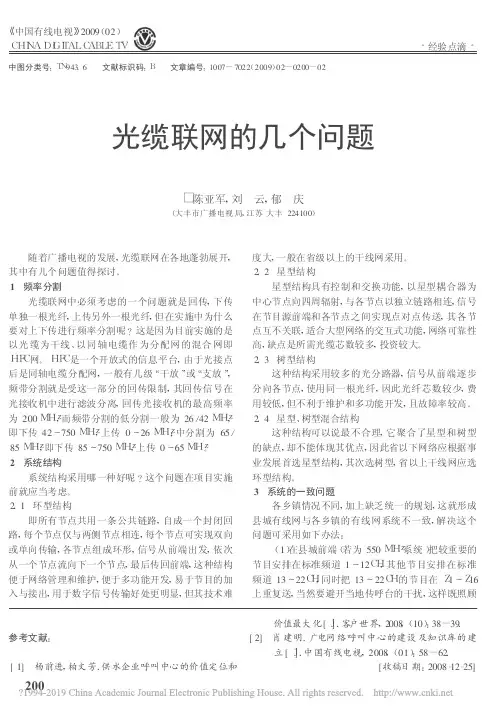

《中国有线电视》2009(02)C H I N AD I G I T A L C A B L ET V·经验点滴·中图分类号:T N943.6 文献标识码:B 文章编号:1007-7022(2009)02-0200-02光缆联网的几个问题◆陈亚军,刘 云,郁 庆(大丰市广播电视局,江苏大丰224100) 随着广播电视的发展,光缆联网在各地蓬勃展开,其中有几个问题值得探讨。
1 频率分割光缆联网中必须考虑的一个问题就是回传,下传单独一根光纤,上传另外一根光纤,但在实施中为什么要对上下传进行频率分割呢?这是因为目前实施的是以光缆为干线、以同轴电缆作为分配网的混合网即H F C网。
H F C是一个开放式的信息平台,由于光接点后是同轴电缆分配网,一般有几级“干放”或“支放”,频带分割就是受这一部分的回传限制,其回传信号在光接收机中进行滤波分离,回传光接收机的最高频率为200M H z,而频带分割的低分割一般为26/42M H z,即下传42～750M H z,上传0～26M H z;中分割为65/ 85M H z,即下传85～750M H z,上传0～65M H z。
2 系统结构系统结构采用哪一种好呢?这个问题在项目实施前就应当考虑。
2.1 环型结构即所有节点共用一条公共链路,自成一个封闭回路,每个节点仅与两侧节点相连,每个节点可实现双向或单向传输,各节点组成环形,信号从前端出发,依次从一个节点流向下一个节点,最后传回前端,这种结构便于网络管理和维护,便于多功能开发,易于节目的加入与接出,用于数字信号传输好处更明显,但其技术难度大,一般在省级以上的干线网采用。
2.2 星型结构星型结构具有控制和交换功能,以星型耦合器为中心节点向四周辐射,与各节点以独立链路相连,信号在节目源前端和各节点之间实现点对点传送,其各节点互不关联,适合大型网络的交互式功能,网络可靠性高,缺点是所需光缆芯数较多,投资较大。
国家广电干线网络的结构图广电网在层次上分为国家级干线网、省级干线网、地市网和用户网，其中地市级用户网负责本地用户接入网（主要是HFC 网）的运行管理维护以及对用户的直接管理。
广电本地综合业务网络的典型网络结构由以下3部分组成；综合业务（数据、视频、话音）、前端设备、接入网（传输+分配）。
广电总局根据有线电视HFC 网发展特征而制订的体制标准有两个传输平台，一个是广播传输平台（A 平台），一个是数据传输平台（B 平台）。
HFC 接入网以其频带宽、容量大、成本低等优点成为有线电视系统的主要网络模式，同时也是多媒体宽带接入网的最佳方案之一。
全国有线电视传输网以传送广播电视信号为主，网络结构上是一个分级的SDH/DWDM 传输网。
目前国家干线的联网基本完成，见图（国家广电干线网络结构图）。
我国绝大多数省已经建设省级传输干线（见图,辽宁广电骨干传输网），部分地市也已建成SDH/DWDM 传输网，全国有线广播电视干线传输网络基本形成。
各地市的双向HFC 接入网也正在建设中。
在这种情况下，可以依托有线电视网络资源，利用PC/Cable Modem 或TV/STB 组合实现宽带接入提供视频、话音、数据等信号融合的数字媒体信息服务。
能够适应用户对信息需求的不断提高，在现有有线电视网络环境下，融合互联网的传输特点，使之逐步适应宽带数字综合业务的要求，是必然的发展趋势。
国家级干线网按区域划为三环一线；既第一环网是以北京为中心的中国东南方向区域环网；既第二环网是以北京为中心的中国西南区域环网；第三环网是以北京为中心的中国西北区域环网；线状干线是以北京为起点的东北线。
乌鲁木齐 徐州南京福州二、三期间网络节点 国家广电干线网络的结构图昌图西丰清原新宾旅顺口拔鱼圈辽宁广电骨干传输网。

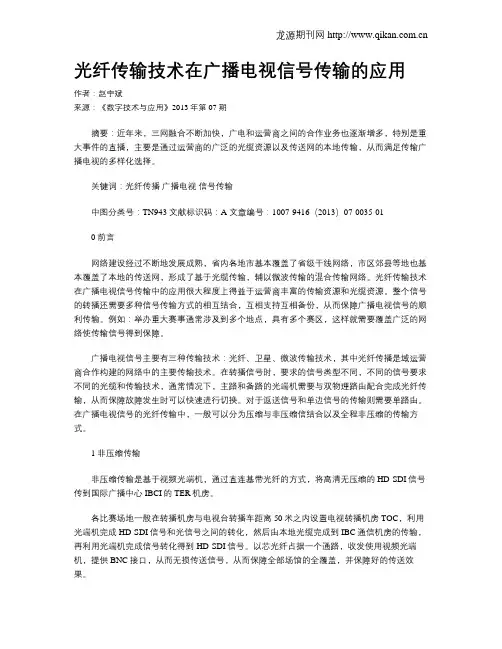

光纤传输技术在广播电视信号传输的应用作者：赵宇斌来源：《数字技术与应用》2013年第07期摘要：近年来，三网融合不断加快，广电和运营商之间的合作业务也逐渐增多，特别是重大事件的直播，主要是通过运营商的广泛的光缆资源以及传送网的本地传输，从而满足传输广播电视的多样化选择。
关键词：光纤传播广播电视信号传输中图分类号：TN943 文献标识码：A 文章编号：1007-9416（2013）07-0035-010 前言网络建设经过不断地发展成熟，省内各地市基本覆盖了省级干线网络，市区郊县等地也基本覆盖了本地的传送网，形成了基于光缆传输，辅以微波传输的混合传输网络。
光纤传输技术在广播电视信号传输中的应用很大程度上得益于运营商丰富的传输资源和光缆资源。
整个信号的转播还需要多种信号传输方式的相互结合，互相支持互相备份，从而保障广播电视信号的顺利传输。
例如：举办重大赛事通常涉及到多个地点，具有多个赛区，这样就需要覆盖广泛的网络使传输信号得到保障。
广播电视信号主要有三种传输技术：光纤、卫星、微波传输技术，其中光纤传播是域运营商合作构建的网络中的主要传输技术。
在转播信号时，要求的信号类型不同，不同的信号要求不同的光缆和传输技术，通常情况下，主路和备路的光端机需要与双物理路由配合完成光纤传输，从而保障故障发生时可以快速进行切换。
对于返送信号和单边信号的传输则需要单路由。
在广播电视信号的光纤传输中，一般可以分为压缩与非压缩信结合以及全程非压缩的传输方式。
1 非压缩传输非压缩传输是基于视频光端机，通过直连基带光纤的方式，将高清无压缩的HD-SDI信号传到国际广播中心IBCI的TER机房。
各比赛场地一般在转播机房与电视台转播车距离50米之内设置电视转播机房TOC，利用光端机完成HD-SDI信号和光信号之间的转化，然后由本地光缆完成到IBC通信机房的传输，再利用光端机完成信号转化得到HD-SDI信号。
以芯光纤占据一个通路，收发使用视频光端机，提供BNC接口，从而无损传送信号，从而保障全部场馆的全覆盖，并保障好的传送效果。
江苏省广播电视光缆传输省级干线网杨大伟［摘要］介绍江苏省广播电视光缆传输省级干线网结构概况，对建网工作中获得的体会进行了总结。
［关键词］光缆；广播；电视；网络［中图分类号］TN913.7，TN913.2 ［文献标识码］ B［文章编号］1006-1908(2000)02-0019-06The optical fiber network for broadcast and television inJiangsu ProvinceYANG Da-wei（Suzhou CATV Station,Suzhou 215006, China）Abstract: On the basis of introducing the construction of the optical fiber network for transmitting broadcast and television in Jiangsu Province,the author summarizes the construction experience in building this netw ork.Key words: fiber optic cable; broadcast; television;network 1 前言光纤传输具有传输频带宽、容量大、损耗低、不受电磁干扰、光缆直径细、重量轻、制造原材料丰富等优点，用光纤传输的广播电视信号不仅传输质量好，而且信号稳定，因而光纤正成为新的广播电视传输媒介。
国内许多省市如苏、鲁、浙等近年来都在大力兴建广播电视光缆传输网，以适应广播电视事业的飞速发展。
以光缆传输网为主的广播电视传输覆盖网正和电信网一起成为我国信息产业的重要基础设施。
2 江苏广播电视光缆传输省级干线网的结构概况江苏省广播电视光缆传输省级干线网(以下简称江苏省网)是宽频带大容量双向式的数字传输网络，它外连全国广播电视传输网，内连省内各市县的有线电视网，最终发展成为适应江苏省广播电视事业长远发展需要的数字化的宽带综合业务传输网络。
江苏省网为环形结构的网络，由苏北光缆环网和苏南光缆环网两部分组成：苏南环网由省网中心出发经南京、镇江、常州、无锡到苏州，从苏州的张家港市东沙镇过长江后到达南通，从南通到泰州、扬州等市再回到省网中心；苏北环网则将淮阴、宿迁、徐州、连云港、盐城等省辖市连接起来。
苏南苏北两个光缆环网在扬州、泰州两地交汇，江苏电视台和江苏有线电视台与省网中心三点又组成一个小的SDH环网，整个网络覆盖全省13个市64个县(市)500 多万有线电视用户，江苏省网的总长度为1891km，其结构如图1所示。
图1 江苏省广播电视光缆传输省级干线网的结构组成江苏省网采用SDH传输技术，传输容量为STM-16，传输速率2.5Gb/s，苏南苏北两个SDH光缆环网的传输容量均为STM-16，其中13个STM-1(155Mb/s)的传输容量用于传送广播电视信号。
用1个STM-1的容量建立全省广播电视系统的内部通信网，同时提供富裕容量为其他专业系统服务；用1个STM-1的容量开展计算机广域联网服务，为开展数据业务创造条件；用1个STM-1开展数据视频和数据音频业务，根据用户需求可提供5 0～100套以上的视频和音频节目，开展视频点播等视听新业务。
江苏省网的各业务站点主要采用法国Alcatel公司的2.5Gb/s的SDH传输设备，在苏州、无锡、常州、徐州、淮阴、连云港等省辖市设置市级中继站，可下载和向省网中心回传广播电视节目信号，主要设备是Alca tel 1664 SM2488Mb/s(STM-16)同步插分复用设备(即ADM2400)和Alcatel 1715VC多信道视频/音频编解码器；在常熟、宝应、海安等地设置再生中继站，只对省网传输的光信号起再生和放大作用，不可下载和回传广播电视节目信号，主要设备是ADM2400，图2为苏州、常熟两处机房的主要设备配置。
网络的管理系统设在省网中心，采用的是Alcatel 1353EML(网元管理层)，它是管理SDH设备的集中的网络管理系统，主要提供配置管理功能，即对所监视的网元进行控制，提供的故障管理功能可使操作人员及时检测出网络的故障。
性能管理功能主要提供网络性能的报告和评估等。
图2 江苏省网苏州常熟机房的主要设备江苏省网的传输光缆以8芯光纤的层绞式光缆为主，一些市县的光纤联网因为与省网建设同步进行，并且部分路由相同，故借用部分省网光缆干线，即在省网光缆8芯光纤的基础上又添加了数量不等的光纤。
长度10km的过长江光缆则采用24芯光纤。
除过江光缆外，江苏省网传输光缆大多采用架空的敷设形式。
光纤采用的标准是国际电信联盟标准部(ITU-T)的G652 标准，即1310nm波长性能最佳的单模光纤，又称色散未移位的光纤，可用在1310nm和1550nm 两个波长区，江苏省网目前采用1550nm的传输波长。
江苏省网目前采用HDPCM浅压缩视频编解码的方式传输视音频信号，今后网络扩容时可采用M PEG-2视频压缩编码的方式。
省有线台、省电视台和省网中心组成的小的SDH光缆环网的传输容量为STM-4，其中一个STM-1用于省网中心向两个省级台回传各省辖市的节目信号，两个省级台各用一个STM-1向省网中心传送电视节目信号。
另一个STM-1用于组建数据传输系统；两个省级台的广播电视节目各自用数字编码设备变换成符合标准的数字信号，通过传输容量为STM-4的SDH环网传到省网中心，直接进入省网中心的SDH光传输设备，经光缆线路送到各市级中继站，在市级中继站再用数字解码设备将其还原成相应的广播电视节目信号；各市级中继站回传的广播电视节目用数字编码设备转换成数字信号后，经省网直接传到两省级台再解码，这样可以确保省网上的上、下行信号的传输质量。
江苏省网的主要功能是传输广播电视节目信号，在此基础上可和节目制作部门合作开办专业频道形成各频道的特色，从而为用户提供丰富多彩的各具特色的广播电视节目。
在完成广播电视信号传输的同时，江苏省网还具有相当容量的通信和数据传输能力，为今后开展宽带、窄带数据业务提供了有利条件，例如可为政府部门、科研教育等专业用户提供数据通道，使其能建立本系统的全省数据专用网；建立广播电视行业内部通信网，开展可视电话、办公室会议系统、计算机联网等业务；利用广电网络和教育医疗部门合作，为社会提供远程教学和远程医疗服务；和宾馆酒店合作，建立视频会议系统会场，提供面向社会和公众服务的视频会议系统；和商业部门合作，建立购物频道，实现网上购物；建立广播电视宽带数据网，实现新闻交换、资料交换；建立广播电视视音频数据库，为社会提供各种实用信息等。
3 江苏省网建设过程中的一些体会江苏广播电视光缆传输省级干线网的总体技术方案于1996年底通过原广播电影电视部的论证，一年后网络的建设工程全面展开，此项工程的建设投资大，技术含量高，施工周期长，13 个省辖市负责各自区域内的光缆架设、熔接以及机房建设和设备安装等工作，在省广电厅统一指挥下，经过一年多的奋战，该网络于1998年12月26日正式建成开通并投入使用，笔者参与了此项工程的建设，通过实践与学习便有了如下一些体会。
1) 广播电视光缆传输省级干线网应采用SDH(同步数字体系)传输技术，这是因为SDH传输技术具有传输容量大、距离远、质量好、具有较强的网管功能和自愈功能，不同厂家的SDH设备能相互兼容，并且易于升级扩容，可传递综合业务等优点。
国外电信运营商传输语音信号视频信号和数据信号均采用SDH技术，国家广电总局已明确规定部级和省级广播电视干线网全部采用SDH传输技术；省级干线网目前可采用传输容量为SMT-16的SDH技术，传输速率2.5 Gb/s，今后业务增多时可升级到STM-64，传输速率10Gb/s。
江苏广播电视光缆传输省级干线网采用STM-16的传输容量，由省网中心利用SDH强大的网络管理能力对网络进行管理，今后业务量大时则通过波分复用方式或利用备用光纤进行扩容。
由于SDH技术较多的优点，因而笔者认为目前延伸到县市的地市级光缆干线网也应采用SDH技术，苏州有线电视台延伸到所辖六县市的苏州有线电视光缆干线网(简称苏州市网)就是采用SDH技术，江苏省网和苏州市网的传输效果证明SDH技术具有良好的传输特性。
2) 广播电视光缆干线网应采用1550nm的传输波长，这是因为1550nm窗口的衰减值较低仅0.2 dB/km左右，与1310nm的0.35dB/km 衰减值相比，可显著增大光纤线路无中继传输距离，从而减少光缆干线线路上中继站的数目；1550nm波长传输时可利用掺铒光纤放大器(EDFA)对光信号直接进行放大中继，而1310nm传输时的放大中继须经过光电和电光转换比较复杂；15 50nm传输还有利于将来通过波分复用的方式，使光纤传输系统实现扩容。
由于光器件价格的降低使得1310nm传输系统已无明显优势可言，因而广播电视光缆传输干线应采用1550nm的传输波长。
原广播电影电视部在1995年研究制定全国有线电视联网规划时就规定了光纤干线必须采用1550nm的传输波长，江苏省网就是采用1550nm的传输波长，由于1550nm传输窗口的衰减值较低，因而江苏省网的每个中继段都具有较长的无中继传输距离。
3) 省级干线网既是全国网的接入系统，又是连接省内各市县网的干线网，承上启下具有重要的地位，因而网络的技术指标要求较高。
由于SDH技术主要为传输语音业务的通信网而设计的，对广电网而言，目前只能参考通信网的设计指标来设计网络，但由于广电网的主要业务是2Mb/s以上的宽带业务且图像和数据的传输对误码和抖动的要求比话音要高得多，因而广电网的技术指标要高于通信网。
设计广电网时误码性能可以ITU-T的G826《一次群及以上速率国际恒定比特率数字通道的参数实体误码特性》标准为依据，抖动性能则参考G825《SD H数字网络的抖动和漂移的控制》标准。
按G826设计的光缆网的误码性能可满足广播电视信号的传输要求，但由于PAL制彩色电视信号所允许的峰峰抖动值大约仅为5ns，而G825规定的低频抖动容限大于此值，因而只能参考G825设计网络，同时尽力满足电视信号传输对抖动的要求。
江苏省网的技术指标要求如下表所示。
按国内部分分配的方法折算的苏州-常熟中继段的误码指标为ESR=0.2045%,SESR=0.002556%,BBER=2.5562×10-6。
江苏省网的技术指标表此外江苏省网对苏州—常熟中继段的光通道总衰减要求为17.66dB，总色散要求为792ps.nm 。
江苏有线电视台在苏州、常州、镇江等地现场直播《非常周末》节目时，就是利用江苏省网先将节目信号传到省网中心，再传到江苏有线台经编辑加工后，用江苏省网将节目信号传到其他市。
