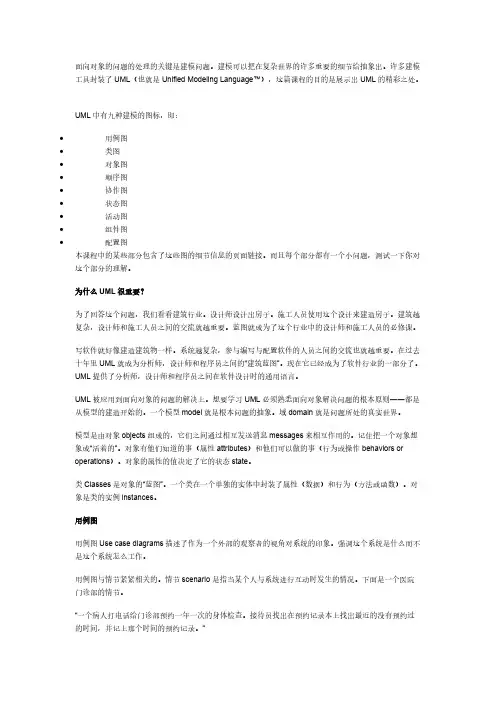

面向对象的问题的处理的关键是建模问题。
建模可以把在复杂世界的许多重要的细节给抽象出。
许多建模工具封装了UML(也就是Unified Modeling Language™),这篇课程的目的是展示出UML的精彩之处。
UML中有九种建模的图标,即:∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接。
而且每个部分都有一个小问题,测试一下你对这个部分的理解。
为什么UML很重要?为了回答这个问题,我们看看建筑行业。
设计师设计出房子。
施工人员使用这个设计来建造房子。
建筑越复杂,设计师和施工人员之间的交流就越重要。
蓝图就成为了这个行业中的设计师和施工人员的必修课。
写软件就好像建造建筑物一样。
系统越复杂,参与编写与配置软件的人员之间的交流也就越重要。
在过去十年里UML就成为分析师,设计师和程序员之间的“建筑蓝图”。
现在它已经成为了软件行业的一部分了。
UML提供了分析师,设计师和程序员之间在软件设计时的通用语言。
UML被应用到面向对象的问题的解决上。
想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的。
一个模型model就是根本问题的抽象。
域domain就是问题所处的真实世界。
模型是由对象objects组成的,它们之间通过相互发送消息messages来相互作用的。
记住把一个对象想象成“活着的”。
对象有他们知道的事(属性attributes)和他们可以做的事(行为或操作behaviors or operations)。
对象的属性的值决定了它的状态state。
类Classes是对象的“蓝图”。
一个类在一个单独的实体中封装了属性(数据)和行为(方法或函数)。
对象是类的实例instances。
用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象。
强调这个系统是什么而不是这个系统怎么工作。
用例图与情节紧紧相关的。
UML各种图例面向对象的问题的处理的关键是建模问题.建模可以把在复杂世界的许多重要的细节给抽象出.许多建模工具封装了UML(也就是Unified Modeling Language ™),这篇课程的目的是展示出UML的精彩之处.UML中有九种建模的图标,即:∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接.而且每个部分都有一个小问题,测试一下你对这个部分的理解.为什么UML很重要?为了回答这个问题,我们看看建筑行业.设计师设计出房子.施工人员使用这个设计来建造房子.建筑越复杂,设计师和施工人员之间的交流就越重要.蓝图就成标准文档为了这个行业中的设计师和施工人员的必修课.写软件就好像建造建筑物一样.系统越复杂,参与编写与配置软件的人员之间的交流也就越重要.在过去十年里UML就成为分析师,设计师和程序员之间的“建筑蓝图”.现在它已经成为了软件行业的一部分了.UML提供了分析师,设计师和程序员之间在软件设计时的通用语言.UML被应用到面向对象的问题的解决上.想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的.一个模型model就是根本问题的抽象.域domain就是问题所处的真实世界.模型是由对象objects组成的,它们之间通过相互发送消息messages来相互作用的.记住把一个对象想象成“活着的”.对象有他们知道的事(属性attributes)和他们可以做的事(行为或操作behaviors or operations).对象的属性的值决定了它的状态state.类Classes是对象的“蓝图”.一个类在一个单独的实体中封装了属性(数据)和行为(方法或函数).对象是类的实例instances.用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象.强调这个系统是什么而不是这个系统怎么工作.用例图与情节紧紧相关的.情节scenario是指当某个人与系统进行互动时发生的情况.下面是一个医院门诊部的情节.“一个病人打电话给门诊部预约一年一次的身体检查.接待员找出在预约记录本上找出最近的没有预约过的时间,并记上那个时间的预约记录.”用例Use case是为了完成一个工作或者达到一个目的的一系列情节的总和.角色actor是发动与这个工作有关的事件的人或者事情.角色简单的扮演着人或者对象的作用.下面的图是一个门诊部Make Appointment用例.角色是病人.角色与用例的联系是通讯联系communication association(或简称通讯communication)标准文档角色是人状的图标,用例是一个椭圆,通讯是连接角色和用例的线.一个用例图是角色,用例,和它们之间的联系的集合.我们已经把Make Appointment作为一个含有四个角色和四个用例的图的一部分.注意一个单独的用例可以有多个角色.用例图在三个领域很有作用.决定特征(需求).当系统已经分析好并且设计成型时,新的用例产生新的需求标准文档∙客户通讯.使用用例图很容易表示开发者与客户之间的联系.∙产生测试用例.一个用例的情节可能产生这些情节的一批测试用例.类图类图Class diagram通过显示出系统的类以及这些类之间的关系来表示系统.类图是静态的-它们显示出什么可以产生影响但不会告诉你什么时候产生影响.下面是一个顾客从零售商处预定商品的模型的类图.中心的类是Order.连接它的是购买货物的Customer和Payment.Payment有三种形式:Cash,Check,或者Credit.订单包括OrderDetails(line item),每个这种类都连着Item.标准文档UML类的符号是一个被划分成三块的方框:类名,属性,和操作.抽象类的名字,像Payment是斜体的.类之间的关系是连接线.类图有三种关系.关联association-表示两种类的实例间的关系.如果一个类的实例必须要用另一个类的实例才能完成工作时就要用关联.在图中,关联用两个类之间的连线表示.标准文档标准文档为了简单地表示出复杂的类图,可以把类组合成包packages.一个包是UML上有逻辑关系的元件的集合.下面这个图是是一个把类组合成包的一个商业模型.dependencies关系.如果另一个的包B改变可能会导致一个包A改变,则包A依赖包B.包是用一个在上方带有小标签的矩形表示的.包名写在标签上或者在矩形里面.点化线箭头表示依赖对象图Object diagrams用来表示类的实例.他们在解释复杂关系的细小问题时(特别是递归关系时)很有用.这个类图示一个大学的Department可以包括其他很多的Departments.标准文档这个对象图示上面类图的实例.用了很多具体的例子.UML中实例名带有下划线.只要意思清楚,类或实例名可以在对象图中被省略.标准文档每个类图的矩形对应了一个单独的实例.实例名称中所强调的UML图表.类或实例的名称可能是省略对象图表只要图的意义仍然是明确的.顺序图类图和对象图是静态模型的视图.交互图是动态的.他们描述了对象间的交互作用.顺序图将交互关系表示为一个二维图.纵向是时间轴,时间沿竖线向下延伸.横向轴代表了在协作中各独立对象的类元角色.类元角色用生命线表示.当对象存在时,角色用一条虚线表示,当对象的过程处于激活状态时,生命线是一个双道线.消息用从一个对象的生命线到另一个对象生命线的箭头表示.箭头以时间顺序在图中从上到下排列.标准文档协作图协作图也是互动的图表.他们像序列图一样也传递相同的信息,但他们不关心什么时候消息被传递,只关心对象的角色.在序列图中,对象的角色放在上面而消息则是连接线.标准文档对象角色矩形上标有类或对象名(或者都有).类名前面有个冒号(:).协作图的每个消息都有一个序列号.顶层消息的数字是1.同一个等级的消息(也就是同一个调用中的消息)有同样的数字前缀,再根据他们出现的顺序增加一个后缀1,2等等.状态图对象拥有行为和状态.对象的状态是由对象当前的行动和条件决定的.状态图statechart diagram显示出了对象可能的状态以及由状态改变而导致的转移.标准文档我们的模型例图建立了一个银行的在线登录系统.登录过程包括输入合法的密码和个人账号,再提交给系统验证信息.登录系统可以被划分为四种不重叠的状态:Getting SSN, Getting PIN, Validating, 以及 Rejecting.每个状态都有一套完整的转移transitions来决定状态的顺序.标准文档状态是用圆角矩形来表示的.转移则是使用带箭头的连线表示.触发转移的事件或者条件写在箭头的旁边.我们的图上有两个自转移.一个是在Getting SSN,另一个则在上Getting PIN.初始状态(黑色圆圈)是开始动作的虚拟开始.结束状态也是动作的虚拟结束.事件或条件触发动作时用(/动作)表示.当进入Validating状态时,对象并不等外部事件触发转移.取而代之,它产生一个动作.动作的结果决定了下一步的状态.活动图活动图activity diagram是一个很特别的流程图.活动图和状态图之间是有关系的.状态图把焦点集中在过程中的对象身上,而活动图则集中在一个单独过程动作流程.活动图告诉了我们活动之间的依赖关系.对我们的例子来说,我们使用如下的过程.“通过ATM来取钱.”这个活动有三个类Customer, ATM和 Bank.整个过程从黑色圆圈开始到黑白的同心圆结束.活动用圆角矩形表示.标准文档标准文档标准文档。
软件工程的5个阶段:需求分析(Requirements Capture),系统分析与设计(System Analysis and Design),实现(Implement),测试(Test),维护(Maintenance)。
2.UML的定义包括UML语义和UML表示法两个部分。
UML语义描述基于UML 的精确元模型定义。
元模型为UML的所有元素在语法和语义上提供了简单、一致和通用的定义性说明。
UML表示法,为开发者或开发工具使用图形工具和文本语法为系统建模提供了标准。
3.UML(Unified Modeling Language)由视图(View),图(Diagram),模型元素(Model Element),通用机制(General Mechanism)等组成,还提供了扩展机制(Extension Mechanism),使得UML语言能够适应一个特殊的方法或者扩充到一个组织或用户。
a)视图是表达系统的某一方面特征的UML建模元素的子集,由多个图构成,是在某一个抽象层上,对系统的抽象表示。
b)图是模型元素集的图形表示,通常由弧(关系)和顶点(其他模型元素)相互连接构成。
c)模型元素代表面向对象中的类、对象、消息和关系等概念,是构成图的基本概念。
d)通用机制用于表示其他信息,比如注释、模型元素的语义等。
4.UML用模型来描述系统的结构或静态特征,以及行为或动态特征,从不同的视角为系统架构建模,形成不同视角:a)用例视图(Use Case View),强调从用户角度看到的或需要的系统功能,是被称为参与者的外部用户所能观察到的系统功能的模型图。
b)逻辑视图(Logical View),展现系统的静态或结构组成及特征,也被称为结构模型视图(Structural Model View)或者静态视图(Static View)。
c)并发视图(Concurrent View),体现了系统的动态或者行为特征,也称为行为模型视图(Behavioral Model View)或动态视图(Dynamic View)。

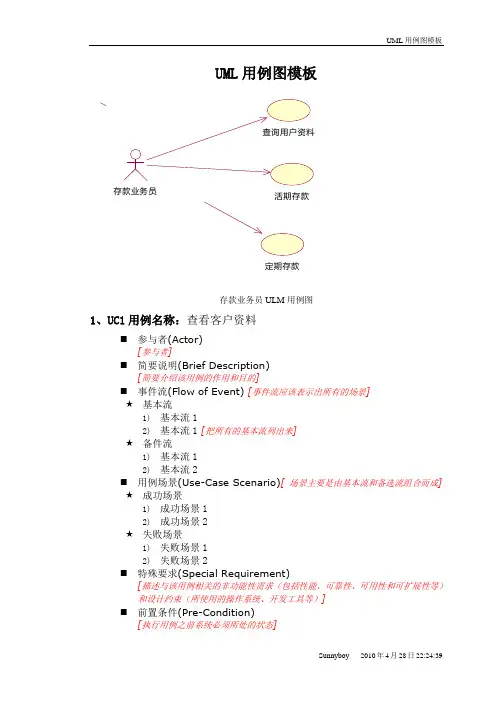

UML用例图模板定期存款存款业务员ULM用例图1、UC1用例名称:查看客户资料⏹参与者(Actor)[参与者]⏹简要说明(Brief Description)[简要介绍该用例的作用和目的]⏹事件流(Flow of Event) [事件流应该表示出所有的场景]★基本流1)基本流12)基本流1[把所有的基本流列出来]★备件流1)基本流12)基本流2⏹用例场景(Use-Case Scenario)[ 场景主要是由基本流和备选流组合而成]★成功场景1)成功场景12)成功场景2★失败场景1)失败场景12)失败场景2⏹特殊要求(Special Requirement)[描述与该用例相关的非功能性需求(包括性能、可靠性、可用性和可扩展性等)和设计约束(所使用的操作系统、开发工具等)]⏹前置条件(Pre-Condition)[执行用例之前系统必须所处的状态]⏹后置条件(Post-Condition)[用例执行完毕后系统可能处于的一组状态]2、UC2用例名称:活期存款⏹参与者(Actor)[参与者]⏹简要说明(Brief Description)[简要介绍该用例的作用和目的]⏹事件流(Flow of Event) [事件流应该表示出所有的场景]★基本流3)基本流14)基本流1 [把所有的基本流列出来]★备件流3)基本流14)基本流2⏹用例场景(Use-Case Scenario)[ 场景主要是由基本流和备选流组合而成]★成功场景3)成功场景14)成功场景2★失败场景3)失败场景14)失败场景2⏹特殊要求(Special Requirement)[描述与该用例相关的非功能性需求(包括性能、可靠性、可用性和可扩展性等)和设计约束(所使用的操作系统、开发工具等)]⏹前置条件(Pre-Condition)[执行用例之前系统必须所处的状态]⏹后置条件(Post-Condition)[用例执行完毕后系统可能处于的一组状态]。
13种uml简介、工具及示例UML(Unified Modeling Language)是一种用于软件开发的标准化建模语言,它使用图形表示法来描述软件系统的不同方面。
在软件开发过程中,使用UML可以帮助开发人员更清晰地理解系统的结构和行为,从而更好地进行设计和实现。
UML提供了包括结构模型、行为模型和交互模型在内的多种建模方式,其中每种模型都有各自的符号和语法规则。
通过使用这些模型,开发人员可以将系统分解成不同的部分,然后逐步细化这些部分的设计,以便更好地组织和管理项目。
在UML中,最常用的建模元素包括用例图、类图、时序图、活动图、状态图等。
每种图表都有其特定的用途和表达能力,开发人员可以根据实际需要选择合适的图表进行建模。
除了建模元素外,UML还定义了一系列的建模工具,这些工具可以帮助开发人员更高效地进行建模和分析。
其中一些常用的建模工具包括Enterprise Architect、Rational Rose、StarUML等。
下面将对13种UML简介、工具及示例进行详细介绍:1. 用例图(Use Case Diagram)用例图是UML中描述系统功能和用户交互的基本图表之一。
它用椭圆表示用例,用直线连接用例和参与者,展示了系统外部用户和系统之间的交互。
用例图可以帮助开发人员更清晰地理解系统的功能需求,从而指导系统的设计和实现。
示例:一个简单的在线购物系统的用例图包括用例“浏览商品”、“添加商品到购物车”、“提交订单”等,以及参与者“顾客”和“管理员”。
2. 类图(Class Diagram)类图是UML中描述系统结构和静态关系的基本图表之一。
它用矩形表示类,用线连接类之间的关系,包括关联关系、聚合关系、继承关系等。
类图可以帮助开发人员更清晰地理解系统的对象结构和类之间的关系,从而支持系统的设计和重构。
示例:一个简单的学生信息管理系统的类图包括类“学生”、“课程”、“教师”等,以及它们之间的关系如“选修”、“授课”等。
UML各种图例——用例图、类图、状态图、包图、协作图、顺序图面向对象的问题的处理的关键是建模问题.建模可以把在复杂世界的许多重要的细节给抽象出.许多建模工具封装了UML(也就是Unified Modeling Language™),这篇课程的目的是展示出UML的精彩之处.UML中有九种建模的图标,即:∙用例图∙类图∙对象图∙顺序图∙协作图∙状态图∙活动图∙组件图∙配置图本课程中的某些部分包含了这些图的细节信息的页面链接.而且每个部分都有一个小问题,测试一下你对这个部分的理解.为什么UML很重要?为了回答这个问题,我们看看建筑行业.设计师设计出房子.施工人员使用这个设计来建造房子.建筑越复杂,设计师和施工人员之间的交流就越重要.蓝图就成为了这个行业中的设计师和施工人员的必修课.写软件就好像建造建筑物一样.系统越复杂,参与编写与配置软件的人员之间的交流也就越重要.在过去十年里UML就成为分析师,设计师和程序员之间的“建筑蓝图”.现在它已经成为了软件行业的一部分了.UML提供了分析师,设计师和程序员之间在软件设计时的通用语言.UML被应用到面向对象的问题的解决上.想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的.一个模型model就是根本问题的抽象.域domain就是问题所处的真实世界.模型是由对象objects组成的,它们之间通过相互发送消息messages来相互作用的.记住把一个对象想象成“活着的”.对象有他们知道的事(属性attributes)和他们可以做的事(行为或操作behaviors or operations).对象的属性的值决定了它的状态state.类Classes是对象的“蓝图”.一个类在一个单独的实体中封装了属性(数据)和行为(方法或函数).对象是类的实例instances.用例图用例图Use case diagrams描述了作为一个外部的观察者的视角对系统的印象.强调这个系统是什么而不是这个系统怎么工作.用例图与情节紧紧相关的.情节scenario是指当某个人与系统进行互动时发生的情况.下面是一个医院门诊部的情节.“一个病人打电话给门诊部预约一年一次的身体检查.接待员找出在预约记录本上找出最近的没有预约过的时间,并记上那个时间的预约记录.”用例Use case是为了完成一个工作或者达到一个目的的一系列情节的总和.角色actor是发动与这个工作有关的事件的人或者事情.角色简单的扮演着人或者对象的作用.下面的图是一个门诊部Make Appointment用例.角色是病人.角色与用例的联系是通讯联系communication association(或简称通讯communication)角色是人状的图标,用例是一个椭圆,通讯是连接角色和用例的线.一个用例图是角色,用例,和它们之间的联系的集合.我们已经把Make Appointment作为一个含有四个角色和四个用例的图的一部分.注意一个单独的用例可以有多个角色.用例图在三个领域很有作用.∙决定特征(需求).当系统已经分析好并且设计成型时,新的用例产生新的需求∙客户通讯.使用用例图很容易表示开发者与客户之间的联系.∙产生测试用例.一个用例的情节可能产生这些情节的一批测试用例.类图类图Class diagram通过显示出系统的类以及这些类之间的关系来表示系统.类图是静态的-它们显示出什么可以产生影响但不会告诉你什么时候产生影响.下面是一个顾客从零售商处预定商品的模型的类图.中心的类是Order.连接它的是购买货物的Customer和Payment.Payment有三种形式:Cash,Check,或者Credit.订单包括OrderDetails(line item),每个这种类都连着Item.每个类图包括类,关联和多样性表示.方向性和角色是为了使图示得更清楚时可选的项目.包和对象图为了简单地表示出复杂的类图,可以把类组合成包packages.一个包是UML上有逻辑关系的元件的集合.下面这个图是是一个把类组合成包的一个商业模型. dependencies关系.如果另一个的包B改变可能会导致一个包A改变,则包A依赖包B.包是用一个在上方带有小标签的矩形表示的.包名写在标签上或者在矩形里面.点化线箭头表示依赖对象图Object diagrams用来表示类的实例.他们在解释复杂关系的细小问题时(特别是递归关系时)很有用.这个类图示一个大学的Department可以包括其他很多的Departments.这个对象图示上面类图的实例.用了很多具体的例子.UML中实例名带有下划线.只要意思清楚,类或实例名可以在对象图中被省略.每个类图的矩形对应了一个单独的实例.实例名称中所强调的UML图表.类或实例的名称可能是省略对象图表只要图的意义仍然是明确的.顺序图类图和对象图是静态模型的视图.交互图是动态的.他们描述了对象间的交互作用.顺序图将交互关系表示为一个二维图.纵向是时间轴,时间沿竖线向下延伸.横向轴代表了在协作中各独立对象的类元角色.类元角色用生命线表示.当对象存在时,角色用一条虚线表示,当对象的过程处于激活状态时,生命线是一个双道线.消息用从一个对象的生命线到另一个对象生命线的箭头表示.箭头以时间顺序在图中从上到下排列.协作图协作图也是互动的图表.他们像序列图一样也传递相同的信息,但他们不关心什么时候消息被传递,只关心对象的角色.在序列图中,对象的角色放在上面而消息则是连接线.对象角色矩形上标有类或对象名(或者都有).类名前面有个冒号(:).协作图的每个消息都有一个序列号.顶层消息的数字是1.同一个等级的消息(也就是同一个调用中的消息)有同样的数字前缀,再根据他们出现的顺序增加一个后缀1,2等等.状态图对象拥有行为和状态.对象的状态是由对象当前的行动和条件决定的.状态图statechart diagram显示出了对象可能的状态以及由状态改变而导致的转移.我们的模型例图建立了一个银行的在线登录系统.登录过程包括输入合法的密码和个人账号,再提交给系统验证信息.登录系统可以被划分为四种不重叠的状态:Getting SSN, Getting PIN, Validating, 以及Rejecting.每个状态都有一套完整的转移transitions来决定状态的顺序.状态是用圆角矩形来表示的.转移则是使用带箭头的连线表示.触发转移的事件或者条件写在箭头的旁边.我们的图上有两个自转移.一个是在Getting SSN,另一个则在上Getting PIN.初始状态(黑色圆圈)是开始动作的虚拟开始.结束状态也是动作的虚拟结束.事件或条件触发动作时用(/动作)表示.当进入Validating状态时,对象并不等外部事件触发转移.取而代之,它产生一个动作.动作的结果决定了下一步的状态.活动图活动图activity diagram是一个很特别的流程图.活动图和状态图之间是有关系的.状态图把焦点集中在过程中的对象身上,而活动图则集中在一个单独过程动作流程.活动图告诉了我们活动之间的依赖关系.对我们的例子来说,我们使用如下的过程.“通过ATM来取钱.”这个活动有三个类Customer, ATM和Bank.整个过程从黑色圆圈开始到黑白的同心圆结束.活动用圆角矩形表示.。

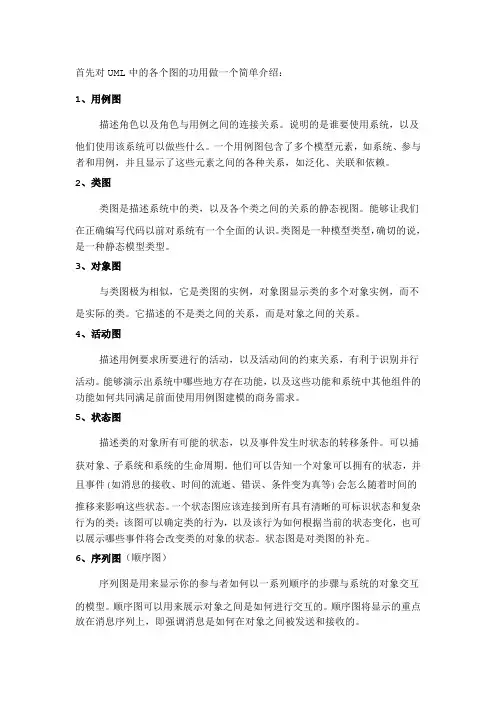

首先对UML中的各个图的功用做一个简单介绍:1、用例图描述角色以及角色与用例之间的连接关系。
说明的是谁要使用系统,以及他们使用该系统可以做些什么。
一个用例图包含了多个模型元素,如系统、参与者和用例,并且显示了这些元素之间的各种关系,如泛化、关联和依赖。
2、类图类图是描述系统中的类,以及各个类之间的关系的静态视图。
能够让我们在正确编写代码以前对系统有一个全面的认识。
类图是一种模型类型,确切的说,是一种静态模型类型。
3、对象图与类图极为相似,它是类图的实例,对象图显示类的多个对象实例,而不是实际的类。
它描述的不是类之间的关系,而是对象之间的关系。
4、活动图描述用例要求所要进行的活动,以及活动间的约束关系,有利于识别并行活动。
能够演示出系统中哪些地方存在功能,以及这些功能和系统中其他组件的功能如何共同满足前面使用用例图建模的商务需求。
5、状态图描述类的对象所有可能的状态,以及事件发生时状态的转移条件。
可以捕获对象、子系统和系统的生命周期。
他们可以告知一个对象可以拥有的状态,并且事件(如消息的接收、时间的流逝、错误、条件变为真等)会怎么随着时间的推移来影响这些状态。
一个状态图应该连接到所有具有清晰的可标识状态和复杂行为的类;该图可以确定类的行为,以及该行为如何根据当前的状态变化,也可以展示哪些事件将会改变类的对象的状态。
状态图是对类图的补充。
6、序列图(顺序图)序列图是用来显示你的参与者如何以一系列顺序的步骤与系统的对象交互的模型。
顺序图可以用来展示对象之间是如何进行交互的。
顺序图将显示的重点放在消息序列上,即强调消息是如何在对象之间被发送和接收的。
7、协作图和序列图相似,显示对象间的动态合作关系。
可以看成是类图和顺序图的交集,协作图建模对象或者角色,以及它们彼此之间是如何通信的。
如果强调时间和顺序,则使用序列图;如果强调上下级关系,则选择协作图;这两种图合称为交互图。
8、构件图(组件图)描述代码构件的物理结构以及各种构建之间的依赖关系。
UML提供的9种主要的图来对待建系统进行建模2015年08月06日来源:信管网作者:cnitpm中可视化建模UML提供了如下9种主要的图来对待建系统进行建模。
1)用例图:用例模型描述的是外部执行者(Actor)所理解的系统功能,用于需求分析阶段。
参与者(Actor)代表与系统接口的任何事物或人,它是指代表某一种特定功能的角色,参与者都是虚拟的概念。
用例(Use Case)是对系统行为的动态描述,它可以促进设计人员、开发人员与用户的沟通,理解正确的需求,还可以划分系统与外部实体的界限,是系统设计的起点。
对一组动作序列的描述,系统执行这些动作将产生一个对特定的参与者有价值而且可观察的静态视图。
包含和扩展:一种用于重用的包含关系,用构造型《include》(可以从两个或者两个以上的原始用例中提取公共行为,或者发现能够使用一个组件来实现某一个用例的部分功能是很重要的事时,应该使用包含关系)另一种是用于分离出不同的行为用构造型《extend》(如果一个用例明显地混合了两种或两种以上地不同场景,即根据情况可能发生多种事情。
我们可以断定将这个用例分为一个主用例和一个或多个辅用例描述可能更加清晰)2)类图:描述类和类之间的静态关系。
不仅显示信息的结构,同时还描述了系统的行为。
类和对象:类的命名(最顶部的格子包含类的名字);类的属性(中介的格子包含类的属性,用以描述该类对象的共同特点,“可见性属性名:类型=默认值{约束特性}”。
可见性包括Public、Private、Protected 分别用+-#号表示);类的操作(Operation,“可见性:操作名(参数表):返回类型{约束特性}”)类之间的关系:依赖关系(如果元素A的变化会引起元素B的变化,则称元素B 依赖(Dependency)于元素A)、泛化关系(描述了一般事物与该事物中的特殊种类之间的关系,也就是父类和子类之间的关系。
继承关系是泛化关系的反关系,也就是说子类是从父类中继承的,而父类则是子类的泛化,在UML中,使用带空心箭头的实线表示,箭头指向父类)、聚合关系表示整体和部分的关系,用一个带空心菱形的实线表示(电脑、显示器);组合关系:如果聚合关系中的表示“部分”的类的存在,与表示“整体”的类有紧密的关系,如公司和部门,则使用组合关系,使用带实心菱形的实线表示)、实现关系(用来规定接口和实现的类或组件之间的关系,接口是操作的集合,这些操作用于规定类或组件的服务,使用一个带空心箭头的虚线表示)3)对象图:类图的一个实例。
UML各种图总结-精华UML(UnifiedModelingLanguage)是一种统一建模语言,为面向对象开发系统的产品进行说明、可视化、和编制文档的一种标准语言。
下面将对UML的九种图+包图的基本概念进行介绍以及各个图的使用场景。
一、基本概念如下图所示,UML图分为用例视图、设计视图、进程视图、实现视图和拓扑视图,又可以静动分为静态视图和动态视图。
静态图分为:用例图,类图,对象图,包图,构件图,部署图。
动态图分为:状态图,活动图,协作图,序列图。
1、用例图(UseCaseDiagrams):用例图主要回答了两个问题:1、是谁用软件。
2、软件的功能。
从用户的角度描述了系统的功能,并指出各个功能的执行者,强调用户的使用者,系统为执行者完成哪些功能。
2、类图(ClassDiagrams):用户根据用例图抽象成类,描述类的内部结构和类与类之间的关系,是一种静态结构图。
在UML类图中,常见的有以下几种关系:泛化(Generalization),实现(Realization),关联(Association),聚合(Aggregation),组合(Composition),依赖(Dependency)。
各种关系的强弱顺序:泛化=实现>组合>聚合>关联>依赖2.1.泛化【泛化关系】:是一种继承关系,表示一般与特殊的关系,它指定了子类如何继承父类的所有特征和行为。
例如:老虎是动物的一种,即有老虎的特性也有动物的共性。
2.2.实现【实现关系】:是一种类与接口的关系,表示类是接口所有特征和行为的实现。
2.3.关联【关联关系】:是一种拥有的关系,它使一个类知道另一个类的属性和方法;如:老师与学生,丈夫与妻子关联可以是双向的,也可以是单向的。
双向的关联可以有两个箭头或者没有箭头,单向的关联有一个箭头。
【代码体现】:成员变量2.4.聚合【聚合关系】:是整体与部分的关系,且部分可以离开整体而单独存在。
[转][UML]9种图例详解Uml九种图1.⽤例图(UseCase Diagrams):⽤例图主要回答了两个问题:是谁⽤软件软件的功能从⽤户的⾓度描述了系统的功能,并指出各个功能的执⾏者,强调⽤户的使⽤者,系统为执⾏者完成哪些功能。
UML⽤例图2.类图⽤户根据⽤例图抽象成类,描述类的内部结构和类与类之间的关系,是⼀种静态结构图。
在UML类图中,常见的有以下⼏种关系: 泛化(Generalization), 实现(Realization),关联(Association),聚合(Aggregation),组合(Composition),依赖(Dependency)。
各种关系的强弱顺序:泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖3.对象图(Object Diagrams):描述的是参与交互的各个对象在交互过程中某⼀时刻的状态。
对象图可以被看作是类图在某⼀时刻的实例。
UML类图4.状态图(Statechart Diagrams):是⼀种由状态、变迁、事件和活动组成的状态机,⽤来描述类的对象所有可能的状态以及时间发⽣时状态的转移条件。
UML状态图5.活动图(Activity Diagrams):是状态图的⼀种特殊情况,这些状态⼤都处于活动状态。
本质是⼀种流程图,它描述了活动到活动的控制流。
UML活动图6.序列图-时序图(Sequence Diagrams):交互图的⼀种,描述了对象之间消息发送的先后顺序,强调时间顺序。
序列图的主要⽤途是把⽤例表达的需求,转化为进⼀步、更加正式层次的精细表达。
⽤例常常被细化为⼀个或者更多的序列图。
同时序列图更有效地描述如何分配各个类的职责以及各类具有相应职责的原因。
UML序列图-时序图7.协作图(Collaboration Diagrams):交互图的⼀种,描述了收发消息的对象的组织关系,强调对象之间的合作关系。
时序图按照时间顺序布图,⽽写作图按照空间结构布图UML协作图8.构件图(Component Diagrams):构件图是⽤来表⽰系统中构件与构件之间,类或接⼝与构件之间的关系图。
软件工程的5个阶段:需求分析(Requirements Capture),系统分析与设计(System Analysis and Design),实现(Implement),测试(Test),维护(Maintenance)。
2.UML的定义包括UML语义和UML表示法两个部分。
UML语义描述基于UML 的精确元模型定义。
元模型为UML的所有元素在语法和语义上提供了简单、一致和通用的定义性说明。
UML表示法,为开发者或开发工具使用图形工具和文本语法为系统建模提供了标准。
3.UML(Unified Modeling Language)由视图(View),图(Diagram),模型元素(Model Element),通用机制(General Mechanism)等组成,还提供了扩展机制(Extension Mechanism),使得UML语言能够适应一个特殊的方法或者扩充到一个组织或用户。
a)视图是表达系统的某一方面特征的UML建模元素的子集,由多个图构成,是在某一个抽象层上,对系统的抽象表示。
b)图是模型元素集的图形表示,通常由弧(关系)和顶点(其他模型元素)相互连接构成。
c)模型元素代表面向对象中的类、对象、消息和关系等概念,是构成图的基本概念。
d)通用机制用于表示其他信息,比如注释、模型元素的语义等。
4.UML用模型来描述系统的结构或静态特征,以及行为或动态特征,从不同的视角为系统架构建模,形成不同视角:
a)用例视图(Use Case View),强调从用户角度看到的或需要的系统功能,是被称为参与者的外部用户所能观察到的系统功能的模型图。
b)逻辑视图(Logical View),展现系统的静态或结构组成及特征,也被称为结构模型视图(Structural Model View)或者静态视图(Static View)。
c)并发视图(Concurrent View),体现了系统的动态或者行为特征,也称为行为模型视图(Behavioral Model View)或动态视图(Dynamic View)。
d)组件视图(Component View),体现了系统实现的结构和行为特征,也称为实现模型视图(Implementation Model View)。
e)配置视图(Deployment View),体现了系统实现环境的结构和行为特征,也被称为环境模型视图(Environment Model View)或者物理视图(Physical View)。
5.视图由图构成,UML提供了9种不同的图:
a)用例图(Use Case Diagram),描述系统功能;
b)类图(Class Diagram),描述系统的静态结构;
c)对象图(Object Diagram),描述系统在某个时刻的静态结构;
d)时序图(Sequence Diagram),按时间顺序描述系统元素间的交互;
e)协作图(Collaboration Diagram),按照时间和空间顺序描述系统元素间的交互和他们之间的关系,如果需要强调时间和序列,最好选择序列图,如果需要强调上下文相关,最好选择协作图;
f)状态图(State Diagram),描述了系统元素的状态条件和响应;
g)活动图(Activity Diagram),描述了系统元素的活动;
h)组件图(Component Diagram),描述了实现系统的元素的组织;
i)配置图(Deployment Diagram),描述了环境元素的配置,并把实现系统的元素映射到配置上。
6.图和视图之间的对应关系:
用户模型视图:用例图
结构模型视图:类图和对象图
行为模型视图:时序图、协作图、状态图和活动图
实现模型视图:组件图
环境模型视图:配置图
7.UML的两套建模机制,静态建模机制和动态建模机制。
静态建模机制包括用例图、
类图、对象图、包、组件图和配置图;动态建模机制包括消息、状态图、时序图、
协作图、活动图。
