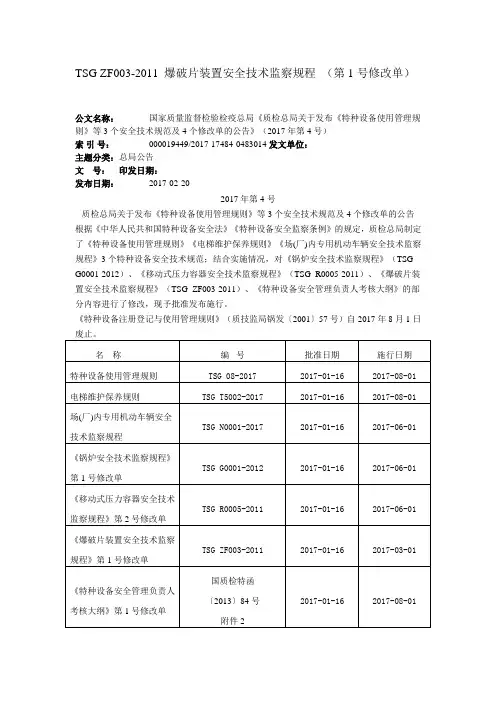

(完整版)TSGZF003-2011爆破片装置安全技术监察规程(第1号修改单).docx

TSG ZF003-2011 爆破片装置安全技术监察规程（第1号修改单）公文名称：国家质量监督检验检疫总局《质检总局关于发布《特种设备使用管理规则》等3个安全技术规范及4个修改单的公告》（2017年第4号）索引号：000019449/2017-17484-0483014发文单位：主题分类：总局公告文号：印发日期：发布日期：2017-02-202017年第4号质检总局关于发布《特种设备使用管理规则》等3个安全技术规范及4个修改单的公告根据《中华人民共和国特种设备安全法》《特种设备安全监察条例》的规定，质检总局制定了《特种设备使用管理规则》《电梯维护保养规则》《场(厂)内专用机动车辆安全技术监察规程》3个特种设备安全技术规范；结合实施情况，对《锅炉安全技术监察规程》（TSG G0001-2012）、《移动式压力容器安全技术监察规程》（TSG R0005-2011）、《爆破片装置安全技术监察规程》（TSG ZF003-2011）、《特种设备安全管理负责人考核大纲》的部分内容进行了修改，现予批准发布施行。

《特种设备注册登记与使用管理规则》（质技监局锅发〔2001〕57号）自2017年8月1日附件：1.《锅炉安全技术监察规程》（TSG G0001-2012）第1号修改单2.《移动式压力容器安全技术监察规程》（TSGR0005-2011）第2号修改单3.《爆破片装置安全技术监察规程》（TSG ZF003-2011）第1号修改单4.《特种设备安全管理负责人考核大纲》第1号修改单质检总局2017年1月16日（此件公开发布）附件3《爆破片装置安全技术监察规程》（TSG ZF003-2011）第1号修改单一、“正文”的修改1. 第三条修改为：“本规程规定了爆破片装置的材料、设计、制造、检验、安装、使用等过程以及制造许可、型式试验工作的基本安全要求，相关爆破片装置的技术标准以及有关单位、机构的管理制度等，不得低于本规程的规定。

《爆破片装置安全技术监察规程》(TSG ZF003-2011)第1号修改单(对2011年5月第1版的修改)一、“正文”的修改二、“附件A”的修改三、“附件B”的修改四、“附件C”的修改1.“附件C”条款的修改2.增加“表C-1”原文“C2 爆破片装置制造许可条件”前，增加“表C-1 爆破片装置制造许可项目”，内容如下：表C-1 爆破片装置制造许可项目2.增加“表C-2”原文“C2.5.3 无损检测人员”前，增加“表C-2 爆破片装置制造单位技术人员要求”，内容如下：表C-2 爆破片装置制造单位技术人员要求3.原“表C-1”修改为“表C-3”修改如下：表C-3 主要生产设备要求(台、套)4.原“表C-2”修改为“表C-4”修改如下：表C-4 检验与试验设备要求(台、套)五、“附件D”的修改六、“附件D-2 ”的修改修改如下：附件D-2特种设备型式试验证书(爆破片装置)证书编号：TSX XXXXXXXXXXXXXX制造单位名称：制造单位地址：产品型式：产品型号：型式试验报告编号：经型式试验，确认符合《爆破片装置安全技术监察规程》的要求。

本证书适用于以下爆破片装置的产品范围：(注：型式试验报告所适用的产品范围应当按照产品爆破压力、爆破温度、公称直径，由爆破片装置型式试验机构填写。

本注不印制)本证书有效期至年月日(印制型式试验机构名称) (型式试验机构公章)年月日有效期内的型式试验证书在本型式试验机构官方网站上予以公示七、“附件E”的修改原文附件E 爆破片装置制造监督检验要求删除。

设备安全附件管理规定一、目的为强化公司设备安全附件管理，保证安全附件的有效性，确保设备安全平稳运行，根据国家相关法律、法规，结合公司实际情况，特制定本规定。

二、适用范围适用于公司范围内所有设备安全附件（安全阀、爆破片、压力表、液位计、温度计）的管理。

三、编制依据《固定式压力容器安全技术监察规程》TSG21-2016《特种设备安全法》2014年1月1日施行《安全阀安全技术监察规程》及修改单TSGZF001-2006《安全阀一般要求》GB/T12241-2021《爆破片安全装置》GB567-2012《爆破片装置安全技术检查规程》及修改单TSGZF003-2011 《弹性元件式精密压力表和真空表》JJG49-2013《弹性元件式一般压力表、压力真空表及真空表》JJG52-2013《强制检定的工作计量器具实施检定的有关规定（试行）》1991年8月6日《化学工业计量器具分级管理办法》1988年10月10日四、职责分工（一）设备部1、全面负责本公司设备安全附件管理。

2、组织制定和修订公司设备安全附件管理规定。

3、建立健全公司级安全阀、强检压力表、爆破片等设备安全附件管理台账。

4、组织实施安全阀委外校验和强检压力表委外检定工作。

5、定期组织安全附件专项检查，并对相关车间其执行情况进行监督与考核。

6、参与设备安全附件相关事故的调查分析，坚持“四不放过”原则。

（二）生产部1、参与拟定（修订）、执行公司设备安全附件管理规定和有关技术规程，并对相关车间其执行情况进行监督与考核。

2、负责压力表、液位计、温度计等安全附件工艺警戒标识区间的设定。

（三）HSE管理部1、参与拟定（修订）、执行公司设备安全附件管理规定和有关技术规程。

2、参与安全附件安全监督管理工作。

（四）维修车间1、参与拟定（修订）、执行公司设备安全附件管理规定和有关技术规程。

2、建立健全公司级液位计、现场温度计管理台账，并保证台账更新的及时性和准确性。

3、组织实施现场温度计委外检定工作。

TSG特种设备安全技术规范和特种设备许可特种设备安全技术规范(以下简称TSG),是指国家质量监督检验检疫总局(以下简称国家质检总局)依据《中华人民共和国特种设备安全法》《特种设备安全监察条例》所制定并且颁布的技术规范，主要包括特种设备安全性能、能效指标以及相应的生产(包括设计、制造、安装、改造、修理，下同)、经营、使用和检验、检测等活动的强制性基本安全要求、节能要求、技术和管理措施等内容。

安全技术规范是特种设备法规标准体系的重要组成部分，其作用是将特种设备有关的法律、法规和规章的原则规定具体化。

特种设备安全技术规范标志用其拼音的简称表示，即用特种设备中的特(Te)、设(She)和规范(GUifan)的拼音首字母(TSG)组成。

2018年3月，根据第十三届全国人民代表大会第一次会议批准的国务院机构改革方案，将国家质量监督检验检疫总局的职责整合，组建中华人民共和国国家市场监督管理总局。

颁布单位国家市场监督管理总局TSG包括专项规范和综合规范。

专项规范是指某类特种设备的某环节的规范，综合规范是指某类特种设备的所有环节或者所有特种设备的某个环节的规范。

TSG代号说明一专项规范TSG后第1位为规范种类代号，有9种：Z—综合管理；G—锅炉；R—压力容器；D—压力管道；T—电梯；Q—起重机械；S—客运索道；丫一大型游乐设施；N—场（厂）内专用机动车辆。

TSG后第2位为工作项目代号，有9种：0—管理；1一设计；2—制造；3—安装改造维修；4—气体充装；5—使用；6—作业人员；7—检验、检测；8—检验、检测人员；C—材料；F—安全附件；B—部件二综合规范TSG后第1位为规范种类代号，有10种:0—管理；1—锅炉；2—压力容器；3—压力管道；4-电梯；5—起重机械；6—客运索道；7—大型游乐设施；8—场（厂）内专用机动车辆；9—节能TSG专项规范列表：一、综合管理Z1 TSGZOOOl-2009特种设备安全技术规范制定程序导则（废止,依据TSG01-2014第7.6条）2 TSGZOOO2—2009特种设备信息化工作管理规则3 TSGZOOo3—2005特种设备鉴定评审人员考核大钢4 TSGZoooJ2007特种设备制造、安装、改造、维修质量保证体系基本要求（废止,依据TSG07-2019第4.6条）5 TSGZOOO5-2OO7特种设备制造、安装、改造、维修许可鉴定评审细则（废止,依据TSG07-2019第4.6条）7TSGZ6001—2019特种设备作业人员考核规则8 TSGZ6002—2010特种设备焊接操作人员考核细则9 TSGZ7001—2021特种设备检验机构核准规则10 TSGZ7002—2022特种设备检测机构核准规则11 TSGZ7003—2004特种设备检验检测机构质量管理体系要求（不适用于无损检测，依据TSGZ7002—2022第4.6条；不适用特种设备检验机构的要求，依据TSGZ7001—2O21B4.11＞）12 TSGZ7004—2011特种设备型式试验机构核准规则（第1号修改单，2022年第16号）13 TSGZ7OO5-2O15特种设备无损检测机构核准规则（废止,依据TSGZ7OO2—2O22第4.6条）14 TSGZ8001-2019特种设备无损检测人员考核规16TSGZBOOl—2008燃油（^）燃烧器安全技术规则（第1号修改单）（废止,依据TSG11—2020第"2条）17TSGZBoO2—2008燃油（气）燃烧器型式试验规则（第1号修改单）（废止,依据TSG11—2020第"2条）18TSGZCool—2009锅炉压力容器专用钢板（带）制造许可规则（己废止,依据国家市场监督管理总局留言回复）19TSGZFo01—2006安全阀安全技术监察规程（第1号街改阜乂部分条款废止,依据TSG07-2019第4.6条）20TSGZFoo2—2005安全阀维修人员考核大纲（废止,依据TSGZ6001—2019第三十九条）21TSGZFOo3—2011爆破片装置安全技术监察规程（第1号修改单）（部分条款废止,依据TSG07-2019>4.6条）二、锅炉G2TSGGOOo2—2010锅炉节能技术监督管理规程（废止,依据TSG91-2021第7.3条）3TSGGOOO3-2010工业锅炉能效测试与评价规则（废止,依据TSG91-2021第7.3条）4TSGGloOl—2004锅炉设计文件鉴定管理规则（废止,依据TSG11—2020第11.2条）5TSGG3001—2004锅炉安装改造单位监督管理规则（废止,依据TSG07∙2019第4.6条）6TSGG5001—2010锅炉水（介）质处理监督管理规则（废止,依据TSG11-2020第11.2条）7TSGG5002—2010锅炉水（介）质处理检验规则（废止,依据TSG11—2020第11.2条）8TSGG5003-2008锅炉化学清洗规则（第1号修改单质检局2010年第127号）（废止,依据TSG11—2020第11.2条）9TSGG500J2014锅炉使用管理规则（废止,依10TSGZ6001—2019锅炉安全管理人员和操作人员考核大纲（废止,依据TSGZ6001-2019第三十九条）11TSGG6003—2008锅炉水处理作业人员考核大纲（废止,依据TSGZ6001—2019第三十九条）12TSGG7001—2015锅炉监督检验规则（废止,依据TSG11—2020第11.2条）13TSGG7002—2015锅炉定期检验规则（废止,依14TSGG8001—2011锅炉水（介）质处理检测人员考核规则（废止,依据TSGZ8002∙2022第7.4条）三、压力容器R1TSGROOOl—2004非金属压力容器安全技术监察规程（废止,依据TSG21-2016第10.2条）2TSGROOO2—2005超高压力容器安全技术监察规程（废止,依据TSG21—2016第10.2条）3TSGROOO3-2007简单压力容器安全技术监察规程（废止,依据TSG21—2016第10.2条）4TSGROOOJ2009固定式压力容器安全技术监察规程（废止,依据TSG21-2016第10.2条）5TSGROOO5—2011移动式压力容器安全技术监察规程（第3号修改单2021年第24号）6TSGROOo6-2014气瓶安全技术监察规程（废止,依据TSG23-2021第10.2条）7TSGRoOO9-2009车用气瓶安全技术监察规程（废止,依据TSG23-2021第10.2条）8TSGROoIO—2019热交换器能效测试与评价规则9TSGRIool—2008压力容器压力管道设计许可规则（废止，依据TSG07-2019第4.6条）10TSGRIoO3—2006气瓶设计文件鉴定规则（废止，依据TSG23-2021第10.2条）11TSGR3001—2006压力容器安装改造维修许可规则（废止，依据TSG07-2019第4.6条）12TSGR4001—2006气瓶充装许可规则（废止，依据TSG07-2019第4.6条）13TSGR4002—2011移动式压力容器充装许可规则（废止，依据TSG07-2019第4.6条）14TSGR5001—2005气瓶使用登记管理规则（废止，依据TSG08-2017第4.4条）15TSGR5002—2013压力容器使用管理规则（废16TSGR6001—2011压力容器安全管理人员和操作人员考核大纲（废止，依据TSGZ6001—2019第三十九条）17TSGR6002—2006医用氧舱维护管理人员考核大纲（废止，依据TSGZ6001—2019第三十九条）18TSGR6003—2006压力容器压力管道带压密封作业人员考核大纲（废止，依据TSGZ6001—2019第三十九条）19TSGR6004—2006气瓶充装人员考核大纲（废止，依据TSGZ6001—2019第三十九条）20TSGR7001—2013压力容器定期检验规则（固定式压力容器不再按此标准执行，依据TSG21—2016第10.2条；氧舱相关条款不再依此标准执行，依据TSG23-2021第12.2条）21TSGR7002—2009气瓶型式试验规则（废止,依据TSG23-2021第10.2条）22TSGR7OOJ2O11气瓶制造监督检验规则（废止,依据TSG23-2021第10.2条）23TSGR7004—2013压力容器监督检验规则（固定式压力容器不再按此标准执行，依据TSG21—2016第10.2条；氧舱相关条款不再依此标准执行，依据TSG23-2021第12.2条）24TSGRFOOl—2009气瓶附件安全技术监察规程（废止,依据TSG23^2021第10.2条）四、压力管道D1TSGDOOol—2009压力管道安全技术监察规程-工业管道2TSGD2OO1—2006压力管道元件制造许可规则（第1号修改单）（废止,依据TSGO7-2019第4.6条）4TSGD3001—2009压力管道安装许可规则（废止,依据TSG07-2019第4.6条）5TSGD5OO1—2009压力管道使用登记管理规则（废止,依据TSG08-2017第4.4条）6TSGD6001—2006压力管道安全管理人员和操作人员考核大纲（废止,依据TSGZ6001-2019第三十九条）程（废止,依据TSGD7006-2020第3.3条）8TSGD7002—2006压力管道元件型式试验规则9TSGD7003—2010压力管道定期检验规则一长输管道10TSGD7004—2010压力管道定期检验规则一公用管道11TSGD7005—2018压力管道定期检验规则一工业管道12TSGD7006—2020压力管道监督检验规则五、电梯T1TSGT5001—2009电梯使用管理与日常维护保养规则（废止,依据TSG08-2017第4.4条）2TSGT5002—2017电梯维护保养规则3TSGT6001—2007电梯安全管理人员和作业人员考核大纲（废止,依据TSGZ6001-2019第三十九条）4TSGT7001—2009电梯监督检验和定期检验规则—曳引与强制驱动电梯（第3号修改单2019年第51号）5TSGT7002—2011电梯监督检验和定期检验规则消防员电梯（第3号修改单2019年第51号）6TSGT7003—2011电梯监督检验和定期检验规则防爆电梯（第3号修改单2019年第51号）7TSGT7004—2012电梯监督检验和定期检验规则液压电梯（第3号修改单2019年第51号）8TSGT7005—2012电梯监督检验和定期检验规则——自动电梯和自动人行道（第3号修改单2019年第51号）9TSGT7006—2012电梯监督检验和定期检验规则杂物电梯（第3号修改单2019年第51号）10TSGT7007—2022电梯型式试验规则六、起重机械Q桥式起重机2TSGQ2001—2015起重机械制造安装许可规则（征求意见稿）3TSGQ5001—2009起重机械使用管理规则（废止,依据TSG08-2017第4.4条）4TSGQ6001—2009起重机械安全管理人员和作业人员考核大纲（废止,依据起重机械安全管理人员和作业人员考核大纲国质检特（2013）680号）止,依据总局2013年第191号）6TSGQ7002—2019起重机械型式试验规则7TSGQ7003-2007门式起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）8TSGQ700J2006塔式起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）9TSGQ7005-2008流动式起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）10TSGQ7006—2007铁路起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）11TSGQ7007—2007门座起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）12TSGQ7008-2007升降机型式试验细则（废止,依据TSGQ7002—2019第3.3条）13TSGQ7009—2007缆索起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）止,依据TSGQ7002—2019第3.3条）15TSGQ7011—2006旋臂式起重机型式试验细则（废止,依据TSGQ7002—2019第3.3条）16TSGQ7012—2008轻小型起重设备型式试验细则（废止,依据TSGQ7002—2019第3.3条）17TSGQ7013-2006机械式停车设备型式试验细则（废止,依据TSGQ7002—2019第3.3条）验细则（废止,依据TSGQ7002-2019第3.3条）19TSGQ7015—2016起重机械定期检验规则20TSGQ7016—2016起重机械安装改造重大维修监督检验规则（第1号修改单2020年第26号）七、客运索道S1TSGSIOOl—2008客运索道设计文件鉴定规则2TSGS6001—2008客运索道安全管理人员和作业人员考核大纲（废止,依据TSGZ6001-2019第三十九条）3TSGS7001—2013客运索道监督检验和定期检验规则4TSGS7OO2—2005客运缆车安装监督检验与定期检验规则（废止,依据TSGS7001-2013第三十条）5TSGS7003—2005客运索道型式试验规则6TSGS7004—2005客运拖牵索道型式试验细则7TSGS7005—2005客运索道部件型式试验细则八、大型游乐设施Y1TSGY6001—2008大型游乐设施安全管理人员和作业人员考核大纲（废止,依据TSGZ6001-2019第三十九条）九、场（厂）内专用机动车辆N1TSGNOOOl・2017场（D内机动车辆安全技术监察规程（废止,依据TSG81-2022第6.3条）TSG综合规范列表：1 TSGOI-2014特种设备安全技术规范制定导则2 TSG03-2015特种设备事故报告和调查处理导则3 TSG07-2019特种设备生产和充装单位许可规则4 TSG08-2017特种设备使用管理规则5 TSGII-2020锅炉安全技术规程6 TSG21-2016固定式压力容器安全技术监察规程（第1号修改单）7 TSG22-20XX移动式压力容器安全技术监察规程（征求意见稿）9TSG24-2015氧舱安全技术监察规程10TSG51-20XX起重机械安全技术监察规程（征求意见稿）11TSG81-2022场（厂）内专用机动车辆安全技术规程12TSG91—2021锅炉节能环保技术规程TSG的修订TSG的修订包括改版、修改和更正。
