ppt10-电容器的识别方法-色标法(精)

色标电容器各种颜色所对应的数值及含义
色标电容器各色环的含义（注：括号内为四环内容）
色环颜色棕红橙黄第一位数 1 2 3 4 第二位数 1 2 3 4 第三位数（倍乘数） 1 （101） 2 （102） 3 （103） 4 （104）倍乘数（允许偏差） 101 102 103 104 允许偏差 ±1% ±2% — —
第 2 页
绿
蓝
5
6
5
6
5 （105）
6 （106）
105
106
±0.5%
±0.25%
紫
灰白黑金银
7
8 9 0 — —
7
8 9 0 — —
7 （107）
8 （108） 9 （109） 0 （100）（10–1）（10–2）
107
108 109 1(–20%~+50%) — — —
无色
—
—
—
（±20%）
—
第 1 页

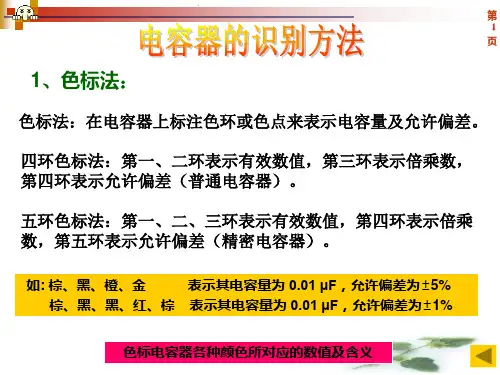

1、色标法：
色标法：在电容器上标注色环或色点来表示电容量及允许偏差。
四环色标法：第一、二环表示有效数值，第三环表示倍乘数，第四环表示允许偏差（普通电容器）。
五环色标法：第一、二、三环表示有效数值，第四环表示倍乘数，第五环表示允许偏差（精密电容器）。
如: 棕、黑、橙、金表示其电容量为 0.01 μF，允许偏差为±5% 棕、黑、黑、红、棕表示其电容量为 0.01 μF，允许偏差为±1%

THT、SMT电容器的识别与测试PPT(共38页)

▪ (7)铝电解电容
▪ 铝电解电容属于有极性电容，以铝箔为正极，铝箔表面的氧化铝为介质，电解质为负极制成的电容。铝电解电容体积大、容量大，与无极性电容相比绝缘电阻低、漏电流大、频率特性差、容量与损耗会随周围环境和时间的变化而变化，特别是当温度过低或过高的情况下，且长时间不用还会失效。
▪ 电容器除了上面的几个重要参数之外，还有绝缘电阻、损耗、频率特性等几个主要特性参数。
▪ 2.2.4 电容器的标示
▪ 1.普通电容器的标示
▪ 普通电容器的标示常有四种方法，即直标法、数标法、文字符号法和色标法。
▪ 型号为CJX-250-0.33-±10%的电容器，含义为：C表示电容器；J 表示材料为金属化介质；X表示特征为小型；250表示耐压为250V；
。 0.33表示标称容量为0.33μf；±10%表示为允许误差
▪ 2.2.3 电容器的参数
▪ 1.标称容量和允许偏差
▪ 标称容量是电容器的基本参数，其数值标注在电容体上。不同类型的电容器有不同系列的容量标称数值。
▪ 电容器实际电容量的差值称为偏差，允许的偏差范围称为精度。
▪ 2.额定电压
▪ 能够保证长期工作而不致击穿电容器的最大直流电压称为电容器的额定工作电压，又称“耐压”。额定电压的数值通常在体积较大的电容器上标出。额定电压系列随电容器种类不同而有所区别。
▪ 电容器常用的额定电压有：6.3V、10V、16V、25V、 63V、100V、160V、250V、400V、630V、1000V等。
▪ (1)纸介电容
▪ 纸介电容制造工艺简单、价格低、体积大、损耗大、稳定行差，并且存在较大的固有电感，不宜在频率较高的电路中使用。
▪ (2)磁介电容

《了解电容器》PPT课件

A. 1.0×10－8F B. 2.0×10－8F
C. 4.0×10－8F D. 8.0×10－8F
答案B
h
12
分层训练
5、如图所示，平行板电容器的电容为C,
极板带的电荷量为Q,极板间距d,今极
板间正中央放一个电荷量为q的点电荷,
则它受到的电场力的大小为
A
.k
2 Qq d2
B
.k 4 Qq d2
+ Q
乳源h 高级中学邱伟文1
学习目标
1、了解什么是电容器，电容器的分类。
2、知道电容器的充电、放电过程。 3、知道电容器的定义、定义式、单
位、理解电容器的物理意义。
h
2
一.电容器结构:
两个相互靠近、彼此绝缘的导体
二.电容器的分类:
1.平行板电容器 2.电解质电容器
3.可变电容器
h
-+
3
三.电容器的充放电
1F106F1012pF
4、电容的物理意义:
表征电容器容纳电荷的本领. 思考：是否可以认为，电容跟它所带的电量成正比，跟它两极的电势差成反比？
注意：电容器的电容与电容器带电的多少Q，和两极板间的电压的大小无关。据电容器电容的定义 C ，Q 可知： A、电容器所带的电荷量越多U，它的电
容越大。
B、电容器不带电时，其电容为零
C、电容器两极板间的电压越高，它的电容就越小
D、电容器的电容大小与电容器带的电
荷量无关
h
答案D 9
分层训练
2、如图：关于固定电容器的电荷量Q，
电压U，电容C的关系正确的是
C
C
0
QA
Q
0B
U

电容器电容及电容器的参数和种类PPT课件

量多少无关。
并不是只有电容器才有电容，实际上任何两个导体之间都存在着电容。
知识清单
电容器的参数
额定工作电压
额定工作电压一般叫作耐压，它是指使电容器能长时间地稳定工作，并且保证电介质性能良
好的支流电压的数值。必须保证电容器的额定工作电压不低于工作电压的最大值。（交流电路
考虑交流电压的峰值）
标称容量和允许误差

ε——某种电介质的介电常数，单位是法［拉］每米，符号为F/m；
S——极板的有效面积，单位是平方米，符号为2 ；
d——两极板间的距离，单位是米，符号为m；
C——电容，单位是法［拉］，符号为F。
=
式中
注意：
=

说明，对某一个平行板电容器而言，它的电容是一个确定值，其大小仅与电容器

的极板面积大小、相对位置以及极板间的电介质有关；与两极板间电压的大小、极板所带电荷
一个电容器，当它接到220V直流电源上时，每个电极所带电荷量为q，若把它接到110V的直流
电源上，每个极板所带电荷量为（
A.q
B.2q

C.q/2
q
q′
）。
C
D.q/4
q
【解析】因为 = ，所以220 = 110，得q′ = 2。
用万用表的同一电阻挡量程对电容器的电容量进行判别时，电容量越大，则表头指针偏转幅度
C——电容，单位是法［拉］，符号为F。
在实际应用中，法拉的单位太大，常用的是较小的单位微法（μF）和皮法（pF）：
1 = 10−6
1 = 10−12
知识清单
平行板电容器
理论与实验证明，平行板电容器的电容量与极板面积S及电介质介电常数ε成正比，与两极

人教版高中物理选修3-1-第一章-第8节电容器的电容(26张PPT)

常见电容器的分类方法
①按形状分：圆柱形电容器，平行板电容器，球形电容器等．
②按构造分：固定电容器，可变电容器，半可变电容器等．
可变电容器通常是通过改变正对面积或改变极板间距离来改变电容的．
③按极板间使用的电介质分：空气电容器，真空电容器，塑料薄膜电容器，云母电容器，陶瓷电容器，电解电容器等．
2、电容的定义式: C Q U
Q指每一个极板带电量绝对值, U表示电容器两板的电势差—电压.
3、物理意义：描述电容器容纳电荷本领的物理量 4、单位：
国际单位制：法拉——法（F） 1F=1C / V 常用单位：微法（μF);皮法（pF)
1F=106μF=1012pF
思考:
甲同学说：“电容器带电越多，电容越大，不带电时，电容为零”。此说法对吗?为什么?
3、电容器的作用：容纳储存电荷
圆柱型水杯容器的储水问题:hhABC
1.水位每升高h，试比较A、B、C的储水量
2.哪个储水本领大？如何反映其储水本领？
水量V 深度h
截面积S
思考与讨论
那电容器储存电荷的本领如何表征呢？
CQ U
二.电容
1、电容器所带电量Q与电容器两极板间的电势差U的比值，叫电容器的电容。符号C。
1.8电容器的电容
知识目标（1）知道电容器的基本构造，了解电容器的充电、放电过程，认识常见的电容器。（2）理解电容的物理意义，掌握电容的定义公式、单位，并能进行简单的计算。（3）了解影响平行板电容器电容大小的因素，能利用公式判断平行板电容器电容的变化。

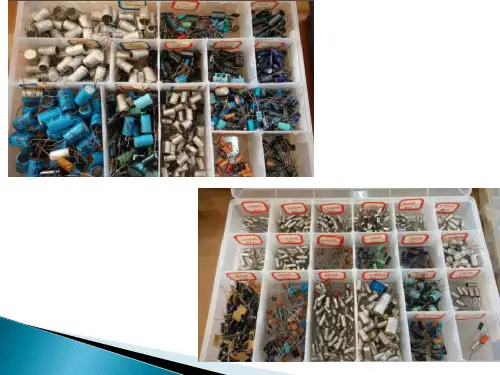

观察图片
一些常见的电容器
d表示两板间的距离
εr是电介质的相对介电常数，与电介质的性质有关。

10.4电容器的电容PPT(课件)-高中物理人教版必修第三册

解析：金属芯线与导电液体之间形成一个电容器，如果该装置相当于平行板电容器，则它是由于板正对面积变化，引起电容器电容的
变化，液面上升或下降，引起正对面积变化，可知电容变化，所以ACD选项正确。
(1)固定电容器：容量不变的电容器常见的有聚苯乙烯电容器 C．保持d不变，减小S，则θ变小
解析：金属芯线与导电液体之间形成一个电容器，如果该装置相当于平行板电容器，则它是由于板正对面积变化，引起电容器电容的
平行板电容器的电容 C 与εr、S 成正比，与 d 成反比．
3．在这里抓住一点对于电容器，电容CLeabharlann 可以由Q或ΔQ来度 U ΔU
量，但平行板电容器的电容 C 的值却是由εr、S、d 决定的，与 Q
和 U 无关．
②电容考器所点带电二荷量Q恒实定不验变：探究影响平行板电容器电容的因素
解析：金属芯线与导电液体之间形成一个电容器，如果该装置相当于平行板电容器，则它是由于板正对面积变化，引起电容器电容的
②电容器所带电2荷．量Q实恒定验不变方法：控制变量法．
解析：金属芯线与导电液体之间形成一个电容器，如果该装置相当于平行板电容器，则它是由于板正对面积变化，引起电容器电容的变化，液面上升或下降，引起正对面积变化，可知电容变化，所以ACD选项正确。
②第电四容节器电所容带器电3的荷．电量容Q实恒定验不变仪器：电容器、静电计．
答案：ACD
用控制变量法，可以研究影响平行板电容器电容的因素(如图所示)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ，实验中极板所带电荷量不变，若( )
A．保持S不变，增大d，则θ变大 B．保持S不变，增大d，则θ变小 C．保持d不变，减小S，则θ变小 D．保持d不变，减小S，则θ不变

高二物理《了解电容器》PPT课件

电容器的作用：
——容纳和储存电荷
那电容器储存电荷的本领如何表征呢？
电容器容纳储存电荷电荷量Q 电势差U 电容C 水容器容纳储存水水量V 水位差h 横截面S
+++++++++
---------
Q C U
V S h
思考:
甲同学说:“电容器带电越多,电容越大,不带电时,电容为零”.此说法对吗?为什么? 乙同学说:“若A电容器带电比B电容器带电量多,则A的电容就比B的电容大”.此说法对吗?为什么?
第七节了解电容器
电容器是一种常用的电学元件，它可以用来储存电荷。电容器在电工、电子技术中有着广泛的应用。
一.识别电容器
常用电容器
电容器的构造：两块彼此绝缘又互相靠近的导体就构成了电容器。这两个导体就是电容器的两个极。
平行板电容器：由两块正对而又相距很近的金属板组成，板间形成的电场是匀强电场。
二.电容器的充放电 1.充电：使电容器的两个极板带上等量异种电荷的过程叫充电。充电过程是建立电场、储存电场能的过程。 2.放电：使电容器两极板上的电荷中和的过程叫放电。放电过程是电场消程——特点
1、充电电流：电流强度由大到小；方向从电源正极到导体板； 2、电容器所带电荷量增加； 3、电容器两极板间电压升高； 4、电容器中电场强度增加；当电容器充电结束后，电容器所在电路中无电流，电容器两极板间电压与充电电源的电压相等； 5、充电后，电容器从电源中获取的能量成为电场能；电容器充电后，任意一个极板带电量的绝对值叫电容器的带电量，用“Q”表示。
1、两个电容器电量之比为2:1，电压之比为 1:2，则它们的电容之比为 .

电容器的测量ppt课件

始，听到短促的蜂鸣声
（2）两表笔分别接被测电容器两极
电容器正常
电容器的测量就这么简单
指针式万用
电表
容
器
的数
测字
量
式万
用
表
R×1k挡
指针先顺时针摆动一定幅度，后逆时针复原电容器正常
指针靠“0”处不动电容器短路
指针回不到“∞” 位置电容器漏电
指针始终在“∞”处不摆动电容器开路
是电子设备的常用元器件
开路
电容器损坏有三种情况
ห้องสมุดไป่ตู้
短路
漏电
如何测量电容器好坏？
原理：利用电容器充放电。
用什么测量仪器？
怎样测量？
教你一招
指针式万用表数字式万用表
1.档位选择：小电容用R×10k挡，
超过1μF的用R×1k挡或R×100挡
测量方法
2.检测前必须先对电容器进行放电。
3.测量过程：
指针先顺时针摆动一定幅度
后逆时针复原
电容器正常
如出现如下情况：
指针始终在“∞”处不摆动电容器开路
指针回不到“∞” 位置电容器漏电
指针靠“0”处不动电容器短路
此电容器不可用
1.用电容档测量 2.用电阻档测量 3.用蜂鸣器档测量
重复一遍：测量前必须先对电容器进行放电
注意
测量电解电容器时
*用电容档测量
万用表调到电容档位，电容插入Cx插孔，
读取显示数据.
*用电阻档测量
电容
将数字万用表拨至合适的电阻档，两表笔分别接电容器两极，显示值从“000”开始逐渐增
加，直至显示溢出符号“1”。
器
正常

《电容器的分类》课件

和使用寿命。
THANKS
感谢观看
使用塑料作为电介质，具有较高的稳定性和耐压性能，但容量
较小。
陶瓷电容器
使用陶瓷作为电介质，具有较高的介电常数和稳定性，容量较大，但价格较高。
云母电容器
使用云母作为电介质，具有较高的介电常数和稳定性，容量较大，但价格较高。
按结构分类
固定电容器
电容器容量固定，不可调节。
电解电容器
使用电解液作为电介质，具有较大的容量和较高的耐压性能。
介质材料、介质厚度、电极材料和结构。
03 注意事项
使用时电容器两端电压不得超过其耐压值，否则电容器可能被击穿。
温度系数
定义
电容器电容值随温度变化的特性参数。
表示方法
温度系数通常用ppm/℃ 表示，即每变化1℃时电容值的相对变化量。
影响因素
介质材料、电极材料和结构。
注意事项
在高温或低温环境下使用时，应考虑温度系数对电容器性能的影响。
电容器的使用注意事项
极性使用
在使用有极性电容器时，应确保接入电路时极性正确，避免出现短路或漏
电等安全问题。
频率匹配
在高频电路中，应选择低ESR（等效串联电阻）和低ESL（等效串联电感
）的电容器，以提高性能。
耐压考虑
不要超过电容器的最大工作电压，否则可能导致电容器击穿或爆裂。
环境温度
应将电容器安装在通风良好、温度适宜的环境中，避免过热或过冷影响其性能和使用寿命。
损耗角正切值
定义
电容器在有功功率损耗下所呈现的相位角正切值。
表示方法
用tanδ表示，单位为损耗角正切值。
影响因素
介质材料、电极材料和结构、温度和频率。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

知识总结
3.数码表示法数码表示法一般用三位数字来表示容量的大小，单位为pF
。其中前两位为有效数字，后一位表示倍率，即乘以10n， n为第三位数字，若第三位数字9，则乘10-1=0.1。一般无极性电容默认单位为pF，电解电容默认单位为uF。例如： 102表示10×102pF=1000pF 104表示10×104pF=0.1μF 105表示10×105pF=1μF
-
额定电压额定电压也称电容器的耐压值，是指电容器在规定的温度范围内，能够连续正常工作时所能承受的最高电压。该额定电压值通常标注在电容器上。在实际应用时，电容器的工作电压应低于电容器上标注的额定电压值，否则会造成电容器因过压而击穿损坏。
常用固定式电容的直流工作电压系列为： 6.3V， 10V， 16V， 25V， 40V， 63V， 100V，160V，250V，400V，500V， 630V，1000V。
数字表示法是只标数字不标单位的直接表示法。采用此种方法的仅限于单位为pF和uF两种，一般无极性电容默认单位为pF，电解电容默认单位为uF。
18pF
56pF
-
22pF
3.数码表示法
数码表示法一般用三位数字来表示容量的大小，单位为pF。其中前两位为有效数字，后一位表示倍率，即乘以10n，n为第三位数字，若第三位数字9，则乘 10-1。一般无极性电容默认单位为pF，电解电容默认单位为uF。
电容量在1万皮法以下的电容器，通常用皮法作单位，例如
：2pF、68 pF、100 pF、680 pF、5600 pF等等。
-
瓷介电容器
技能训练
22×102pF
51×10pF=510pF 30KV
-
涤纶电容器
400V 33×103pF
±5%
-
2500V 22×104pF
±5%
聚丙烯电容器（CBB）
400V 47×104pF
±5%
-
63v 4.7nF=4700pF
±5%
-
铝电解电容器（CD）
-
作业
在电磁炉电路板上任意找出5个电容器写出它们的主要参数（耐压值、标称容量、允许误差）
-
谢谢大家
-
4.7nF
-
容量:33×100nF=33nF，允许误差:J=±5%, 耐压值=100V
-
知识总结
1.直标法直标法是将电容的标称容量、耐压及偏差直接标在电容体上
。有标单位的直接表示法和不标单位的直接表示法两种例如：4700μF 25V。若是零点零几，常把整数位的“0”省去，如.01μF 表示0.01μF；有些用R表示小数点，如R47μF表示 0.47μF。
-
项目三、电容器的识别
学习目标 1.掌握电容器的主要参数及标注方法： 2.能熟练分辨出常见的电容器并读出其容量值：
-
标称容量
标称容量是指标注在电容器上的电容量。电容量的基本单位是法拉（简称法），用字母“F”表示。比
法拉小的单位还在毫法（mF）、微法（μF）、纳法（nF）、皮法（pF），它们之间的换算关系是： 1F=1000mF 1mF=1000μF 1μF=1000nF 1nF=1000pF 其中，微法（μF）和皮法（pF）两单位最常用。
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
J代表允许误差±5%
-
2.3 电容的表示方法 1.直标法直标法是将电容的标称容量、耐压及允许
误差直接标在电容体上。例如：4700μF 25V。若是零点零几，常把整数位的“0”省去，如.01μF 表示0.01F。
-
-
2. 数字表示法
电容的识别
电解电容瓷片电容涤纶电容微调电容
可调电容金属化膜电容
-
独石电容即多层陶瓷电容器
云母电容
回忆上节内容
1.充电：使电容器储存电荷的过程。 2.电容器所带电量q与两极板电压U成正比 3.电容量定义 C=q/U 4.电容量C的单位：法拉 F 1F=103mF 1mF=103μF 1F=106μF 1μF=103nF 1nF=103pF 1F=106pF
-
表示耐压的字母符号及意义
例：2A 表示10的2次方100×1=100V ，3C表10的3次方1000×1.6=1600V
2A代表耐压值为100V
-
•电容容量误差 •安精度的不同允许误差分为： ±1% ±2% ±5%
±10% ±15% ±20%
-
•电容容量误差表
符号 F G J K L
M
允许误差 ±1% ±2% ±5% ±10% ±15% ±20%
-
知识总结
2.数字表示法数字表示法是只标数字不标单位的直接表示法。采用此种方
法的仅限于单位为pF和uF两种，一般无极性电容默认单位为 pF，电解电容默认单位为uF。数字标示法是只标数字而不标单位的直接标示法，仅限单位是pF和μF的两种。例如，涤纶电容或瓷介电容上标有 “3”， “47”， “680”， "0.01"，分别表示 3pF, 47pF, 680pF, 0.01μF。当数字部分大于1时，单位为pF；当数字部分小于1时，单位为-μF
10×104pF
10×105pF
-
4.色码表示法
色码表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。色码一般只有三种颜色，前两环为有效数字，第三环为位率，容量单位为pF。
-
5.字母数字混合表示法
字母数字混合表示法用2~4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的单位。字母有时既表示单位也表示小数点
例如1p2=1.2pF,
3n3=3.3nF=3300pF
4μ7=4.7μF
2m2=2.2mF=2200μF。
在实际应用时，电容量在1万皮法以上电容量，通常用微法作单位，例如：0.047μF、0.1μF、2.2μF、47μF、330μF 、4700μF等等。
