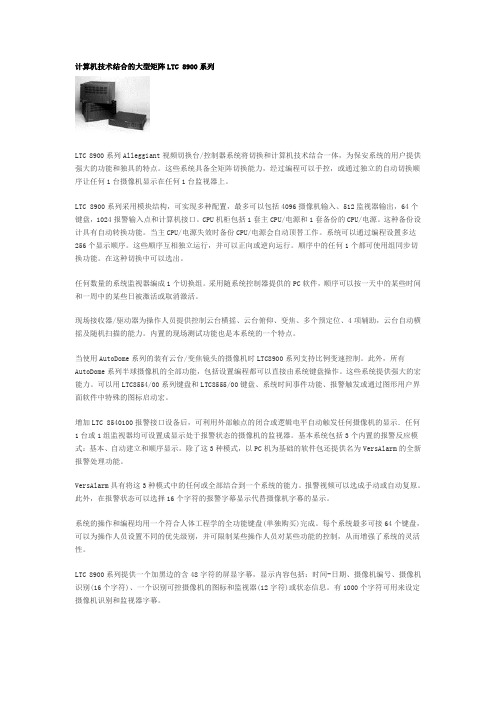

计算机技术结合的大型矩阵LTC 8900系列LTC 8900系列Alleggiant视频切换台/控制器系统将切换和计算机技术结合一体，为保安系统的用户提供强大的功能和独具的特点。
这些系统具备全矩阵切换能力，经过编程可以手控，或通过独立的自动切换顺序让任何1台摄像机显示在任何1台监视器上。
LTC 8900系列采用模块结构，可实现多种配置，最多可以包括4096摄像机输入、512监视器输出，64个键盘，1024报警输入点和计算机接口。
CPU机柜包括1套主CPU/电源和1套备份的CPU/电源。
这种备份设计具有自动转换功能。
当主CPU/电源失效时备份CPU/电源会自动顶替工作。
系统可以通过编程设置多达256个显示顺序。
这些顺序互相独立运行，并可以正向或逆向运行。
顺序中的任何1个都可使用组同步切换功能。
在这种切换中可以选出。
任何数量的系统监视器编成1个切换组。
采用随系统控制器提供的PC软件，顺序可以按一天中的某些时间和一周中的某些日被激活或取消激活。
现场接收器/驱动器为操作人员提供控制云台横摇、云台俯仰、变焦、多个预定位、4项辅助，云台自动横摇及随机扫描的能力。
内置的现场测试功能也是本系统的一个特点。
当使用AutoDome系列的装有云台/变焦镜头的摄像机时LTC8900系列支持比例变速控制。
此外，所有AutoDome系列半球摄像机的全部功能，包括设置编程都可以直接由系统键盘操作。
这些系统提供强大的宏能力。
可以用LTC8554/00系列键盘和LTC8555/00键盘、系统时间事件功能、报警触发或通过图形用户界面软件中特殊的图标启动宏。
增加LTC 8540100报警接口设备后，可利用外部触点的闭合或逻辑电平自动触发任何摄像机的显示．任何1台或1组监视器均可设置成显示处于报警状态的摄像机的监视器。
基本系统包括3个内置的报警反应模式：基本、自动建立和顺序显示。
除了这3种模式，以PC机为基础的软件包还提供名为VersAlarm的全新报警处理功能。

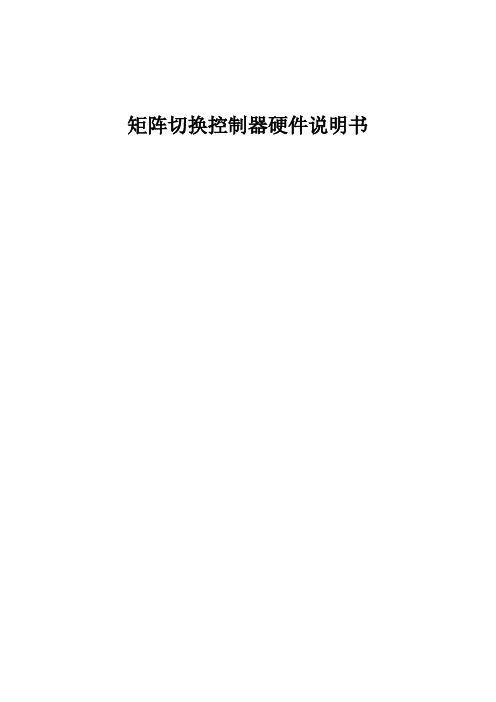

矩阵切换控制器硬件说明书目录第一章系统简介---------------------------------------------------------------------------------------------11.1 矩阵系统功能及主要特点-------------------------------------------1 1.2 矩阵启动---------------------------------------------------------31.3 键盘启动---------------------------------------------------------31.4 软件启动-------------------------------------------------------------------------------------31.5 键盘的切换---------------------------------------------------------------------------------3第二章快速安装使用说明-------------------------------------------------------------------------------52.1矩阵连接示意图---------------------------------------------------52.2 矩阵各种接口说明-------------------------------------------------72.3 矩阵初始设置-----------------------------------------------------82.4 系统运行与操作---------------------------------------------------9第三章安装调试-------------------------------------------------------------------------------------------113.1 系统接口说明------------------------------------------------------------------------------113.1.1视频矩阵接口说明-----------------------------------------------------------------113.1.2 音频矩阵接口说明----------------------------------------------------------------123.1.3 并行报警主机接口说明----------------------------------------------------------123.1.4 键盘接口盒接口说明-------------------------------------------------------------133.2 系统分布------------------------------------------------------------------------------------143.3 系统布线------------------------------------------------------------------------------------153.3.1 电源布线------------------------------------------------------------------------------153.3.2 控制线布线-------------------------------------------------------------------------153.3.3 音频\视频线布线------------------------------------------------------------------153.4 系统调试--------------------------------------------------------163.4.1 系统上电--------------------------------------------------16 3.4.2 连接控制设备----------------------------------------------163.5 系统布线注意事项------------------------------------------------16 第四章控制键盘--------------------------------------------------------------------------------------------164.1 技术指标------------------------------------------------------174.2 概述----------------------------------------------------------174.3 功能介绍---------------------------------------------------------------------------------174.3.1 数字输入建-----------------------------------------------------------------------184.3.2 矩阵切换控制键-----------------------------------------------------------------184.3.3 变速摇杆--------------------------------------------------------------------------194.3.4 摄像机控制键--------------------------------------------------------------------194.3.5 解码器控制键--------------------------------------------------------------------204.3.6 矩阵综合控制键-----------------------------------------------------------------204.3.7 键盘设置建-----------------------------------------------------------------------214.4关于显示屏------------------------------------------------------------------------------224.5 系统编程---------------------------------------------------------------------------------234.6 键盘配件及接线------------------------------------------------------------------------26第五章矩阵设置软件--------------------------------------------------------------------------------------275.1 软件安装-----------------------------------------------------------------------------------275.2 系统连接-----------------------------------------------------------------------------------275.3矩阵登录-----------------------------------------------------------------------------------285.3.1 连接操作-------------------------------------------------285.3.2 设置-----------------------------------------------------295.3.3 串口说明-------------------------------------------------295.3.4密码设置-------------------------------------------------------------------------305.4注意事项----------------------------------------------------------------------------------30第六章报警主机设置软件------------------------------------------------------------------------------316.1 软件介绍--------------------------------------------------------316.2 连接示意图------------------------------------------------------316.3软件操作------------------------------------------------------------------------------------31第七章分控受权软件------------------------------------------------------------------------------------337.1 系统连接 -------------------------------------------------------337.2 授权软件使用说明-----------------------------------------------337.3 编辑授权信息---------------------------------------------------33 7.4 授权----------------------------------------------------------------------------------------357.5 修改密码----------------------------------------------------------------------------------35第八章切换设置------------------------------------------------------------------------------------------368.1 软件说明-------------------------------------------------------368.2 登录软件界面---------------------------------------------------36第九章字幕传输软件-----------------------------------------------------------------------------------379.1 字幕传输软件的安装--------------------------------------------37 9.2 运行软件前的准备工作------------------------------------------379.3 字幕传输软件的使用方法----------------------------------------37 9.3.1 登录系统--------------------------------------------------37 9.3.2 字幕定位、查找 -------------------------------------------37 9.3.3 字幕传输--------------------------------------------------37 9.3.4 造字------------------------------------------------------389.3.5 系统设置--------------------------------------------------38第十章常见问题解答-------------------------------------------------------------------------------------3910.1 安装篇------------------------------------------------------------------------------------3910.2 矩阵篇-------------------------------------------------------------------------------------3910.3 键盘篇-------------------------------------------------------------------------------------3910.4 软件篇-------------------------------------------------------------------------------------4110.5 报警篇-------------------------------------------------------------------------------------41阅读指南为了能更好地使用这套系统，在使用之前请务必仔细地阅读。

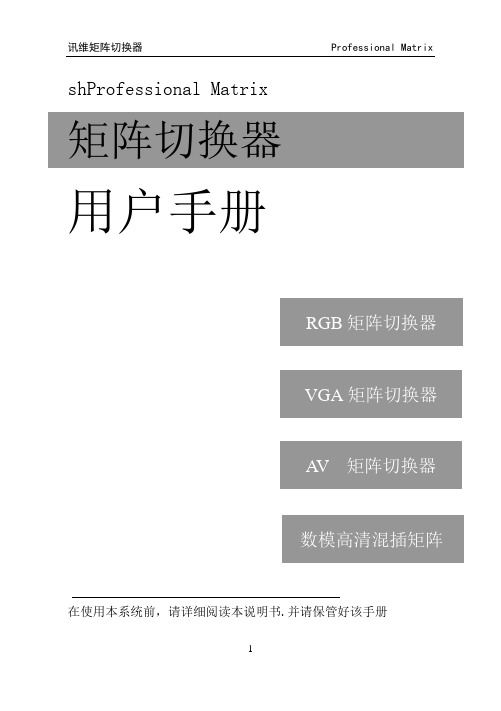

shProfessional Matrix矩阵切换器用户手册在使用本系统前，请详细阅读本说明书.并请保管好该手册目录前言 (4)一、清单、外形及安装说明 (5)1、包装清单 (5)2、普通矩阵前后面板 (6)3、数模高清混插矩阵前面板 (7)4、机架安装说明 (10)二、功能特点及主要技术指标 (11)一、普通矩阵 (11)1、功能与用途 (11)2、主要技术指标 (11)二、数模高清混插矩阵 (12)3、功能与用途 (12)2、主要技术指标 (13)三、系统连接图 (15)四、矩阵的操作 (16)1、指示灯及面板按键 (16)2、遥控器的使用 (19)3、显示屏及显示的画面 (20)4、菜单总表及一般操作方法 (22)5、各菜单说明 (24)6、矩阵的切换 (33)7、控制软件 (35)五、注意事项及故障处理 (52)1、注意事项 (52)2、常见故障检修 (52)附录A、串口控制协议 (53)1、通信接口 (53)2、控制命令 (54)附录B、编程说明 (61)1、用 VB 编程控制矩阵 (61)2、用 VC 编程控制矩阵 (62)3、用C# 编程控制矩阵 (64)4、用 Delphi 编程控制矩阵 (66)前言感谢您使用本公司矩阵切换器，使用时请注意以下事项：1．本产品所使用电源必须有电源保护地线，输入、输出设备的电源保护地线要为同一保护地线。
确保设备的输入电源为AC 100～240V/50Hz。
2．使用计算机控制本产品时必须保证控制计算机与本产品的连接电源保护地线是同一个地线。
3．使用本产品时严禁带电插拔输入、输出信号线及RS232 通讯接口线。
4．严禁将本产品放在过热或过冷的地方工作，应保持工作环境通风良好。
严禁将化学物品洒在本产品上。
5．严禁对本产品的机械和电路设计进行更改或增减任何部件，否则厂家对此产生的任何结果不负责任。
6．严禁擅自打开机箱外壳，机器内有交流220V 高压，以免发生触电危险。
Nighthawk ®—AC1900 WiFi Cable Modem Router Performance & Use• AC1900 WiFi—up to 1.9 Gbps• 1.6GHz combined processor speed boosts performance for streaming & gaming• Two-in-One—Cable Modem + WiFi Router • Save up to $120 a year 1—No rental fees• Ideal for XFINITY ® from Comcast, Spectrum ®, Cox ®, Cablevision & more• Beamforming+ for whole home HD coverage • 24x8 Channel Bonding enables extreme cable InternetFastest Cable SpeedUp to 960 Mbps ‡24x8CHANNEL BONDINGWIFI CABLE MODEM ROUTER• Two-in-One—Cable Modem + WiFi Router• Save up to $120 a year 1—No rental fees • Required for the fastest Internet speed tiers from Cable service providers • 24x8 Channel Bonding technology enables extreme cable Internet speeds •S upports XFINITY ® from Comcast and Spectrum ® Internet plans & more • A lso works with cable Internet providers like Cox ®, Cablevision & moreSTREAMING & GAMING• Max WiFi speed up to 1.9 Gbps with AC1900• P owerful 1.6GHz combined processor boosts performance for streaming & gaming• E njoy uninterrupted HD video streaming with AC1900 WiFi and 24x8 channel bonding • Beamforming+ for whole home HD coverage• Parental Controls for safer web surfingMOBILE• Beamforming+ boosts speed & range for all your mobile devices• High-powered amplifiers increase range for mobile devices throughout your home• EZ Mobile Connect—Scan a QR code to connect to your home network1Nighthawk ®—AC1900 WiFi Cable Modem RouterData SheetC6900Get the fastest WiFi currently available on WiFi cable modem routers & enjoy a blazing-fast, lag-free WiFi experience for gaming, video streaming or surfing.SpeedEXTREMELY FAST WIFI—Up to 1.9 Gpbs combined WiFi speed for extreme gaming and streamingAC WiFi GIGABIT WIFI—Next-generation WiFi now at Gigabit speeds GIGABIT WIRED—Ideal for HD gaming & videoPROCESSOR—1.6GHz combined processor speed boosts wireless, wired, and WAN-to-LAN1.6GHzDOCSIS 3.0—Up to 24 times faster cable Internet speeds than 2.0CHANNEL BONDING—Extremely fast cable Internet speeds during peak hours 24x8WiFi RangeULTIMATE RANGE—WiFi coverage throughout very large homes Homes come in all shapes & sizes & Nighthawk AC1900 WiFi Cable Modem Router provides WiFi coverage no matter where you connect in your home.BEAMFORMING+—Boosts speed, reliability, & range of WiFi connectionsANTENNAS—High-powered amplifiers & three dual band internal antennasThere’s nothing more frustrating than dropped connections! With NETGEAR’s advanced features & best-in-class technology, you’ll reduceinterference & enjoy more reliable WiFi connectivity.Reliable ConnectionsSIMULTANEOUS DUAL BAND—Reduces interference for better connections to more WiFi devicesBEAMFORMING+—Boosts speed, reliability, & range of WiFi connectionsNighthawk ®—AC1900 WiFi Cable Modem RouterData SheetC6900Start enjoying your new device faster than ever. NETGEAR wants to make sure installation is simple & easy, so you can connect quickly & make sure you stay that way!Ease Of UseEASY INSTALL—Easy setup for iPad ®, tablets, smartphones & computersPUSH ‘N’ CONNECT —Easy push button WiFi connections (WPS)Nighthawk®—AC1900 WiFi Cable Modem Router Data SheetC6900BEAMFORMING+—FOR MORE RELIABLE CONNECTIONSUnlike typical WiFi routers that just blast the WiFi signals in all directions,with Beamforming+ the router & device communicate with each other, so therouter can directly beam the WiFi signal to the device. The result is a stronger,faster, more reliable connection that is locked in even when the device is movedaround the home.• Focuses WiFi signals from the wireless router to WiFi deviceslike smartphones, tablets & laptops• Automatic signal management checks with your device to keepWiFi signal at its optimal strength• Designed for home environments to support multiple WiFidevice connections for highest quality• Extends WiFi coverage, reduces dead spots, & boosts signal strength• Beamforming+ boosts speed, reliability & range for WiFi devicesNighthawk®—AC1900 WiFi Cable Modem Router Data SheetC6900 Connection DiagramGigabitEthernetCoaxNighthawk ®—AC1900 WiFi Cable Modem RouterData SheetC6900This product comes with a limited warranty that is valid only if purchased from a NETGEAR authorized reseller.*90-day complimentary technical support following purchase from a NETGEAR authorized reseller.†Maximum wireless signal rate derived from IEEE standard 802.11 specifications. Actual data throughput and wireless coverage will vary.Network conditions and environmental factors, including volume of network traffic, interference, and building construction may lower actual data throughput and wireless coverage. NETGEAR makes no express or implied representations or warranties about this product's compatibility with any future standards. 802.11ac 1900 Mbps is approximately 3x faster than 802.11n 450 Mbps. Up to 1900 Mbps wireless speeds achieved when connecting to other 802.11ac 1900 Mbps devices.‡Maximum rate is derived from DOCSIS® 3.0 specifications and actual throughput will vary depending on your Internet subscription with your provider. NETGEAR makes no express or implied representations or warranties about this product's compatibility with any future standards.Customer-owned modems may not be compatible with certain cable networks. Please check with your cable provider to confirm this NETGEAR modem is allowed on your cable network. This product not compatible with Cable bundled voice services.For indoor use only.NETGEAR and the NETGEAR Logo are trademarks of NETGEAR, Inc. Mac OS, the Mac logo, iPad and iPhone are trademarks of Apple Inc. Any other trademarks mentioned herein are for reference purposes only. ©2016 NETGEAR, Inc.NETGEAR, Inc. 350 E. Plumeria Drive, San Jose, CA 95134-1911 USA, /supportD-C6900-1Package Contents• N ighthawk AC1900 WiFi Cable Modem Router (C6900)• Ethernet cable • Quick install guide • Power adapterPhysical Specifications• Dimensions: 9.66 x 8.31 x 1.7 in • Weight: 1.6 lbWarranty• /about/warrantySupport• 90-day complimentary technical support *Technical Specifications• Built-in high-speed DOCSIS ® 3.0 Channel Bonding Cable Modem• 24 downstream & 8 upstream channels • AC1900(************************ support +1300 Mbps @5GHz 11ac)†• Simultaneous Dual Band WiFi—Tx/Rx 3x3 (2.4GHz) + 3x3 (5GHz)• B eamforming+—For more reliable connections on 2.4 and 5GHz bands • Powerful 1.6GHz combined processor speed • Memory: 128 MB flash and 256 MB RAM • IPv6 support (Internet Protocol Version 6)System Requirements• Microsoft ® Windows 7, 8, 10, Vista ®, XP ®, 2000, Mac OS ®, UNIX ®, or Linux ®• Microsoft ® Internet Explorer ® 5.0, Firefox ® 2.0, Safari ® 1.4, or Google Chrome ™ 11.0 browsers or higherSecurity• Guest network access—separate & secure • WiFi Protected Access ® (WPA/WPA2—PSK)• Double firewall protection (SPI and NAT)• Denial-of-service (DoS) attack preventionStandards• I EEE ® 802.11 b/g/n 2.4GHz + 256 QAM support • I EEE ® 802.11 a/n/ac 5GHz • Four (4) 10/100/1000 Mbps—(4 LAN) Gigabit Ethernet ports。
什么是矩阵切换器矩阵切换器就是将一路或多路视音频信号分别传输给一个或者多个显示设备,如两台电脑主机要共用一个显示器,矩阵切换器可以将两台电脑主机上的内容任意切换到同一个或多个显示器上.Switchers enable multiple video and audio signals to be selected and sent to one or more display devices.For example,to view two computers with separate presentations,a switcher would be used to physically connect both of the inputs to the display device.The switcher would then be used to select or"switch"between the two computer presentations,allowing the user to alternate back and forth矩阵切换器，也有类型之分，按信号源可以分为：VGA、AV、DVI、RGB、HDMI 矩阵切换器。
这里矩阵的概念可以参考数学中矩阵的概念。
因此，矩阵切换器是一类切换多路信号的输出的设备。
目前主要应用是大屏幕拼接，视频会议工程，AV工程、监控等等需要用到多路音视频信号交替使用的工程中。
一．矩阵切换的概念及功能矩阵的概念引用高数中的线性代数的概念，一般指在多路输入的情况下有多路的输出选择，形成下图的矩阵结构，既每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时)接通不同的输出，如下图。
输出1=输入1，输出2=输入2，而输出3=输出4=输入3，或者说，每一路输出可“独立”地在输入中进行选择，而不必关心其它通道的输出情况，即可以与其它输出不同，也可以相同。
以下给你发个矩阵说明书安装、连接、设置、通电、指示灯警告：全中文矩阵系统不能擅自拆离前面板，如用户拆离，擅自连线会影响通讯及程序。
安装要由有资格的服务人员进行，并应当遵守相应规定。
必须避免无关人员不当引起故障。
并且维护人员要预先考虑，避免由于掉落物，外来人员破坏，建筑物振动或它相似原因引起故障发生。
如果您在安装使用过程中遇到疑问和故障时，可向技术服务中心咨询。
一、安装全中文矩阵系统是按EIA标准设计3U机箱结构。
为便于通风和维修时的方便，安装时机箱的背面与墙的最小距离应不小于1米，并且全中文矩阵系统与任何其它设备之间应保持有0.5米的间距，安装人员应当确保有适当的气流流过机箱，以提供足够的通风条件。
二、连接系统中所有的连接器均设置在各机箱的后面板上。
为保证全部连接的正常完成，应在系统中所有设备都未通电时进行。
后面板连接如下图：2.1视/音频输出的连接视频输出插座设置在机箱的后面板，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输出序号，可接监视器、录像机（VCR）或其他具有75Ω输入阻抗的视频设备。
如果视频输出需要环接多个设备，则可经使用系统的环接输出口进行。
连接如图：2.2视/音频输入的连接视频输入连接是指将外部的视频信号接至，即标有数字（CON1-20）的那些DB15连接器，插上视频排线（带8个BNC插头）的BNC插头，其上都标清了输入序号。
对于全中文矩阵系统，各视频输入均接有75Ω电阻。
最好使用较高档的视频电缆，并且应遵循制造厂推荐的直接传送信号的最大距离。
注意：当传送距离超过300米时，最好应选用视频放大器对图像进行补偿。
视频输入的连接（全中文矩阵系统）对全中文矩阵系统，各视频输入未接有75Ω电阻，如果摄像机输入信号不环接到其他外接的75Ω终端设备，则全中文矩阵系统机箱相应的环接口必须有75Ω输入电阻，否则会造成图像信号过强、发白、字符抖动等现象。
