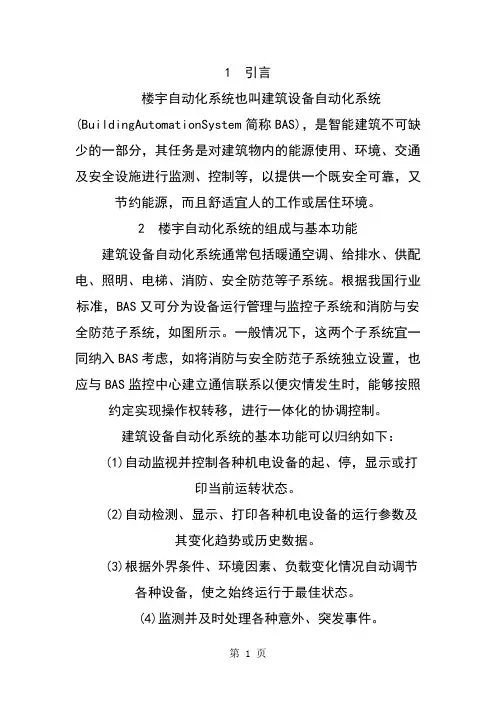

1 引言楼宇自动化系统也叫建筑设备自动化系统(BuildingAutomationSystem简称BAS),是智能建筑不可缺少的一部分,其任务是对建筑物内的能源使用、环境、交通及安全设施进行监测、控制等,以提供一个既安全可靠,又节约能源,而且舒适宜人的工作或居住环境。
2 楼宇自动化系统的组成与基本功能建筑设备自动化系统通常包括暖通空调、给排水、供配电、照明、电梯、消防、安全防范等子系统。
根据我国行业标准,BAS又可分为设备运行管理与监控子系统和消防与安全防范子系统,如图所示。
一般情况下,这两个子系统宜一同纳入BAS考虑,如将消防与安全防范子系统独立设置,也应与BAS监控中心建立通信联系以便灾情发生时,能够按照约定实现操作权转移,进行一体化的协调控制。
建筑设备自动化系统的基本功能可以归纳如下:(1)自动监视并控制各种机电设备的起、停,显示或打印当前运转状态。
(2)自动检测、显示、打印各种机电设备的运行参数及其变化趋势或历史数据。
(3)根据外界条件、环境因素、负载变化情况自动调节各种设备,使之始终运行于最佳状态。
(4)监测并及时处理各种意外、突发事件。
(5)实现对大楼内各种机电设备的统一管理、协调控制。
(6)能源管理:水、电、气等的计量收费、实现能源管理自动化。
(7)设备管理:包括设备档案、设备运行报表和设备维修管理等。
3 楼宇自动化控制系统的原理楼控系统采用的是基于现代控制理论的集散型计算机控制系统,也称分布式控制系统(Distributedcontrol systems简称DCS)。
它的特征是“集中管理分散控制”,即用分布在现场被控设备处的微型计算机控制装置(DDC)完成被控设备的实时检测和控制任务,克服了计算机集中控制带来的危险性高度集中的不足和常规仪表控制功能单一的局限性。
安装于中央控制室的中央管理计算机具有CRT显示、打印输出、丰富的软件管理和很强的数字通信功能,能完成集中操作、显示、报警、打印与优化控制等任务,避免了常规仪表控制分散后人机联系困难、无法统一管理的缺点,保证设备在最佳状态下运行。
楼宇自控系统概述弱电学院---文章分类: 楼控→基础培训∧上一篇∨下一篇◎最新发布列表...双击自动滚屏发布者:弱电网发布时间:2009-7-23 23:12:00 来源:互联网总阅读:419次本周阅读:10次今日阅读:1次楼宇自控系统(BAS)是建筑技术、自动控制技术与计算机网络技术相结合的产物,使大楼具有智能建筑的特性。
现代建筑内部有大量机电设备,这些设备多而分散。
多,即数量多,被控、监视、测量的对象多,多达上千个点以上;散,即这些设备分布在各楼层和各个角落。
如果采用分散管理,就地控制、监视和测量是难以想象的。
采用楼宇自控系统,就可以合理利用设备,节约能源,节省人力,确保设备的安全运行,加强楼内机电设备的现代化管理, 并创造安全、舒适与便利的工作环境,提高经济效益。
1.1.1 系统设计标准楼宇自控系统是通过中央计算机系统的网络将分布在各监控现场的区域智能分站连接起来,共同完成集中操作、管理和分散控制的综合监控系统。
一、系统目标楼宇自控系统的目标就是对大厦内所有机电设备采用现代计算机控制技术进行全面有效的监控与管理,确保大厦内所有设备处于高效节能、安全可靠的最佳运行状态,从而更好地发挥建筑物的潜能。
二、系统设计原则除满足业主提出的“简单、实用、适当超前”的总体设计原则外,还应满足以下原则:l 技术先进、成熟、功能实用性强。
系统采用国际标准通信协议及总线技术,保证了系统的可靠性,安全性,开放性及互操作性。
l 集散式设计,模块化结构,组态方便,扩展容易,能为今后系统的扩展留有充分的余地,为升级提供便利。
l 开放性与兼容性良好,要求各系统设置的DDC均有RS232/RS485接口和标准协议,能实现系统的软、硬件连接,做好界面的细节设计,使系统之间充分开放,容错性好,能安全可靠地进行信息交流。
l 扩展功能多样化。
凡被测控的设备已有自动控制功能的均予以保留和利用,系统通过与其联机实现信息交换、监视、控制和管理。
楼宇自动控制系统知识简介前言建筑智能化系统和技术智能建设并不是特殊的建筑物,是配置了大量智能型设备的建筑。
在这里广泛地应用了数字通信技术、控制技术、计算机网络技术、电视技术、光纤技术、传感器技术及数据库技术等高新技术,构成了与传统弱电系统有本质区别的新型建筑弱电系统——“建筑智能化系统”。
而上述“4C+A”技术也形成了建筑电气技术新的分支——“建筑智能化技术”。
一、建筑智能化的系统的组成于与功能就目前的技术发展水平和系统应用来说,建筑智能化系统组成可简单归纳为3A+GCS+BMS,即BAS 大楼自动化系统 Building Automation SystemOAS 办公自动化系统 Office Automation SystemCAS 通信自动化系统 Communication Automation SystemGCS 综合布线系统 Gneric Cabling SystemBMS 建筑物管理系统 Building Management System(一)大楼自动化系统BASBA系统采用集散式的计算机控制系统(Central Distributed Control System),一般具有三个层次:最下层是现场控制器,每一台现场控制器监控一台或数台设备,对设备或对象参数实行自动检测、自动保护、自动故障报警和自动调节控制。
它通过传感器检测得到的信号,进行直接数字控制(DDC)。
中间层为系统监测控制器,它负责BA中某一子系统的监测控制,管理这一子系统内的所有现场控制机。
它接受系统内各现场控制机传送的信息,按照事设定的程序或管理人员的指令实现对各设备的控制管理,并将子系统的信息上传到中央管理级计算机。
最上层为中央管理系统(MIS),是整个BA系统的核心,对整个BA系统实施组织、协调、监督、管理、控制的任务。
BA应具备以下的功能:∙数据采集: 收集各子系统的全网运行数据和运行状态信息,以数据文件形式储存在外存储器里。
楼宇自控系统楼宇自控系统是一种将自动化技术应用于楼宇运行管理的系统。
它通过集成、控制和调节各种设备和设施,实现对楼宇的节能、安全、舒适等方面的智能化管理。
楼宇自控系统以提高楼宇的运行效率、降低运行成本、改善室内环境质量为目标,给用户带来更好的使用体验。
首先,楼宇自控系统具有智能化的特点。
通过连接各种传感器和设备,系统可以实时监测楼宇的温度、湿度、照明、空气质量等参数,并及时做出相应的调整。
比如,在人员稀少的情况下,可以自动降低照明亮度;在室内温度过高时,可以自动开启空调等。
这种智能化的特性,不仅提高了楼宇的运行效率,还能够根据不同环境需要进行灵活的调节,使室内环境更加舒适。
其次,楼宇自控系统具有集成化的特点。
系统可以集成各种设备和设施,包括照明系统、空调系统、安防系统、电梯系统等,通过互联网连接,实现对这些设备的集中控制和管理。
用户可以通过智能手机或电脑远程控制楼宇的各个设备,并可以实时监测楼宇的运行状态。
这种集成化的特性,大大简化了楼宇管理的流程,提高了管理效率,同时也方便了用户的使用和体验。
另外,楼宇自控系统还具有节能环保的特点。
系统可以根据楼宇使用情况和环境需求,合理分配和利用能源资源。
比如,在人员离开楼宇后,可以自动降低照明亮度和空调使用,以达到节能的效果;在使用电梯时,系统可以智能调度电梯,减少运行次数,降低能耗。
这种节能环保的特性,不仅有助于降低楼宇的运行成本,还能够减少对环境的影响,使楼宇更加可持续发展。
总之,楼宇自控系统在提高楼宇运行效率、降低成本、改善室内环境质量等方面具有重要作用。
它的智能化、集成化和节能环保的特点,使楼宇管理更加高效、便捷和可持续。
随着科技的不断进步和应用的推广,相信楼宇自控系统在未来会发挥更加重要的作用,给人们带来更好的使用体验。
楼宇自控系统是建筑智能化的重要组成部分,其通过集成各种设备和技术,实现对楼宇运行的智能化、自动化管理。
楼宇自控系统的发展不仅提升了楼宇的管理效率和舒适度,还在节能减排、安全防护、环境监测等方面起到了积极的作用。
楼宇自控系统楼宇自控系统是一种将智能技术与楼宇管理相结合的创新应用,通过集成各种设备和传感器,实现对楼宇内部环境、安全设备、能源等方面的自动化管理和控制。
该系统的引入不仅可以提高楼宇的安全性、舒适度和能源利用效率,还能减轻管理人员的工作负担,提高楼宇的整体管理水平。
首先,楼宇自控系统可以实现楼宇内部环境的智能化管理。
比如,在冬天可以根据人员数量和室内温度自动调节供暖设备的温度和风速,以保持室内的舒适度;在夏天可以根据室内温度和光照强度自动调节空调设备的运行,以保证室内的凉爽和通风。
此外,楼宇内的照明系统也可以通过自控系统实现智能化管理,根据人员活动情况和光照强度自动调节灯光的亮度和开启时间,以达到节能的目的。
其次,楼宇自控系统对楼宇的安全设备也能进行智能化的监控和管理。
比如,在楼宇的出入口设置安全门禁系统,只有经过身份验证的人员才能进入;在楼宇的大厅和走廊安装监控摄像头,实时监测人员活动情况,并能自动识别可疑行为;在楼宇的消防系统中,通过自控系统可以实现设备的自动检测和报警功能,保证楼宇的消防安全。
最后,楼宇自控系统还可以实现对楼宇能源的智能管理和节约。
通过与各种设备和系统的联动,自控系统可以实时监测和分析楼宇内部的能源使用情况,比如电力、水和气体的消耗量等,从而制定相应的节能措施。
系统可以通过自动调整设备的运行模式和时间表,合理利用能源资源,提高能源利用效率。
另外,系统还可以分析楼宇能耗数据,发现潜在的能源浪费问题,并及时进行修复和优化。
总之,楼宇自控系统的引入能够为楼宇提供全方位、综合性的管理和控制功能,提高楼宇的管理水平和效率。
通过智能化的调节、监控和分析,能够提升楼宇的安全性、舒适度和能源利用效率。
随着科技的进步和应用的不断发展,楼宇自控系统将会越来越普及和成熟,并为人们创造更加舒适和高效的工作和居住环境。
近年来,随着科技的不断进步和人们对节能环保的日益重视,楼宇自控系统作为一种新型的智能化管理与控制系统也得到了越来越多的关注和应用。
楼宇自动化控制系统简介一、概述智能建筑(Inteiligent Buildings)是建筑技术与计算机信息技术相结合旳产物,是信息社会与经济国际化旳需要。
智能建筑重要有楼宇自动化控制系统( BAS)、通信自动化系统(CAS)和办公自动化系统(OAS)三大系统构成。
本章重要是对楼宇自动化控制系统( BAS)作有关旳论述。
智能建筑往往是从楼宇自动化控制系统开始。
智能建筑内部有大量旳电气设备,如:环境舒服所需要旳空调设备、照明设备及绘排水系统旳设备等,这些设备多而散:多,即数量多被控制、监视、测量旳对象多,多达上百到上万点;散,即这些设备分散在各层和角落。
如果采用分散管理,就地控制,监视和测量难以想象。
为了合理运用设备,节省能源,节省人力,保证设备旳安全运营,自然地提出了如何加强设备旳管理问题。
在90年代旳今天,随着计算机技术和信息技术突飞猛进旳发展。
对大楼内旳多种设备旳状态监视和测量不再是随线式,而是采用扫描测量。
系统控制旳方式由过去旳中央集中监控,转而由高解决能力旳现场控制器所取代旳集—散型控制系统,中央机以提供报表和应变解决为主,现场控制器以有关参数自动控制有关设备,来达到控制目旳。
对建筑设备用计算机管理系统来替代操作人员,或作其补充措施,是一种自然发展。
自动控制技术通过简朴旳机械控制器控制、常规仪表控制,进入一种崭新旳阶段——计算机控制。
二、楼宇自动化控制系统旳构成近年来国内高层建筑不断兴建,它旳特点是高度高、层数多、体量大。
面积可达几万平方米到几十万平方米。
这些建筑都是一种个庞然大物,高高旳矗立在地面上,这是它旳外观,而随之带来旳内部旳建筑设备也是大量旳。
为了提高设备运用率,合理地使用能源,加强对建筑设备状态旳监视等,自然地就提出了楼宇自动化控制系统。
楼宇自动化控制系统可以自动控制建筑物内旳机电设备。
通过软件,系统地管理互相关联旳设备,发挥设备整体旳优势和潜力,提高设备运用率,优化设备旳运营状态和时间(但并不影响设备旳工效),从而可延长设备旳服役寿命,减少能源消耗,减低维护人员旳劳动强度和工时数量。
楼宇自动化控制系统简介楼宇自动化控制系统简介:一、引言:楼宇自动化控制系统,是指通过先进的物联网技术、传感器和智能化设备,对建筑内的各种设备和系统进行集中控制和管理的一种系统。
它能够实现对建筑内的照明、空调、电力、安防等设备和系统进行智能化的监控和控制,提高建筑的能源利用效率、安全性以及舒适度。
二、系统组成:⒈控制中心:控制中心是楼宇自动化控制系统的核心,负责整体控制和管理。
其中包括:- 主控制服务器:用于运行控制软件,管理各个子系统和设备之间的通信和交互。
- 数据存储和分析设备:用于存储和分析传感器和设备的数据,为系统的优化提供依据。
- 控制终端:负责与控制中心进行交互,真正实现对各个子系统和设备的控制。
⒉子系统:楼宇自动化控制系统包括以下几个主要的子系统:- 照明系统:通过光照传感器、智能开关和调光器,实现对建筑内照明设备的自动控制和调节。
- 空调系统:通过温度、湿度等传感器,实现对建筑内空调设备的智能控制和调节,提供舒适的室内环境。
- 电力管理系统:通过智能电表、电力监控仪等设备,实现对建筑内电力消耗的监测和管理,优化能源利用效率。
- 安防系统:包括门禁系统、监控系统、报警系统等,实现对建筑内安全状况的监控和管理。
三、系统工作原理:楼宇自动化控制系统的工作原理如下:⒈数据采集:通过传感器和智能设备,采集建筑内各种数据,如温度、湿度、照度、电力消耗等。
⒉数据传输:采集到的数据通过网络传输至控制中心,实现对数据的集中管理和分析。
⒊数据分析:控制中心对采集到的数据进行实时分析和处理,根据设定的算法和策略,制定相应的控制策略。
⒋控制执行:控制中心通过网络将控制指令发送至相应的设备和子系统,实现对设备的智能控制和调节。
四、系统优势:楼宇自动化控制系统的优势主要体现在以下几个方面:⒈节能减排:通过实时监控和优化控制,有效降低能源的消耗,减少能源的浪费,降低建筑运营成本。
⒉提高舒适度:通过智能调节照明、空调等设备,提供更加舒适的室内环境,改善员工和用户的工作与生活体验。
楼宇自控系统概述
楼宇自控系统是智能建筑必不可少的基本组成部分。
它是一种采用现代传感技术、计算机技术和通信技术,将与建筑物有关的空调通风、冷热源、交配电、给排水、消防、保安、运输等设备集中监视、控制和管理为目的而构成的综合系统。
它提供了舒适宜人的环境,改善和提高设备系统的运行效率,达到节约能源的效果。
从智能建筑的运行管理的层次来看,如何确保环境控制的高效率与经济性的运行管理,及对人、对物管理的安全性,是楼宇自控系统的重点。
楼宇自控系统为上述问题提供了一条良好的解决途径。
他依靠现代计算机、控制和通讯技术、通过新型的集散型控制方式,对大楼内空调、给排水、通风、环境监测、电力、电梯、消防等系统进行集中监控与优化管理,使操作者在控制中心就对设备的运行情况了如指掌。
其良好的可靠性可保证在无人操作时报警提示信息自动送出,使操作者及时发现异常情况,并迅速进行处理。
它可以实现:
1.保证建筑物内办公和生活环境舒适满意;
2.进行科学管理,使楼宇内的设备达到最佳运行状态;
3.节约能源,确保系统能耗保持最低;
4.提高维护水平,优化设备使用性能和寿命;。
