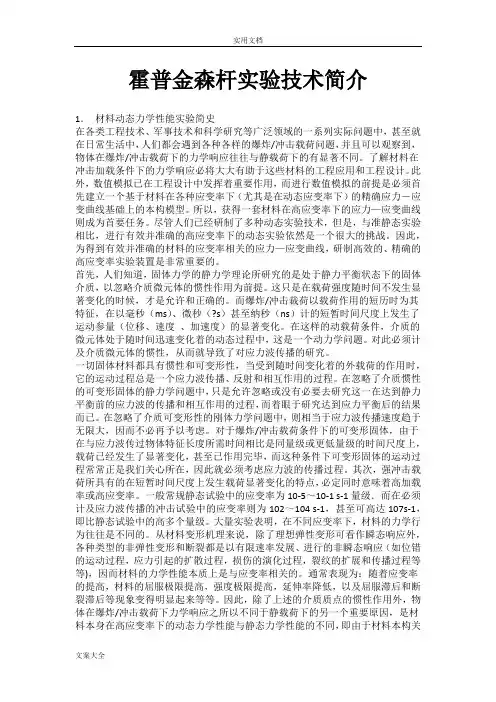

霍普金森杆实验技术简介1．材料动态力学性能实验简史在各类工程技术、军事技术和科学研究等广泛领域的一系列实际问题中，甚至就在日常生活中，人们都会遇到各种各样的爆炸/冲击载荷问题，并且可以观察到，物体在爆炸/冲击载荷下的力学响应往往与静载荷下的有显着不同。
了解材料在冲击加载条件下的力学响应必将大大有助于这些材料的工程应用和工程设计。
此外，数值模拟已在工程设计中发挥着重要作用，而进行数值模拟的ns）量，即比应变率的提高，材料的屈服极限提高，强度极限提高，延伸率降低，以及屈服滞后和断裂滞后等现象变得明显起来等等。
因此，除了上述的介质质点的惯性作用外，物体在爆炸/冲击载荷下力学响应之所以不同于静载荷下的另一个重要原因，是材料本身在高应变率下的动态力学性能与静态力学性能的不同，即由于材料本构关系对应变率的相关性。
从热力学的角度来说，静态下的应力-应变过程接近于等温过程，相应的应力应变曲线可近似视为等温曲线；而高应变率下的动态应力-应变过程则接近于绝热过程，因而是一个伴有温度变化的热-力学耦合过程，相应的应力应变曲线可近似视为绝热曲线。
这样，如果将一个结构物在爆炸/冲击载荷下的动态响应与静态响应相区别的话，则实际上既包含了介质质点的惯性效应，也包含着材料本构关系的应变率效应。
然而从19世纪开始人们才逐步认识到了材料在动载下的力学性能与其在静载下的力学性能不同。
ThomasYoung是分析弹性冲击效应的先驱，他(1807)提出了弹性波的概念，指出杆受轴向冲击力以及梁受横向冲击力时可从能量进行分析而得出定量的结果。
J.Hopkinson1872完成了第一个动态演示实验（如图1所示），铁丝受冲击而被拉断的位置不是冲击端A，而是固定端B；并且冲击拉断的控制因素是落重的高度，即取决于撞击速度，而与落重质量的大小基本无关。
Pochhammer,1876;Chree,1886Rayleigh,Lord1887分别研究了一维杆中的横向惯性运动。
简述“霍普金斯”杆测量材料动态应力应变曲线的原理；选用一种大型软件对其进行计算模拟，并对模拟结果进行分析。
答：选用ABAQUS大型有限元软件一、“霍普金斯”压杆理论：Hopkinson压杆技术源于1914年B．Hopkinson测试压力脉冲的试验工作，后来R．M．Davies对它进行了改进。
1949年，H．Kolsky在这些基础上建立了进行材料单轴动态压缩性能试验的试验方法，测试了高应变率下金属材料的力学性能，这个方法称为分离式Hopkinson压杆(或Kolsky杆)技术。
其原理是将试样夹持于两个细长弹性杆(入射杆与透射杆)之间，由圆柱形子弹以一定的速度撞击入射弹性杆的另一端，产生压应力脉冲并沿着入射弹性杆向试样方向传播。
当应力波传到入射杆与试样的界面时，一部分反射回入射杆，另一部分对试样加载并传向透射杆，通过贴在入射杆与透射杆上的应变片可记录入射脉冲，反射脉冲及透射脉冲，由一维应力波理论可以确定试样上的应力、应变率、应变随时间的变化，以及应力、应变曲线。
5O多年来，此技术广泛用在高变形速率下材料力学性能的测试。
研究人员也对Hopkinson压杆试验方法进行了系统深入的研究，使该技术不断地改善和发展。
J．Harding 等在1960年将用于单轴压缩试验的Hopkinson压杆推广到了单轴拉伸试验，在此基础上，1983年又提出至今被广泛使用的Hopkinson拉杆试验方法。
W．E．Backer等、J．D．Campbell 等、J．Dully等又提出了Hopkinson扭杆技术，可对于试样施加高应变速率的纯扭转载荷。
为提高试验精度，前人在应力波的弥散效应、三维效应、应力波分离、试样中的瞬态平衡对试验结果的影响等方面做了大量工作。
分离式Hopkinson压杆实验的示意图如下：图8-1 分离式Hopkinson压杆示意图上图表示了压杆、试件和测试仪器等的位置安排。
压杆由高强度合金钢制成。
压杆与试件的接触面需要加工得很平并且保持平行。
ANSYS/LS—DYNA数值模拟霍普金森压杆试验1 功能概述大多数材料在强度等力学性质方面都表现出某种程度的加载率或应变率敏感性,高幅值短持续时间脉冲和荷载所引起材料力学性质的应变率效应，对于抗动载的结构设计和分析是非常重要的。
这些动载来至常规武器侵彻与爆炸、偶然爆炸和高速撞击等许多军事和民用事件,对于这些事件的理论分析和数值模拟必须知道材料的高应变率强度、断裂特性和应力—应变关系等本构性质.要研究材料在脉冲动载作用下的力学性质的实验设备和实验必须模拟类似现场的应变率条件，分离式霍普金森杆被公认为是最常用最有效的研究脉冲动载作用下材料力学性质的实验设备.数值模拟是一种依靠电子计算机对工程问题和物理问题乃至自然界各类问题进行研究的技术。
它利用材料的本构函数，结合有限元或有限容积的概念，采用数值计算和图像显示的方法,因此具有如下优势:（1）检验理论结果是否正确；（2）弥补实验与观测得不足;（3）利用模拟结果，了解非线性过程中的因果关系与主要物理机制；（4）预测在不同初始条件与边界条件下非线性过程的发展情形;（5）数值模拟成本低,可以带来巨大社会经济效益。
由于很多材料的本构性质已经知道，因此在设计产品时，可以利用材料的本构性质通过仿真来模拟复杂的系统。
ANSYS/LS—DYNA数值模拟霍普金森压杆试验，就是通过ANSYS/LS-DYNA软件来模拟霍普金森压杆实验，通过设置弹丸不同速度，对试件进行研究.霍普金森压杆实验分为自由式和分离式两种，本仿真采用分离式的办法.2 原理简介2。
1 霍普金森压杆实验简介霍普金森杆实验装置的基本原型最早是由Hopkinson提出的,它可用于测量冲击载荷的脉冲波形。
1949年Kolsky将压杆分成两段,试件置于输入杆和输出杆中间，通过加速的质量块、短杆撞击或炸药爆轰产生加速脉冲,利用这一装置可测量材料在冲击载荷作用下的应力—应变关系。
Kolsky的工作是一项革命性改进，现代的分离式霍普金森杆都是在其基础上发展而来，所以分离式霍普金森杆也称之为Kolsky杆。
分离式霍普金森压杆推导一、引言霍普金森压杆实验是材料科学中一个非常重要的实验手段，它被广泛应用于测量材料的弹性模量、屈服强度等重要物理性质。
然而，传统的霍普金森压杆实验存在一些局限性和不足，例如，对于某些特殊材料或者复杂材料的测量精度不高。
因此，本文将探讨一种新型的分离式霍普金森压杆，并对其原理、设计和应用进行详细介绍。
二、霍普金森压杆简介霍普金森压杆实验是一种动态力学实验方法，它通过在试样上施加周期性变化的应力或应变，测量试样的响应，从而得到材料的弹性模量、屈服强度等物理性质。
该实验方法具有简单易操作、测量精度高等优点，被广泛应用于材料科学、物理学等领域。
三、分离式霍普金森压杆的提出传统的霍普金森压杆实验存在一些不足之处，例如，对于某些具有非线性行为的材料，其测量结果可能存在较大的误差。
此外，传统的霍普金森压杆实验对于试样的尺寸和形状有一定的限制，对于某些特殊形状的试样，其适用性较差。
为了解决这些问题，本文提出了一种分离式霍普金森压杆，它可以更加准确地测量材料的性能，并且能够适应更复杂或更特殊的材料。
四、分离式霍普金森压杆的模型建立分离式霍普金森压杆的设计和构建过程如下：首先选择合适的材料和尺寸，然后根据实验要求确定加载条件。
在设计和构建过程中，需要遵循一定的理论基础和实践依据，以确保实验结果的准确性和可靠性。
与传统的霍普金森压杆相比，分离式霍普金森压杆具有更高的测量精度和更广泛的适用性。
五、材料性能的影响材料的性能对分离式霍普金森压杆实验结果有着重要的影响。
例如，材料的弹性模量、屈服强度、韧性等性质都会影响实验结果。
为了获得准确的实验结果，需要对这些因素进行深入分析和研究。
六、边界条件与加载条件在分离式霍普金森压杆实验中，边界条件和加载条件对实验结果也有着重要的影响。
例如，实验温度、应变率、应力状态等都会影响试样的响应和实验结果。
因此，在实验过程中需要严格控制这些因素，以获得准确的实验结果。
霍普金森杆实验技术介绍传统的液压伺服系统上准静态实验的应变率通常在1s -1以下，对于更高的应变率，需要采用其他实验手段。
高应变率实验和准静态实验的根本不同点在于，随着应变率的增加，惯性效应即应力波效应明显增强。
分离式霍普金森压杆（Split Hopkinson Pressure Bars ，SHPB ）实验技术是研究材料在中高应变率下（102~104S -1）力学性能的主要实验方法。
美国ASM 协会出版的ASM 手册第八卷Material Testing and Evaluation 一书中系统的介绍了分离式霍普金森杆及其相关实验技术，可是并没有建立详细的通用实验标准。
分离式霍普金森杆实验技术主要基于两个基本假定：一维应力波假定；试样中应力应变沿试样长度均匀分布假定（均匀性假定）。
典型的分离式霍普金森杆实验装置由压（拉）杆系统、测量系统、数据采集系统和数据处理系统组成，其中压（拉）杆系统是实验装置的最重要部分。
霍普金森压杆图1 分离式霍普金森压杆实验装置简图图2 试样连接部分简图霍普金森压杆主要由撞击杆、输入杆、吸收杆和试样组成，实验装置简图如图1所示。
其实验原理主要通过使用应变片对入射杆中的入射波、反射杆以及透射杆中的透射脉冲进行测量，然后根据一维应力波理论导出实验的应力-应变关系。
如图2所示，设试样与入射杆相连接端面为面Ⅰ，试样与透射杆相连接端面为面Ⅱ。
在实验过程中面Ⅰ和面Ⅱ上的位移分别为U 1和U 2，则根据线弹性波的线性叠加原理，有()100ti r U c d εετ=-⎰ ()100ti U c d ετ=⎰式中：c 0为压杆中的弹性波速； 、 、 分别为入射波、反射波和透射波独立传播式所对应的杆中的应变。
设试样的长度为L 0，横截面积为A 0。
则试样中的平均应变为：()012000t i r t c U U d L L εεεετ-==--⎰试样的平均平均应变率为： ()00i r t c L εεεε=-- 根据力的平衡性，试样的平均应力为：()02i r t AE A σεεε=++ 其中A 和E 分别为杆的横截面积和弹性模量。
霍普金森杆实验技术简介1．材料动态力学性能实验简史在各类工程技术、军事技术和科学研究等广泛领域的一系列实际问题中，甚至就在日常生活中，人们都会遇到各种各样的爆炸/冲击载荷问题，并且可以观察到，物体在爆炸/冲击载荷下的力学响应往往与静载荷下的有显著不同。
了解材料在冲击加载条件下的力学响应必将大大有助于这些材料的工程应用和工程设计。
此外，数值模拟已在工程设计中发挥着重要作用，而进行数值模拟的前提是必须首先建立一个基于材料在各种应变率下（尤其是在动态应变率下）的精确应力－应变曲线基础上的本构模型。
所以，获得一套材料在高应变率下的应力—应变曲线则成为首要任务。
尽管人们已经研制了多种动态实验技术，但是，与准静态实验相比，进行有效并准确的高应变率下的动态实验依然是一个很大的挑战。
因此，为得到有效并准确的材料的应变率相关的应力—应变曲线，研制高效的、精确的高应变率实验装置是非常重要的。
首先，人们知道，固体力学的静力学理论所研究的是处于静力平衡状态下的固体介质，以忽略介质微元体的惯性作用为前提。
这只是在载荷强度随时间不发生显著变化的时候，才是允许和正确的。
而爆炸/冲击裁荷以载荷作用的短历时为其特征，在以毫秒（ms）、微秒（?s）甚至纳秒（ns）计的短暂时间尺度上发生了运动参量（位移、速度、加速度）的显著变化。
在这样的动载荷条件，介质的微元体处于随时间迅速变化着的动态过程中，这是一个动力学问题。
对此必须计及介质微元体的惯性，从而就导致了对应力波传播的研究。
一切固体材料都具有惯性和可变形性，当受到随时间变化着的外载荷的作用时，它的运动过程总是一个应力波传播、反射和相互作用的过程。
在忽略了介质惯性的可变形固体的静力学问题中，只是允许忽略或没有必要去研究这一在达到静力平衡前的应力波的传播和相互作用的过程，而着眼于研究达到应力平衡后的结果而已。
在忽略了介质可变形性的刚体力学问题中，则相当于应力波传播速度趋于无限大，因而不必再予以考虑。
