调音台基础知识和应用『2』——调音台主控部分和输入通道的介绍

调音台功能及使用技巧介绍(一)不知道论坛的朋友对调音台是否熟悉，此贴送给还未接触或者刚刚接触调音台的朋友调音台广泛用于广播、剧场、舞厅、体育馆等场所。

常见的调音台有8路、12路、16路、24路等，每路均可单独对信号进行处理，如信号放大，音调调节，声音的空间定位、混合等。

调音台可分为输入、母线、输出三部分。

调音台输入部分：插座和功能键安排。

(1)是话筒（MIC）输入插座。

(2)是线路端（Line）。

它是一种大三芯插座，一般用于除话筒外的其它声源的输入孔。

(3)是插入插座（INS）。

其平时内部处于导通状态，当插入大三芯插头后，(1)(2)输入的信号从插头一芯引出，经外部设备处理后又从另一芯返回调音台，故也称为又出又进插座。

(4)是定值衰减（PAD）。

按下此键，输入的信号将衰减20dB（即10倍），有的为30dB。

(5)是增益调节（Gain），即音量预调旋钮。

(6)是低切按键（100Hz）。

按下此键，信号中100Hz以下的成分被切除。

(7)是均衡调节（EQ）。

H.F.高频，M.F.为中频，L.F.为低频。

(8)是辅助旋钮（AUX1；AUX2；AUX3；AUX4）。

调节该路信号送往相应母线的电平大小。

其中AUX1、AUX2的信号从推子前引出，不受推子影响，AUX3、AUX4则受推子控制。

(9)是声像调节（PAN）。

调节声源在空间的分布，如调至左边时，相当于把该路声源放在左边（左声道）。

在要求立体声的场所时使用该钮。

(10)衰减器（Fader）。

即推子，调节该路音量大小。

(11)*按键（PFL或CUE）。

按下它，用耳机插在调音台的耳机插孔上，实现对该路信号的*。

(12)接通按键（ON）。

按下它，该路信号接入调音台进行混合。

(13)L-R按键。

按下它，信号经推子、PAN后送往左右母线。

(14)1-2按键。

按下它，信号经推子、PAN后送往编组母线1和2。

(15)3－4按键。

按下它，信号经推子、PAN后送往编组母线3和4。

调音台图解和使用说明调音台是音频处理设备中非常常见的一种设备，广泛应用于音乐制作、演出、广播等领域。

本文将为大家详细介绍调音台的图解和使用说明，让读者对调音台有更深入的了解和掌握。

一、调音台的基本结构与功能调音台是一种用于混音和处理音频信号的设备，它通常由多个通道组成，每个通道在调音台的面板上都有对应的控制区域。

下面我们来逐一介绍调音台的各个功能区域：1. 通道输入区：通常位于调音台的上半部分，每个通道都有专属的输入插孔，用于接收来自各种音频源的输入信号，如麦克风、乐器、音频播放器等。

2. 预设增益控制：通常位于输入插孔旁边，用于调整输入信号的增益。

通过合理的增益设置，可以保证输入信号的强度适合后续处理。

3. 音频处理区：通常位于每个通道的中间部分，包含多个控制旋钮，用于进行音频信号的混音、均衡、压缩等处理。

通过合理配置这些控制旋钮，可以调整每个通道的音色、音量和动态范围。

4. 主控制区：通常位于调音台的中央或底部，包含主音量控制旋钮、总线选择开关等。

主控制区可以控制整个调音台的输出音量和信号分配。

5. 监听和效果区：包括耳机插孔、监听音量控制旋钮、混响效果控制等。

这些功能可以帮助用户实时监听和调整音频输出效果。

二、调音台使用说明1. 连接音频源：首先，将各种音频源（如麦克风、乐器、音频播放器等）通过合适的线缆连接到调音台的输入插孔上。

注意检查插孔和插头的兼容性和质量。

2. 设置预设增益：打开调音台，并将所需通道的预设增益控制旋钮设置为适当的位置。

根据输入信号的强度和类型，调整增益控制旋钮，使得信号既不过强也不过弱。

3. 进行音频处理：根据需要，通过旋钮来调整每个通道的音频处理效果。

例如，通过均衡旋钮来调整音色，通过压缩旋钮来控制动态范围等。

4. 设定总线和主音量：根据实际需求，使用主控制区的总线选择开关，将各个通道的信号分配到相应的总线上。

然后，通过主音量控制旋钮来调节整体输出音量。

5. 监听和效果控制：如果需要实时监听和调整音频效果，可以通过监听区域的耳机插孔来连接耳机，并使用监听音量控制旋钮来调节监听音量。

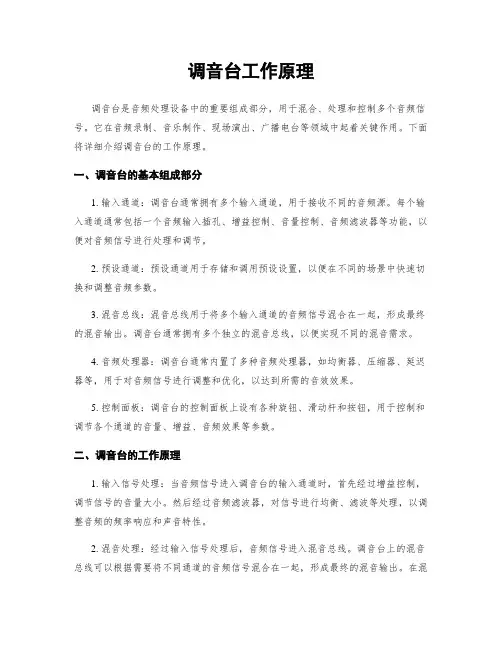

调音台工作原理调音台是音频处理设备中的重要组成部分，用于混合、处理和控制多个音频信号。

它在音频录制、音乐制作、现场演出、广播电台等领域中起着关键作用。

下面将详细介绍调音台的工作原理。

一、调音台的基本组成部分1. 输入通道：调音台通常拥有多个输入通道，用于接收不同的音频源。

每个输入通道通常包括一个音频输入插孔、增益控制、音量控制、音频滤波器等功能，以便对音频信号进行处理和调节。

2. 预设通道：预设通道用于存储和调用预设设置，以便在不同的场景中快速切换和调整音频参数。

3. 混音总线：混音总线用于将多个输入通道的音频信号混合在一起，形成最终的混音输出。

调音台通常拥有多个独立的混音总线，以便实现不同的混音需求。

4. 音频处理器：调音台通常内置了多种音频处理器，如均衡器、压缩器、延迟器等，用于对音频信号进行调整和优化，以达到所需的音效效果。

5. 控制面板：调音台的控制面板上设有各种旋钮、滑动杆和按钮，用于控制和调节各个通道的音量、增益、音频效果等参数。

二、调音台的工作原理1. 输入信号处理：当音频信号进入调音台的输入通道时，首先经过增益控制，调节信号的音量大小。

然后经过音频滤波器，对信号进行均衡、滤波等处理，以调整音频的频率响应和声音特性。

2. 混音处理：经过输入信号处理后，音频信号进入混音总线。

调音台上的混音总线可以根据需要将不同通道的音频信号混合在一起，形成最终的混音输出。

在混音过程中，可以通过控制面板上的旋钮和滑动杆来调节各个通道的音量平衡，以实现所需的混音效果。

3. 音频处理器应用：调音台通常内置了多种音频处理器，如均衡器、压缩器、延迟器等。

这些处理器可以应用于混音总线上的音频信号，以对音频进行进一步调整和优化。

例如，均衡器可以调节不同频段的音量，压缩器可以控制音频的动态范围，延迟器可以调整音频的延迟时间等。

4. 输出信号控制：经过混音和音频处理后，最终的音频信号通过调音台的输出接口输出到外部设备或扬声器系统。

调音台的简单使用介绍调音台是音频录制和混音中必备的设备之一，它可以对多个音频信号进行调整和处理，以达到理想的音频效果。

本文将为大家介绍调音台的简单使用方法。

一、调音台的基本组成调音台通常由输入通道、输出通道、控制面板和主控部分组成。

输入通道用于接收不同的音源信号，如麦克风、乐器等；输出通道用于将处理后的音频信号发送到扬声器或录音设备；控制面板上有各种旋钮、滑动控制杆等，用于调整音频信号的音量、音调、均衡等参数；主控部分负责整体的控制和管理。

二、调音台的基本操作1. 连接音源设备：将麦克风、乐器等音源设备通过音频线与调音台的输入通道相连。

确保连接稳固，避免松动或接触不良导致杂音。

2. 调整音量：根据需要，逐个调整各个通道上的音量旋钮，使音量适中。

通常，音量旋钮顺时针旋转可以增加音量，逆时针旋转可以减小音量。

注意不要将音量调得过大，以免产生噪音或失真。

3. 调整音调：音调控制旋钮通常位于每个通道的控制面板上，用于调整音频信号的音高。

顺时针旋转可以增加音高，逆时针旋转可以降低音高。

根据需要进行微调，以获得理想的音调效果。

4. 调整均衡：均衡器是调音台上常见的调节装置，它可以调整音频信号的频率响应。

通常均衡器分为高音、中音和低音三个频段，分别对应高频、中频和低频。

通过调节各个频段上的滑动控制杆，可以增强或削弱相应频段的音量，以达到音频效果的调整。

5. 调节混响：混响是模拟不同场合下的声音反射效果，使音频更加自然和立体。

调音台上通常有混响效果器，可以通过调节混响旋钮来控制混响效果的强弱。

根据实际需要，适量增加混响效果可以使音频更加生动。

6. 调节效果器：除了混响效果器，一些调音台还配备了其他效果器，如压缩器、延迟器等。

这些效果器可以对音频信号进行进一步处理，以实现特殊的音效需求。

根据需要选择并调节相应的效果器参数，使音频效果更加丰富多样。

7. 监听和测试：在调整完音频参数后，需要通过插入耳机或将输出信号连接到扬声器上，进行监听和测试。

调音台解掌握调音台上各部分的位置调音台是音频工程师和音乐制作人在录音和混音过程中经常使用的重要设备。

熟练掌握调音台上各部分的位置对于获得高质量的音频效果至关重要。

本文将介绍调音台的各个部分及其功能，帮助读者更好地理解和使用调音台。

1. 主输出和控制区域：主输出和控制区域通常位于调音台的中央部分。

主输出控制区域包括主音量、主输出平衡、主输出选择（LK/R、MONO等）以及录音状态指示灯等。

音频工程师可以通过调整这些控件来控制整个音频信号的输出强度和平衡。

2. 输入信号通道：调音台上通常有多个输入信号通道，用于接收不同的音频信号源。

每个输入信号通道都包含一些基本的控制部分，如增益控制、平衡控制、相位反转、滤波器等。

音频工程师可以根据实际需求对每个通道进行独立的调整和处理。

3. 预设存储和记忆功能：现代调音台通常具有预设存储和记忆功能，允许用户保存和调用不同的音频设置。

这些设置包括通道增益、EQ（均衡器）设置、音频效果、混音设置等。

通过使用这些功能，音频工程师可以轻松地在不同的场景和活动中切换和调整音频效果，提高工作效率。

4. 辅助发送和回归：调音台的辅助发送和回归功能用于连接和控制辅助设备，如音频效果器、监听设备等。

音频工程师可以将部分音频信号发送到辅助设备进行处理，然后再将其回归到调音台上的回归通道。

这样能够为音频混音带来更多的创造性和灵活性。

5. 总线和群组控制：调音台上的总线和群组控制功能用于管理和控制不同的音频信号。

总线通常用于按类型进行分组，如主音乐总线、主人声总线、音效总线等。

群组控制则用于对多个通道进行整体性的处理和调节，例如音量、淡入淡出、效果等。

6. 耳机和监视器控制：调音台上通常设有耳机和监视器控制部分，用于音频工程师进行实时的监听和混音。

通过耳机控制，工程师可以选择监听的通道、调整耳机音量等。

监视器控制部分则用于控制外部音箱和音频监听设备的音量和平衡。

7. 录音和回放控制：调音台上的录音和回放控制功能允许用户对录音设备进行控制和管理。

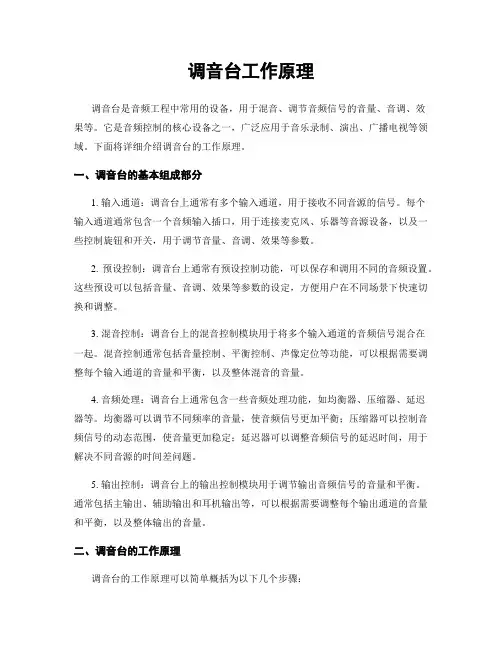

调音台工作原理调音台是音频工程中常用的设备，用于混音、调节音频信号的音量、音调、效果等。

它是音频控制的核心设备之一，广泛应用于音乐录制、演出、广播电视等领域。

下面将详细介绍调音台的工作原理。

一、调音台的基本组成部分1. 输入通道：调音台上通常有多个输入通道，用于接收不同音源的信号。

每个输入通道通常包含一个音频输入插口，用于连接麦克风、乐器等音源设备，以及一些控制旋钮和开关，用于调节音量、音调、效果等参数。

2. 预设控制：调音台上通常有预设控制功能，可以保存和调用不同的音频设置。

这些预设可以包括音量、音调、效果等参数的设定，方便用户在不同场景下快速切换和调整。

3. 混音控制：调音台上的混音控制模块用于将多个输入通道的音频信号混合在一起。

混音控制通常包括音量控制、平衡控制、声像定位等功能，可以根据需要调整每个输入通道的音量和平衡，以及整体混音的音量。

4. 音频处理：调音台上通常包含一些音频处理功能，如均衡器、压缩器、延迟器等。

均衡器可以调节不同频率的音量，使音频信号更加平衡；压缩器可以控制音频信号的动态范围，使音量更加稳定；延迟器可以调整音频信号的延迟时间，用于解决不同音源的时间差问题。

5. 输出控制：调音台上的输出控制模块用于调节输出音频信号的音量和平衡。

通常包括主输出、辅助输出和耳机输出等，可以根据需要调整每个输出通道的音量和平衡，以及整体输出的音量。

二、调音台的工作原理调音台的工作原理可以简单概括为以下几个步骤：1. 输入信号接收：调音台通过输入通道接收来自不同音源设备的音频信号，例如麦克风、乐器等。

每个输入通道会将接收到的音频信号转换为电信号，并将其送入混音控制模块。

2. 混音处理：混音控制模块将多个输入通道的音频信号混合在一起。

在混音过程中，可以根据需要调整每个输入通道的音量和平衡，以及整体混音的音量。

混音后的信号会进一步送入音频处理模块。

3. 音频处理：音频处理模块对混音后的信号进行处理。

调音台的使用介绍调音台（Audio Mixer）是音频录音和处理过程中常用的一种设备，用于混音、调节音量、控制音频特效等功能。

它广泛应用于音乐制作、演出现场、录音棚等场合。

本文将介绍调音台的基本用法和常见功能，以帮助读者更好地使用调音台。

调音台的基本组成一般情况下，调音台由以下几部分组成：1.通道输入：用于接入不同音源的输入接口，如麦克风、乐器等。

2.通道控制：用于调节每个通道的音量、音调、平衡等参数。

3.总线控制：用于控制不同通道的混音比例和音量。

4.主输出：调音台的主要输出接口，可连接到放大器、录音设备等。

5.辅助输出：用于连接耳机、信号处理器等辅助设备。

调音台的基本用法1. 连接音源首先，将需要处理的音源通过音频线连接到调音台的通道输入接口上。

可以使用XLR、TRS等不同类型的音频线，根据不同设备的接口类型进行连接。

2. 设置通道参数调音台的每个通道都有独立的参数控制。

可以通过旋钮或滑动条来调节音量、音调、平衡等参数。

根据需要，可以将音量调节到合适的位置，确保音频信号的清晰度和适当的音量级别。

3. 调节混音比例调音台通常具有多个总线控制，用于设置不同通道的混音比例。

通过调节总线控制旋钮，可以将每个通道的音频信号按照预设的比例混合到主输出上。

这样可以根据需要对每个音源的音量进行平衡。

4. 监听和调试在调节参数和混音比例之后，需要进行监听和调试。

可以通过连接耳机或扩音设备，实时监控调音台的输出效果。

如果需要进行细微调整，可以根据实时听到的声音调整相应的参数。

5. 输出和保存最后，调音台的主输出接口可以连接到耳机、扩音器或录音设备上。

根据需要，可以选择适当的输出方式进行音频处理、放大、录制等操作。

同时，可以将调音台的参数进行保存，以便下次使用时快速恢复之前的设置。

调音台的常见功能除了基本的音量、音调、平衡调节外，调音台还常见以下功能：1.EQ控制：用于调节不同频段的音量，实现音频的均衡。

2.压缩器：用于调节声音的动态范围，避免过度波动。

调音台使用说明调音台使用说明1、引言本文档旨在介绍调音台的使用方法和注意事项，以帮助用户正确使用调音台，确保音频设备的正常运行和音质的优质输出。

2、调音台概述2.1 调音台功能调音台是一种专业音频设备，用于混合和控制多路音频信号。

它可以接收和处理来自不同音频源的信号，如麦克风、乐器和播放设备，并通过调节音频参数和混合不同信号通道来实现对输出音频的控制。

2.2 调音台组成部分调音台通常由以下组成部分组成：- 输入通道：用于连接各种音频信号源的插孔。

每个输入通道通常包括增益、音量、均衡器和效果器等控制开关和旋钮。

- 主输出：用于将混合后的音频信号输出。

- 监听输出：用于接入耳机或监视器扬声器，以便进行实时监控。

- 效果器：用于添加音频特效，如混响、合唱和延时等，以增强音频效果。

- 控制面板：包括各种控制按钮、旋钮和显示屏，用于操作和监控调音台的各项功能。

3、调音台基本操作3.1 连接音频信号源通过音频线将麦克风、乐器和播放设备等音频信号源连接到调音台的输入通道。

3.2 设置增益和音量逐通道设置适当的增益和音量，以确保输入信号的正确级别和音质。

3.3 调节均衡器根据音频信号的特性和要求，调节各通道的均衡器，以改变音频频谱中不同频段的音量。

3.4 混合通道通过控制各通道的音量、平衡和效果器等参数，将不同音频信号混合成统一的输出。

3.5 设置效果器根据需要，在主输出通道或各输入通道上添加音频效果，以增强音频信号的效果。

3.6 监听和调节音质通过连入耳机或监视器扬声器，实时监控输出音频质量，并根据需要调整各通道参数，以达到所需的音质效果。

4、调音台高级功能4.1 预设管理一些调音台可以保存和载入不同的预设，以方便用户在不同场景下的快速切换和设置。

4.2 联机控制一些调音台支持通过计算机或移动设备进行联机控制，以实现更灵活和高效的操作。

4.3 外部设备集成一些调音台可以与其他设备进行连接和集成，如扬声器系统、录音设备和音频处理器等，以拓展其功能和应用范围。

如何正确使用调音台详细使用说明调音台是音频工作室、演播室、现场演出等音频环境中必备的重要设备，它能够调节音频信号的音量、音色和效果等参数，对于音频的录制、混音和演出起到至关重要的作用。

本文将详细介绍如何正确使用调音台，包括调音台的基本功能和按钮介绍，以及常见的操作步骤和技巧。

一、调音台的基本功能和按钮介绍1. 输入通道：调音台一般具有多个输入通道，用于连接不同的音频设备，如麦克风、乐器、电脑等。

每个输入通道通常都有音量控制、音调控制和效果控制等按钮，用于调节相应的参数。

2. 主控部分：主控部分通常位于调音台的中央位置，包括主音量控制、主音调控制和主效果控制等按钮，用于调节整体音频的参数。

此外，主控部分还配备了输入选择、输出选择和录制选择等功能按钮，便于操作人员在不同场景下进行配置。

3. 辅助部分：辅助部分通常位于调音台的上方或侧面，包括话筒输入、耳机输出和扩音器输出等按钮。

话筒输入用于与演讲者或歌手进行交流，耳机输出用于监听音频信号，扩音器输出用于扩大音频信号，使其能够覆盖更大的范围。

二、常见的操作步骤和技巧1. 连接设备：首先，将需要连接的设备（如麦克风、乐器）插入到调音台的相应输入通道中，并确保连接稳固。

根据需要，可以为每个输入通道设置不同的音量、音调和效果参数。

2. 调整音量：音量控制是调音台最基本的功能之一，用于调节输入信号的音量大小。

操作人员可以根据需要，逐个调整输入通道的音量，确保每个声源能够达到适当的音量水平。

3. 调节音调：音调控制用于调整音频信号的音高和音色。

通过调节音调参数，可以使声音更加明亮或低沉，以满足不同的音乐风格和表达需求。

4. 添加效果：调音台通常带有各种效果处理器，如混响、压缩和均衡器等。

通过添加适当的效果，可以使音频信号更加生动和立体感。

在使用效果时，建议先了解每种效果的作用和参数设置，以免影响音频的质量。

5. 监听和调试：在调音过程中，及时监听音频信号是非常重要的。

调音台解了解调音台上各种按钮的布局调音台解：了解调音台上各种按钮的布局调音台是音频工作室或现场演出中不可或缺的设备之一，用于调节和控制音频信号的各项参数，以达到理想的音效效果。

对于初学者而言，了解调音台上各种按钮的布局是掌握调音台操作的基础。

本文将介绍调音台上常见的按钮布局，并对其功能进行简要解释。

1. 输入通道按钮输入通道按钮位于调音台的顶部，用于连接声源设备，如麦克风、乐器等。

常见的输入通道按钮包括以下几个：（1）增益控制：用于调节输入信号的增益大小。

适当调节增益可以使信号清晰鲜明，避免失真或噪音。

（2）高通滤波器：可用于削弱低频信号，使音频更干净。

在处理人声时，通常会开启高通滤波器，以减少低频的噪音和杂音。

（3）相位反转：用于调整声源相位，解决可能出现的相位干扰问题。

相位反转可以改变波形的正负方向，有效地消除相位干涉导致的声音明显变差的现象。

（4）48V 电源：适用于连接需要幻象电源供电的设备，如电容麦克风。

打开此按钮后，调音台会通过音频线路提供所需的电源供应。

2. 总线/辅助通道按钮总线/辅助通道按钮通常位于输入通道按钮下方，用于将各个输入通道的信号进行混音并输出到总线或辅助通道上。

常见的按钮包括以下几个：（1）音量/增益控制：用于调节总线/辅助通道上输入信号的音量大小。

通过适当调节音量，可以实现不同音频信号的平衡混音，使其符合整体效果要求。

（2）静音/切换按钮：用于将特定的输入通道静音或切换到总线或辅助通道。

静音按钮可在需要暂时屏蔽某个信号时使用，切换按钮可将信号从输入通道切换到总线或辅助通道，实现不同信号源的灵活组合。

3. 主音量控制按钮主音量控制按钮通常位于调音台的中央位置，用于调节输出信号的总音量大小。

主音量控制按钮的调节范围通常是从最小音量到最大音量。

通过适当控制主音量，可以保证输出信号的音量在合适的范围内，以满足不同场合的需求。

4. 特效处理按钮特效处理按钮位于调音台的右侧，用于添加特殊效果或处理音频信号。

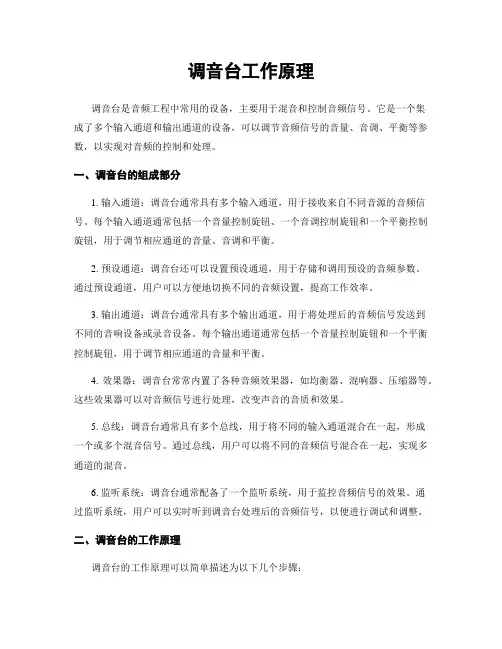

调音台工作原理调音台是音频工程中常用的设备，主要用于混音和控制音频信号。

它是一个集成了多个输入通道和输出通道的设备，可以调节音频信号的音量、音调、平衡等参数，以实现对音频的控制和处理。

一、调音台的组成部分1. 输入通道：调音台通常具有多个输入通道，用于接收来自不同音源的音频信号。

每个输入通道通常包括一个音量控制旋钮、一个音调控制旋钮和一个平衡控制旋钮，用于调节相应通道的音量、音调和平衡。

2. 预设通道：调音台还可以设置预设通道，用于存储和调用预设的音频参数。

通过预设通道，用户可以方便地切换不同的音频设置，提高工作效率。

3. 输出通道：调音台通常具有多个输出通道，用于将处理后的音频信号发送到不同的音响设备或录音设备。

每个输出通道通常包括一个音量控制旋钮和一个平衡控制旋钮，用于调节相应通道的音量和平衡。

4. 效果器：调音台常常内置了各种音频效果器，如均衡器、混响器、压缩器等。

这些效果器可以对音频信号进行处理，改变声音的音质和效果。

5. 总线：调音台通常具有多个总线，用于将不同的输入通道混合在一起，形成一个或多个混音信号。

通过总线，用户可以将不同的音频信号混合在一起，实现多通道的混音。

6. 监听系统：调音台通常配备了一个监听系统，用于监控音频信号的效果。

通过监听系统，用户可以实时听到调音台处理后的音频信号，以便进行调试和调整。

二、调音台的工作原理调音台的工作原理可以简单描述为以下几个步骤：1. 输入信号接收：调音台通过输入通道接收来自不同音源的音频信号。

每个输入通道通常包括一个音频输入接口，用于连接外部音源设备，如麦克风、乐器、CD播放器等。

2. 信号处理：调音台对输入的音频信号进行处理。

这包括调节音量、音调和平衡等参数，以及应用各种音频效果器进行音频信号的加工和改变。

3. 混音：调音台通过总线将不同的输入通道混合在一起，形成一个或多个混音信号。

通过控制总线的音量和平衡，用户可以实现对不同音频信号的混合和平衡控制。

调音台的基本组成和操作技巧一、基本组成调音台作为音频处理的核心设备，承担着调节音质、音量和混音等多种任务。

以下是调音台的基本组成：1. 输入接口：调音台通常配备多种输入接口，如卡侬口、大三芯、小三芯等，可接入各种音频源设备，如麦克风、乐器、音频播放器等。

2. 输入通道：调音台的每一路输入通道都有独立的增益旋钮、均衡器（包括高频、中频、低频调节）、动态处理设备（压缩器、限制器等）、声相（pan）旋钮等。

3. 混音功能：调音台将各输入通道的音频信号进行处理后，通过混合总线将信号混合输出。

混音总线通常包含主音量、辅助音量、立体声左右平衡等控制。

4. 输出接口：调音台具备多路输出接口，包括主输出、编组输出、辅助输出等，以满足不同需求。

5. 显示面板：现代调音台通常配备显示屏，可实时显示各通道及总线的信号参数，方便用户操作。

二、操作技巧掌握调音台的操作技巧对于提升音频质量至关重要，以下是一些常用的操作技巧：1. 增益调节：适当调整输入通道的增益旋钮，以获得合适的音量。

避免增益过高导致失真或过载，增益过低则可能使音质变薄。

2. 均衡调节：通过均衡器对音频信号的高频、中频、低频部分进行调节，以改善音质。

根据音频的特性，可适当提升或衰减某些频段，以达到理想效果。

3. 动态处理：合理使用压缩器、限制器等动态处理设备，可有效控制音频信号的动态范围，增强音频的清晰度和动态感。

4. 声相调节：通过调节声相旋钮，可以调节左右声道的声音平衡，创造出立体声效果。

根据实际需求，可进行声相的偏移和旋转。

5. 混音技巧：在混音过程中，应关注主音量、辅助音量和立体声左右平衡的控制，以获得平衡且富有层次感的音质。

同时，注意避免出现声干涉和相位问题。

6. 监听方式：选择合适的监听方式，如耳机监听、扬声器监听或耳机与扬声器同时监听，以满足不同的监听需求。

7. 系统校准：定期对调音台进行系统校准，以确保各通道和总线的参数准确无误，提高音频质量。

调音台图解和使用说明调音台是音频处理设备的重要组成部分，它可以帮助音频工程师调节音频信号的各种参数，包括声音音量、音调、混响、均衡器等。

本文将为大家详细介绍调音台的结构和使用说明。

一、调音台的结构调音台一般由以下几部分构成：1. 输入通道输入通道通常包括麦克风、乐器、CD机、电脑等各种输入源。

在调音台上，每个输入通道都有自己的控制面板，可以分别控制每个通道的音量、增益、低音、高音和额外的效果等参数。

2. 均衡器均衡器这一部分可以分为低音、中音和高音区，它们可以帮助调音师对音频信号进行更细致的调整，从而获得更好的音质效果。

3. 混响器混响器的作用是模拟出多种不同场景下的音响效果，例如大厅、教堂、盆地等。

通过混响器，调音师可以为每个输入通道添加一定的混响效果，使其更适合不同的环境和场合。

4. 情景记忆器情景记忆器是一种记录特定效果设置的设备，它可以帮助调音师保存当前输入通道上的所有参数，并在需要的时候再次调用。

5. 主输出区在主输出区，调音师可以控制混合后的信号的总音量、音量平衡、低音、高音和效果，以及通过主混音通道发送到扬声器和录音设备中的参数设置。

二、调音台的使用说明调音台的使用步骤如下：1. 连接输入通道将各种音频输入源（例如麦克风、乐器、CD机、电脑）连接到调音台的输入通道上。

如果使用多个通道，则可以通过插头将它们连接在一起。

2. 设定输入通道的参数对于每个输入通道，您需要根据您的实际需求设置相应的音量、低音、高音、增益和其他效果等参数，以实现最佳的音质效果。

3. 设定混响效果使用混响器模拟不同的环境和场景，为每个输入通道添加合适的混响效果。

4. 保存和调用情景记忆器如果您有多个不同的设置，可以将它们存储在情景记忆器中，并在需要时再次调用它们。

5. 调整主输出区最后，在主输出区域中调整混合后的音频信号的总音量、音乐平衡、低音、高音和效果等参数，使信号符合您的要求。

调好后，您可以将信号发送到扬声器或录音设备中。

调音台工作原理调音台是音频工程中常见的设备，用于混音、调音和控制音频信号。

它在音频录制、音乐制作、演出和广播等领域起着重要作用。

下面将详细介绍调音台的工作原理。

一、调音台的基本组成部分1. 输入通道：调音台上通常有多个输入通道，用于接收不同音源的信号。

每个输入通道通常包括以下部分：- 预放大器：用于放大微弱的音频信号，提高信噪比。

- 音频输入插孔：用于连接各种音源设备，如麦克风、乐器、播放器等。

- 预设控制：用于调节输入信号的增益、相位、高低音等参数。

2. 混音部分：调音台上的混音部分用于将多个输入通道的音频信号混合在一起。

混音部分通常包括以下部分：- 混音总线：用于将各个输入通道的音频信号混合成一个或多个总线信号。

- 音量控制：用于调节每个输入通道的音量大小。

- 平衡控制：用于调节每个输入通道的左右声道平衡。

- 总线控制：用于调节混音总线的音量大小。

3. 输出部分：调音台上的输出部分用于将混音后的音频信号输出到外部设备或扬声器。

输出部分通常包括以下部分：- 主输出：用于将混音后的音频信号输出到扬声器或录音设备。

- 辅助输出：用于将混音后的音频信号输出到辅助设备，如效果器、监听器等。

- 监听输出：用于将混音后的音频信号输出到调音师的耳机或监听音箱。

二、调音台的工作原理调音台的工作原理可以简单概括为以下几个步骤：1. 输入信号处理：当音源设备连接到调音台的输入通道时，预放大器将对音频信号进行放大，提高信噪比。

同时，通过预设控制可以调节输入信号的增益、相位、高低音等参数。

2. 混音处理：在混音部分，各个输入通道的音频信号将被混合在一起。

混音总线将各个输入通道的音频信号按照设定的比例混合成一个或多个总线信号。

音量控制和平衡控制可以调节每个输入通道的音量大小和左右声道平衡。

3. 输出信号处理：混音后的音频信号将通过输出部分输出到外部设备或扬声器。

主输出将混音后的音频信号输出到扬声器或录音设备，辅助输出将混音后的音频信号输出到辅助设备，监听输出将混音后的音频信号输出到调音师的耳机或监听音箱。

调音台基础知识和应用『1』——调音台的整体介绍很多朋友总是问关于调音台的问题。

他们想了解如何用调音台连接音频卡，并且如何实现乐手返送，如何连接监听等等。

或者搞不懂CUBASE,NUANDO,SAMPLITUDE,SONAR 里面的调音台。

知识是相通的，无论是软件里的调音台还是数字式调音台，他们设计原型都来自模拟调音台。

我想如果大家能花时间了解调音台输入输出的基本知识，这一切都可以自己搞定！我总想写些关于调音台的文章，但一直懒的动笔。

正好我一个朋友，他学校里有一台YAMAHA GA32/12和一台AKAI16轨机架硬盘录音机。

他不太会用，让我帮他翻一些资料，并且把他们连接起来。

这个调音台有编组、辅助、独立的监听母线、甚至还有2路矩阵输出，除了没有DRIECT OUT直接输出，也算是功能比较全了！当然它并不是一个录音用的调音台，他的主要工作是用于现场扩声。

我就以这个YAMAHA GA32/12调音台为例，和大家一起学习关于调音台的问题，了解调音台输入输出的基本知识。

最后我们把调音台和AKAI录音机连接起来，实现分轨、并轨和缩混录音。

一、先认识一下。

上面是调音台的面板。

看上去很复杂？不用害怕，其实它可以主要分成两个部分：输入通道部分和主控部分。

细分的话包括输入部分：单声道输入、立体声输入、效果返回输入、磁带返回和TALKBACK（对讲）。

输出部分：立体声主输出（通常的MIX）、编组输出、辅助输出、矩阵输出、控制室监听、磁带输出。

从它的型号GA32/12,我们可以知道它有32路输入通道（28路单声道输入和2对立体声输入），12条母线输出通道（或叫总线）。

输入通道大家都知道，但什么叫母线呢？母线的英文是BUS,对于调音台，是指音频信号混音的线路。

母线分为立体声母线（也称为MIX或者ST）、辅助母线（AUX）和编组母线（GROUP）。

当然还有监听母线，后面会详细介绍。

GA32/12有1对立体声母线，10条编组和辅助母线。

调音台的基本原理与操作指南调音台是音频处理设备中的重要部分，用于混音、音频调节和效果处理等操作。

本文将介绍调音台的基本原理及其操作指南，以帮助读者更好地了解和使用调音台。

一、调音台的基本原理调音台的基本原理是通过混音和信号处理来达到音频调节的目的。

它由多个通道组成，每个通道都有自己的控制面板，用于调节声音的各个参数。

1. 通道控制面板每个通道的控制面板上通常包括以下几个部分：（1）音频输入插孔：用于连接音频源，如话筒、乐器、播放器等。

（2）增益调节器：用于调节输入信号的增益，控制音频信号的强弱。

（3）音量滑块（或旋钮）：控制通道输出音量的大小。

（4）EQ控制器：包括高音、中音和低音调节控制，用于调整音频的频率响应。

（5）效果器：用于添加音频效果，如混响、合唱、延迟等。

（6）静音按钮：用于暂时屏蔽通道的输出音频。

2. 混音和总线调音台中通常还含有几个混音总线，用于将多个通道的音频信号进行混合。

通过混音总线可以控制不同通道的音量平衡，实现整体的混音效果。

这些总线通常包括主混音总线和辅助混音总线。

3. 输送和接收器调音台中还配备了输送和接收器，用于将音频信号传输到扩音设备或录音设备中。

这些设备可以是插孔、接口或无线传输设备，用于连接调音台与外部设备。

二、调音台的操作指南正确的操作调音台是确保音频调节和混音效果良好的关键。

以下是一些基本的操作指南，供读者参考：1. 连接音频源将音频源连接到调音台的输入插孔中，确保插头与插孔相匹配，连接稳定。

2. 调节增益根据音频源的强弱，适度调节增益控制器，避免出现过弱或过强的信号，确保清晰的音质。

3. 音调调节根据需要，使用EQ控制器调节高音、中音和低音，使声音更加丰满、平衡。

4. 音量调节通过音量滑块或旋钮，调节各通道的音量大小，使不同音频源的音量平衡一致。

5. 添加效果根据需要，使用调音台提供的效果器，如混响、合唱、延迟等，为音频添加特殊的音效。

6. 混音调节通过控制混音总线，实现不同通道音频信号的混合，调节各通道音量平衡，产生所需的混音效果。

调音台工作原理调音台是音频工程中常用的设备，用于混音、调音和处理音频信号。

它是音频工作室、演播室、现场音响等场合中不可或缺的设备之一。

下面将详细介绍调音台的工作原理。

一、调音台的基本组成部分1. 输入通道：调音台通常具有多个输入通道，用于接收不同的音频信号源，如麦克风、乐器、音源等。

每个输入通道通常包括音量控制、增益控制、EQ（均衡器）控制等功能。

2. 主输出：调音台的主输出是将经过混音和处理后的音频信号发送到扬声器或录音设备等输出设备。

主输出通常具有主音量控制、主平衡控制等功能。

3. 辅助输出：调音台通常还具有辅助输出，用于连接监听设备或其他外部设备。

4. 总线：调音台的总线用于将不同输入通道的音频信号混合在一起。

总线通常具有独立的音量控制，可以调节每个输入通道的音量比例。

5. EQ（均衡器）：调音台的EQ用于调节音频信号的频率响应。

它通常具有高音、中音和低音控制，可以增强或削弱不同频段的音频信号。

6. 效果器：调音台通常还具有内置的效果器，用于添加各种音效，如混响、延迟、合唱等。

7. 监听系统：调音台通常具有内置的监听系统，用于实时监听输入和输出信号。

监听系统通常具有独立的音量控制和耳机输出。

二、调音台的工作原理调音台的工作原理可以简单概括为以下几个步骤：1. 输入信号处理：调音台接收来自不同音频信号源的输入信号，如麦克风、乐器等。

每个输入通道通过增益控制将输入信号放大到适当的水平，然后经过EQ调节频率响应。

接下来，输入信号经过音量控制调节音量大小，并可以通过其他控制参数进行进一步处理。

2. 混音：经过处理的输入信号通过总线混合在一起。

总线具有独立的音量控制，可以调节每个输入通道的音量比例。

通过调整总线上各个输入通道的音量，可以实现不同信号源的混音效果。

3. 输出信号处理：经过混音的信号通过主输出发送到扬声器或录音设备等输出设备。

主输出具有主音量控制和主平衡控制，可以调节整个混音信号的音量和平衡。

如何掌握调⾳台的使⽤（内容⾮常详细）资料调⾳台的使⽤！⼀. 输⼊部分（负责把话筒及其它设备的信号输⼊到调⾳台）；⼆. 输出部分（由调⾳台输出到录⾳设备和监听）；三. 监测部分（⽤表头、⾳箱、⽿机监测、监听所有信号）；先看⼀下图，这是⼀张模拟调⾳台的顶视图。

从上往下，从话筒卡农插座到推⼦，我们称之为⼀“路”或⼀个“通道”。

这有别于“轨”的概念，轨是针对录⾳设备来说的。

图中左边的是输⼊部分，右边的是输出部分，包括了总⾳量控制和编组输出的⾳量控制，⽿机监听输出控制，效果调整控制等。

监测部分这个台⼦有⽿机监听、⾳箱接⼝、总输出LED显⽰等。

下⾯就以这三个部分进⾏介绍说明。

输⼊部分任何⼀种调⾳台，我们都可在上⾯找到Input（输⼊）⼝，模拟输⼊⼀般分为卡农的和⼤三芯T RS两种，有的还有莲花RCA的⽴体声输⼊，⽤于接卡座或CD、VCD机的线路输出。

话筒插⼝⼀般都有幻象供电，在台⼦上可以找到幻象电源的开关，标注Phantom的便是。

看⼀下图，我们分别对它各部分进⾏说明。

1．信号输⼊插⼝(Input)。

从上往下第⼀个是卡农XLR插座，接话筒输⼊，通常都提供幻象供电。

下⾯是线路输⼊Line In。

再下⾯是Insert插⼊⼝，可⽤于接插⼊类效果器。

这⾥我要解释⼀下什么叫Insert？⼀般称之为插⼊或是插⼊点，指的是在调⾳台的信号线路上，信号可以被发送到外接设备上去进⾏处理的那个点，当信号被处理完毕后，还要返回到这个点。

通常，在插⼊点处我们使⽤的都是⼤三芯插头，⽽线的另⼀端则是两个⼤⼆芯。

当插⼝中没有插⼊插头时，信号就径直通过。

⽽当插⼝中插⼊了插头后，原来的信号通路就被切断了，取⽽代之的是信号从⼤三芯插头的⼀条线路被发送到外部设备上，然后再由⼤三芯插头的另外⼀条线路返回插⼊点处。

插⼊点⼀般都设在调⾳台的输⼊通道上，即在信号通路中较靠前的位置，有时就是紧接在通道输⼊的后⾯。

之所以这样设计，是因为我们通常在信号被发送到均衡器和混响等效果处理单元之前，需要使⽤压缩/限制器来控制信号的动态，或⽤噪声门来净化信号。

调音台基础知识及应用调音台是音频工程中常用的设备，广泛用于演出、后期制作、录音棚和广播等领域。

它通过调节各个音频信号的音量、音调、效果等参数，将不同的音频信号混合或分离，达到理想的音频效果。

调音台的基本构成包括输入通道、输出通道、效果模块、监听模块、总线等。

输入通道是调音台的主要部分，用于接收各种音频信号源。

每个输入通道通常包括音源插口、音量控制旋钮、音调控制旋钮、效果发送旋钮等。

音源插口可以接收各种音频设备的输出信号，如麦克风、乐器、电脑、手机等。

音量控制旋钮用于调节输入信号的音量大小，音调控制旋钮用于调节音调高低，效果发送旋钮用于将该通道的信号发送到效果模块进行处理。

输出通道是调音台将音频信号输出到其他设备或扬声器的部分。

每个输出通道通常包括音量控制旋钮、平衡控制旋钮、效果返回旋钮等。

音量控制旋钮用于调节输出信号的音量大小，平衡控制旋钮用于调节左右声道的平衡，效果返回旋钮用于将效果模块处理后的信号返回该通道。

效果模块是调音台中用于添加音频效果的模块，如混响、延迟、压缩、失真等。

每个效果模块通常包括多个参数控制旋钮，用于调节效果的强度、延迟时间、声色等。

监听模块是调音台中用于监听音频信号的部分，通常包括耳机插口、监听音量控制旋钮、选择监听源的开关等。

通过监听模块，调音师可以实时听到各个通道的信号，进行调试和调整。

总线是调音台中用于将多个输入通道的信号混合为一个输出信号的部分。

调音台通常具有多个总线，可以将相同类型的信号混合到同一个总线中，以便于后续处理和输出。

调音台的应用非常广泛。

在演出中，调音台用于混合各个乐器、声音和效果的信号，以实现良好的音响效果。

在后期制作中，调音台用于音频信号的编辑和处理，如剪辑、混音和修正。

在录音棚中，调音台用于接收多个音频信号源，对其进行调节和处理，然后输出到录音设备。

在广播中，调音台用于混合不同的音频源，添加音频效果，实现广播内容的生动和丰富。

总之，调音台是音频工程中不可或缺的设备，它通过调节各个音频信号的音量、音调、效果等参数，实现不同音频信号的混合、处理和分离，达到理想的音频效果。

扩声系统培训资料之调音台一、引言调音台是扩声系统中至关重要的部分，它可以控制和调节音频信号的各个方面，包括音量、音色、平衡等。

在扩声系统的使用中，合理的调音台操作可以有效地提高音频效果和音质，保证活动的顺利进行。

因此，掌握调音台的基本操作和技巧对于任何扩声系统的使用者来说都是非常重要的。

二、调音台的基本结构1. 输入通道调音台一般都有多个输入通道，用于接收不同的音频信号源，比如麦克风、乐器、音响等。

每个输入通道都有自己的音量控制、音色控制、平衡控制等。

2. 主输出通道主输出通道用于控制整个音频信号的总体输出，包括主音量、主音色、主平衡等。

3. 辅助功能调音台还会有一些辅助功能，比如效果器、录音功能、耳机监听等。

三、调音台的基本操作1. 插入音频信号源在使用调音台之前，首先要将各种音频信号源插入到相应的输入通道上，确保每个通道都有正确的音频信号输入。

2. 设置音量通过旋钮或推子来控制每个通道的音量，根据实际需要来调节各个通道的音量大小。

3. 调节音色通常调音台会有高音、中音、低音的调节旋钮，用于调节音频信号的音色。

4. 平衡控制通过平衡控制来调节每个通道的左右声道平衡，确保音频信号的立体声效果。

5. 效果器设置如果需要对音频信号进行添加效果，可以通过调音台上的效果器来选择合适的音效。

6. 主音量控制最后通过主音量控制来调节整个音频信号的总体输出音量。

四、调音台的进阶操作1. 回声效果的使用调音台上的效果器一般都会有回声效果，可以通过调节回声效果的深浅和速度来实现不同的音效。

2. 录音功能的使用一些调音台上还带有录音功能，可以将各个通道的音频信号录制下来，方便后期处理和编辑。

3. 耳机监听通过耳机监听功能，可以实时监听各个通道的音频信号，方便进行调试和调节。

五、调音台的注意事项1. 调音台的摆放在使用调音台时要注意合理的摆放位置，避免受到外界干扰，确保音频信号的纯净度。

2. 调音台的保养定期对调音台进行清洁和检测，保证其正常使用和延长寿命。
