(完整版)建筑电气分部、子分部、分项划分

建筑电气工程分部、分项工程划分表一、引言建筑电气工程是指在建筑物中安装电气设备、线路和配电系统，以及与之相关的工程。

建筑电气工程的划分主要包括分部工程和分项工程两个方面。

本文将详细介绍建筑电气工程的分部、分项工程划分表。

二、建筑电气工程分部工程建筑电气工程分部工程包括以下几个部分：1. 电源系统电源系统是指建筑物内的电力来源，包括发电机、变压器、电容器等设备，以及与之相关的开关、保护、控制设备。

电源系统是建筑电气工程的基础，其稳定性和可靠性对整个建筑电气系统的安全运行至关重要。

2. 配电系统配电系统是指将电源系统提供的电能分配到各个用电设备之间的系统。

它包括配电变压器、开关柜、配电盘、电缆、线路等设备。

配电系统应具有合理的接线方式和均衡的负荷分配，以确保建筑物内各个设备正常使用。

3. 照明系统照明系统是指建筑物内的照明设备和供电系统。

它包括照明灯具、开关、调光器、控制器、配电盘等设备。

照明系统应根据建筑物的不同用途和环境要求设计，以提供适宜的光照强度和光色，满足建筑物内各个区域的照明需求。

4. 弱电系统弱电系统是指建筑物内的信号、通信、监控、安防等设备和系统。

它包括电话、网络、广播、门禁、监控、报警等设备。

弱电系统应具有高度的可靠性和稳定性，以确保建筑物内各个设备的正常运行和数据传输。

三、建筑电气工程分项工程建筑电气工程分项工程包括以下几个部分：1. 线路敷设线路敷设是指将电缆、电线等电气设备敷设到建筑物内各个用电设备之间的工程。

它包括线路敷设的路径确定、电线、电缆敷设、管道、槽道等设施的安装，以及线路的接头、穿墙管、保护装置等。

2. 开关插座安装开关插座安装是指建筑物内各个用电设备的开关、插座、面板等设备的安装。

它包括开关插座的安装位置确定、开关插座的接线、接地、保护等，以及开关插座的调试和验收。

3. 灯具安装灯具安装是指建筑物内各个区域的照明灯具的安装。

它包括灯具的安装高度、安装位置的确定、灯具的接线、保护、调光等，以及灯具的调试和验收。

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！

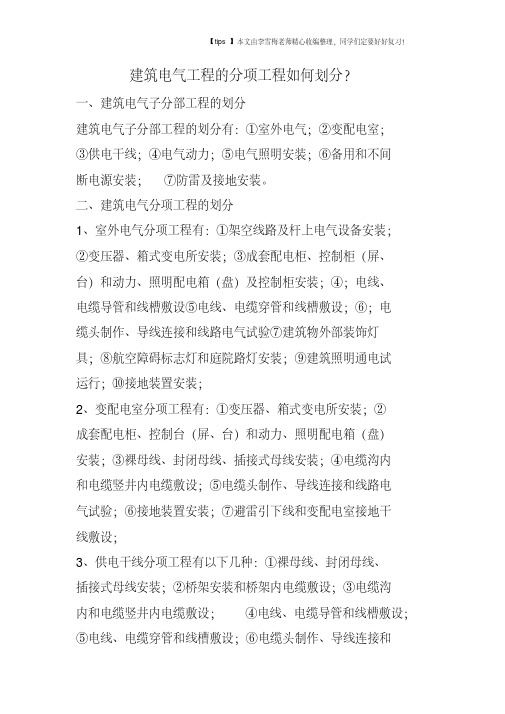

建筑电气工程的分项工程如何划分？
一、建筑电气子分部工程的划分
建筑电气子分部工程的划分有：①室外电气；②变配电室；
③供电干线；④电气动力；⑤电气照明安装；⑥备用和不间
断电源安装；⑦防雷及接地安装。

二、建筑电气分项工程的划分
1、室外电气分项工程有：①架空线路及杆上电气设备安装；
②变压器、箱式变电所安装；③成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装；④；电线、
电缆导管和线槽敷设⑤电线、电缆穿管和线槽敷设；⑥；电
缆头制作、导线连接和线路电气试验⑦建筑物外部装饰灯
具；⑧航空障碍标志灯和庭院路灯安装；⑨建筑照明通电试
运行；⑩接地装置安装；
2、变配电室分项工程有：①变压器、箱式变电所安装；②
成套配电柜、控制台（屏、台）和动力、照明配电箱（盘）
安装；③裸母线、封闭母线、插接式母线安装；④电缆沟内
和电缆竖井内电缆敷设；⑤电缆头制作、导线连接和线路电
气试验；⑥接地装置安装；⑦避雷引下线和变配电室接地干
线敷设；
3、供电干线分项工程有以下几种：①裸母线、封闭母线、
插接式母线安装；②桥架安装和桥架内电缆敷设；③电缆沟
内和电缆竖井内电缆敷设；④电线、电缆导管和线槽敷设；
⑤电线、电缆穿管和线槽敷设；⑥电缆头制作、导线连接和。

建筑电气子分部工程的划分一、建筑电气子分部工程的划分建筑电气子分部工程的划分有：①室外电气；②变配电室；③供电干线；④电气动力；⑤电气照明安装；⑥备用和不间断电源安装；⑦防雷及接地安装。

二、建筑电气分项工程的划分1、室外电气分项工程有：①架空线路及杆上电气设备安装；②变压器、箱式变电所安装；③成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装；④；电线、电缆导管和线槽敷设⑤电线、电缆穿管和线槽敷设；⑥；电缆头制作、导线连接和线路电气试验⑦建筑物外部装饰灯具；⑧航空障碍标志灯和庭院路灯安装；⑨建筑照明通电试运行；⑩接地装置安装；2、变配电室分项工程有：①变压器、箱式变电所安装；②成套配电柜、控制台（屏、台）和动力、照明配电箱（盘）安装；③裸母线、封闭母线、插接式母线安装；④电缆沟内和电缆竖井内电缆敷设；⑤电缆头制作、导线连接和线路电气试验；⑥接地装置安装；⑦避雷引下线和变配电室接地干线敷设；3、供电干线分项工程有以下几种：①裸母线、封闭母线、插接式母线安装；②桥架安装和桥架内电缆敷设；③电缆沟内和电缆竖井内电缆敷设；④电线、电缆导管和线槽敷设；⑤电线、电缆穿管和线槽敷设；⑥电缆头制作、导线连接和线路电气试验；4、电气动力分项工程有以下几种：①成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装；②低压电动机、电加热器及电动执行机构检查、接线；③低压电气动力设备检测、试验和空载试运行；④桥架安装和桥架内电缆敷设；⑤电线、电缆导管和线槽敷设；⑥电线、电缆穿管和线槽敷线；⑦电缆头制作、导线连接和线路电气试验；⑧插座、开关、风扇安装；5、电气照明安装分项工程有以下几种：①成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装；②电线、电缆导管和线槽敷设；③电线、电缆导管和线槽敷线；④；槽板配线；⑤钢索配线；⑥电缆头制作、导线连接和线路电气试验⑦普通灯具安装；⑧专用灯具安装；⑨开关、插座、风扇安装；⑩建筑照明通电试运行6、备用和不间断电源安装分项工程有以下几种：①成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装；②柴油发电机组安装；③不间断电源的其他功能单元安装；④裸母线、封闭母线、插接式母线安装；⑤电线、电缆导管和线槽敷设；⑥电线、电缆导管和线槽敷线；⑦电缆头制作、导线连接和线路电气试验；⑧接地装置安装；7、防雷及接地安装分项工程有以下几种：①接地装置安装；②避雷引下线和变配电室接地干线敷设；③建筑物等电位连接；④接闪器安装；。

2、建筑电⽓分部（⼦分部、分项）⼯程具体是怎划分的？⼀、建筑电⽓⼦分部⼯程的划分1、建筑电⽓⼦分部⼯程的划分有那些？（共7项）答：①室外电⽓；②变配电室；③供电⼲线；④电⽓动⼒；⑤电⑦防雷及接地安装。

⼆、建筑电⽓分项⼯程的划分1、室外电⽓分项⼯程有哪些？答：①架空线路及杆上电⽓设备安装；②变压器、箱式变电所安明配电箱（盘）及控制柜安装；④；电线、电缆导管和线槽作、导线连接和线路电⽓试验⑦建筑物外部装饰灯具；⑧航⑨建筑照明通电试运⾏；⑩接地装置安装。

2、变配电室分项⼯程有哪些？答：①变压器、箱式变电所安装；②成套配电柜、控制台（屏、封闭母线、插接式母线安装；④电缆沟内和电缆竖井内电缆⑥接地装置安装；⑦避雷引下线和变配电室接地⼲线敷设3、供电⼲线分项⼯程有哪些？答：①裸母线、封闭母线、插接式母线安装；②桥架安装和桥架④电线、电缆导管和线槽敷设；⑤电线、电缆穿管和线槽敷4、电⽓动⼒分项⼯程有哪些？答：①成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘答：①成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘执⾏机构检查、接线；③低压电⽓动⼒设备检测、试验和空⑤电线、电缆导管和线槽敷设；⑥电线、电缆穿管和线槽敷⑧插座、开关、风扇安装；5、电⽓照明安装分项⼯程有哪些？答：①成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘③电线、电缆导管和线槽敷线；④；槽板配线；⑤钢索配线⑦普通灯具安装；⑧专⽤灯具安装；⑨开关、插座、风扇安6、备⽤和不间断电源安装分项⼯程有哪些？答：①成套配电柜、控制柜（屏、台）和动⼒、照明配电箱（盘他功能单元安装；④裸母线、封闭母线、插接式母线安装；和线槽敷线；⑦电缆头制作、导线连接和线路电⽓试验；⑧7、防雷及接地安装分项⼯程有哪些？答：①接地装置安装；②避雷引下线和变配电室接地⼲线敷设；全幅；⑤电⽓照明安装；⑥备⽤和不间断电源安装；电所安装；③成套配电柜、控制柜（屏、台）和动⼒、照和线槽敷设⑤电线、电缆穿管和线槽敷设；⑥；电缆头制；⑧航空障碍标志灯和庭院路灯安装；（屏、台）和动⼒、照明配电箱（盘）安装；③裸母线、内电缆敷设；⑤电缆头制作、导线连接和线路电⽓试验；敷设和桥架内电缆敷设；③电缆沟内和电缆竖井内电缆敷设；线槽敷设；⑥电缆头制作、导线连接和线路电⽓试验；箱（盘）及控制柜安装；②低压电动机、电加热器及电动箱（盘）及控制柜安装；②低压电动机、电加热器及电动验和空载试运⾏；④桥架安装和桥架内电缆敷设；线槽敷线；⑦电缆头制作、导线连接和线路电⽓试验；箱（盘）安装；②电线、电缆导管和线槽敷设；索配线；⑥电缆头制作、导线连接和线路电⽓试验风扇安装；⑩建筑照明通电试运⾏箱（盘）安装；②柴油发电机组安装；③不间断电源的其安装；⑤电线、电缆导管和线槽敷设；⑥电线、电缆导管验；⑧接地装置安装；敷设；③建筑物等电位连接；④接闪器安装；幅。

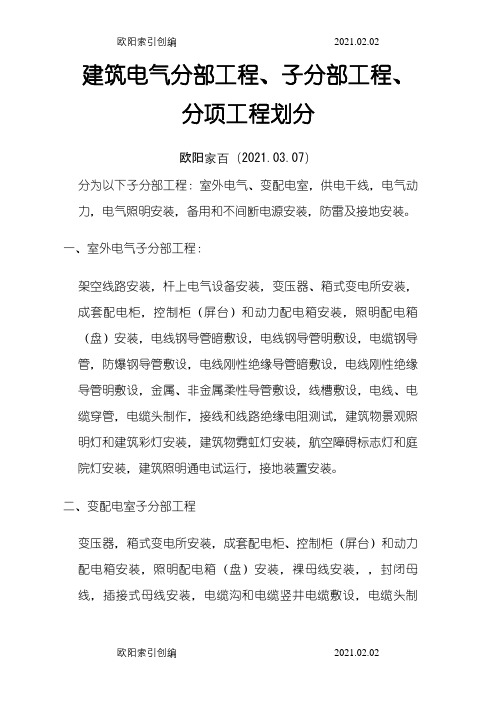

建筑电气分部工程、子分部工程、分项工程划分欧阳家百（2021.03.07）分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。

建筑电气分部、子分部、分项划分建筑电气分部工程、子分部工程、分项工程分为以下子分部工程：室外电气、变配电室，供电干线，电气动力，电气照明安装，备用和不间断电源安装，防雷及接地安装。

一、室外电气子分部工程：架空线路安装，杆上电气设备安装，变压器、箱式变电所安装，成套配电柜，控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线、电缆穿管，电缆头制作，接线和线路绝缘电阻测试，建筑物景观照明灯和建筑彩灯安装，建筑物霓虹灯安装，航空障碍标志灯和庭院灯安装，建筑照明通电试运行，接地装置安装。

二、变配电室子分部工程变压器，箱式变电所安装，成套配电柜、控制柜（屏台）和动力配电箱安装，照明配电箱（盘）安装，裸母线安装，，封闭母线，插接式母线安装，电缆沟和电缆竖井电缆敷设，电缆头制作，接线和绝缘电阻测试，接地装置安装，防雷引下线敷设，变配电室接地干线敷设。

三、供电干线子分部工程：裸母线安装，封闭母线、插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管，防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设和线槽敷线，电线电缆穿管，电缆头制作，接线和线路绝缘电阻测试。

四、电气动力。

成套配电柜、控制柜（屏台）和动力配电箱安装，低压电动机，电热器及电动执行机构检查接线，低压电气电力设备试验和试运行，电缆架安装和桥架内电缆敷设，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿，电缆头制作，接线和线路绝缘电阻测试，插座安装接线，风扇安装。

五、电气照明安装：成套配电柜、控制柜（屏台）和动力照明配电箱（盘）安装，电线钢导管暗敷设，电线钢导管明敷设，电缆钢导管明敷设，电缆钢导管、防爆钢导管敷设，电线刚性绝缘导管暗敷设，电线刚性绝缘导管明敷设，金属、非金属柔性导管敷设，线槽敷设，电线电缆穿管，钢索配线，电缆头制作，接线和线路绝缘电阻测试，变通灯具安装，专用灯具安装，建筑物景物灯安装，航空障碍灯具安装，照明开关安装，插座安装接线，风扇安装，建筑照明试运行。
