农村无线宽带技术建议书

  • 格式：doc
  • 大小：34.84 MB
  • 文档页数：22

江西移动农村无线宽带覆盖工程总体方案建议目录1、农村宽带的技术介绍 (3)1.1 农村宽带接入市场概况 (3)1.2 农村宽带技术介绍 (3)2、农村宽带覆盖解决方案介绍 (4)2.1 总体组网方案 (4)2.2 农村宽带技术优势 (9)2.2.1 CPE远程管理 (9)2.2.2 集中控制管理 (9)2.2.3 大容量 (10)3、农村宽带方案的扩容和演进策略 (10)3.1农村宽带方案的扩容 (10)3.2农村宽带方案的演进策略 (11)4、农村宽带产品介绍 (12)4.1产品遵从规范 (12)4.2AC (13)4.2.1 功能描述 (13)4.2.2 技术性能 (14)4.3.AP (15)4.3.1 高增益基站 (15)4.3.2 智能型基站 (17)4.4. CPE (19)4.5.CPE网管 (21)5、市场案例 (22)5.1农宽覆盖工程案例列表 (22)5.2 农宽经典案例介绍 (22)1、农村宽带的技术介绍1.1 农村宽带接入市场概况农村电脑逐渐普及，宽带接入作为获得信息的基础设施，在农村有着广泛而急迫的需求。

《通信业“十二五”发展规划》提出宽带“村村通”工程。

《工业和信息化部关于实施2011年通信村村通工程的意见》明确提出“采用WLAN手段开通宽带”。

可助运营商快速增收，并借此可开展家庭捆绑业务。

农村地区基站传输资源丰富,每个村庄2公里范围内都有基站，可规模推广。

1.2 农村宽带技术介绍农村宽带运用了WLAN技术。

无线局域网WLAN是Wireless Local Area Network的缩写，可作为"最后一公里"、"最后一百米"固定─—无线接入解决方案。

WLAN是实现移动计算机网络的关键技术之一，它是实现移动计算机网络中移动站的物理层与链路层功能、为移动计算机网络提供必要的物理接口的网络。

WLAN 使用ISM (Industrial、Scientific、Medical) 无线电广播频段通信。

WLAN 标准IEEE 802.11的发展历程为：从早期的802.11（2.4G HZ），802.11b (2.4G HZ)，802.11 a/g (5.8G/2.4G)，到目前最前沿热门的下一代WIFI 技术802.11n (2.4/5.8G HZ，向a/b/g 兼容)。

整个WLAN 技术朝着高速率，智能化，高覆盖性方向发展。

802.11n 产品（11n网络AP 产品以及11n终端）已经日益成熟和普及，先于标准而应用成熟。

在802.11n 产品技术中已充分引入了未来4G的关键技术（MIMO,OFDMA）。

802.11n 标准和产业的快速发展，将为WLAN 在未来无线宽带的发展打下坚实的基础。

WLAN 作为无线局域网技术，其频谱的开放性（易受干扰问题）以及技术特点决定了WLAN的定位：●无线局域网技术，提供慢速和游牧状态下的移动宽带接入，与2G/3G互为补充：2G/3G 提供快速移动、广覆盖状态下中低速率接入，而WLAN定位热点区域相对静止和慢速移动状态下大宽带无线数据接入。

●依托WLAN 的高带宽，低成本优势，WLAN可有效降低热点区域的2G/3G 网络数据承载压力，分流2G/3G 数据业务流，减低2G/3G 网络投资，提升用户数据业务体验。

2、农村宽带覆盖解决方案介绍2.1 总体组网方案组网方案一：……网络控制器CMS 网管2.4G CPESTA……高增益基站接入层汇聚层组网方案二：……网络控制器CMS 网管5.8G CPESTA……高增益基站接入层汇聚层组网方案三：……网络控制器CMS 网管2.4G CPESTA……智能型基站接入层汇聚层组网方案四：……网络控制器CMS 网管5.8G CPESTA……智能型基站接入层汇聚层无线宽带接入系统整体网络构架分为接入层、汇聚层和核心层三层： 接入层包括CPE，AP。

用户侧：农村用户通过网线接入中国移动提供给其的CPE，通过CPE以无线的方式接入中国移动基站铁塔上布设的AP。

接入侧：中国移动基站铁塔上的AP（单铁塔外接3面17dbi高增益板状天线实现360°全方位覆盖）对广阔的农村地区进行最远3公里的全覆盖。

本次招标选取2种基站，一为高增益基站，另为智能型基站。

当用户较少时，建议使用高增益基站，其价格实惠。

如用户较多建议采用智能型基站。

智能天线型基站继承与多阵列多波束的优势，提高了传输距离与抗干扰能力，可适用于各种复杂的环境覆盖。

智能型天线基站可满足如下场景的无线覆盖：1、智能型天线比高增益型天线传输距离更广泛，适用于超过3km之外距离的无线覆盖。

2、智能型天线拥有较宽广的覆盖角度，适用于地域广袤地区的覆盖。

3、智能型天线拥有波束聚集的技术，可以满足在2km之内非视距情况下CPE 终端的连接。

●汇聚层包括交换机，BRAS，AC和CPE网管。

汇聚侧：上行连接交换机。

交换机上联BRAS，计费AAA服务器旁挂于BRAS 上。

控制中心侧：AC位于机房内旁挂于交换机上，对下属的AP行集中管理配置控制。

独有的CPE网管可对广大农村用户的CPE设备进行集中的管理维护。

确保网络的安全流畅使用。

●核心层包括核心交换机、核心路由器等设备。

核心侧：通过BRAS接入到核心网络。

AP与AC之间的网络可根据现场情况，灵活采用三层组网采用三层组网，在图中汇聚交换机使用三层交换机，适用于规模较大的组网。

AP和CPE设备根据用户容量、频点干扰等情况可选择2.4GHz或5.8GHz 频段设备。

本司针对农村无线宽带接入场景做了WLAN空口技术优化，可以提供稳定、优质的无线通信链路。

2.2 农村宽带技术优势2.2.1 CPE远程管理CPE远程维护功能可大幅降低CPE维护成本，我司解决了CPE地址分配等难题，可提供包括版本更新、常用性能统计项获取、关键参数配置等在内的远程维护功能。

2.2.2 集中控制管理通过网络控制器实现集中控制和管理，提升网络性能，大幅改善可操作性和可维护性。

2.2.3 大容量单站最大接入240个用户。

每用户平均带宽>=4Mbps。

3、农村宽带方案的扩容和演进策略3.1农村宽带方案的扩容1. AP侧可以建议使用3*3对于3x3 MIMO设计来说，实体数据速率为450 Mbps，较之2x2 MIMO系统也可以平均多出50%的覆盖范围持续数据传输量。

3x3 MIMO技术通过发送冗余数据使错误幀大大减少，从而提高数据传输稳定性，减少掉线现象发生；同时通过检测到的目标通讯节点的无线信号，可以自动调整相位，使信号到达目标节点时叠加为最强，避免天线摆放角度对无线性能的影响。

2. AC侧的配置AC按管理4096AP容量配置，分别分4096AP容量配置下管理1024、2048、3072和4096AP。

用户需管理的AP数不足1024个，则可配置一块X86主控板和一块NPU业务板，如AP数超过1024，不足2048个，则需要配置一块增强型X86主控板、一块NPU业务板。

如AP数超过2048，不足3072个，则需要配置一块增强型X86主控板、一块X86主控板、二块NPU业务板和一块交换板。

如AP数超过4096个，则需要配置二块增强型X86主控板、二块NPU业务板和一块交换板。

3.2农村宽带方案的演进策略1.在AC方面，除目前所采用的1+1、N+1等热备份模式外，今后还将演进出现“云AC”。

当把AC的功能集中到一个非常强大的地方，使得AC具备非常集中的管理技术。

当其中某一个AC出现问题以后，其余AC会进行接管，这样就可以保证整个系统的稳定、可靠。

2. 由802.11n技术演进到802.11ac。

802.11ac每个通道的工作频率将由802.11n的40MHz提升到80MHz甚至是160MHz，最终理论传输速度将跃升至1Gbps。

此外，802.11ac还将向后兼容802.11全系列现有及即将发布的所有标准和规范，安全性方面，它将完全遵循802.11i安全标准的所有内容，使得无线WiFi能够在安全性方面达到企业级用户的需求。

3.CPE网管的功能的演进分为三块：1）视图风格：根据用户的需求，提供多种视图风格供选择，以方便监控与管理；2）权限方面：细化“域”的概念，将域纳入权限管理；3）告警方面：丰富告警知识库，向“自治愈”方向发展。

4、农村宽带产品介绍4.1产品遵从规范我司的设备符合以下技术标准，完全遵从以下规范。

（1）《中国移动WLAN业务总体技术要求》（2）《中国移动WLAN国际漫游业务总体技术要求》（3）《中国移动WLAN业务规范》（4）《中国移动WLAN设备规范》（5）《中国移动WAPI设备规范》（6）《中国移动WLAN业务PORTAL协议规范》（7）《中国移动WLAN用户接入流程技术规范—WEB》（8）《中国移动WLAN用户接入流程技术规范（WAPI-WEB）》，中国移动通信集团公司（9）《中国移动WLAN网管系统技术规范》（10）GB15629.1101-2006《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范：5.8 GHz频段高速物理层扩展规范》（11）GB15629.1102-2003《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问和物理层规范：2.4GHz频段较高速物理层扩展规范》（12）GB15629.11-2003 《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问和物理层规范》（13）GB/T15629.1103-2006《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范：附加管理域操作规范》（14）GB15629.1104-2006《信息技术系统间远程通信和信息交换局域网和城域网特定要求第11部分：无线局域网媒体访问控制和物理层规范：2.4 GHz频段更高数据速率扩展规范》（15）中国移动WLAN设备网管接口测试规范（16）中国移动WLAN设备网管接口技术要求（17）中国移动WLAN网络管理功能要求（18）中国移动WLAN业务设备规范（19）中国移动WLAN接入系统设备功能和性能测试规范（20）网管系统技术要求（21）国际标准、国家和中国移动已颁发的其它相关技术要求和文件4.2.AC4.2.1 功能描述AC在农村无线宽带中，实现对各基站铁塔的AP进行集中管理配置控制，对于一张可运营可维护的网络，必不可少。

AC的主要功能：1) 集中的无线网络管理。

通过AC可提供集中无线网络管理功能，可以集中对AP进行操作维护管理，包括数据配置、性能管理、故障管理等。

通过AC也可对用户行为进行集中分析管理。

合集下载

农村宽带优化方案

农村宽带优化方案

农村宽带优化方案农村电信普及率已经有了很大的提升，但是农村宽带网络的速度和质量依然存在着极大的问题。

随着农村信息技术的需求越来越高，对于农村宽带网络的提速和优化需求也越来越高。

本篇文章将给出农村宽带优化方案，帮助农村用户获得更好的网络体验。

一、提高网络带宽农村宽带带宽改善是持续优化网络的关键，由于农村环境地域广阔，加之设备技术和接入点有限，导致农村宽带普遍存在带宽不足的问题。

因此，如何提高农村宽带的带宽成为了最重要的任务。

1. 改善网络设备为了提高农村宽带的带宽，首先需要改善相关设备。

农村的网络设备大部分经过多年的使用已经失去了很多效率，因此需要进行更新升级。

在传输方面可考虑使用光纤等高带宽的传输技术，同时，对网络设备进行换代升级也是提升农村宽带的带宽的必要手段。

此外，应当在农村配备网络管理人员，并实时监控网络设备运行，及时排除故障。

2. 加强网络接入点建设提高农村宽带带宽的核心是加强网络接入点的建设。

对于农村地区整个网络链路的一环都是接入点，只有加强农村网络接入点的建设，才能够更好的保障网络带宽。

可以建设更多的基站，或者增加单个基站的连接数，以此来提高农村网络的接入容量，从而满足更多的用户的需求。

二、加强网络监控对于提升农村宽带网络的质量，加强网络监控也至关重要。

在日常运营过程中，需要定期对网络设备进行巡视，及时发现和排查网络故障。

通过对网络的实时监控和错误日志记录，可以帮助网络管理员定位问题，迅速响应以保证当地网络运行的连续性和稳定性。

三、提高电信服务质量提高农村宽带网络的质量只有提高电信服务质量才能达到。

电信公司应当加强服务队伍建设，在确保网络稳定运行的前提下，提供细致贴心的服务。

此外，提供网络反馈机制，以此帮助网络管理员更好的监测农村网络的质量和运行情况，及时精确的提供服务处理方案。

四、提高网络人育既然提高农村网络的质量，提高网络人员的技术素质也至关重要。

农村网络构建需要人才来进行配合。

农村乡镇区域无线宽带新技术

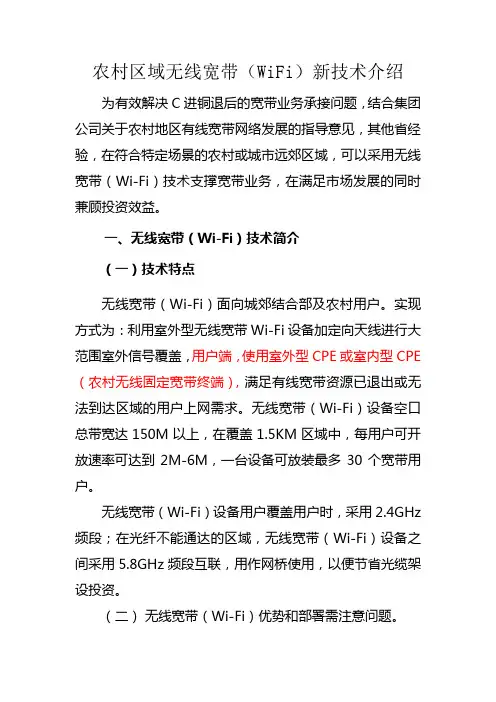

农村乡镇区域无线宽带新技术
