水利混凝土工程质量通病的产生及防治措施-挂帘

水利工程中的质量通病及预防措施
引言
水利工程是保障人民生活，维护社会稳定的关键基础设施。

然而，在工程建设过程中，常常会出现一些质量通病，给工程的安全性、可靠性和持久性带来威胁。

本文将介绍水利工程中常见的质量
通病，并提出相应的预防措施。

质量通病一：施工质量不合格
表现
施工过程中，常出现质量不合格的问题，如构造物存在强度不够、变形较大、裂缝等现象。

预防措施
- 严格落实施工质量管理制度，明确各项施工工艺和质量要求；
- 加强对施工人员的培训，提高他们的专业技能和安全意识；
- 建立健全的质量监督机制，定期进行检查和评估。

质量通病二：材料质量问题
表现
水利工程中，常见的材料质量问题包括材料强度不达标、耐久性差等。

预防措施
- 严格选择材料供应商，确保材料质量可靠；
- 进行材料质量检测，合格后方可使用；
- 加强材料使用和储存的管理，确保材料在使用过程中不受损坏或腐蚀。

质量通病三：水利设备故障
表现
水利设备在长期运行过程中，常常会出现故障，例如泵站泵的堵塞、机械设备的损坏等。

预防措施
- 定期对水利设备进行检修和维护，确保设备正常运行；
- 建立设备运行记录，及时发现并解决设备故障；
- 及时更换老化和损坏的设备部件，以保证设备的可靠性。

结论
水利工程质量通病对工程的安全性和可靠性产生严重影响。

为
了预防和解决这些问题，我们需要加强施工管理、严格选择材料和
定期维护设备。

只有这样，我们才能确保水利工程的质量，在灌溉、供水和防洪等方面发挥出更大的作用。

水利工程混凝土施工质量通病及防治摘要：随着社会的发展，水利工程建设中混凝土的使用率越来越高，是水利工程建设中的重要材料。

但在混凝土工程施工过程中，由于配合比、原材料、操作工艺、技术等原因，使混凝土结构物产生一些质量问题，如裂缝、气泡、麻面、露筋、蜂窝孔洞等。

本文分析了水利工程中混凝土质量通病形成的原因，找出解决办法，对工程进行有效预控。

关键词：水利工程混凝土质量通病防治Abstract: with the development of society, the water conservancy project construction of concrete utilization rate is higher and higher, in the construction of water project is an important material. But in the concrete construction process, because of raw materials, mixing ratio, operation process, technology and other reasons, make concrete structures produce some quality problems, such as crack, bubble, pits and dew muscle, the honeycomb holes, etc. This paper analyzes the concrete in water conservancy project the causes of the formation of the common faults, and find out the solution for engineering for effective control counter.Keywords: water conservancy project concrete prevention and control of quality problems随着我国经济的不断增长，水利建设工程也发展迅速。

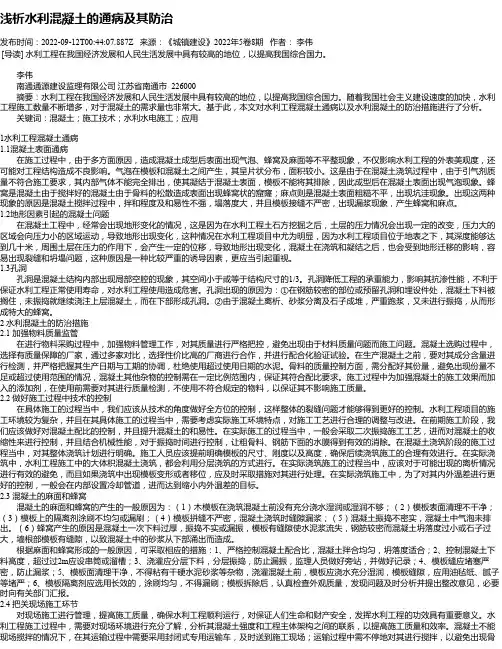

浅析水利混凝土的通病及其防治发布时间：2022-09-12T00:44:07.887Z 来源：《城镇建设》2022年5卷8期作者：李伟[导读] 水利工程在我国经济发展和人民生活发展中具有较高的地位，以提高我国综合国力。

李伟南通通源建设监理有限公司江苏省南通市 226000摘要：水利工程在我国经济发展和人民生活发展中具有较高的地位，以提高我国综合国力。

随着我国社会主义建设速度的加快，水利工程施工数量不断增多，对于混凝土的需求量也非常大。

基于此，本文对水利工程混凝土通病以及水利混凝土的防治措施进行了分析。

关键词：混凝土；施工技术；水利水电施工；应用1水利工程混凝土通病1.1混凝土表面通病在施工过程中，由于多方面原因，造成混凝土成型后表面出现气泡、蜂窝及麻面等不平整现象，不仅影响水利工程的外表美观度，还可能对工程结构造成不良影响。

气泡在模板和混凝土之间产生，其呈片状分布，面积较小。

这是由于在混凝土浇筑过程中，由于引气剂质量不符合施工要求，其内部气体不能完全排出，使其凝结于混凝土表面，模板不能将其排除，因此成型后在混凝土表面出现气泡现象。

蜂窝是混凝土由于搅拌好的混凝土由于骨料的松散造成表面出现蜂窝状的窟窿；麻点则是混凝土表面粗糙不平，出现坑洼现象。

出现这两种现象的原因是混凝土搅拌过程中，拌和程度及和易性不强，塌落度大，并且模板接缝不严密，出现漏浆现象，产生蜂窝和麻点。

1.2地形因素引起的混凝土问题在混凝土工程中，经常会出现地形变化的情况，这是因为在水利工程土石方挖掘之后，土层的压力情况会出现一定的改变，压力大的区域会向压力小的区域运动，导致地形出现变化，这种情况在水利工程项目中尤为明显，因为水利工程项目位于地表之下，其深度能够达到几十米，周围土层在压力的作用下，会产生一定的位移，导致地形出现变化，混凝土在浇筑和凝结之后，也会受到地形迁移的影响，容易出现裂缝和坍塌问题，这种原因是一种比较严重的诱导因素，更应当引起重视。

水利工程混凝土常见质量通病及对应措施摘要：水利工程混凝土裂缝、蜂窝和麻面等问题是长期困扰着技术人员的几大难题，是水利工程混凝土的主要通病，稍有不慎，就会形成质量问题，因此水利工程技术人员对以上问题非常关注。

本文对水利工程混凝土容易产生通病的原因以及对应的施工措施一一列举，供从事水利工程技术人员参考。

关键词：水利工程；混凝土通病；原因；措施1、混凝土裂缝混凝土裂缝产生的原因很复杂，涉及材料、施工环境及混凝土内外温差收缩或地基不均匀沉降以及动、静荷载、其他各种外荷载引起的等各方面的因素。

根据分析混凝土裂缝常发生在浇筑时间为6～9月混凝土结构内，正值高温月份，且每次浇筑方量大，历时较长，不能完全避开一天的高温时段。

或者混凝土厚度过厚但未达大体积混凝土的标准，没有采取相应的措施，或采取降温措施不当等原因造成。

另外与施工过程全过程质量控制也有关系，如混凝土振捣、保护层厚度过大或过小，拆模和养护时间；水泥用量和水灰比的大小是影响混凝土收缩的主要因素。

也有学者提出因混凝土结构分段或分块过大，造成“长墙效应”而形成裂缝，原理是混凝土在凝结过程的收缩性，而混凝土结构两端底部的约束，造成“约束”裂缝，常发生在分段（分块）超过12m的墙体（底板），裂缝常分布在墙体（底板）的1/2或1/4处，呈大致对称垂直分布，该现象在多个工地得到验证。

根据混凝土裂缝可能形成的原因，可采取相应的措施：1.建议施工单位合理选择混凝土浇筑时间，避免高温时段浇筑大体积大方量的混凝土，否则应采取必要的防范措施；2.检查分析混凝土配比，控制好细骨料用量和水灰比，控制混凝土的塑性收缩；3.适当延长侧墙混凝土的拆模时间，并且拆模时不要马上移走模板，而是先让模板拆开一条缝隙作浇水养护用，从而改善混凝土的养护环境以达到控制墙体裂缝的目的。

2、裂缝处理的原则与方法：1）首先应能保证裂缝处理后结构原有的承载能力、整体性以及防水、抗渗性能；2）其次要考虑温度、收缩应力较长时间的影响，以免处理后再出现新的裂缝；3）再次应防止进一步的人为损伤结构和构件，尽量避免大动大补，并尽可能保持原结构的外观。

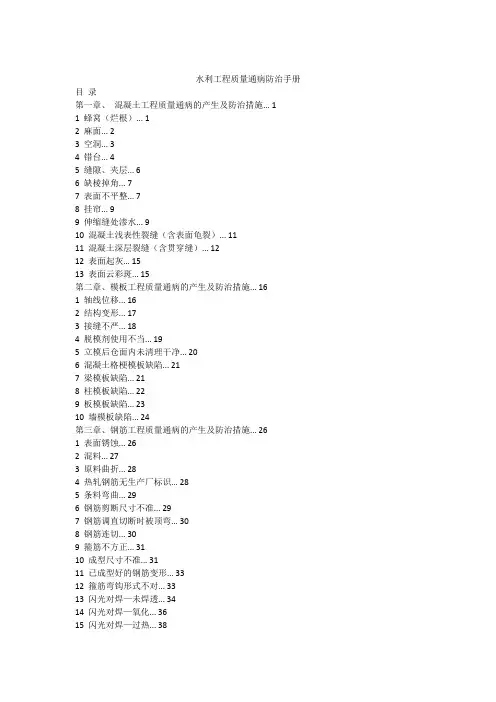

水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施.......... 错误!未定义书签。

1蜂窝（烂根）................................... 错误!未定义书签。

2麻面........................................... 错误!未定义书签。

3空洞........................................... 错误!未定义书签。

4错台........................................... 错误!未定义书签。

5缝隙、夹层..................................... 错误!未定义书签。

6缺棱掉角....................................... 错误!未定义书签。

7表面不平整..................................... 错误!未定义书签。

8挂帘........................................... 错误!未定义书签。

9伸缩缝处渗水................................... 错误!未定义书签。

10混凝土浅表性裂缝（含表面龟裂）................ 错误!未定义书签。

11混凝土深层裂缝（含贯穿缝）.................... 错误!未定义书签。

12表面起灰...................................... 错误!未定义书签。

13表面云彩斑.................................... 错误!未定义书签。

第二章、模板工程质量通病的产生及防治措施............ 错误!未定义书签。

1轴线位移....................................... 错误!未定义书签。

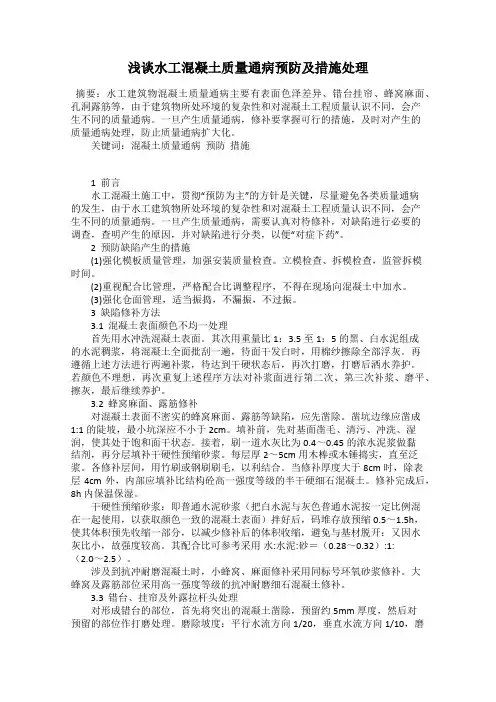

浅谈水工混凝土质量通病预防及措施处理摘要：水工建筑物混凝土质量通病主要有表面色泽差异、错台挂帘、蜂窝麻面、孔洞露筋等，由于建筑物所处环境的复杂性和对混凝土工程质量认识不同，会产生不同的质量通病。

一旦产生质量通病，修补要掌握可行的措施，及时对产生的质量通病处理，防止质量通病扩大化。

关键词：混凝土质量通病预防措施1 前言水工混凝土施工中，贯彻“预防为主”的方针是关键，尽量避免各类质量通病的发生，由于水工建筑物所处环境的复杂性和对混凝土工程质量认识不同，会产生不同的质量通病。

一旦产生质量通病，需要认真对待修补，对缺陷进行必要的调查，查明产生的原因，并对缺陷进行分类，以便“对症下药”。

2 预防缺陷产生的措施(1)强化模板质量管理，加强安装质量检查。

立模检查、拆模检查，监管拆模时间。

(2)重视配合比管理，严格配合比调整程序，不得在现场向混凝土中加水。

(3)强化仓面管理，适当振捣，不漏振，不过振。

3 缺陷修补方法3.1 混凝土表面颜色不均一处理首先用水冲洗混凝土表面。

其次用重量比1：3.5至1：5的黑、白水泥组成的水泥稠浆，将混凝土全面批刮一遍，待面干发白时，用棉纱擦除全部浮灰。

再遵循上述方法进行两遍补浆，待达到干硬状态后，再次打磨，打磨后洒水养护。

若颜色不理想，再次重复上述程序方法对补浆面进行第二次、第三次补浆、磨平、擦灰，最后继续养护。

3.2 蜂窝麻面、露筋修补对混凝土表面不密实的蜂窝麻面、露筋等缺陷，应先凿除。

凿坑边缘应凿成1:1的陡坡，最小坑深应不小于2cm。

填补前，先对基面凿毛、清污、冲洗、湿润，使其处于饱和面干状态。

接着，刷一道水灰比为0.4～0.45的浓水泥浆做黏结剂，再分层填补干硬性预缩砂浆。

每层厚2～5cm用木棒或木锤捣实，直至泛浆。

各修补层间，用竹刷或钢刷刷毛，以利结合。

当修补厚度大于8cm时，除表层4cm外，内部应填补比结构砼高一强度等级的半干硬细石混凝土。

修补完成后，8h内保温保湿。

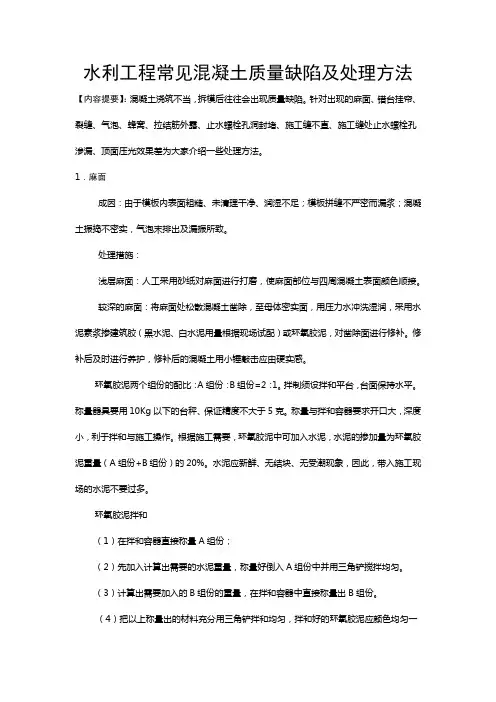

水利工程常见混凝土质量缺陷及处理方法【内容提要】：混凝土浇筑不当，拆模后往往会出现质量缺陷。

针对出现的麻面、错台挂帘、裂缝、气泡、蜂窝、拉结筋外露、止水螺栓孔洞封堵、施工缝不直、施工缝处止水螺栓孔渗漏、顶面压光效果差为大家介绍一些处理方法。

1．麻面成因：由于模板内表面粗糙、未清理干净、润湿不足；模板拼缝不严密而漏浆；混凝土振捣不密实，气泡末排出及漏振所致。

处理措施：浅层麻面：人工采用砂纸对麻面进行打磨，使麻面部位与四周混凝土表面颜色顺接。

较深的麻面：将麻面处松散混凝土凿除，至母体密实面，用压力水冲洗湿润，采用水泥素浆掺建筑胶（黑水泥、白水泥用量根据现场试配）或环氧胶泥，对凿除面进行修补。

修补后及时进行养护，修补后的混凝土用小锤敲击应由硬实感。

环氧胶泥两个组份的配比：A组份：B组份=2：1。

拌制须设拌和平台，台面保持水平。

称量器具要用10Kg以下的台秤、保证精度不大于5克。

称量与拌和容器要求开口大，深度小，利于拌和与施工操作。

根据施工需要，环氧胶泥中可加入水泥，水泥的掺加量为环氧胶泥重量（A组份+B组份）的20%。

水泥应新鲜、无结块、无受潮现象，因此，带入施工现场的水泥不要过多。

环氧胶泥拌和（1）在拌和容器直接称量A组份；（2）先加入计算出需要的水泥重量，称量好倒入A组份中并用三角铲搅拌均匀。

（3）计算出需要加入的B组份的重量，在拌和容器中直接称量出B组份。

（4）把以上称量出的材料充分用三角铲拌和均匀，拌和好的环氧胶泥应颜色均匀一致。

预防措施：①模板表面应清理干净，不得粘有干硬的水泥砂浆等杂物。

②浇筑混凝土应浇水充分湿润，模板缝隙应用油毡条、胶带纸、腻子等封堵严密。

③模板隔离剂应选用长效的，涂刷应均匀，不得漏刷。

④混凝土必须岸操作规程分层均匀振捣密实，防止漏振；每层混凝土均应振捣至气泡排除为止。

2.错台、挂帘成因：（1）模板接缝不好，平整度要求不高而形成的错台；（2）模板外支撑不稳固，混凝土浇筑过程中出现局部跑模、模板变形等原因形成的错台处理措施：（1）错台宽度小于1cm的错台，处理方法为：直接进行打磨处理，先用合金磨光片快速打磨，预留5mm厚度，然后用砂轮磨光片打磨至设计轮廓，最后用砂纸磨光；（2）错台宽度大于1cm的错台，对形成错台的部位，首先将突出的砼凿除，预留约5mm厚度，然后对预留的部位作打磨处理。

水利工程混凝土施工质量通病及防治措施混凝土是一种复合型材料，在水利工程施工中，混凝土是十分重要的施工材料，其施工质量好坏不仅会影响水利工程外观，而且会直接影响水利工程建设质量。

对此，本文首先对水利工程施工中的常见混凝土类型进行了介绍，然后对水利工程混凝土施工中的质量通病以及具体的防治措施进行详细探究，以期促进水利工程混凝土施工质量的提高。

标签：水利工程；混凝土；浇筑1 引言水利工程不仅能够满足农田灌溉，促进农业发展，而且在水土保持、发电、防洪等方面发挥着十分重要的作用。

水利工程施工质量在很大程度上取决于混凝土材料质量，因此，在水利工程施工中，必须加强混凝土施工技术要点，这样才能够有效保障水利工程施工质量以及运行效益。

2 水利工程混凝土类型在水利工程施工中，混凝土是十分重要的施工原材料，现如今，人们对于水利工程施工质量的要求越來越高，与此同时混凝土质量也在不断提升，比如高性能混凝土等等。

（1）变态混凝土。

变态混凝土水泥灰浆含量较少，水泥耗材少，强度高，造价低廉，绿色环保，且施工方便，可缩短工期，同时，其缩缝少于普通混凝土，被广泛应用于水利工程施工中。

在变态混凝土制备过程中，需使用振动压路机进行振动碾压，然后在成型混合物中掺加适当比例的水泥灰浆，一般只有5%左右，最后，采用振捣器进行振动压实，这样才能够有效提升变态混凝土密合度。

在变态混凝土施工技术的实际应用中，为了保证施工密实度，对于机器难以碾压的位置，需要采用混凝土浇筑施工技术，但混凝土质量与碾压过的地方存在差异。

在水利工程施工中，变态混凝土的应用优势在于可在现场制备，无需运输，施工美观度比较高，并且施工质量比较高，有利于缩短工期。

（2）大体积混凝土。

在水利工程实际运行过程中，蓄水防洪功能十分重要，这就要求水利工程能够承受巨大压力。

大体积混凝土的结构厚实，承重能力强，能满足水利施工的要求。

但是，需要注意的是，在大体积混凝土施工中，由于其尺寸比较大，因此水泥水化热释放比较集中，混凝土浇筑完成后，很可能会引起温度变形、温度裂缝，因此，必须加强施工温度控制。

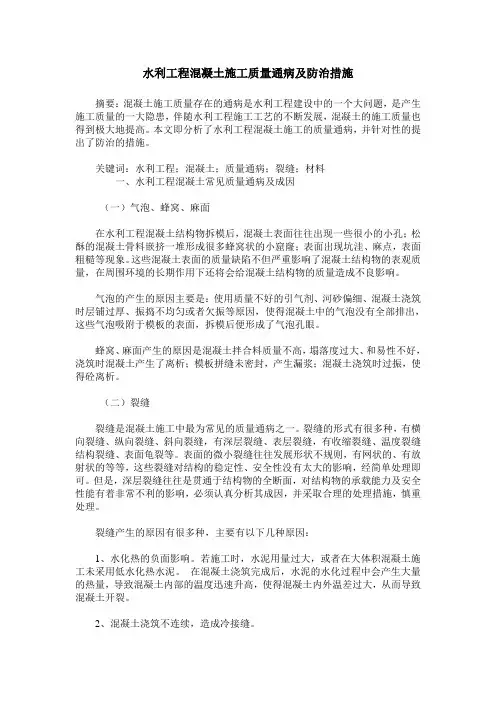

水利工程混凝土施工质量通病及防治措施摘要：混凝土施工质量存在的通病是水利工程建设中的一个大问题，是产生施工质量的一大隐患，伴随水利工程施工工艺的不断发展，混凝土的施工质量也得到极大地提高。

本文即分析了水利工程混凝土施工的质量通病，并针对性的提出了防治的措施。

关键词：水利工程；混凝土；质量通病；裂缝；材料一、水利工程混凝土常见质量通病及成因（一）气泡、蜂窝、麻面在水利工程混凝土结构物拆模后，混凝土表面往往出现一些很小的小孔；松酥的混凝土骨料嵌挤一堆形成很多蜂窝状的小窟窿；表面出现坑洼、麻点，表面粗糙等现象。

这些混凝土表面的质量缺陷不但严重影响了混凝土结构物的表观质量，在周围环境的长期作用下还将会给混凝土结构物的质量造成不良影响。

气泡的产生的原因主要是：使用质量不好的引气剂、河砂偏细、混凝土浇筑时层铺过厚、振捣不均匀或者欠振等原因，使得混凝土中的气泡没有全部排出，这些气泡吸附于模板的表面，拆模后便形成了气泡孔眼。

蜂窝、麻面产生的原因是混凝土拌合料质量不高，塌落度过大、和易性不好，浇筑时混凝土产生了离析；模板拼缝未密封，产生漏浆；混凝土浇筑时过振，使得砼离析。

（二）裂缝裂缝是混凝土施工中最为常见的质量通病之一。

裂缝的形式有很多种，有横向裂缝、纵向裂缝、斜向裂缝，有深层裂缝、表层裂缝，有收缩裂缝、温度裂缝结构裂缝、表面龟裂等。

表面的微小裂缝往往发展形状不规则，有网状的、有放射状的等等，这些裂缝对结构的稳定性、安全性没有太大的影响，经简单处理即可。

但是，深层裂缝往往是贯通于结构物的全断面，对结构物的承载能力及安全性能有着非常不利的影响，必须认真分析其成因，并采取合理的处理措施，慎重处理。

裂缝产生的原因有很多种，主要有以下几种原因：1、水化热的负面影响。

若施工时，水泥用量过大，或者在大体积混凝土施工未采用低水化热水泥。

在混凝土浇筑完成后，水泥的水化过程中会产生大量的热量，导致混凝土内部的温度迅速升高，使得混凝土内外温差过大，从而导致混凝土开裂。

水利工程质量通病防治手册目录第一章、混凝土工程质量通病的产生及防治措施 (1)1 蜂窝（烂根） (1)2 麻面 (2)3 空洞 (3)4 错台 (4)5 缝隙、夹层 (6)6 缺棱掉角 (7)7 表面不平整 (7)8 挂帘 (9)9 伸缩缝处渗水 (9)10 混凝土浅表性裂缝（含表面龟裂） (11)11 混凝土深层裂缝（含贯穿缝） (12)12 表面起灰 (15)13 表面云彩斑 (15)第二章、模板工程质量通病的产生及防治措施 (16)1 轴线位移 (16)2 结构变形 (17)3 接缝不严 (18)4 脱模剂使用不当 (19)5 立模后仓面内未清理干净 (20)6 混凝土格梗模板缺陷 (21)7 梁模板缺陷 (21)8 柱模板缺陷 (22)9 板模板缺陷 (23)10 墙模板缺陷 (24)第三章、钢筋工程质量通病的产生及防治措施 (26)1 表面锈蚀 (26)2 混料 (27)3 原料曲折 (28)4 热轧钢筋无生产厂标识 (28)5 条料弯曲 (29)6 钢筋剪断尺寸不准 (29)7 钢筋调直切断时被顶弯 (30)8 钢筋连切 (30)9 箍筋不方正 (31)10 成型尺寸不准 (31)11 已成型好的钢筋变形 (33)12 箍筋弯钩形式不对 (33)13 闪光对焊—未焊透 (34)14 闪光对焊—氧化 (36)15 闪光对焊—过热 (38)16 闪光对焊—脆断 (39)17 闪光对焊—烧伤 (41)18 闪光对焊—塑性不良 (42)19 闪光对焊—接头弯折或偏心 (43)20 电弧焊—尺寸偏差 (44)21 电弧焊—焊缝成型不良 (44)22 电弧焊—焊瘤 (45)23 电弧焊—咬边 (45)24 电弧焊—电弧烧伤钢筋表面 (46)25 电弧焊—弧坑过大 (47)26 电弧焊—脆断 (47)27 电弧焊—裂纹 (48)28 电弧焊—未焊透 (49)29 电弧焊—夹渣 (50)30 电弧焊—气孔 (51)31 骨架外形尺寸不准 (52)32 绑扎网片斜扭 (52)33 钢筋的混凝土保护层不准 (53)34 钢筋间距不准 (54)35 骨架吊装变形 (55)36 同一连接区段内接头过多 (55)37 钢筋遗漏 (57)38 绑扎接点松扣及扎丝头向外 (57)第四章、桩基础工程质量通病的产生及防治措施 (58)1 水泥搅拌桩—搅拌体不均匀 (58)2 水泥搅拌桩—喷浆不正常 (59)3 水泥搅拌桩—抱钻、冒浆 (60)4 水泥搅拌桩—桩顶强度低 (61)5 钻孔灌注桩—坍孔 (61)6 钻孔灌注桩—钻孔漏浆 (63)7 钻孔灌注桩—钻孔偏位（倾斜） (63)8 钻孔灌注桩—缩孔 (64)9 钻孔灌注桩—钢筋笼偏位、变形、上浮 (65)10 钻孔灌注桩—吊脚桩 (66)11 钻孔灌注桩—断桩 (67)12 预应力管桩—桩身断裂 (68)13 预应力管桩—桩顶碎裂 (70)14 预应力管桩—沉桩达不到设计要求 (72)15 预应力管桩—桩顶位移 (74)16 预应力管桩—桩身倾斜 (75)17 预应力管桩—接桩处松脱开裂 (76)18 预应力管桩—接长桩脱桩 (77)第五章、土方工程质量通病的产生及防治措施 (78)1 填方出现弹簧土 (78)2 填土压实度达不到要求 (79)3 冲沟 (81)4 落水洞、土洞 (81)5 挖方边坡塌方 (82)6 边坡超挖 (84)7 边坡滑坡 (85)8 基坑（槽）泡水 (87)9 基土扰动 (89)10 基坑（槽）开挖遇流砂 (90)11 填方基底处理不当 (92)12 墙后回填土不密实 (93)主要参考文献 (94)第一章、混凝土工程质量通病的产生及防治措施1蜂窝（烂根）1.1 表现形式混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成空隙，类似蜂窝状的窟窿（深度一般未见钢筋）；位于墩墙底部与底板接触处的蜂窝通常称之为“烂根”。
