消防智能疏散系统基础知识

第三节 E L S智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。

所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。

ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。

二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。

2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。

3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。

4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。

5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。

三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。

第三节E L S 智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在, 配电装当e-bus与应急照明电源、置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。

所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS言号在系统总线上传送，所有输出单元接收并判断，实施相应控制。

ELS S统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储, 主要参数发送于主机存储，系统断电时，数据自动保存。

二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。

图1（CA图）设置说明1. 中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。

2•智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。

3. 控制器分机：由安全电压型ELS-32N- （S）及交直流隔离型ELS-32N- （S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。

4. 供配电设置：控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。

5 .通信设置：由中央监控主站的控制器主机配出1-8路ZRS2<2. 5mm2（电源线）+2 X1.5mm2（通讯屏蔽双绞线）到控制器分机及应急电源；每路通讯电源线只宜设一个终端。

三、安全电压型…控制器分机ELS-32N- （S）灯具配线系统图图2 (CADS)设置说明1. 用途：设于低于1.0LX疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。

TH-C-100W-002型应急照明控制器技术说明书生产单位:北京紫光新锐自控技术有限公司地址：北京市丰台区杜家坎南路20号一．前言随着时代的进步，经济、科技的迅猛发展，生活质量的日益提高及社会老龄化的趋势，建筑楼宇不断追求人性化、舒适化，大量高层特大型建筑，及地下建筑的涌现导致了建筑物的通道更长、更复杂。

对于消防疏散来说，怎样在火灾发生时使逃生更安全、更准确、更迅速，正是时代对建筑防灾提出的新课题。

智能消防应急照明疏散指示逃生系统攻克了这一难题二．火灾逃生背景目前,就现代建筑而言，越来越趋向于高层化、大型化、多功能化及复杂化。

单有火灾探测与自动报警系统的设置还不够完整.我们都意识到了火灾报警系统在现代智能建筑中所起的重要安全保障作用,当前火灾报警系统的发展已经到了相当的水平，可以灵敏地探测到火灾，并且本身具有防灾和灭火的功能.但是，随着人们对自身安全意识的加强，对安全的关注不再仅仅停留在借助外力的防灾和灭火上，除此之外在火灾现场,能进行能动的逃生的恰恰是逃生者本人。

然而，火灾现场环境恶劣，烟、雾、火以及逃生者自身的恐慌心理等众多因素都有可能在最后一刻使逃生者错失逃生的机会.但是，如果在火灾现场有一套自成一体的火灾逃生系统，利用应急疏散标志灯指引安全的逃生方向,降低人们的恐慌心理,能动地避开烟、雾、火，就可使逃生得者到生存的机会。

三．解决方案智能消防应急照明疏散指示逃生系统解决了独立型应急标志灯难以维护检修，以及无法和报警系统联动，在火灾发生时实时调整应急指示方向的问题。

智能消防应急照明疏散指示逃生系统是依据国家相关标准的技术要求设计开发的，是具有自主知识产权的新一代疏散指示逃生系统，该系统提出了火灾应急疏散指示逃生的完整方案。

其中包括独立监控系统，以及和消防报警设备的联动系统。

智能消防应急照明疏散指示逃生系统采用集中监控方式，通过信息技术、计算机技术和自动控制技术对楼宇内的消防安全通道进行实时监控，以达到产品维护、安全疏散智能化的目的，不仅解决了产品日常维护的难题,并在获得消防报警火灾联动信息后，对逃生路径进行自动分析,调整疏散方案。

智能消防应急照明和疏散系统1基本要求满足GB17945-2010《消防应急照明和疏散指示系统》相关要求。

供货商设备的主体设备灯具系统必须业已取得国家消防电子产品质量监督检验中心的符合GB17945-2010标准的集中控制型消防应急灯具类《型式检验报告》。

供货商设备的主体设备灯具系统必须业已获得公安部消防产品合格评定中心颁发的符合GB17945-2010标准的集中控制型消防应急灯具类《产品型式认可证书》。

供货商必须业已在本地消防部门备案；并取得本地消防部门认可的涉及动态疏散应急预案编程资格。

供货商应提供所有前期准备、设计联络、优化设计、设备材料设计选型、制造采购、监造、检验、接口调试、运输仓储、开箱检查、接口协调、试验调试、验收（含电气防火检测、建筑消防设施的检测及消防验收）、培训、试运行（含值班值守）、竣工图绘制及直至完全交接给招标人的全部工作，规定期限内的保修、维护、培训、回访及技术咨询等服务。

供货商应协助配合消防局及相关部门对系统进行验收，并提供全套相关报验文件资料。

供货商必须针对地铁系统强电磁干扰环境，在投标方案中突出考虑设备、线路等方面的抗干扰能力和措施，并给予明确阐述。

系统在火灾时控制区间疏散标志的方向，按照指向新风方向及远离火源的原则与区间火灾排烟模式相协调。

当上行（或下行）区间发生火灾时，需相关区间疏散指示标志灯具进行相应的联动。

在投标过程中，供货商应根据招标人提出的区间疏散原则，就区间疏散方案及系统构成做出描述。

供货商应在投标文件中应对集中电源式集中控制型智能消防应急照明和疏散系统作专题论述，内容包括但不限于：系统构成、配置、各主要设备技术参数。

供货商应承诺配合设计单位进行深化设计，设备生产、供货、安装/安装督导、调试、验收、移交、培训等内容均满足本招标文件要求。

供货商可根据自己产品的技术特点和性能提出满足本技术规格书要求的智能消防应急照明和疏散系统解决方案及设备配置，并详细说明：工作原理、技术特性、技术指标和结构尺寸等。

智能消防应急照明和疏散指示系统第一节投标设备技术响应文件一、智能消防应急照明和疏散指示系统采用北京市崇正华盛应急设备系统有限公司的产品车站智能应急照明和疏散指示系统可实现与火灾自动报警系统的通信，接收火灾报警系统的报警位置信息，由系统控制器主机自动形成最佳的疏散线路，并控制系统内双向疏散指示灯点亮相应的指示箭头，开启安全通道的安全出口标志灯和疏散照明灯，关闭危险区域安全出口标志灯和疏散照明灯，使禁行方向一片黑暗，科学合理引导人员沿安全通道通过安全出口快速疏散。

2.5.2 依据标准主要执行性标准规范：GB17945-2010《消防应急照明和疏散指示系统》参考执行性标准规范（1）《地铁设计规范》(GB50157-2003)（2）《火灾自动报警系统设计规范》(GB50116-98)（3）《火灾自动报警系统施工及验收规范》(GB 50166-2007)（4）《建筑设计防火规范》（GB50016-2006）（5）《智能建筑设计标准》（GB/T 50314-2006）（6）《高层民用建筑设计防火规范》(GB50045-95 2005年版)（7）《人民防空工程设计防火规范》GB50098-98(2001年版)（8）《消防联动控制系统》（GB16806-2006）（9）《消防电子产品查验规则》（GB 12978-2003）(10)《民用建筑电气设计规范》(JGJ 16-2008)(11)《电力工程电缆设计规范》(GB50217-2007)(12)《电力设备接地设计技术规范》(SDJ8--79)(13)《城市轨道交通技术规范》（GB50490-2009）(14)《城市轨道交通照明》（GB/T16275-2008）(15)《消防安全疏散标志设置标准》（DBJ01-611-2002）(16)《灯具外壳防护品级分类》(GB7001-1986)2.5.3 系统组成采用集中电源式集中控制型消防疏散照明标志灯系统，系统由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型疏散标志灯及集中电源式集中控制型疏散照明灯组成。

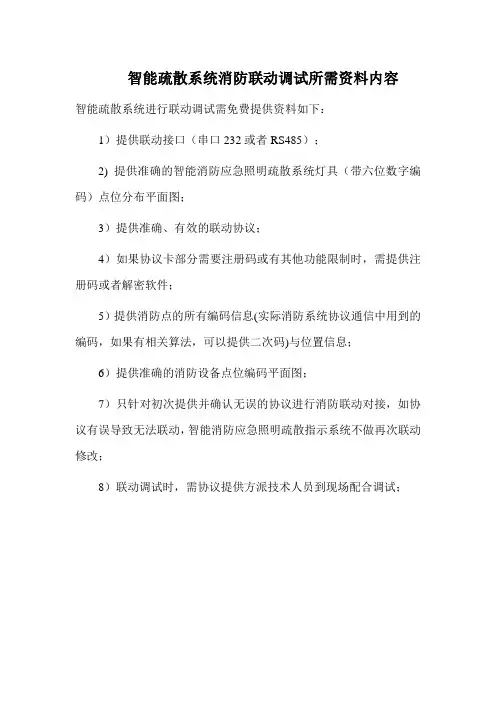

智能疏散系统消防联动调试所需资料内容
智能疏散系统进行联动调试需免费提供资料如下：
1）提供联动接口（串口232或者RS485）；
2) 提供准确的智能消防应急照明疏散系统灯具（带六位数字编码）点位分布平面图；
3）提供准确、有效的联动协议；
4）如果协议卡部分需要注册码或有其他功能限制时，需提供注册码或者解密软件；
5）提供消防点的所有编码信息(实际消防系统协议通信中用到的编码，如果有相关算法，可以提供二次码)与位置信息；
6）提供准确的消防设备点位编码平面图；
7）只针对初次提供并确认无误的协议进行消防联动对接，如协议有误导致无法联动，智能消防应急照明疏散指示系统不做再次联动修改；
8）联动调试时，需协议提供方派技术人员到现场配合调试；。

消防智能应急疏散
一、概述
消防智能应急疏散是消防安全领域新兴的一种应急疏散系统，它是智能感知、智能指挥控制、智能通信三大技术融合，综合应用软硬件系统，以实现消防应急疏散的自动化控制系统。

消防智能应急疏散系统由灾害发生后获取传感器信号、变量采集系统、分析处理系统、输出控制系统、通信控制系统、灾情显示系统等组成，通过统一对消防应急疏散作出规范指令，支持消防安全管理、救灾救援和处置突发事件的增强实施，使消防应急疏散事件得到有效控制和管理。

二、系统功能
1、自检功能：系统可以按照一定的时间间隔对所有设备进行自检，以确保系统正常工作。

2、变量采集：系统可以收集来自感知器的信息，如温度、湿度、空气流速、烟雾浓度、人员感知等，并将这些数据进行分析、处理后发送到后台服务器。

3、分析处理：系统会根据实时收集的信息，分析处理出灾害发生的类型和发生的位置以及采取的处置措施等信息。

4、输出控制：系统会通过各种控制设备，如灯光、声响、门锁和疏散信号灯等，实现疏散指令的发布和控制。

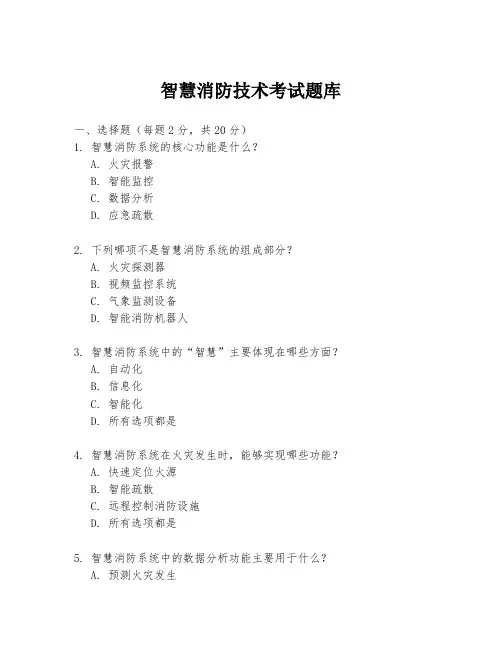

智慧消防技术考试题库一、选择题（每题2分，共20分）1. 智慧消防系统的核心功能是什么？A. 火灾报警B. 智能监控C. 数据分析D. 应急疏散2. 下列哪项不是智慧消防系统的组成部分？A. 火灾探测器B. 视频监控系统C. 气象监测设备D. 智能消防机器人3. 智慧消防系统中的“智慧”主要体现在哪些方面？A. 自动化B. 信息化C. 智能化D. 所有选项都是4. 智慧消防系统在火灾发生时，能够实现哪些功能？A. 快速定位火源B. 智能疏散C. 远程控制消防设施D. 所有选项都是5. 智慧消防系统中的数据分析功能主要用于什么？A. 预测火灾发生C. 分析火灾原因D. 所有选项都是6. 智慧消防系统在设计时需要考虑哪些因素？A. 系统的可靠性B. 系统的兼容性C. 系统的经济性D. 所有选项都是7. 智慧消防系统的远程监控功能可以实现哪些操作？A. 远程查看现场情况B. 远程控制消防设备C. 远程接收报警信息D. 所有选项都是8. 智慧消防系统中的智能疏散功能主要包括哪些方面？A. 疏散路径规划B. 疏散指示C. 疏散时间预测D. 所有选项都是9. 智慧消防系统在维护过程中需要注意哪些问题？A. 定期检查设备B. 更新系统软件C. 培训操作人员D. 所有选项都是10. 下列哪项不是智慧消防系统的优点？A. 提高火灾应对速度B. 降低火灾损失D. 提高火灾预防能力二、判断题（每题1分，共10分）1. 智慧消防系统可以完全替代人工进行火灾处理。

（）2. 智慧消防系统的设计不需要考虑建筑物的结构特点。

（）3. 智慧消防系统的数据分析功能可以帮助管理人员更好地理解火灾发生的原因。

（）4. 智慧消防系统只能应用于大型建筑中。

（）5. 智慧消防系统的远程监控功能可以实时接收火灾报警信息。

（）6. 智慧消防系统的智能疏散功能可以减少火灾逃生过程中的人员伤亡。

（）7. 智慧消防系统不需要定期维护。

（）8. 智慧消防系统可以预测火灾的发生并提前采取措施。

敏华智能应急照明疏散系统说明书敏华智能应急照明疏散系统是集应急功能照明、安全疏散、消防联动控制、室内报警为一体的综合性消防救援设备，可自动监测和手动控制各区域的应急灯关闭状态，并通过联动设备控制。

一旦发现火灾时，会自动开启应急照明功能进行疏散！消防联动功能：当火灾发生时，消防警报信息通过控制终端发送到各紧急广播中心，提醒居民和人员及时报警并采取灭火等控制措施。

紧急电话声：通过智能紧急电话终端将紧急命令传达给消防值班人员和救援电话等，从而实现与消防报警中心的视频连接。

自动关闭设备：开启应急照明功能后，所有应急灯具均不工作。

即使火灾发生也可让工作人员立即启动应急照明疏散系统进行营救！• 1.应急照明疏散系统使用方式采用智能紧急电话终端，工作人员可以远程遥控应急照明疏散系统，及时处置紧急情况。

在火灾发生时，当建筑物内的火灾发生时，该设备将自动开启应急照明功能，人员将通过智能紧急电话终端发送求救信号，疏散人员到安全的地方。

该设备具有报警及火灾语音提示功能，当发现火灾时可发出报警和火灾语音提示。

当建筑物内停电时，只需按下按钮后，智能紧急电话终端即可发出报警信号，联动设备也会自动关闭对应的照明和安全状态。

火灾发生时，只需按下按钮并发出火灾音后等待灭火指令即可。

紧急语音报警时，工作人员会用手机通知工作机构或通知消防中心，方便用户第一时间到达现场进行紧急处理。

应急灯光疏散系统还具有自动调节灯光亮度的功能，当室内照明亮度过高时，所有应急灯具都将自动关闭灯光，以达到防火目的！• 2.应急照明疏散系统的控制及管理方式(1)控制器与消防联动模块、智能紧急电话终端联动，根据控制命令进入应急照明疏散系统工作模式。

(2)软件模式：实现语音对讲和手机控制操作。

(3)通讯模式：控制终端与应急照明疏散指示牌的通讯，智能紧急电话终端与自动供电电源的信号通信，可实现自动供电和应急照明疏散指示牌的自组织。

(4)现场控制：可采用手机APP控制，设置报警开关时间间隔、设置应急指示灯闪烁时间等，进行实时监控。

第三节 E L S智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在，当e-bus与应急照明电源、配电装置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。

所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS信号在系统总线上传送，所有输出单元接收并判断，实施相应控制。

ELS系统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储，主要参数发送于主机存储，系统断电时，数据自动保存。

二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及设置说明1．中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。

2．智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。

3．控制器分机：由安全电压型ELS-32N-（S）及交直流隔离型ELS-32N-（S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。

4．供配电设置:控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。

5．通信设置:由中央监控主站的控制器主机配出1-8路ZRS2×2.5mm2(电源线)+2×1.5mm2(通讯屏蔽双绞线)到控制器分机及应急电源；每路通讯电源线只宜设一个终端。

三、安全电压型…控制器分机ELS-32N-（S）灯具配线系统图设置说明1．用途：设于低于1.0Lx疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。

消防系统基础知识培训教材广东深华消防设备工程有限公司二0一0年八月编号：SH-SC-004-消防系统基础知识培训教材一、火灾自动报警系统二、水灭火系统三、防排烟系统四、其他灭火系统五、火灾与燃烧六、灭火基础知识七、建筑物耐火等级八、防火分区、防烟分区及防火分隔物九、安全疏散十、消防供电十一、实操基础第一章火灾自动报警系统建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。

常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。

第一节火灾报警组成与类型火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。

一、系统的组成火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。

（一）触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。

火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。

不同类型的火灾探测器适用于不同类型的火灾和不同的场所。

手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。

智能消防疏散指示及应急照明系统智能消防疏散指示及应急照明系统是根据建筑物的布局和实际环境，通过智能化的技术手段，为人员在火灾等紧急情况下提供逃生指引和照明服务的一种设施。

该系统结合了信息技术、传感技术和照明技术，能够实时监测建筑物内部的火灾风险，并及时提供引导和照明。

消防疏散指示系统是通过在建筑物的各个关键位置安装智能化的指示器和显示屏，为人员提供疏散指引。

该系统能够实时监测建筑物内的火灾风险，并根据火灾的情况，智能地提供疏散的最佳路径和目的地。

指示器可以通过LED灯，显示出疏散的方向和距离，显示屏可以通过文字和图像，提供详细的疏散指引。

该系统还可以与消防报警系统和安保系统等其他设备相连，及时传递火灾警报和安全提示。

应急照明系统包括智能化的紧急照明设备和照明管理系统。

紧急照明设备包括应急照明灯、应急照明指示灯等，可以在停电或火灾等紧急情况下提供可靠的照明服务。

照明管理系统通过传感器和控制器，能够实时监测建筑物内部的光线强度和环境亮度，根据不同的情况自动调节照明亮度和方向，以提供最佳的照明效果。

该系统还可以与消防疏散指示系统相连，根据火灾的情况，在疏散指示器周围提供更明亮的照明。

首先，智能化的系统可以实时监测建筑物内部的火灾风险，并根据不同的情况提供疏散指引。

传统的消防疏散指示系统只提供固定的指示信息，往往无法根据实际情况进行灵活的调整。

而智能系统可以根据火灾的位置和程度，提供更准确的疏散指引，帮助人员尽快安全地疏散。

其次，智能化的系统可以与其他设备相连，形成一个集成的安全管理系统。

通过与消防报警系统、安保系统等设备相连，智能系统能够及时传递火灾警报和安全提示，提高人员对火灾等紧急情况的响应能力。

同时，该系统还可以与楼宇管理系统相连，实现对建筑物内各设备进行综合管理，提高建筑的安全性和管理效率。

最后，智能化的系统可以通过传感器和控制器，对照明设备进行自动化管理。

传统的应急照明设备往往需要人工操作，使用起来不够方便。
