给排水基础知识 第五章 建筑消防给水系统

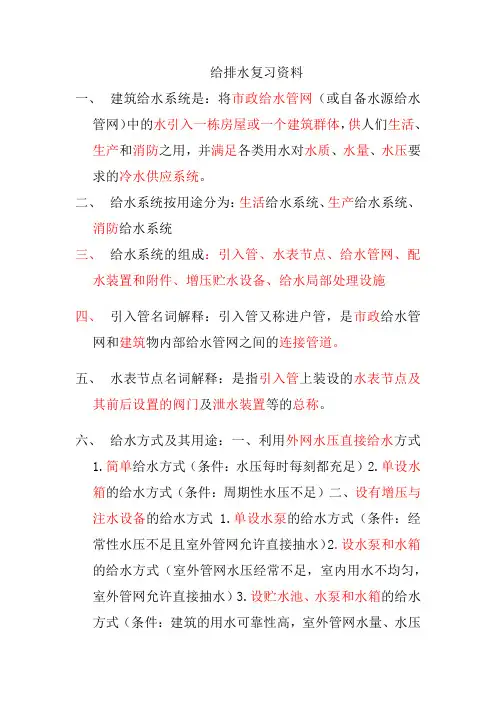

给排水复习资料一、建筑给水系统是：将市政给水管网（或自备水源给水管网）中的水引入一栋房屋或一个建筑群体，供人们生活、生产和消防之用，并满足各类用水对水质、水量、水压要求的冷水供应系统。

二、给水系统按用途分为：生活给水系统、生产给水系统、消防给水系统三、给水系统的组成：引入管、水表节点、给水管网、配水装置和附件、增压贮水设备、给水局部处理设施四、引入管名词解释：引入管又称进户管，是市政给水管网和建筑物内部给水管网之间的连接管道。

五、水表节点名词解释：是指引入管上装设的水表节点及其前后设置的阀门及泄水装置等的总称。

六、给水方式及其用途：一、利用外网水压直接给水方式1.简单给水方式（条件：水压每时每刻都充足）2.单设水箱的给水方式（条件：周期性水压不足）二、设有增压与注水设备的给水方式 1.单设水泵的给水方式（条件：经常性水压不足且室外管网允许直接抽水）2.设水泵和水箱的给水方式（室外管网水压经常不足，室内用水不均匀，室外管网允许直接抽水）3.设贮水池、水泵和水箱的给水方式（条件：建筑的用水可靠性高，室外管网水量、水压经常不足，且室外管网不允许直接抽水）4.气压给水方式（条件：室外管网压力低于或经常不能满足室内所需水压，室内用水不均匀且不易设高水位水箱）5.变频调速恒压给水方式（条件：室外管网压力经常不足，建筑用水量较大且不均匀，要求可靠性高、水压恒定；或建筑物顶不宜设置高位水箱）三、分区给水（条件：建筑物层数较多或高度较大时，若室外管网的水压只能满足低楼层的用水要求，而不能满足较高层数要求）四、分质给水方式（条件：依所需的不同水质分别设独立的给水系统）七、生活中常见的管材：塑料管材（硬聚录乙烯给水管UPVC，室外/胶粘、聚乙烯给水管PE/热熔连接、聚丙烯管PP 室内给水/热熔连接，承插连接、聚丁烯管PB地暖/热熔连接、工程塑料管ABS化工给水/粘接）复合管：分钢塑复合管和铝塑复合管、镀锌钢管(必须螺纹连接)、普通钢管（螺纹连接/焊接/法兰连接）、铸铁钢管（市政，排水/承插连接）铜管（螺纹卡套连接/焊接）八、管道附加是给水管网中调节水量和水压、控制水流方向、关断水流等各类装置的总称，可分为配水附件和控制附件。

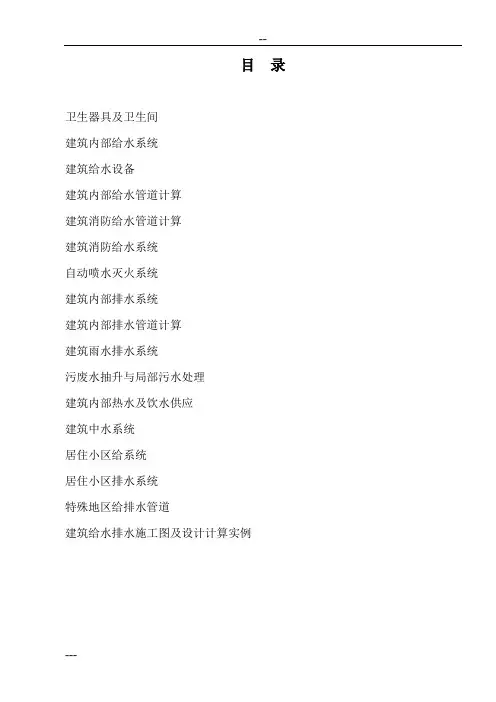

目录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

接管时需配存水弯。

如盘形冲洗式蹲式大便器。

坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。

按冲洗原理分冲洗式和虹吸式两种。

虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。

无线电遥控温水洗净坐便器。

2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。

槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。

3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。

小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。

4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。

冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。

冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。

二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。

2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。

若超过3m设两个排水栓。

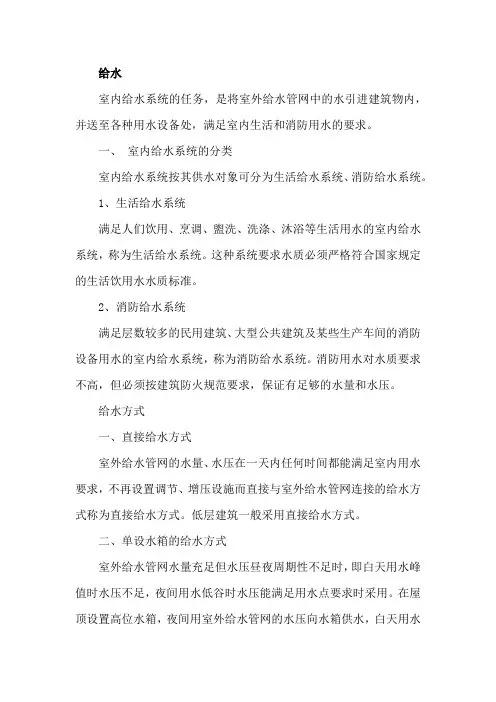

给水室内给水系统的任务，是将室外给水管网中的水引进建筑物内，并送至各种用水设备处，满足室内生活和消防用水的要求。

一、室内给水系统的分类室内给水系统按其供水对象可分为生活给水系统、消防给水系统。

1、生活给水系统满足人们饮用、烹调、盥洗、洗涤、沐浴等生活用水的室内给水系统，称为生活给水系统。

这种系统要求水质必须严格符合国家规定的生活饮用水水质标准。

2、消防给水系统满足层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水的室内给水系统，称为消防给水系统。

消防用水对水质要求不高，但必须按建筑防火规范要求，保证有足够的水量和水压。

给水方式一、直接给水方式室外给水管网的水量、水压在一天内任何时间都能满足室内用水要求，不再设置调节、增压设施而直接与室外给水管网连接的给水方式称为直接给水方式。

低层建筑一般采用直接给水方式。

二、单设水箱的给水方式室外给水管网水量充足但水压昼夜周期性不足时，即白天用水峰值时水压不足，夜间用水低谷时水压能满足用水点要求时采用。

在屋顶设置高位水箱，夜间用室外给水管网的水压向水箱供水，白天用水高峰期向室内给水管网供水，高位水箱又叫夜间水箱，用于调节水量和压力。

下面几层与室外给水管网直接连接，利用室外管网水压供水，上面几层则靠屋顶水箱调节水量和水压，由水箱供水。

三、设贮水池、水泵和水箱的联合给水方式室外给水管网水压经常性不足，而且不允许水泵直接从室外管网吸水和室内用水不均匀时，常采用该种供水方式。

这种方式利用水泵将水池中的水提升至高位水箱，用高位水箱储存调节水量并向用户供水。

水箱内设水位继电器来控制水泵的开停（水箱内水位低于最低水位时开泵，满至最高设计水位时停泵）。

四、分区给水方式（多层建筑物）在多层建筑中，由于室外管网供水压力较低，只能满足建筑物下面几层的用水，而不能满足上面楼层的需要。

为充分有效地利用室外管网的压力，上面楼层设水泵和水箱联合供水，下面几层直接由室外管网供水，这就形成上下分区的供水形式，五、设气压给水设备的给水方式气压给水设备是利用密闭贮罐内空气的压缩或膨胀使水压力上升或下降的特点来调节和压送水量的给水装置，其作用相当于高位水箱或水塔。

给排水系统包括哪些内容给水排水工程是一门工程学科，简称给水排水。

给排水工程一般指城市给水系统和排水系统(市政给水排水和建筑给水排水)，简称给排水。

分为给水工程、排水工程和消防工程。

给水排水工程以水的社会循环为研究内容，水危机是我国社会经济发展的主要制约因素。

中国的水危机表现为水资源短缺和水环境污染。

给排水工程承担着解决中国水危机的重任，涵盖了水资源可持续利用、水资源保护的社会循环、水的生态功能、节水工作、水质及相关高新技术等专业领域。

1、给水工程：室外给水工程又称供水工程，是为满足城乡居民和工业生产用水需要而修建的工程设施。

它的任务是从水源取水，净化到要求的水质标准，然后通过输配水系统送到用户手中。

供水工程包括水源、取水工程、净水工程和输配工程四部分。

经净水工程处理后，水源由原水变为自来水，满足建筑用水要求。

室内给水工程的任务是根据水量和水压为不同类型的建筑物供水。

根据建筑物内水的用途，可分为生活给水系统、生产给水系统和消防给水系统。

2、排水工程：排水工程是指收集和排放人类生活污水和生产中的各种废水、多余的地表水和地下水(降低地下水位)的工程。

主要设施是各级排水沟或管道及其附属建筑物。

根据不同的排水对象和排水要求，可增设水泵或其他提水机械和污水处理楼。

主要用于农田、矿山、城镇(包括工厂)和建筑工地等。

3、消防工程：消防工程是一门综合性学科，涉及到与多门学科的交叉、渗透和融合。

它不仅涉及物理、化学、数学、机械、电子、建筑、信息、心理学、生理学等自然科学学科。

其培养适应21世纪消防需要，德、智、体、美全面发展。

它基础扎实，知识面广，能力强，素质高，具有创新精神。

具有消防科学基础理论、工业产品及其生产过程的消防安全技术和工程方法、各种设施设备，以及消防法规、防火工程技术、火灾调查和火灾救援的知识和能力。

能够从事消防相关教学、科研和工程设计、消防管理、火灾调查、组织指挥等工作的高级专门人才。

在高校、科研设计院、企事业单位消防部门和公安消防部队。

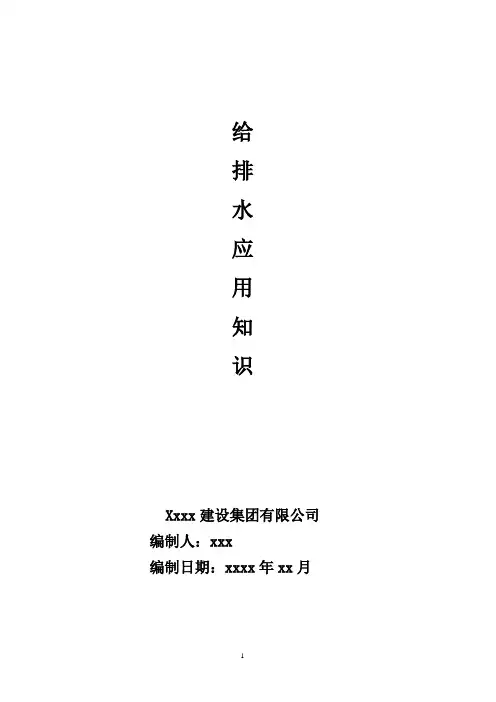

给排水应用知识Xxxx建设集团有限公司编制人：xxx编制日期：xxxx年xx月（一）、给水系统基础知识建筑给水系统的分类：按其服务对象分类，一般可分为生活给水系统、生产给水系统和水消防系统。

1、生活给水系统是为人们生活中提供饮用、烹调、洗涤、盥洗、沐浴等用水的给水系统。

根据供水用途的差异可进步分为：直饮给水系统、饮用水给水系统、杂用水给水系统。

2、生产给水系统是为产品制造、设备冷却、原料和成品洗涤等生产加工过程供水的给水系统。

由于采用的工艺流程不同，生产同类产品的企业对水量、水压、水质的要求可能存在较大差异。

3、水消防系统是向建筑内部以水作为灭火剂的消防设施供水的给水系统，包括消火栓给水系统，自动喷水灭火系统。

建筑给水系统的组成：引入管是指将室外给水管引入建筑物的管段，它与进户管（入户管）有区别，后者是指住宅内生活给水管道进入住户至水表管段。

对于居住小区而言，引入管则是由市政管道引入至小区给水管网的管段。

水表节点安装在引入管上管上的水表及前后设置的阀门和防污隔断阀设置的总称，水表用于计量建筑物用水量仪表。

管道系统的作用是将由引入管引入建筑物内的水输送到各用水点，根据安装位置和所起作用不同，可分为干管、立管、支管。

给水附件包括在给水系统中控制流量大小，限制流动方向，调节压力变化，保障系统正常运行的各类配件：闸阀、减压阀、止回阀、安全阀、排气阀、蝶阀、水锤消除器、水龙头等。

升压设备用于为给水系统提供适当的水压，常用的升压设备有水泵、气压给水设备、变频调速给水设备。

贮水池、水箱是给水系统中的贮水和水量调节构筑物，它们在系统中起流量调节、贮存消防用水和事故备用的作用，水箱还有具有稳定水压的功能。

消防和基地设备建筑物内部应按照《建筑设计防火规范》及《高层民用建筑设计防火规范》的规定设置消火栓，自动喷水灭火设备，水质有特殊要求时需设深度处理设备。

给水系统方式，建筑内部给水方式选择应按以下原则进行：（1）、在满足用户要求的前提下，应力求给水系统简单，管道长度短，以降低工程造价和运行费用；（2）、应充分利用室外管网水压直接供水，当室外管网水压不能满足建筑物要求时，应考虑下面几层利用外网水压直接供水，上面数层采用加压供水；（3）、供水应安全可靠，管理维修方便；（4）、当两种及两种以上用水的水质接近时，应尽量采用共用给水系统；（5）、生产给水、消防给水系统中的管道、配件和附件所承受的水压均不得大于产品标准规定的允许工作压力；（6）、生产给水系统应优先设置循环给水系统或重复利用给水系统；（7）、高层建筑生活给水系统的竖向分区，应根据使用要求、材料设备性能、维修管理、建筑层数等条件，结合室外给水管网的水压合理确定；（8）、建筑内部的生活给水系统，当卫生器具给水系统配件处的静水压超过规定时，宜采用减压措施；直接给水方式：建筑物内部只设有给水管道系统，不设增压及贮水设备，室内给水管道系统与室外供水管网直接相连，利用室外管网压力直接向室内系统供水，缺点是系统内部无贮备水量，当室外管网停水时，室内系统立即断水，图例说明。

建筑给水排水工程识图基础知识最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。

它们之间的界限是：给水系统以接入建筑物供水管的阀门为界；排水系统已排出建筑物的第一个排水检查井为界。

建筑内部给水系统一、类型包括生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。

阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。

生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。

生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

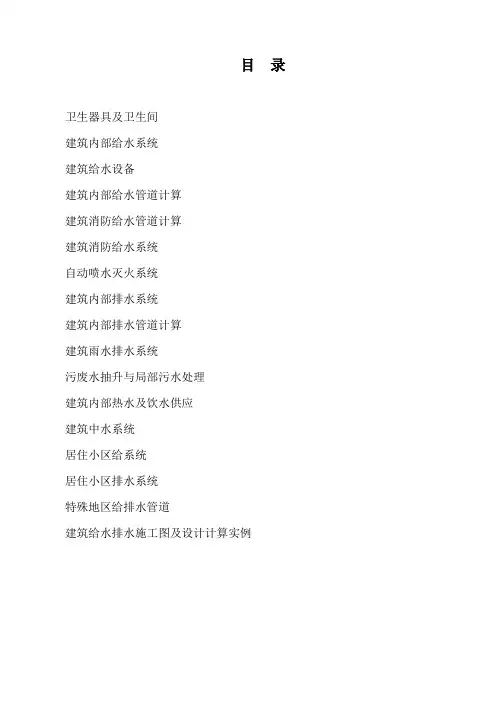

目录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特殊地区给排水管道建筑给水排水施工图及设计计算实例第一章卫生器具及卫生间1－1卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采用高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。

接管时需配存水弯。

如盘形冲洗式蹲式大便器。

坐式大便器：采用低位水箱冲洗，其构造本身带有存水弯。

按冲洗原理分冲洗式和虹吸式两种。

虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。

无线电遥控温水洗净坐便器。

2、大便槽采用集中冲洗水箱或红外数控冲洗装置冲洗。

槽底坡度不小于0.015，大便槽末端应设高出槽底15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于50㎜。

3、水便器及小便槽水便器：冲洗采用手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采用红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。

小便槽；采用手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采用自动冲洗水箱。

4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。

冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。

冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。

二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。

2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。

若超过3m设两个排水栓。

给排水重要基础知识点以下是给排水重要的基础知识点：1. 给排水系统概述：给排水系统是建筑物中的重要基础设施之一，包括供水系统和排水系统。

供水系统负责输送和分发清洁的饮用水以及供应消防用水，而排水系统则负责将污水、废水和雨水排出建筑物。

2. 供水系统：供水系统主要由水源、供水管网、水泵和水箱等组成。

水源可以是自来水、井水或河水等，供水管网将水从水源输送至各个使用点，水泵用于增加供水压力，而水箱则负责储存水量，以便在使用高峰时期满足需求。

3. 排水系统：排水系统包括排水管网、排水设备和污水处理设施等。

排水管网负责收集和输送来自各个使用点的污水和废水，排水设备包括马桶、洗手盆、浴缸、厨房排水设备等，而污水处理设施则负责处理污水，以保护环境。

4. 给排水材料：给排水系统中常用的材料包括铸铁管、钢管、塑料管等。

铸铁管具有良好的强度和耐腐蚀性，适用于大型建筑物的排水系统；钢管适用于高压供水系统；塑料管则广泛应用于家庭和小型商业建筑的给排水系统，常见的塑料管材有PVC管和PPR管等。

5. 给排水设计原则：给排水系统的设计应考虑以下因素：供水需求、排水量和压力要求、建筑物的结构和布局、地形和地下水位等。

设计时还需要遵循国家或地区相关的建筑标准和规范，以确保系统的安全、可靠和经济。

6. 维护和保养：定期维护给排水系统是确保其运行良好的关键。

维护包括清洁排水设备、检查管道和阀门的密封性能、定期清理水箱和排水管道等。

保养还包括对供水设备进行定期检测和维修，以延长其使用寿命和确保供水质量。

以上是给排水重要的基础知识点，了解这些知识将帮助你更好地理解和运用给排水系统。

2024年建筑消防给排水设计中相关要点分析随着城市建设的不断发展和高层建筑的不断涌现，建筑消防给排水设计变得尤为重要。

一个合理、高效的消防给排水系统直接关系到建筑的安全性和人员生命财产的保障。

本文将从多个方面对建筑消防给排水设计中的相关要点进行分析，以期提高建筑消防设计的水平。

一、水源与供水系统水源与供水系统是建筑消防给排水设计的基础。

在设计过程中，应充分考虑当地的水资源状况，选择可靠的水源，并确保供水系统的稳定性和可靠性。

对于高层建筑，可考虑采用地下水源或市政供水作为主要水源，并设置备用水源，以防主水源出现问题时能够及时切换。

二、管网布局与材料管网的布局和材料选择对于消防给排水系统的效果具有重要影响。

管网布局应合理，尽量减少弯头、接头等易产生故障的地方，确保水流顺畅。

同时，管材的选择也至关重要，应选用耐腐蚀、耐高温、耐压力强的材料，如无缝钢管、球墨铸铁管等，以保证管网的安全运行。

三、消防水池与水箱消防水池和水箱是消防给排水系统中的重要组成部分。

在设计时，应根据建筑的规模和用途，合理确定消防水池和水箱的容积和数量，确保在火灾发生时能够提供足够的消防用水。

同时，水池和水箱的位置也应选择合理，便于管理和维护。

四、消防泵与喷淋系统消防泵和喷淋系统是消防给排水系统中的核心部分。

消防泵的设计应考虑其流量、扬程和功率等参数，以满足不同火场的灭火需求。

喷淋系统的设计则应根据建筑的结构和用途，选择合适的喷头类型和布置方式，确保在火灾发生时能够迅速启动并有效地控制火势。

五、排水与污水处理排水与污水处理是建筑消防给排水设计中不可忽视的一环。

在设计过程中，应充分考虑建筑的使用性质和排水量，合理设置排水管道和污水处理设施。

排水管道的设计应遵循重力流原则，确保排水顺畅；污水处理设施则应符合环保要求，确保排放的污水达到国家标准。

六、安全防护与监测安全防护与监测是保障消防给排水系统安全运行的重要手段。

在设计过程中，应设置相应的安全阀、减压阀等安全保护装置，以防止系统压力过大或过小对管道和设备造成损坏。
