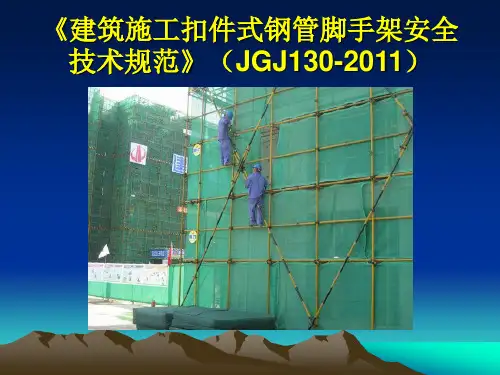

《扣件式钢管脚手架安全技术规范》JGJ130-2011
- 格式:ppt
- 大小:6.49 MB
- 文档页数:42
建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2011中华人民共和国建设部公告902号2011-01-28批准 2011-12-01实施目录1 总则........................................... 错误!未定义书签。
2 术语、符号..................................... 错误!未定义书签。
2.1 术语.......................................... 错误!未定义书签。
2.2 符号.......................................... 错误!未定义书签。
3 构配件......................................... 错误!未定义书签。
3.1 钢管.......................................... 错误!未定义书签。
3.2 扣件.......................................... 错误!未定义书签。
3.3 脚手板........................................ 错误!未定义书签。
3.4 可调托撑...................................... 错误!未定义书签。
3.5 悬挑脚手架用型钢.............................. 错误!未定义书签。
4 荷载......................................... 错误!未定义书签。
4.1 荷载分类...................................... 错误!未定义书签。
4.2 荷载标准值.................................... 错误!未定义书签。
4.3 荷载效应组合.................................. 错误!未定义书签。
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)宣讲稿一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。
施工现场高大支架和模板工程数量增多,事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k=0.7μz·μs·w0(w0取n=50)修改为: w k=μz·μs·w0(w0取n=10)。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN,双排架取5kN改为3kN ;表4.3.1 荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)宣讲稿一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。
施工现场高大支架和模板工程数量增多,事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k =0.7μz ·μs ·w 0(w 0取n =50)修改为: w k =μz ·μs ·w 0(w 0取n =10)。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN 改为2kN ,双排架取5kN 改为3kN ;表4.3.1 荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。

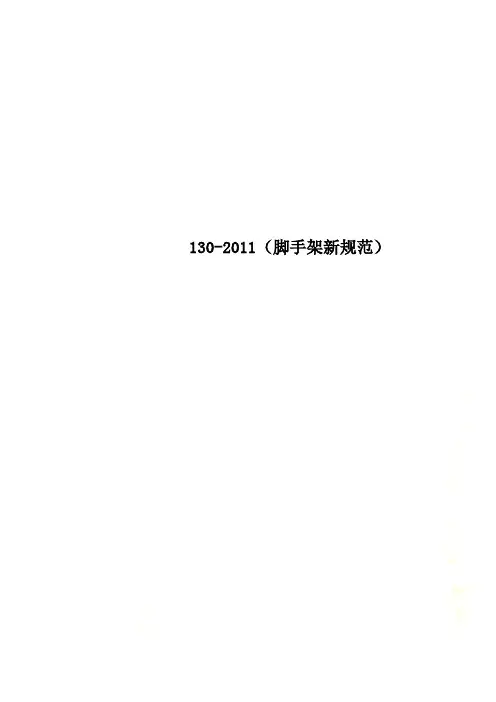

130-2011(脚手架新规范)UDC中华人民共和国行业标准 J G JP JGJ 130—2011备案号J84—2011建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplersin construction2011—01—28发 布 2011—12—01实 施中华人民共和国住房和城乡建设部 发 布中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplersin constructionJGJ130—2011批准部门:中华人民共和国住房和城乡建设部施行日期:2011年12 月 1 日中国建筑工业出版社2011 北京中华人民共和国住房和城乡建设部公告第902号关于发布行业标准《建筑施工扣件式钢管脚手架安全技术规范》的公告现批准《建筑施工扣件式钢管脚手架安全技术规范》为行业标准,编号为JGJ 130—2011,自2011年12月1日起实施。
其中,第3.4.3、6.2.3、6.3.3、6.3.5、6.4.4、6.6.3、6.6.5、7.4.2、7.4.5、8.1.4、9.0.1、9.0.4、9.0.5、9.0.7、9.0.13、9.0.14条为强制性条文,必须严格执行。
原行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130—2001同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建房建设部2011年1月28日前言根据原建设部《关于印发<二00四年度工程建设城建、建工行业标准制订、修订计划>的通知》(建标[2004]66号)的要求,规范编制组经广泛调查研究,认真总结了我国扣件式钢管脚手架应用的经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,修订了本规范。
中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范Technical code for safety of steel tubular scaffold with couplers in constructionJGJ 130-20111 总则1.0.1 为在扣件式钢管脚手架设计与施工中贯彻执行国家安全生产的方针政策,确保施工人员安全,做到技术先进、经济合理、安全适用,制定本规范。
1.0.2 本规范适用于房屋建筑工程和市政工程等施工用落地式单、双排扣件式钢管脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架的设计、施工及验收。
1.0.3 扣件式钢管脚手架施工前,应按本规范的规定对其结构构件与立杆地基承载力进行设计计算,并应编制专项施工方案。
1.0.4 扣件式钢管脚手架的设计、施工及验收,除应符合本规范的规定外,尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 扣件式钢管脚手架 steel tubular scaffold with couplers为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架,包含本规范各类脚手架与支撑架,统称脚手架。
2.1.2 支撑架 formwork support为钢结构安装或浇筑混凝土构件等搭设的承力支架。
2.1.3 单排扣件式钢管脚手架 single pole steel tubular scaf-fold with couplers 只有一排立杆,横向水平杆的一端搁置固定在墙体上的脚手架,简称单排架。
2.1.4 双排扣件式钢管脚手架 double pole steel tubular scaf-fold with couplers 由内外两排立杆和水平杆等构成的脚手架,简称双排架。
2.1.5 满堂扣件式钢管脚手架 fastener steel tube full hall scaffold 在纵、横方向,由不少于三排立杆并与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。
施工现场高大支架和模板工程数量增多,事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k=0.7μz·μs·w0(w0取n=50)修改为:w k=μz·μs·w0(w0取n=10)。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN,双排架取5kN改为3kN ;表4.3.1 荷载效应组合计算项目荷载效应组合纵向、横向水平杆强度与变形永久荷载+施工荷载脚手架立杆地基承载力1永久荷载+施工荷载型钢悬挑梁的强度、稳定与变形2永久荷载+0.9(施工荷载+风荷载)1永久荷载+可变荷载(不含风荷载)立杆稳定2永久荷载+0.9(可不荷载+风荷载)单排架,风荷载+2.0 kN连墙件强度与稳定双排架,风荷载+3.0kN8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)宣讲稿一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。
施工现场高大支架和模板工程数量增多,事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k=0.7μz·μs·w0(w0取n=50)修改为:w k=μz·μs·w0(w0取n=10)。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN,双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。
《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)一、规范修订的背景《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)的编写工作于1986年开始,经历了调研、统计、实验研究、结构分析、总结和讨论后,于1993年定稿上报,2001年修改后批准实施。
规范使用期内国家的建设规模、建筑工地的安全管理和脚手架使用等方面都发生了很大变化,规范内容应适应变化。
和本规范配套的相关规范在内容作了修订,使本规范在内容上应作出修改,和相关规范协调。
施工现场高大支架和模板工程数量增多,事故频发。
在技术上亟待给予指导和规范。
2005年开始对《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)规范的修订工作。
二、本次规范修订的主要内容1、修订了钢管规格。
取消φ51×3.0钢管;为符合《焊接钢管尺寸及单位长度重量》(GB/T 21835-2008)的规定,将原标准中φ48×3.5的脚手架用钢管改为φ48.3×3.6。
2、对钢管壁厚的下差更严格。
将原规定壁厚下差限值为0.5mm 改为0.36mm。
当所用钢管的壁厚不符合规范规定时,可以按钢管的实际尺寸进行设计计算。
3、双管立杆脚手架的经济性不好,在施工现场已经很少使用,本次修订中予以取消。
4、脚手架柔性连墙件的做法粗糙,可靠性差,不符合安全要求,本次修订中予以取消。
5、与建筑结构荷载规范的内容统一。
将作用于脚手架上的水平风荷载标准值的计算公式形式由:w k=0.7μz·μs·w0(w0取n=50)修改为: w k=μz·μs·w0(w0取n=10)。
6、将荷载效应组合表中的可变荷载组合系数由0.85提高为0.9。
7、将连墙件约束脚手架平面外变形所产生的轴向力由单排架取3kN改为2kN,双排架取5kN改为3kN ;表4.3.1荷载效应组合8、根据施工现场脚手架应采用密目式安全立网全封闭的安全管理规定,此次修订内容中弱化了开敞式脚手架,对常用脚手架的允许搭设高度做了调整。
