检具使用说明书名称：罩板检具
件号：1050833
车型：B9
用户单位：常熟冠林汽车饰件有限公司
制造单位：上海二久精密机械有限公司
日期：2014-12
B9 罩板检具
使用说明书
1.首先将检具放置如下图：
B9罩板检具整体图
2.检具构成示意图如下图：
1.底板
2.基准套
3. 模拟块1
4.B
5. A2
6. A4
7. C
8.模拟块2
9.模拟块3 10.模拟块4 11. A3 12.通止规1 13.A1
3.用通止规（G2.8-NG3.2）,检测产品轮廓是否合格
4、将准备检测的B9产品对准检具上的B/C基准放置，拉出C 弹簧辅助基准，使其紧贴A1.A2.A3.A4定位面，放下压钳Y1/Y2固定产品，再推进推块T1使产品固定，使检具处于工作状态。
5、产品放置到位后，用检具检测专用工具通止规（G2.8-NG3.2）检测产品与检具之间的3MM间隙面，如图所示：(通止规通端G2.8过，止端NG3.2不过为合格，反之则不合格)
b.间隙面与齐平面检测信息
6、检测完毕，取出产品。
7、完成上述操作过程，为一个测量周期。
8、检具表面标定的文字、标记不允许涂抹和受污损。
9、检具一般保养及安置要求：
9.1、检具需要水平放置。
9.2、检具应在常温下工作，并应避免风吹、日晒，雨淋。
9.3、检具避免接触酸、碱等腐蚀性物质，并注意保洁。
9.4、通止规、面差规、检测销、通止销等易锈部位，长期
不用时应注意做好防锈保护。
9.5、检具在运输测量或使用时，不允许损伤测量部位和基
准面，应避免倒置、撞击和磕碰。

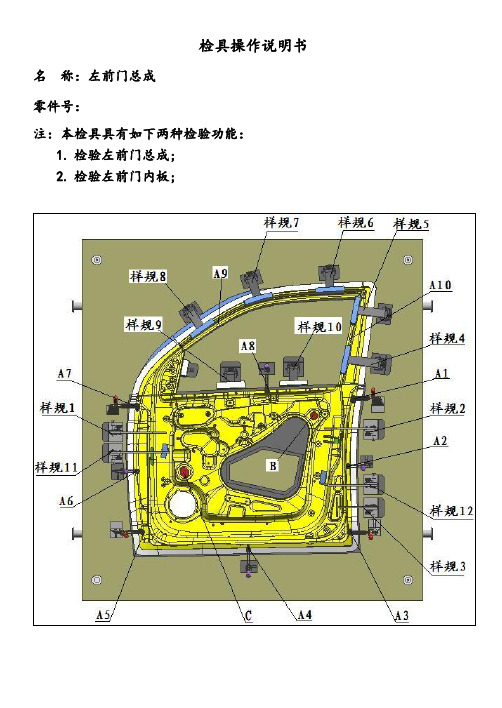

检具操作说明书名称：左前门总成零件号：注：本检具具有如下两种检验功能：1.检验左前门总成;2.检验左前门内板;检验步骤：一．检验左前门总成1.将检具放置平稳，清除干净工作表面；2.确认所有样规及夹紧器均处于开启（非工作）位置；3.检验左前门总成支撑台用A1、A3、A5、A7 、A9、A10（t=5mm）；4.将产品件对准B、C基准，轻放在检具上，然后用A基准相对应夹紧器夹紧产品件。
5.将样规4— 10处于工作位置后锁紧；6.按照相关技术文件的要求，用检具型面块和样规检查被检部件的面位置度和轮廓度。
车门外板包边处的面位置应和检验型面块高度平齐,轮廓边缘距离检验型面块5.0mm，根据GD&T图给定的公差判定是否合格。
7. 检验完毕后，将所有样规和快夹处于开启（非工作）位置，将被检部件小心、平稳地移开检具。
二．检验左前门内板1. 将检具放置平稳，清除干净工作表面；2. 确认所有样规及夹紧器均处于开启（非工作）位置；3. 检验左车门内板支撑台用A1、A2、A3、A4、A5、A6、A7（t=5.7mm）A8（t=5mm）；4. 将产品件对准B、C基准，轻放在检具上，然后用A基准相对应夹紧器夹紧产品件。
5. 样规1— 3处于工作位置后锁紧；6. 按照相关技术文件的要求，用检具型面块和样规检查被检部件的面位置度和轮廓度。
内板包边处的面位置应低于检验型面块0.7mm,轮廓边缘距离检测按相关标定的距离值检测，根据GD&T图给定的公差判定是否合格；用检验销检查被检部件的孔位置度。
7. 用目视法检查划线轮廓边及各划线孔位置偏差;8. 检验完毕后，将所有样规和快夹处于开启（非工作）位置，将被检部件小心、平稳地移开检具。
附：样规11-12检验车门内板总成玻璃滑轨时使用。
