金属应变片的分类金属应变片是一种用于测量物体受力后发生的形变的传感器。
根据其材料和结构的不同，金属应变片可以分为压阻式应变片、压电式应变片和电阻式应变片三类。
第一类是压阻式应变片。
压阻式应变片是一种使用金属电阻变化来测量物体形变的传感器。
当物体受力导致形变时，应变片上的金属电阻值会发生变化。
通过测量电阻值的变化，可以确定物体所受的应变量。
压阻式应变片具有响应速度快、精度高等优点，广泛应用于工业控制、结构监测等领域。
第二类是压电式应变片。
压电式应变片是一种利用压电效应来测量物体形变的传感器。
当物体受力导致形变时，应变片上的压电材料会产生电荷分布不均匀的现象，进而产生电压信号。
通过测量电压信号的变化，可以确定物体所受的应变量。
压电式应变片具有灵敏度高、可靠性好等优点，广泛应用于航空航天、汽车工程等领域。
第三类是电阻式应变片。
电阻式应变片是一种利用电阻变化来测量物体形变的传感器。
当物体受力导致形变时，应变片上的金属电阻值会发生变化。
通过测量电阻值的变化，可以确定物体所受的应变量。
电阻式应变片具有结构简单、成本低等优点，广泛应用于工业测试、结构监测等领域。
除了材料和结构的不同，金属应变片还可以根据其应变范围进行分类。
常见的应变范围包括线性应变范围、超线性应变范围和次线性应变范围。
线性应变范围指的是应变片在该范围内的输出与输入应变呈线性关系；超线性应变范围指的是应变片在该范围内的输出大于输入应变；次线性应变范围指的是应变片在该范围内的输出小于输入应变。
选择合适的应变范围可以提高应变片的测量精度和可靠性。
金属应变片是一种重要的形变传感器，可以广泛应用于工业控制、结构监测等领域。
根据其材料、结构和应变范围的不同，金属应变片可以分为压阻式应变片、压电式应变片和电阻式应变片三类。
了解不同类型的金属应变片的特点和应用范围，有助于选择合适的传感器，并提高测量的精度和可靠性。
桥梁试验用电阻应变片
电阻应变片的选择要考虑到桥梁结构的材料、预期的应变范围
以及试验环境等因素。
一般来说，常见的电阻应变片类型包括片式
应变片和网格式应变片。
片式应变片适用于测量单向应变，而网格
式应变片则适用于多向应变测量。
在使用桥梁试验用电阻应变片时，需要注意安装的位置和方向，以确保能够准确捕捉到结构的变形情况。
此外，还需要考虑温度补
偿和校准等技术细节，以确保测量结果的准确性和可靠性。
除了安装和使用，对于桥梁试验用电阻应变片的数据处理和分
析也是非常重要的。
工程师们可以借助专业的数据采集和分析软件，对采集到的应变数据进行处理和分析，从而得出结构的应力分布、
变形情况以及结构健康状态等重要信息。
总的来说，桥梁试验用电阻应变片是桥梁结构监测中不可或缺
的重要工具，能够帮助工程师们全面了解桥梁结构的工作状态，为
结构的设计和维护提供重要参考依据。
应变片的分类
应变片主要有以下几种类型：
1、金属电阻应变片：这是应变片中最常用的一种，利用应变引起导体电阻值的改变来测量物体受力情况。
它适用于静力测量，如重量测试、压力测量、力矩测量等应用。
2、半导体应变片：其制造是利用半导体材料在受应变时电阻值的变化来测量物体受力情况的传感器。
它具有体积小、灵敏度高等特点，主要用于光学仪器和超声波探测等领域。
3、光纤应变片：此类应变片是利用光纤的光学信息传输和激光干涉技术实现的应变测量仪器，具有体积小、抗干扰性强等特点，广泛应用于公路、桥梁、隧道等重要工程结构的应变监测。
4、压电应变片：以压电材料制成，当施加压力时，就会产生电势差。
压电应变片的优点是精度高、响应速度快，适用于高速测试和动态测试。

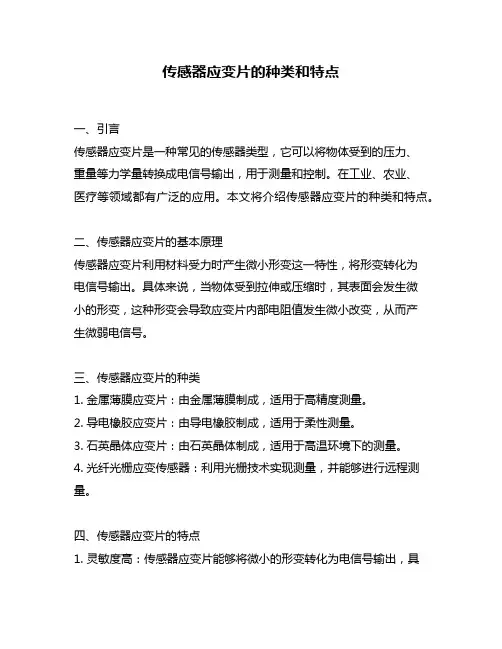

传感器应变片的种类和特点
一、引言
传感器应变片是一种常见的传感器类型，它可以将物体受到的压力、
重量等力学量转换成电信号输出，用于测量和控制。
在工业、农业、
医疗等领域都有广泛的应用。
本文将介绍传感器应变片的种类和特点。
二、传感器应变片的基本原理
传感器应变片利用材料受力时产生微小形变这一特性，将形变转化为
电信号输出。
具体来说，当物体受到拉伸或压缩时，其表面会发生微
小的形变，这种形变会导致应变片内部电阻值发生微小改变，从而产
生微弱电信号。
三、传感器应变片的种类
1. 金属薄膜应变片：由金属薄膜制成，适用于高精度测量。
2. 导电橡胶应变片：由导电橡胶制成，适用于柔性测量。
3. 石英晶体应变片：由石英晶体制成，适用于高温环境下的测量。
4. 光纤光栅应变传感器：利用光栅技术实现测量，并能够进行远程测量。
四、传感器应变片的特点
1. 灵敏度高：传感器应变片能够将微小的形变转化为电信号输出，具
有高灵敏度。
2. 可靠性高：传感器应变片采用材料科学制造而成，具有较高的可靠
性和稳定性。
3. 精度高：传感器应变片适用于高精度测量，能够实现较高的精度要求。
4. 体积小：传感器应变片体积小巧，易于安装和使用。
5. 应用广泛：传感器应变片在各个领域都有广泛的应用，如工业、医疗、农业等领域。
五、结论
本文介绍了传感器应变片的种类和特点。
不同种类的应变片适用于不
同场景下的测量需求，但它们都具有高灵敏度、可靠性高、精度高等
优点。
随着技术不断发展，传感器应变片将在更多领域得到广泛运用。

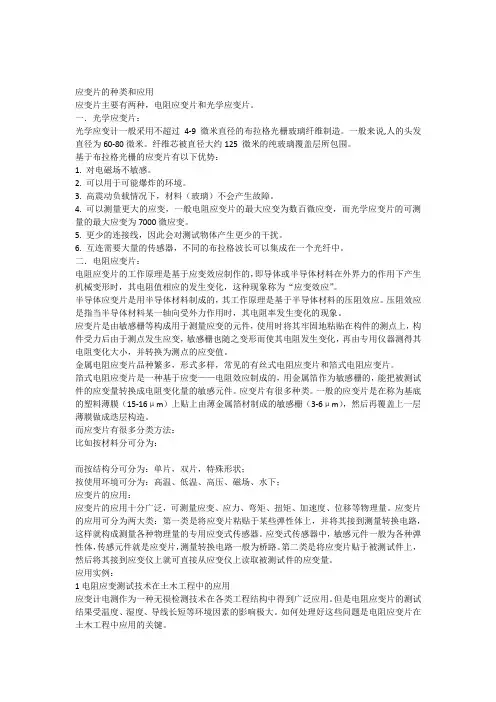

应变片的种类和应用应变片主要有两种，电阻应变片和光学应变片。
一．光学应变片：光学应变计一般采用不超过4-9 微米直径的布拉格光栅玻璃纤维制造。
一般来说,人的头发直径为60-80微米。
纤维芯被直径大约125 微米的纯玻璃覆盖层所包围。
基于布拉格光栅的应变片有以下优势：1. 对电磁场不敏感。
2. 可以用于可能爆炸的环境。
3. 高震动负载情况下，材料（玻璃）不会产生故障。
4. 可以测量更大的应变，一般电阻应变片的最大应变为数百微应变，而光学应变片的可测量的最大应变为7000微应变。
5. 更少的连接线，因此会对测试物体产生更少的干扰。
6. 互连需要大量的传感器，不同的布拉格波长可以集成在一个光纤中。
二．电阻应变片：电阻应变片的工作原理是基于应变效应制作的，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应的发生变化，这种现象称为“应变效应”。
半导体应变片是用半导体材料制成的，其工作原理是基于半导体材料的压阻效应。
压阻效应是指当半导体材料某一轴向受外力作用时，其电阻率发生变化的现象。
应变片是由敏感栅等构成用于测量应变的元件，使用时将其牢固地粘贴在构件的测点上，构件受力后由于测点发生应变，敏感栅也随之变形而使其电阻发生变化，再由专用仪器测得其电阻变化大小，并转换为测点的应变值。
金属电阻应变片品种繁多，形式多样，常见的有丝式电阻应变片和箔式电阻应变片。
箔式电阻应变片是一种基于应变——电阻效应制成的，用金属箔作为敏感栅的，能把被测试件的应变量转换成电阻变化量的敏感元件。
应变片有很多种类。
一般的应变片是在称为基底的塑料薄膜（15-16μm）上贴上由薄金属箔材制成的敏感栅（3-6μm），然后再覆盖上一层薄膜做成迭层构造。
而应变片有很多分类方法：比如按材料分可分为：而按结构分可分为：单片，双片，特殊形状；按使用环境可分为：高温、低温、高压、磁场、水下；应变片的应用：应变片的应用十分广泛，可测量应变、应力、弯矩、扭矩、加速度、位移等物理量。
电阻应变片的种类电阻应变片是一种常见的传感器元件，用于测量物体的应变变化。
根据其结构和材料的不同，电阻应变片可以分为多种类型。
本文将介绍几种常见的电阻应变片。
第一种是金属电阻应变片。
金属电阻应变片由金属材料制成，常见的金属材料有铜、铝、钢等。
金属电阻应变片的特点是稳定性好、灵敏度高、温度影响小。
它们通常用于测量金属结构的应变变化，如桥梁、建筑物等。
金属电阻应变片的制作工艺相对简单，成本较低，因此被广泛应用于工程领域。
第二种是半导体电阻应变片。
半导体电阻应变片由半导体材料制成，常见的半导体材料有硅、锗等。
半导体电阻应变片的特点是灵敏度高、温度影响小、线性度好。
它们通常用于测量微小应变变化，如微机械系统、生物医学领域等。
半导体电阻应变片的制作工艺较为复杂，成本较高，因此主要应用于高精度测量领域。
第三种是薄膜电阻应变片。
薄膜电阻应变片由金属薄膜制成，常见的金属薄膜有铂、镍、铬等。
薄膜电阻应变片的特点是灵敏度高、响应速度快、适用于小尺寸测量。
它们通常用于测量微小应变变化，如电子设备、汽车工业等。
薄膜电阻应变片的制作工艺相对简单，成本适中，因此在工业领域得到广泛应用。
第四种是光纤电阻应变片。
光纤电阻应变片利用光纤传感技术，将光纤与电阻应变片相结合，实现对应变的测量。
光纤电阻应变片的特点是抗干扰能力强、测量范围广、适用于复杂环境。
它们通常用于测量大型结构的应变变化，如飞机、船舶等。
光纤电阻应变片的制作工艺较为复杂，成本较高，因此主要应用于高精度测量领域。
以上是几种常见的电阻应变片的种类。
不同的电阻应变片适用于不同的测量场景，选择合适的电阻应变片对于获得准确的测量结果至关重要。
随着科技的不断进步，电阻应变片的种类和性能也在不断提升，为各行各业的测量需求提供了更多选择。

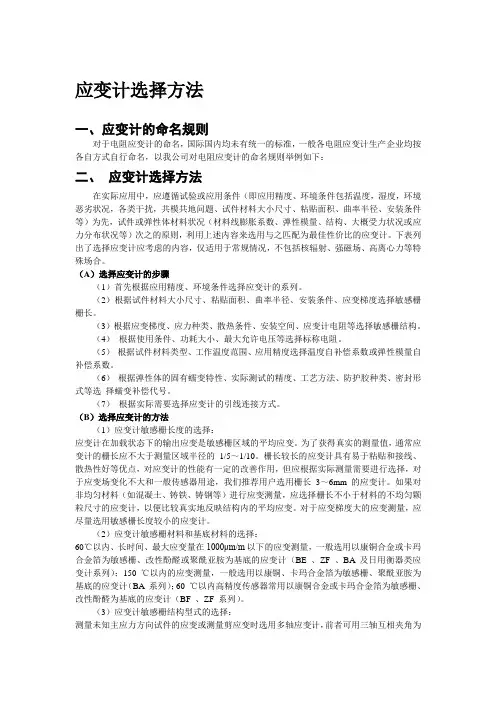

应变计选择方法一、应变计的命名规则对于电阻应变计的命名，国际国内均未有统一的标准，一般各电阻应变计生产企业均按各自方式自行命名，以我公司对电阻应变计的命名规则举例如下：二、应变计选择方法在实际应用中，应遵循试验或应用条件（即应用精度、环境条件包括温度，湿度，环境恶劣状况，各类干扰，共模共地问题、试件材料大小尺寸、粘贴面积、曲率半径、安装条件等）为先，试件或弹性体材料状况（材料线膨胀系数、弹性模量、结构、大概受力状况或应力分布状况等）次之的原则，利用上述内容来选用与之匹配为最佳性价比的应变计。
下表列出了选择应变计应考虑的内容，仅适用于常规情况，不包括核辐射、强磁场、高离心力等特殊场合。
（A）选择应变计的步骤（1）首先根据应用精度、环境条件选择应变计的系列。
（2）根据试件材料大小尺寸、粘贴面积、曲率半径、安装条件、应变梯度选择敏感栅栅长。
（3）根据应变梯度、应力种类、散热条件、安装空间、应变计电阻等选择敏感栅结构。
（4）根据使用条件、功耗大小、最大允许电压等选择标称电阻。
（5）根据试件材料类型、工作温度范围、应用精度选择温度自补偿系数或弹性模量自补偿系数。
（6）根据弹性体的固有蠕变特性、实际测试的精度、工艺方法、防护胶种类、密封形式等选择蠕变补偿代号。
（7）根据实际需要选择应变计的引线连接方式。
（B）选择应变计的方法（1）应变计敏感栅长度的选择：应变计在加载状态下的输出应变是敏感栅区域的平均应变。
为了获得真实的测量值，通常应变计的栅长应不大于测量区域半径的1/5～1/10。
栅长较长的应变计具有易于粘贴和接线、散热性好等优点，对应变计的性能有一定的改善作用，但应根据实际测量需要进行选择，对于应变场变化不大和一般传感器用途，我们推荐用户选用栅长3～6mm的应变计。
如果对非均匀材料（如混凝土、铸铁、铸钢等）进行应变测量，应选择栅长不小于材料的不均匀颗粒尺寸的应变计，以便比较真实地反映结构内的平均应变。
对于应变梯度大的应变测量，应尽量选用敏感栅长度较小的应变计。
1、应变片结构形式的选择根据应变测量的目的、被测试件的材料和其应力状态以及测量精度，选择应变片的形式，对于测试点应力状态是一维应力的结构，可的构件，应选用栅长大的应变片。
对于冲击载荷或高频动荷作用下的应变测量，还要考虑应变片的响应频率，如下表所示。
一般来说，应变片丝栅越小，测量精度越高，越能正确反映出被测量点的真实应变，因此，在加工精度可以保证的情况下，综合考虑各种因素影响，应变片的栅长小一些比大一些好。
表1各种栅长应变片的最高工作频率应变片栅长L（毫米） 1 2 5 10 20 25 50 可测频率F(千赫) 250，式中钢和铝C=5000米/秒，f，目前传感器生产中大多选用的应变片，但是由于大阻值应变片具有通过电流小、自热引起的温升低、持续工作时间长、动态测量信噪比高等优点，大阻值应变片应用越来越广。
且再要求告分辨率的电子天平重应用也是非常有利的。
因此，在不考虑价格因素的前提下，使用大阻值应变片，对提高传感器精度是有益的。
4、使用温度的选择使用环境温度对应变片的影响很大，应根据使用温度选用不同丝栅材料的应变片，国家标准中规定的常温应变片使用温度为－30～60ºC。
一般康铜合金的最高使用温度为300ºC 卡玛合金为450ºC，铁镍传感器生产厂由于原材料、粘接剂、贴片。
固化工艺的不同，在应变片选型时，必须进行蠕变匹配试验。
一般规律是同一种结构形式的传感器量程越小，传感器的蠕变越正，应该选用蠕变补偿序号更负的应变片来与之匹配长3～6mm的应变计。
如果对非均匀材料（如混凝土、铸铁、铸钢等）进行应变测量，应选择栅长不小于材料的不均匀颗粒尺寸的应变计，以便比较真实地反映结构内的平均应变。
对于应变梯度大的应变测量，应尽量选用敏感栅长度较小的应变计。
2、应变计敏感栅材料和基底材料的选择：60℃以内、长时间、最大应变量在1000μm/m以下的应变测量，一般选用以康铜合金或卡玛合金箔为敏感栅、改性酚醛或聚酰亚胺为时，可选用排列成串或成行的5～10个敏感栅的多轴应变计。
应变片测量原理应变片是一种常用的测量物体受力情况的传感器，其原理基于材料的应变-电阻效应。
在本文中，将详细介绍应变片测量原理。
一、应变片的定义和分类1. 应变片是一种基于材料的应变-电阻效应的传感器，通过测量材料在受力情况下所产生的形变来反映外部载荷作用下物体内部的应力情况。
2. 应变片可以分为金属薄膜型、金属箔型、半导体型等多种类型，其中金属薄膜型是最常见和广泛使用的一种。
二、金属薄膜型应变片原理1. 金属薄膜型应变片由一块金属箔片构成，其材料通常为铂-钯合金或镍铬合金等高精度合金。
在制作过程中，通过化学蚀刻或机械加工等方式将箔片切割成不同形状和尺寸，并在其表面涂覆上导电胶粘剂以增强导电性能。
2. 当外部载荷作用于被测物体时，其内部会产生相对位移和形变，导致应变片的形态和尺寸发生改变。
由于金属材料的应变-电阻效应，当应变片受到形变时，其电阻值也会随之发生变化。
3. 应变片的电阻值与其所受的应力或应变成正比关系，即当外部载荷作用增大时，其电阻值也会随之增大。
因此，通过测量应变片电阻值的变化可以反映出被测物体所受的载荷大小和方向。
三、金属薄膜型应变片测量方法1. 应变片通常需要与一定的电路连接才能实现测量功能。
在连接过程中，需要将应变片两端分别接入到一个稳定的直流电源和一个高精度电压表中，以便实现对其电阻值进行准确测量。
2. 在实际使用过程中，为了消除温度对测量结果产生的影响，通常还需要将被测物体和应变片共同置于一个温度控制器中，并保持恒定温度。
3. 当外部载荷作用于被测物体时，其内部会产生相对位移和形变。
这些形变会导致应变片所处位置上发生相应的应变，从而引起电阻值的变化。
通过测量应变片电阻值的变化，可以反映出被测物体所受的载荷大小和方向。
四、金属薄膜型应变片的优缺点1. 金属薄膜型应变片具有灵敏度高、响应速度快、精度高等优点，可以实现对物体受力情况进行高精度的测量。
2. 但是，金属薄膜型应变片也存在一些缺点，如易受温度和湿度等环境因素影响、使用寿命短等问题。
应变计选择方法一、应变计的命名规则对于电阻应变计的命名，国际国内均未有统一的标准，一般各电阻应变计生产企业均按各自方式自行命名，以我公司对电阻应变计的命名规则举例如下：二、应变计选择方法在实际应用中，应遵循试验或应用条件（即应用精度、环境条件包括温度，湿度，环境恶劣状况，各类干扰，共模共地问题、试件材料大小尺寸、粘贴面积、曲率半径、安装条件等）为先，试件或弹性体材料状况（材料线膨胀系数、弹性模量、结构、大概受力状况或应力分布状况等）次之的原则，利用上述内容来选用与之匹配为最佳性价比的应变计。
下表列出了选择应变计应考虑的内容，仅适用于常规情况，不包括核辐射、强磁场、高离心力等特殊场合。
（A）选择应变计的步骤（1）首先根据应用精度、环境条件选择应变计的系列。
（2）根据试件材料大小尺寸、粘贴面积、曲率半径、安装条件、应变梯度选择敏感栅栅长。
（3）根据应变梯度、应力种类、散热条件、安装空间、应变计电阻等选择敏感栅结构。
（4）根据使用条件、功耗大小、最大允许电压等选择标称电阻。
（5）根据试件材料类型、工作温度范围、应用精度选择温度自补偿系数或弹性模量自补偿系数。
（6）根据弹性体的固有蠕变特性、实际测试的精度、工艺方法、防护胶种类、密封形式等选择蠕变补偿代号。
（7）根据实际需要选择应变计的引线连接方式。
（B）选择应变计的方法（1）应变计敏感栅长度的选择：应变计在加载状态下的输出应变是敏感栅区域的平均应变。
为了获得真实的测量值，通常应变计的栅长应不大于测量区域半径的1/5～1/10。
栅长较长的应变计具有易于粘贴和接线、散热性好等优点，对应变计的性能有一定的改善作用，但应根据实际测量需要进行选择，对于应变场变化不大和一般传感器用途，我们推荐用户选用栅长3～6mm的应变计。
如果对非均匀材料（如混凝土、铸铁、铸钢等）进行应变测量，应选择栅长不小于材料的不均匀颗粒尺寸的应变计，以便比较真实地反映结构内的平均应变。
对于应变梯度大的应变测量，应尽量选用敏感栅长度较小的应变计。
（2）应变计敏感栅材料和基底材料的选择：60℃以内、长时间、最大应变量在1000μm/m以下的应变测量，一般选用以康铜合金或卡玛合金箔为敏感栅、改性酚醛或聚酰亚胺为基底的应变计（BE 、ZF 、BA 及日用衡器类应变计系列）；150 ℃以内的应变测量，一般选用以康铜、卡玛合金箔为敏感栅、聚酰亚胺为基底的应变计（BA 系列）；60 ℃以内高精度传感器常用以康铜合金或卡玛合金箔为敏感栅、改性酚醛为基底的应变计（BF 、ZF 系列）。
（3）应变计敏感栅结构型式的选择：测量未知主应力方向试件的应变或测量剪应变时选用多轴应变计，前者可用三轴互相夹角为45°，或60°，或120°等的应变计，后者用夹角为9 0 °的二轴应变计；测量已知主应力方向试件的应变时，可选用单轴应变计；用于压力传感器的应变计可选用圆形敏感栅的多轴应变计；测量应力分布时，可选用排列成串或成行的5～10个敏感栅的多轴应变计。
应变计电阻多轴应变计；测量应力分布时，可选用排列成串或成行的5～10个敏感栅的多轴应变计。
（4）栅间距的选择我公司生产的双轴应变计的栅间距一般有L6＝ 6.0，L68=6.8，L7=7.0，L8=8.0，L0=10.5，L2=12.0，L4=14.0等，用户可根据需要自由选择不同栅间距的应变计。
（5）应变计电阻的选择：应变计电阻的选择应根据应变计的散热面积、导线电阻的影响、信噪比、功耗大小来选择。
对于传感器一般推荐选用350Ω、1000Ω电阻的应变计。
对于应力分布试验、应力测试、静态应变测量等，应尽量选用与仪器相匹配的阻值，一般推荐选用120Ω、350Ω的应变计。
（6）极限工作温度的选择此温度表示应变计的极限工作温度，在极限工作温度不高于℃时，一般在我们的产品命名中将省略此项。
（7）温度及弹性模量自补偿系数的选择应变计温度及弹性模量自补偿系数的选择可参照温度自补偿功能及弹性模量自补偿功能中所述来进行选择。
（8）蠕变标号的选择应变计型号中N※、T※为蠕变标号，标号不同，蠕变值不同，其规律是：相邻标号之间实际蠕变值相差0.01～0.015%FS/30min。
用户在选择应变计蠕变标号时可参照蠕变自补偿功能中所述的选用方法（9）接线方式的选择我公司生产的电阻应变计有多种接线方式，分为：①标准引线方式，BQ、BA、BB、ZF、ZCF、ZFF系列和结构形式为KA、BA、CA、BC、CB、CC、FD、AA-W、HA-W的应变计接线方式为圆柱状引线；BE、BF、BCF、BFF、RNF、RBF系列应变计接线方式为带状引线。
引线长度除HA系列的带状引线为25±2mm，其余均为30±3mm。
②带状引线方式，HA系列的引线长度为25mm和其余应变计引线长度为30mm时，型号中不必体现引线，除此以外，必须注明引线长度。
③其它引线方式，如漆包线、高温导线等。
（C）常用应变计参数选择时考虑的内容：进行应变测量或制造传感器时都必须根据实际情况选择应变计。
如下表列出了选择应变计参数应考虑的内容，仅适用于常规情况，不包括核辐射、强磁场、高离心力等特殊场合。
或弹性模量自补偿系数6 蠕变补偿代号 1.弹性体固有蠕变2.防护胶3.密封形式4.工艺方法5.所需精度应变计术语及应变计材料介绍一、电阻应变计主要结构及各部分名称如图所示：二、电阻应变计材料（1）敏感栅材料电阻应变计的敏感栅是用合金材料制成。
敏感栅在应变计中实现应变电阻转换，是决定应变计工作特性的主要部分。
本公司主要使用的有康铜箔材、卡玛箔材，此外还有退火康铜箔材。
（2）基底材料（a）纸制造电阻应变计的纸，一般为厚度小于0.06mm的棉纸、拷贝纸、卷烟纸或脱脂的电容器用纸等。
（b）胶膜目前，普遍用于制造应变计的胶膜是用不同成分的有机树脂制成。
它们的厚度约为0.02～0.04mm。
本公司常用的胶膜材料有改性酚醛树脂，聚酰亚胺树脂，环氧树脂，环氧－酚醛树脂等。
它们既可用于基底材料，又可用于粘结剂材料。
如果在有机树脂中加入玻璃纤维或其它纤维材料，则可增加胶膜的弹性模量和机械强度；减小蠕变；提高疲劳寿命；增大测量应变范围；提高材料耐温范围。
（c）浸胶玻璃纤维布玻璃纤维布是一种耐湿、耐热和电绝缘性好、机械强度高且质地柔软的材料。
浸胶玻璃纤维布是采用厚度不大于0.025mm的无碱玻璃纤维布，将粘结剂均匀涂覆在它的上面固化而成，其厚度约为0.04～0.05mm。
这种基底材料适用于制造低温、中温、高温应变计。
BHB、BAM、BAB250℃应变计命名规则BHB、BAM、BAB250℃应变计简介一、应变计命名二、特点简介1.BHB系列应变计简介进口玻璃纤维增强环氧基底，蠕变和回零性能优异，吸湿率低≤0.5%，耐湿热性好,湿热稳定性≤45PPM，响应速度快，适用于C3级及以上传感器。
主要技术指标基底厚度（um）32±5密封层厚度（um）20±2基底材料玻璃纤维增强环氧树脂敏感栅材料康铜箔典型电阻值（Ω）120，350，1000对平均电阻值公差（%）≤±0.15灵敏系数 2.00～2.20灵敏系数分散（%）≤±1使用温度范围（℃）-30～+80温度自补偿系数9，11，16，23，27温度补偿精度（um/m/℃）0.5绝缘电阻（MΩ）10000应变极限 2.0％疲劳寿命（±1000）100000002.BAM系列应变计简介特种聚酰亚胺薄膜基底，厚度薄，抗湿热性优异，湿热稳定性≤35PPM，吸湿率低≤0.6%，蠕变和回零佳，性能一致优异，有一定韧性，粘贴方便，适用于C3级及以上传感器。
主要技术指标3.BAB250℃系列应变计简介进口玻璃纤维增强聚酰亚胺基底，耐热性好，绝缘性强，基底薄，稳定可靠，适用于250℃以内高精度构件应力分析和传感器。
主要技术指标三、使用注意事项1.BHB系列、BAM系列应变计贴片可选用我公司配套的高性能环氧贴片胶：H-600、H-610；2.客户在焊接引线时，请注意控制温度和焊接时间，应迅速焊接，避免高温对应变计焊端产生损伤，降低绝缘强度。
推荐焊接温度280℃，不超过330℃。
3. BHB、BAB系列应变计基底较脆，使用时应小心夹持，请注意轻拿轻放，避免损伤应变计。
4. 如用户有特殊引线焊接要求，请按应变计的命名规则说明相应接线方式。
电阻应变计参数一、敏感栅电阻两焊点之间的电阻为敏感栅电阻。
敏感栅电阻的选择应根据应变计的散热面积、导线电阻的影响、信噪比、功耗大小来选择。
对于传感器一般推荐选用350Ω、1000Ω电阻的应变计。
应变计电阻大，可以减小导线电阻对电路灵敏度的影响，并能提高电路的信噪比。
然而，在面积有限的情况下，若阻值太高，则应变计的栅条应特别细，对任何一点划痕、针孔、缺口都比较敏感，与基底的粘结力也将下降，稳定性变差，给制造和使用都带来一定的困难。
我公司提供常用应变计的电阻值有：60Ω、120Ω、350Ω、500Ω、600Ω、650Ω、750Ω、1000Ω、1100Ω、2000Ω等。
二、敏感栅栅长应变片中把应变量变换成电量部分的长度，如图1所示。
栅长是应变计选择的一个重要参数。
应变计的输出是敏感栅覆盖面积内的平均应变，在应力集中区域，峰值应变常局限在很小的区域内，若选用较大栅长的应变计，将造成明显的测量误差，如图2曲线图所示，对于传感器则灵敏度下降。
然而，过小栅长的应变计（如栅长小于3mm），许多性能将下降,尤其是应变极限蠕变、静态测量稳定性以及疲劳寿命等。
较长的应变计有许多优点，如易于粘贴和接线，散热性好，单位面积上的功耗小。
这对于在塑料和其它热传递性能不佳的试件上使用的应变计来说是十分重要的。
散热不良，将造成敏感栅、基底、粘结剂和试件表面的局部高温，从而严重影响应变计的性能和精度。
此外，对于非均匀材料，如混凝土、铸铁、铸钢等，一般要求栅长大于材料的不均匀尺寸，才能比较真实的反映结构内的平均应变。
然而，栅长也不是越长越好。
过长的应变计性能改善并不多，粘贴质量不易保证，而且过短或过长的应变计成本较高。
综上所述，应用于金属材料上的测量，一般都选择栅长为3～6mm的应变计。
三、应变计的敏感栅结构型式及图样敏感栅结构形状包括敏感栅的形状、数目和方向，横栅尺寸，焊端的形状及分布，敏感栅的横向宽度等，现以中航电测仪器股份有限公司应变计分类方法来做介绍：可分为单轴应变计，多轴应变计和复式应变计。
（1）单轴应变计的主要特征是具有单一敏感栅，用于测量敏感栅轴线方向应变。
结构型式有“AA”和“AB”两种。
其中“AA”的敏感栅为单轴水平方向结构型式；“AB”为单轴45°敏感栅结构型（2）双栅应变计的主要特征是有两个敏感栅，两栅轴向相互成90°或0°，一般情况下，使用这些应变计必须事先预知其应力或应变方向。
