第三章炉类第一节加热炉炉型加热炉是石油化工生产装置的关键设备之一,具有高温换热和燃料燃烧火焰传热等特点。

目前国内外已广泛采用和推荐的炉型较多,每一种炉型都有各自不同的特点和不同的适用范围。

本章仅对石油化学工业广泛使用的加热炉炉型作一介绍。

加热炉主要由辐射室、对流室、燃烧器、废热锅炉和通风系统五大部分组成。

除石油化工所用的特殊的高温高压炉外,一般按炉体外形结构型式可分为圆筒加热炉,立式加热炉、箱式加热炉、梯台加热炉、斜顶加热炉等。

还可按工艺用途、炉管排列和燃烧方式等方法进行分类。

一、圆筒加热炉圆筒加热炉具有炉体紧凑,结构简单, 占地面积小, 施工方便和投资省等特点, 广泛用于中小型石油化工厂的加热操作单元中,除此还常用于医药、石油、国防、纺织和冶金等行业。

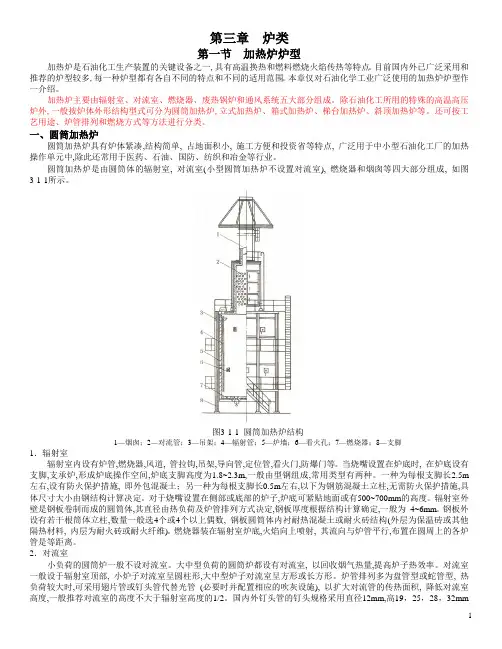

圆筒加热炉是由圆筒体的辐射室, 对流室(小型圆筒加热炉不设置对流室), 燃烧器和烟囱等四大部分组成, 如图3-1-1所示。

图3-1-1 圆筒加热炉结构1—烟囱；2—对流管；3—吊架；4—辐射管；5—炉墙；6—看火孔；7—燃烧器；8—支脚1．辐射室辐射室内设有炉管,燃烧器,风道, 管拉钩,吊架,导向管,定位管,看火门,防爆门等。

当烧嘴设置在炉底时, 在炉底设有支脚,支承炉,形成炉底操作空间,炉底支脚高度为1.8~2.3m,一般由型钢组成,常用类型有两种。

一种为每根支脚长2.5m 左右,设有防火保护措施, 即外包混凝土；另一种为每根支脚长0.5m左右,以下为钢筋混凝土立柱,无需防火保护措施,具体尺寸大小由钢结构计算决定。

对于烧嘴设置在侧部或底部的炉子,炉底可紧贴地面或有500~700mm的高度。

辐射室外壁是钢板卷制而成的圆筒体,其直径由热负荷及炉管排列方式决定,钢板厚度根据结构计算确定,一般为4~6mm。

钢板外设有若干根筒体立柱,数量一般选4个或4个以上偶数, 钢板圆筒体内衬耐热混凝土或耐火砖结构(外层为保温砖或其他隔热材料, 内层为耐火砖或耐火纤维)。

本文由ahutony贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

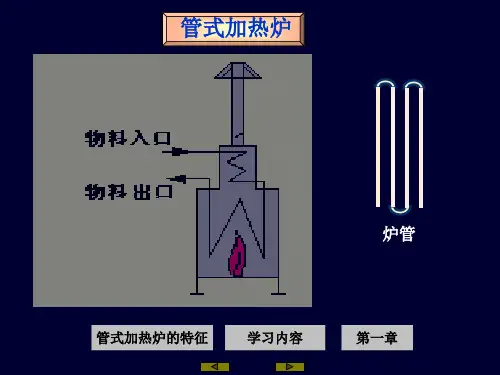

石油化工管式工艺加热炉简介郑战利管式加热炉在一个有衬里的密闭体内设置有大量的相互连接的优质或合金无缝钢管，被加热介质在一连串的无缝钢管内以很高流速通过，燃料在密闭体内燃烧产生高温烟气，高温烟气通过辐射、对流和传导把热量传给被加热介质，把被加热介质加热到生产工艺规定的温度或完成一定的化学反应深度；这类设备统称为管式加热炉。

管式加热炉的范畴包含热水和蒸汽锅炉、热载体加热炉、油田水套炉、输油管道加热炉、炼油和石化生产装置的工艺加热炉等。

今天我们所讲的管式加热炉是炼油和石油化工生产装置的工艺加热炉，简称为石化工艺加热炉。

石化工艺加热炉的主要特点是1.被加热介质为易燃、易爆的液体或气体，且温度和压力较高。

操作条件苛刻。

安全运行要求高。

2. 加热方式为明火加热。

3. 长周期连续生产。

4. 所用燃料为液体或气体燃料。

管式加热炉应满足的要求1. 完成一定的传热任务，燃料耗量少、需要的传热面积小。

2. 被加热介质不受局部过热。

3. 在纯加热型管式加热炉中，被加热介质无分解或仅有极少量分解。

4. 在加热—反应型管式加热炉中，保证被加热介质的反应深度达到生产工艺要求，且炉管中结焦量最少。

5. 安全、稳定、连续运行周期在3~5年。

6. 排烟中的有害物含量和噪声必须符合国家标准规定。

管式加热炉的主要操作参数1、有效热负荷：为各种被加热介质从体系入口状态到出口状态所吸收的能量之和，它等于供给能量与损失能量之差， Kw2、排烟损失热量：排出体系的烟气带走的热量。

Kw3、燃料不完全燃烧损失热量：由于燃烧设备及燃烧工况等原因造成燃料没有完全燃烧而未能释放出的反应热。

Kw4、散热损失热量：体系内所有设备及管线表面向周围环境中散失的热量。

Kw5、附属设备能耗：鼓风机、引风机、吹灰器、热载体循环泵等辅助设备所耗掉的能量，按供给这些设备的能量计算。

油田常用火筒式加热炉简介一、火筒式加热炉的概念1. 火筒式加热炉在金属圆筒壳体内设置火筒传递热量的一种加热炉，称为火筒式加热炉。

火筒式加热炉分为火筒式直接加热炉和火筒式间接加热炉。

2. 火筒式直接加热炉被加热介质在壳体内由火筒直接加热的火筒式加热炉，称为火筒式直接加热炉，简称火筒炉（包括具有加热和其他功能的合一装置）。

可抽式微正压加热炉（含第一代产品微正压加热炉），实际从大的概念上说都是属于火筒式直接加热炉。

他与传统火筒炉相比，一个是负压燃烧，一个是微压燃烧。

传统火筒炉所需的动力是靠烟囱的抽力来实现的，而且烟囱提供的抽力又有限，所以烟囱一方面要做得很高，且烟气通道还要截面大，以最大限度地降低烟气阻力，这样炉子才好烧，这就是为什么火筒炉烟火管很粗，炉子负荷大时不得不做成双火筒结构的原因，这种烟型在满足烟气的露点腐蚀时，热效率低（85%），耗钢量大，不易实现燃烧的自动控制，因为两个火筒的燃烧互相影响。

微正压加热炉所需的动力是靠鼓风机提供的，烟囱不需要很高，烟气流速快，可以采用组烟管束，在同样满足烟气露点腐蚀的情况下，热效率高（90%），耗钢量小，且一般为单火筒结构，容易实现燃烧的自动控制。

3. 火筒式间接加热炉被加热介质在壳体内的盘管(由钢管和管件组焊制成的传热元件)中，由中间载热体加热，而中间载热体由火筒直接加热的火筒式加热炉，称为火筒式间接加热炉。

壳体中间载热介质为水（水不发生相变）的火筒式间接加热炉，简称水套炉。

壳体内的压力小于1个大气压（具有一定的真空度）中间载热介质也为水，水受火筒加热后变为水蒸汽（水发生相变，水蒸汽温度小于100度）的火筒式间接加热炉，简称真空炉。

壳体中间载热介质为其它易发生相变的介质时的火筒式间接加热炉，简称热媒炉。

二、火筒式加热炉的结构1．火筒式加热炉（含二合一装置）1—烟气取样口；2—烟囱；3—烟囱附件；4—介质出口；5—壳体；6—安全阀；7—压力表；8—火筒；9—检查孔；10—介质进口分配管；11—排污口；12—燃烧器；13—阻火器；14—防爆门图1 火筒炉结构示意图2. 水套炉1—烟气取样口；2—烟囱；3—烟囱附件；4-—壳体；5—花板；6—盘管；7—安全阀；8—压力表；9—测温口；10—检查孔；11—排污口；12—火筒；13—液位计；14—燃烧器；15—阻火器；16—防爆门图2 水套炉结构示意图3. 真空炉真空炉在结构上与水套炉很相似，热媒一个是水一个是水蒸汽，一个热效率高一个热效率低，一个结构大一个结构小。

一、加热炉结构型式胜利油田加热炉的主要结构型式有火筒式间接加热炉和管式加热炉两种。

水套炉属于火筒式间接加热炉，外部为金属壳体，壳内介质为水，壳体内部设置火筒、炉管，火焰加热水套中的水，通过水间接加热炉管内的原油。

管式炉在炉膛内布置炉管，直接加热炉管以达到加热管内介质的一种型式。

油田近年来推广应用的超导热管加热炉、真空加热炉、分体式相变加热炉属于火筒间接加热炉，其基本原理与水套加热炉基本相同，只是使用的传热介质和结构型式有所不同，设计热效率较高，运行热效率理想。

燃烧器主要采用进口燃烧器、并配备了控制调节系统，能够低氧燃烧，并具有一定的可调性，保证了加热炉的经济运行。

管式加热炉主要有直接加热原油的快装管式炉和间接加热的热媒炉，快装管式加热炉用于加热流量稳定的低含水原油具有较大优势；热媒炉在自动化控制方面具有优势，但运行成本和维护费用高，需要配套热媒循环动力系统、换热器、热力管网，系统配套费用高，而且热媒性质发生变化后需要更换，增加设备运行费用；适用于热源要求比较多，温度要求较高的场所。

加热炉工作过程就是将燃料的化学能转换为热能。

加热炉主要由两大部分组成。

一是燃烧系统、二是热交换系统。

热交换系统，通过各种受热面将燃料燃烧的化学能交换给工质（被加热介质）。

主要是水套、火筒、管束等。

燃烧系统是燃料的燃烧设备总称，它由给料供应系统、燃烧器、炉膛、送引风系统，尾部烟道等组成；不管何种结构型式的加热炉，其热交换系统要求有足够的传热面积，较好的传热效果，运行过程中尽量减少结垢，降低排烟温度这一运行指标。

燃烧系统要求有较好的调节性能和低氧燃烧特性，以达到控制过剩空气系数运行指标。

加热炉热效率的高低主要取决于结构设计合理，有利于燃烧系统发挥作用，同时传热面积要足以满足热负荷的要求；运行过程中要及时调整工况，经济运行。

二、油田加热炉总体运行情况胜利油田加热炉运行效率总体水平逐年提高，主要是近几年油田不断加大技术改造力度，加强加热炉的更新改造，同时也投产了部分新型加热炉。

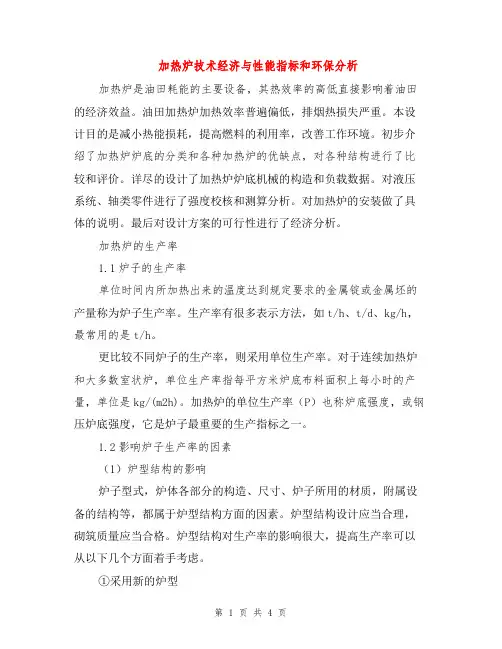

加热炉技术经济与性能指标和环保分析加热炉是油田耗能的主要设备，其热效率的高低直接影响着油田的经济效益。
