小开口加强 小开口 ---- 口框(刚框、围框)式加强。 这类开口,对机身纵向构件一般没有影响,为传剪,一般在 开口周围加上一圈截面具有抗弯能力的口框(可以是组合式,也 可以是整体刚框)
小开口刚框受力分析
1)利用对称原理: 结构对称,载荷为反对称时,在对称轴处只有反对称 内力Q, 而M, N=0 2)根据分离体平衡图,可求出
2) 受轴力口盖:
(1)口盖既能受剪、又能受轴力,所以 口盖上一般布置有加强型材(方向与 原有长桁方向、位置一致),它完全 能替代原结构受力。 受剪口盖上也可能布置有加强型材,但其作用主要是保证 口盖刚度,型材方向可能与长桁不一致
(2)连接:不仅要有连接基体蒙皮与口盖板的螺栓,
而且应有直接把承受轴向力的构件连接的螺栓。

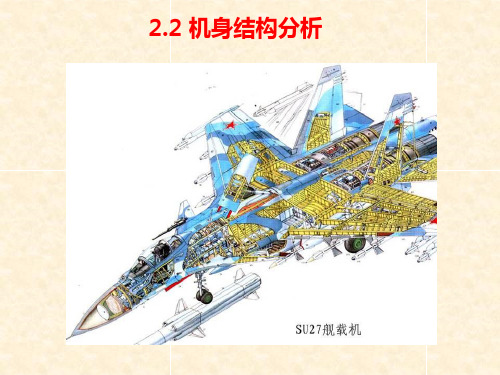

(一)开口 大、中、小(相对部件尺寸而言) 对机身:D 对机翼:B
小开口:可能在两长桁之间,不打断长桁,或只打断 个别长桁;
中开口: 可能打断几根长桁; 大开口:可能整个翼箱宽度壁板或很大比例宽度的壁板 被开口。
(二)口盖: 1. 受力口盖 受剪口盖; 受轴力口盖。 1) 受剪口盖: (1)口盖本身能受剪(有足够的强度、刚度); (2)且在连接处应能把剪力扩散成分布剪流 , 一般用为数较多的托板螺帽、螺栓连; (3)它能取代原有基体受剪。
三.基体结构受剪时 如蒙皮受Mt qt,梁腹板受Q qQ 时开口区的加强。 传力路线有何变化? 即研究开口对传力的影响 需加什么构件? 原有元件受力情况变化? 启发问题:在受力分析中我们曾用的几种方法? (1) 传力路线:一个个分离体画,作用M,Q,N三种内力 ---把小开口的分析结果和方法延伸一下。 (2) 直接用数值解 (3) 用加自身平衡力系的方法,使两种典型情况的叠加符合 实际情况,考虑开口后相当于那一块蒙皮上剪流应为0。
