扫描探针显微镜原理及其应用1

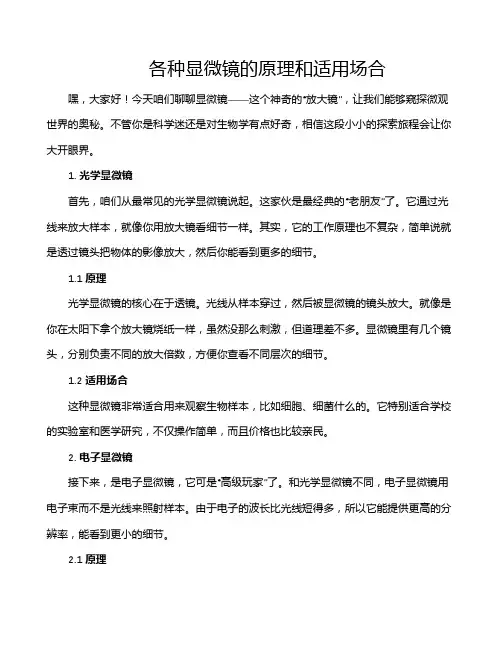

各种显微镜的原理和适用场合嘿，大家好！今天咱们聊聊显微镜——这个神奇的“放大镜”，让我们能够窥探微观世界的奥秘。

不管你是科学迷还是对生物学有点好奇，相信这段小小的探索旅程会让你大开眼界。

1. 光学显微镜首先，咱们从最常见的光学显微镜说起。

这家伙是最经典的“老朋友”了。

它通过光线来放大样本，就像你用放大镜看细节一样。

其实，它的工作原理也不复杂，简单说就是透过镜头把物体的影像放大，然后你能看到更多的细节。

1.1 原理光学显微镜的核心在于透镜。

光线从样本穿过，然后被显微镜的镜头放大。

就像是你在太阳下拿个放大镜烧纸一样，虽然没那么刺激，但道理差不多。

显微镜里有几个镜头，分别负责不同的放大倍数，方便你查看不同层次的细节。

1.2 适用场合这种显微镜非常适合用来观察生物样本，比如细胞、细菌什么的。

它特别适合学校的实验室和医学研究，不仅操作简单，而且价格也比较亲民。

2. 电子显微镜接下来，是电子显微镜，它可是“高级玩家”了。

和光学显微镜不同，电子显微镜用电子束而不是光线来照射样本。

由于电子的波长比光线短得多，所以它能提供更高的分辨率，能看到更小的细节。

2.1 原理简单说，电子显微镜的工作原理是利用电子束扫描样本，然后通过探测器来形成图像。

你可以把它想象成一种“电子摄影机”，但是拍摄的对象是微观世界。

电子束穿过样本后，会产生各种不同的信号，这些信号经过处理后，就形成了我们看到的高清图像。

2.2 适用场合电子显微镜非常适合用来研究纳米级的材料、细胞内部结构，甚至是病毒。

它的分辨率高得惊人，所以通常用于科学研究、材料分析以及医学诊断领域。

可是，它的操作复杂、价格不菲，所以一般都在研究机构和高端实验室见到。

3. 共聚焦显微镜接下来是共聚焦显微镜，它可以说是光学显微镜的“进阶版”。

这种显微镜特别厉害的地方在于它能用激光光源来扫描样本，并且能在样本的不同层次上获取清晰的图像。

3.1 原理共聚焦显微镜利用激光扫描样本，并用特殊的探测器收集图像。

扫描探针显微镜原理及其应用扫描探针显微镜的历史General term of a type microscope, which performs surface formobservation in minute domain by detecting the physics propertiesbetween probe and sample .STM (1981 invention 1987 utilization) AFM (1986 invention 1990 utilization)DFM （Dynamic Force Mode ）FFM (Friction Force Microscope)MFM (Magnetic Force Microscope)VE-AFM (Viscoelasticity AFM)KFM (Surface potential)SNOMProbeSample surfacephysical interaction10 mm 10μm10 nm10 nm 10 mmX,Y resolution/m10μmZ r e s o l u t i o n /mSEM Optical Microscope10 pmSPMTEM扫描探针显微镜与其他显微镜在分辨能力上的比较0.2nm800μm 15μmReference ：NIKKEI MICRDEVICES 86.11High Resolution in 3D imageAtomic Image （HOPG）STM（～2nm□）Magnet-Optical DiskMFM（10μm□）Lung cancer cell among culture solution DFM（100μm□）AFM Lithography by oxidization with elec. fieldVector Scan（1μｍ□）~ In Air ，High Vacuum ，Liquid ，Heat ，Cool ，Magnetic Field扫描探针显微镜的优势Observation・Analysis ⇒ProcessingTopography & Physical propertyMeasurement in various environmentBeforeAfter扫描探针显微镜原理标准配置功能♦Contact AFM（接触式原子力模式）♦DFM (动态力模式，包括非接触式和间歇接触式原子力模式)♦Phase Mode（相位模式）♦FFM (摩擦力模式)♦MFM (磁力模式)♦Vector Scan（矢量扫描，纳米刻蚀）♦Force vs Distance Curve (力曲线测量模式)Contact AFM（Atomic Force Microscope）DFM（Dynamic Force Mode）PZTDFM／PhasePZT Cantilever PZTSPIMFM（Magnetic Force Microscope）CantileverPZTPZTSPISurface Processing by SPM (Vector Scan)BeforeprocessingCantileverDirection of scanningElectrolyticoxidationAfterprocessingSPI扫描探针显微镜原理物理特性测量♦VE-AFM/VE-DFM (微区粘弹性测量模式)♦LM-FFM (切向调制摩擦力测量模式)♦Surface Potential Microscope KFM(表面电位势测量模式KFM)♦Piezo Response Mode（压电响应模式）SPIVE-AFM/DFM （微粘弹性模式）【测量原理】在AFM 模式下，使扫描器边产生Z 方向微小振动，边加一定周期的力在样品上，将这时的悬臂的弯曲振幅影象化，以测量粘弹性的表面分布。

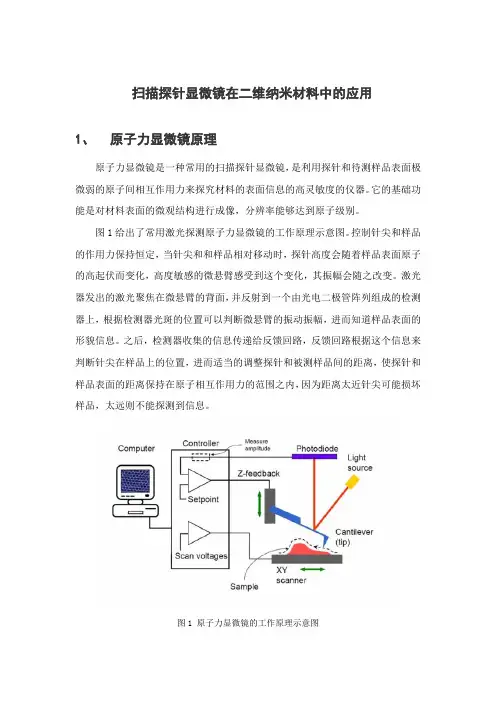

扫描探针显微镜在二维纳米材料中的应用1、原子力显微镜原理原子力显微镜是一种常用的扫描探针显微镜，是利用探针和待测样品表面极微弱的原子间相互作用力来探究材料的表面信息的高灵敏度的仪器。

它的基础功能是对材料表面的微观结构进行成像，分辨率能够达到原子级别。

图1给出了常用激光探测原子力显微镜的工作原理示意图。

控制针尖和样品的作用力保持恒定，当针尖和和样品相对移动时，探针高度会随着样品表面原子的高起伏而变化，高度敏感的微悬臂感受到这个变化，其振幅会随之改变。

激光器发出的激光聚焦在微悬臂的背面，并反射到一个由光电二极管阵列组成的检测器上，根据检测器光斑的位置可以判断微悬臂的振动振幅，进而知道样品表面的形貌信息。

之后，检测器收集的信息传递给反馈回路，反馈回路根据这个信息来判断针尖在样品上的位置，进而适当的调整探针和被测样品间的距离，使探针和样品表面的距离保持在原子相互作用力的范围之内，因为距离太近针尖可能损坏样品，太远则不能探测到信息。

图1 原子力显微镜的工作原理示意图根据针尖与样品之间的相互作用力是斥力还是引力，原子力显微镜的工作模分为为以下三类：1）接触模式（Contact Mode，CM)扫描过程中，针尖与样品表面原子的距离很近，相互作用力处于排斥区。

大约10-10～10-6N。

这时针尖就有可能破环样品的表面因此这种模式比较适合硬度高的样品。

高分辨的原子力显微镜使用这种模式，能够将分辨率提升到原子级别。

2）非接触模式（Non-contact Mode，NCM)非接触模式下，针尖与样品表面原子的距离相对较远（5～10 nm），作用力处于引力区（10-12 N），不会损坏样品，适用于硬度低的材料表面表征。

3）敲击模式（Tapping Mode，TM）针尖通过悬臂梁的振动周期性地敲击样品表面。

针尖和样品作用力的范围在接触模式和非接触模式之间，不会损伤样品表面，适于扫描硬度低的、易碎的或粘性样品。

2、原子力显微镜在二维材料中的应用原子力显微镜是目前二维材料精确的厚度测量和层数判断最主要的仪器，同时也是高精度判断二维材料表面形貌信息的仪器。

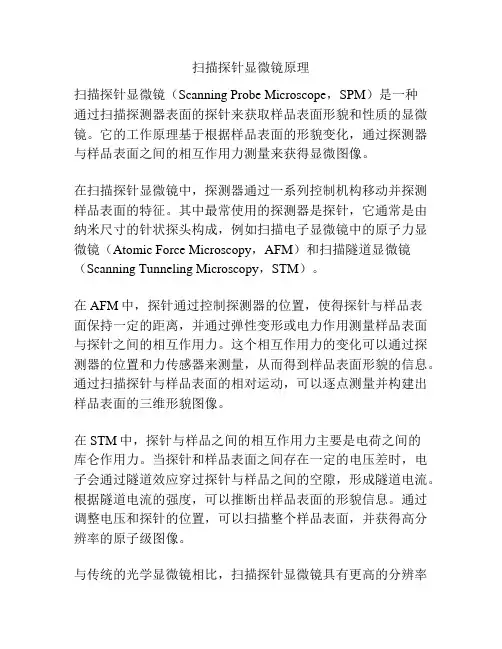

扫描探针显微镜原理扫描探针显微镜（Scanning Probe Microscope，SPM）是一种通过扫描探测器表面的探针来获取样品表面形貌和性质的显微镜。

它的工作原理基于根据样品表面的形貌变化，通过探测器与样品表面之间的相互作用力测量来获得显微图像。

在扫描探针显微镜中，探测器通过一系列控制机构移动并探测样品表面的特征。

其中最常使用的探测器是探针，它通常是由纳米尺寸的针状探头构成，例如扫描电子显微镜中的原子力显微镜（Atomic Force Microscopy，AFM）和扫描隧道显微镜（Scanning Tunneling Microscopy，STM）。

在AFM中，探针通过控制探测器的位置，使得探针与样品表面保持一定的距离，并通过弹性变形或电力作用测量样品表面与探针之间的相互作用力。

这个相互作用力的变化可以通过探测器的位置和力传感器来测量，从而得到样品表面形貌的信息。

通过扫描探针与样品表面的相对运动，可以逐点测量并构建出样品表面的三维形貌图像。

在STM中，探针与样品之间的相互作用力主要是电荷之间的库仑作用力。

当探针和样品表面之间存在一定的电压差时，电子会通过隧道效应穿过探针与样品之间的空隙，形成隧道电流。

根据隧道电流的强度，可以推断出样品表面的形貌信息。

通过调整电压和探针的位置，可以扫描整个样品表面，并获得高分辨率的原子级图像。

与传统的光学显微镜相比，扫描探针显微镜具有更高的分辨率和更强的表面灵敏度。

它不依赖于样品的透明性或反射性，可以用于观察各种类型的样品，包括生物样品、纳米材料和表面结构复杂的材料等。

因此，扫描探针显微镜在材料科学、生物学和纳米技术等领域具有广泛的应用前景。

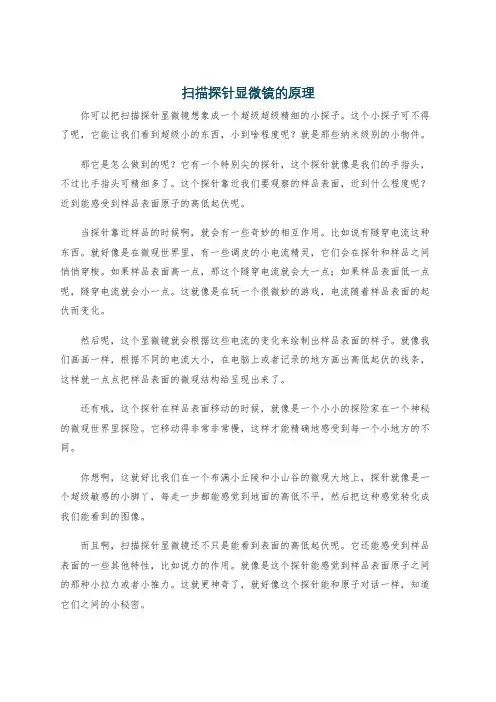

扫描探针显微镜的原理你可以把扫描探针显微镜想象成一个超级超级精细的小探子。

这个小探子可不得了呢，它能让我们看到超级小的东西，小到啥程度呢？就是那些纳米级别的小物件。

那它是怎么做到的呢？它有一个特别尖的探针，这个探针就像是我们的手指头，不过比手指头可精细多了。

这个探针靠近我们要观察的样品表面，近到什么程度呢？近到能感受到样品表面原子的高低起伏呢。

当探针靠近样品的时候啊，就会有一些奇妙的相互作用。

比如说有隧穿电流这种东西。

就好像是在微观世界里，有一些调皮的小电流精灵，它们会在探针和样品之间悄悄穿梭。

如果样品表面高一点，那这个隧穿电流就会大一点；如果样品表面低一点呢，隧穿电流就会小一点。

这就像是在玩一个很微妙的游戏，电流随着样品表面的起伏而变化。

然后呢，这个显微镜就会根据这些电流的变化来绘制出样品表面的样子。

就像我们画画一样，根据不同的电流大小，在电脑上或者记录的地方画出高低起伏的线条，这样就一点点把样品表面的微观结构给呈现出来了。

还有哦，这个探针在样品表面移动的时候，就像是一个小小的探险家在一个神秘的微观世界里探险。

它移动得非常非常慢，这样才能精确地感受到每一个小地方的不同。

你想啊，这就好比我们在一个布满小丘陵和小山谷的微观大地上，探针就像是一个超级敏感的小脚丫，每走一步都能感觉到地面的高低不平，然后把这种感觉转化成我们能看到的图像。

而且啊，扫描探针显微镜还不只是能看到表面的高低起伏呢。

它还能感受到样品表面的一些其他特性，比如说力的作用。

就像是这个探针能感觉到样品表面原子之间的那种小拉力或者小推力。

这就更神奇了，就好像这个探针能和原子对话一样，知道它们之间的小秘密。

这个扫描探针显微镜啊，就像是打开微观世界大门的一把神奇钥匙。

它让科学家们能够看到那些以前想都不敢想的微观结构。

比如说研究那些超级小的生物分子，就像小细菌的小部件啦，或者是研究一些新型材料的微观结构，看看那些原子是怎么排列组合的，就像看一群小蚂蚁是怎么排队的一样有趣。

纳米显微镜技术原理及其应用纳米科技已经成为当今世界发展的主要方向之一，其中纳米显微镜技术是纳米科技的重要组成部分。

纳米显微镜技术可以观察到微观之下的纳米级别物质结构，其修正了经典微观物理理论。

在生物、化学、材料研究等领域中，纳米显微镜技术已经成为不可缺少的研究工具。

本文将介绍纳米显微镜技术的原理及其应用。

一、扫描探针显微镜（Scanning Probe Microscopy, SPM）SPM技术是纳米显微镜技术中最为重要的一种。

其基本原理是利用微小的探针来扫描样品表面，利用扫描探针与样品之间的相互作用进行成像，从而观察到超微观的表面形貌和性质。

常见的SPM技术包括原子力显微镜（Atomic Force Microscopy, AFM）和隧道电子显微镜（Scanning Tunneling Microscopy, STM）。

AFM是扫描探针显微镜技术中最常见的一种，其工作原理是利用微小的探针接触样品表面，通过控制探针与样品之间的力距离关系，进行成像。

AFM成像具有高分辨率与高灵敏度等优点，常用于观测固体表面的拓扑结构、纳米级别的力学性质、磁学性质等。

STM则利用电子的量子隧穿特性进行成像。

STM中，探针与样品之间有一极小的电压，电子能从样品的表面隧穿到探针的表面，通过隧穿电流的变化实现成像。

STM广泛应用于表面物理、材料科学等领域中，可对金属、半导体和绝缘体等样品的表面进行高分辨率成像。

在STM的基础上又发展出了高分辨率电子显微镜（High Resolution Electron Microscopy, HR-TEM）。

二、透射电镜（Transmission Electron Microscopy, TEM）TEM技术使用电子束照射样品，观察样品内部结构。

其主要原理是利用电子的波粒二象性，电子束经过样品后，其传播方向和速度会因为样品内部的结构和性质而改变。

根据电子的散射和透射等现象，可以得到样品内部的微观结构信息。

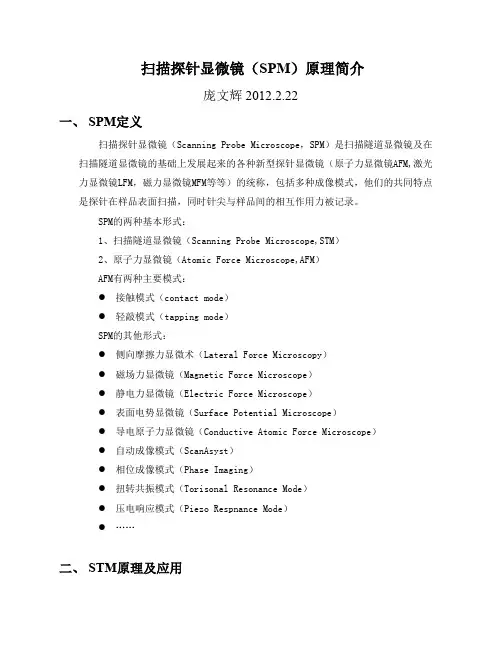

扫描探针显微镜（SPM）原理简介庞文辉 2012.2.22一、SPM定义扫描探针显微镜（Scanning Probe Microscope，SPM）是扫描隧道显微镜及在扫描隧道显微镜的基础上发展起来的各种新型探针显微镜（原子力显微镜AFM,激光力显微镜LFM，磁力显微镜MFM等等）的统称，包括多种成像模式，他们的共同特点是探针在样品表面扫描，同时针尖与样品间的相互作用力被记录。

SPM的两种基本形式：1、扫描隧道显微镜（Scanning Probe Microscope,STM）2、原子力显微镜（Atomic Force Microscope,AFM）AFM有两种主要模式：●接触模式（contact mode）●轻敲模式（tapping mode）SPM的其他形式：●侧向摩擦力显微术（Lateral Force Microscopy）●磁场力显微镜（Magnetic Force Microscope）●静电力显微镜（Electric Force Microscope）●表面电势显微镜（Surface Potential Microscope）●导电原子力显微镜（Conductive Atomic Force Microscope）●自动成像模式（ScanAsyst）●相位成像模式（Phase Imaging）●扭转共振模式（Torisonal Resonance Mode）●压电响应模式（Piezo Respnance Mode）●……二、STM原理及应用基于量子力学中的隧穿效应，用一个半径很小的针尖探测被测样品表面，以金属针尖为一电极，被测固体表面为另一电极，当他们之间的距离小到1nm左右时，形成隧道结，电子可从一个电极通过量子隧穿效应穿过势垒到底另一个电极，形成隧穿电流。

在极间加很小偏压，即有净隧穿电流出现。

隧穿电流与两极的距离成指数关系，反馈原理是采用横流模式，当两极间距不同（电流不同），系统会调整Z轴的位置从而成高度像。

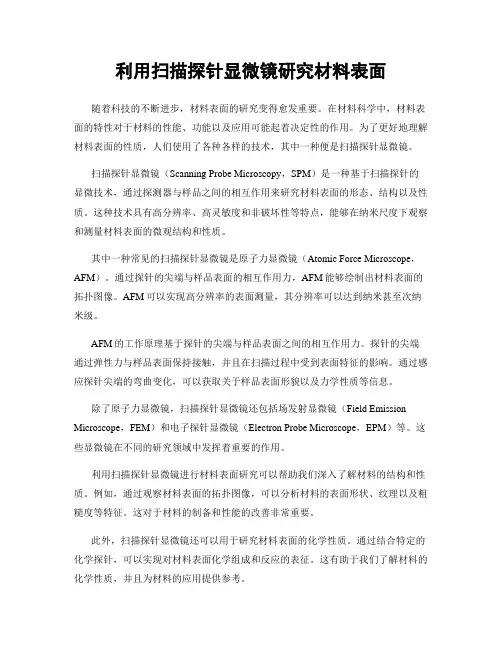

利用扫描探针显微镜研究材料表面随着科技的不断进步，材料表面的研究变得愈发重要。

在材料科学中，材料表面的特性对于材料的性能、功能以及应用可能起着决定性的作用。

为了更好地理解材料表面的性质，人们使用了各种各样的技术，其中一种便是扫描探针显微镜。

扫描探针显微镜（Scanning Probe Microscopy，SPM）是一种基于扫描探针的显微技术，通过探测器与样品之间的相互作用来研究材料表面的形态、结构以及性质。

这种技术具有高分辨率、高灵敏度和非破坏性等特点，能够在纳米尺度下观察和测量材料表面的微观结构和性质。

其中一种常见的扫描探针显微镜是原子力显微镜（Atomic Force Microscope，AFM）。

通过探针的尖端与样品表面的相互作用力，AFM能够绘制出材料表面的拓扑图像。

AFM可以实现高分辨率的表面测量，其分辨率可以达到纳米甚至次纳米级。

AFM的工作原理基于探针的尖端与样品表面之间的相互作用力。

探针的尖端通过弹性力与样品表面保持接触，并且在扫描过程中受到表面特征的影响。

通过感应探针尖端的弯曲变化，可以获取关于样品表面形貌以及力学性质等信息。

除了原子力显微镜，扫描探针显微镜还包括场发射显微镜（Field Emission Microscope，FEM）和电子探针显微镜（Electron Probe Microscope，EPM）等。

这些显微镜在不同的研究领域中发挥着重要的作用。

利用扫描探针显微镜进行材料表面研究可以帮助我们深入了解材料的结构和性质。

例如，通过观察材料表面的拓扑图像，可以分析材料的表面形状、纹理以及粗糙度等特征。

这对于材料的制备和性能的改善非常重要。

此外，扫描探针显微镜还可以用于研究材料表面的化学性质。

通过结合特定的化学探针，可以实现对材料表面化学组成和反应的表征。

这有助于我们了解材料的化学性质，并且为材料的应用提供参考。

扫描探针显微镜在材料科学领域的应用非常广泛。

它可以应用在金属、陶瓷、半导体、生物材料等各种类型的材料中。

AFM的原理及应用1. 原理介绍原子力显微镜（Atomic Force Microscope，简称AFM）是一种高分辨率的表面显微镜，它利用探针与样品表面之间的相互作用力来获取表面的形貌和力学性质。

AFM基于扫描探针显微镜（Scanning Probe Microscopy，SPM）的原理，通过在纳米尺度上运动和感测探针与样品之间的相对运动，实现对样品表面的观测和测量。

AFM的工作原理可简述为：在AFM扫描过程中，探针通常由细尖部分和弹性探针杆组成。

通过控制探针与样品之间的相互作用力，从而感知探针的纵向位移，并进一步确定样品表面的形状特征。

AFM的三个基本测量模式包括接触模式、非接触模式和静电模式。

在接触模式下，探针与样品表面保持接触；在非接触模式下，探针与样品之间保持较小的相互作用力；而在静电模式下，探针通过测量静电相互作用力来获取样品表面信息。

2. 应用领域2.1 表面形貌观测AFM是一种非常有用的工具，可用于观察样品表面的形貌。

由于AFM的高分辨率和高灵敏度，它可以显示出样品表面的纳米级别的细微结构。

因此，在材料科学、纳米技术等领域，AFM被广泛应用于表面形貌的观测和分析。

2.2 力学性质测量AFM可测量样品表面的力学性质，如硬度、弹性模量等。

通过在探针尖端施加力量，AFM可以获得相应的力变形曲线，从而计算出样品的力学性质。

这种力变形曲线可以用来研究纳米材料的力学行为，对于材料本质的研究具有重要意义。

2.3 生物分子观测由于AFM可以在液体环境中工作，它在生物领域也得到广泛应用。

AFM可以用于观测生物分子的结构和形态，并研究其相互作用力。

这对于生物学研究和生物医学领域的应用有着重要意义，例如蛋白质的形状和功能研究、生物体表面的结构观察等。

2.4 电子学器件研究对于电子学器件的研究，AFM可以提供非常有价值的信息。

例如，在集成电路领域，使用AFM可以观测杂质、缺陷和界面的形态和特征，从而帮助改进电子器件的制造工艺和性能。

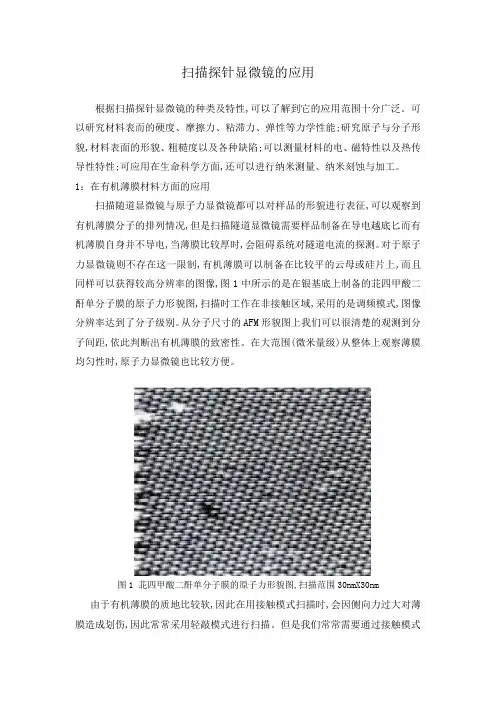

扫描探针显微镜的应用根据扫描探针显微镜的种类及特性,可以了解到它的应用范围十分广泛。

可以研究材料表而的硬度、摩擦力、粘滞力、弹性等力学性能;研究原子与分子形貌,材料表面的形貌、粗糙度以及各种缺陷;可以测量材料的电、磁特性以及热传导性特性;可应用在生命科学方面,还可以进行纳米测量、纳米刻蚀与加工。

1：在有机薄膜材料方面的应用扫描随道显微镜与原子力显微镜都可以对样品的形貌进行表征,可以观察到有机薄膜分子的排列情况,但是扫描隧道显微镜需要样品制备在导电越底匕而有机薄膜自身并不导电,当薄膜比较厚时,会阻碍系统对隧道电流的探测。

对于原子力显微镜则不存在这一限制,有机薄膜可以制备在比较平的云母或硅片上,而且同样可以获得较高分辨率的图像,图1中所示的是在银基底上制备的苝四甲酸二酐单分子膜的原子力形貌图,扫描时工作在非接触区域,采用的是调频模式,图像分辨率达到了分子级别。

从分子尺寸的AFM形貌图上我们可以很清楚的观测到分子间距,依此判断出有机薄膜的致密性。

在大范围(微米量级)从整体上观察薄膜均匀性时,原子力显微镜也比较方便。

图1 苝四甲酸二酐单分子膜的原子力形貌图,扫描范围30nmX30nm 由于有机薄膜的质地比较软,因此在用接触模式扫描时,会因侧向力过大对薄膜造成划伤,因此常常采用轻敲模式进行扫描。

但是我们常常需要通过接触模式下的力曲线测试,对有机薄膜自身的一些力学特性先有一定的了解,比如弹性、粘滞力等,因为这些有机薄膜自身固有的特性也会影响到扫描成像,之后在通过扫描过程中合理化相应的参数,获得高质量的图像。

2：DPN 纳米加工技术Mirkin小组发明了一种成为“dip-pen”的纳米加工技术(图2),AFM针尖被当作“笔”,硫醇分子被当作“墨水”,而基底被当作“纸”,吸附在针尖上的硫醇分子借助于针尖和基底之间的水层被转移到基底上的特定区域。

然而,这种DPN存在一个明显的缺点就是只能把有机分子“写”在基底上,而且保持所生成结构的长期稳定性是一个重要问题。

扫描探针显微镜【摘要】纳米测量是纳米科学的重要分支和基础学科。

以扫描探针显微镜（STM）为代表的非光学纳米测量方法能够实现纳米甚至亚纳米的测量分辨率，是非常重要且实用的纳米级精密测量仪器，本篇文章对其进行详细介绍。

【关键字】扫描探针显微镜精密测量纳米尺度【引言】纳米科学是在纳米（10-9m）和原子（10-10m）的尺度上（1nm～100nm）研究物质的特性、物质相互作用及如何利用这些特性的多学科交叉的前沿科学与技术。

随着科学的发展，它涉及到越来越广泛的内容，其中纳米测量技术是纳米科学的一个重要分支。

例如：半导体工业中的高精度模版的制造和定位，高精度传感器的标定；在科学研究中的量子物理学、化学、分子生物学等都需要很高的测量精度。

因此无论是对国民经济各部门还是军事应用领域等，纳米测量都有着巨大意义。

目前，能够进行纳米测量的方法主要有：非光系方法和光学方法两大类。

前者包括：SPM 法，电容、电感测微法；后者则包括：X光干涉仪法、各种形式的激光干涉仪法和光学光栅等方法。

以扫描探针显微镜（STM）为代表的非光学纳米测量方法能够实现纳米甚至亚纳米的测量分辨率，是非常重要且实用的纳米级精密测量仪器，本篇文章将对其进行详细介绍。

【正文】1.扫描探针显微镜简介扫描探针显微镜是继光学显微镜和电子显微镜发展起来后的第三代显微镜。

80年代初期，IBM公司苏黎世实验室的G.Binning 和H.Rohrer发明了扫描隧道显微镜，它的分辨率达到0.01纳米。

STM的诞生，使人类第一次在实空间观测到了原子，并能够在超高真空超低温的状态下操纵原子。

在STM的基础上，又发明了原子力显微镜、磁力显微镜、近场光学显微镜等等，这些显微镜都统称扫描探针显微镜。

因为它们都是靠一根原子线度的极细针尖在被研究物质的表面上方扫描，检测采集针尖和样品间的不同物理量，以此得到样品表面的形貌图像和一些有关的电化学特性。

如：扫描隧道显微镜检测的是隧道电流，原子力显微镜镜测试的是原子间相互作用力等等。

显微分析在科研中的应用一、扫描电子显微镜分析（一）、扫描电子显微镜的工作原理扫描电镜是用聚焦电子束在试样表面逐点扫描成像。

试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。

其中二次电子是最主要的成像信号。

由电子枪发射的能量为5～35keV的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。

聚焦电子束与试样相互作用，产生二次电子发射（以及其它物理信号），二次电子发射量随试样表面形貌而变化。

二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。

（二）、扫描电镜具有以下的特点(1) 可以观察直径为0～30mm的大块试样(在半导体工业可以观察更大直径)，制样方法简单。

(2) 场深大、三百倍于光学显微镜，适用于粗糙表面和断口的分析观察；图像富有立体感、真实感、易于识别和解释。

(3) 放大倍数变化范围大，一般为几十倍～几十万倍，对于多相、多组成的非均匀材料便于低倍下的普查和高倍下的观察分析。

(4) 具有相当高的分辨率，一般为3.5～6nm。

(5) 可以通过电子学方法有效地控制和改善图像的质量，如通过调制可改善图像反差的宽容度，使图像各部分亮暗适中。

采用双放大倍数装置或图像选择器，可在荧光屏上同时观察不同放大倍数的图像或不同形式的图像。

(6) 在不牺牲扫描电镜特性的情况下扩充附加功能。

与X射线谱仪配接，可在观察形貌的同时进行微区成分分析；配有光学显微镜和单色仪等附件时，可观察阴极荧光图像和进行阴极荧光光谱分析等。

(7) 可使用加热、冷却、拉伸、压缩和弯曲等样品台进行动态试验，观察在不同环境条件下的相变及形态变化等。

（三）、扫描电镜的主要结构扫描电子显微镜由电子光学系统、偏转系统、信号检测放大系统、图像显示和记录系统、电源系统和真空系统等部分组成。

原子力显微镜的工作原理和应用原子力显微镜被广泛应用于材料科学和纳米技术领域，可以帮助人们观察和研究几乎任何表面的形状和特性。

本文将介绍原子力显微镜的工作原理以及其在生物学和材料科学领域的应用。

一、原子力显微镜的工作原理原子力显微镜是一种扫描探针显微镜，它利用一根尖端非常尖锐的针通过控制力的作用来扫描样品表面。

与其他扫描探针显微镜不同的是，原子力显微镜扫描的距离只有几纳米至十纳米这么长，因此可以产生高度的细节及形状。

在原子力显微镜中，扫描针与样品表面之间设置有一个极其细微的探针尖端和样品表面上的原子表面，当二者相互接触时，扫描针会受到其中的原子引力或斥力的影响，这种影响被测量并转换为图像的亮度和颜色。

二、原子力显微镜在材料科学中的应用原子力显微镜在材料科学中的应用广泛，可以帮助科学家更好地了解材料的结构和特性，进而设计出更好的材料。

1.材料表面形貌观察原子力显微镜可以观察到几乎所有物质的表面形貌，而不需要特殊准备样品过程。

这对于研究材料表面的形貌和结构非常重要，可以提供关于材料性质、制备方法等的重要信息。

2.纳米材料研究纳米材料在材料科学中具有重要的地位，因为它们具有独特的物理和化学性质。

用原子力显微镜可以观察和研究纳米颗粒、纳米线、纳米棒等纳米材料，能够得出纳米结构的大小、形状和分布等的相关参数。

三、原子力显微镜在生物学中的应用除了在材料科学中的应用，原子力显微镜还被广泛应用于生物学领域，因为它可以观察活细胞以及细胞内的分子。

1.大分子结构解析原子力显微镜可以在几乎液态气十亿个分子级别上进行研究，这使得研究生物分子等复杂大分子的结构成为可能，并且能够帮助人们理解这些大分子的功能。

2.生物分子相互作用研究通过在纳米级别上观察蛋白质、DNA或RNA及其他生物大分子表面的相互作用，原子力显微镜可以揭示这些分子是如何相互作用和合作的。

总之，原子力显微镜是一个强大的工具，可以帮助科学家更好地了解材料和生物体系的结构和功能，为人们开发新材料和药物提供了有力的支持。

原子力显微镜的工作原理及应用原子力显微镜（atomic force microscope，AFM）是一种扫描探针显微镜，主要通过测量探针与被测物质表面之间的相互作用力来实现对原子和分子级别的表面形貌和物理特性的表征和观测。

它以高分辨率、高灵敏度、高可重复性等优点，在材料科学、生物学、化学等领域得到极为广泛的应用。

1、工作原理原子力显微镜的探针是由尖锐锥形针尖制成，针尖的下端通常只有几个纳米的尺寸。

扫描时，针尖以缓慢的速度（通常为几纳米/秒）在被测样品表面上扫描，此时接收器将记录扫描得到的信号。

通过处理接收器记录下的信号，可以获得样品表面的横截面拓扑图，以及其在物理参数（例如硬度、电荷密度）方面的评价。

该显微镜的探针又是由悬挂在弹簧上的支撑杆和针尖组成的。

在扫描过程中，支撑杆按一定的频率震动，这种震动被称为谐振频率。

在接近被测样品表面时，原子力开始影响到探针的谐振频率，导致探针振动的振幅发生变化。

相应的，成像时通过记录探针振幅的变化程度，可以获得针尖与样品之间的交互力信号，并绘制样品表面的拓扑图。

2、应用原子力显微镜是一种非常强大的工具，可以被应用于很多领域。

以下是一些常用的应用：（1）材料科学原子力显微镜可以被用于材料表面的研究。

例如，它可以测量表面的粘度和硬度，帮助优化涂层、摩擦材料和润滑剂等产品的性能。

此外，它还可以被用于纳米材料的制备和探究，例如研究分子自组装、生物分子组装等过程。

（2）生物领域原子力显微镜可以被用于生物分子的研究，例如单分子的检测、纳米颗粒的表面形貌分析、蛋白质空间结构的绘制等。

此外，它还可以用于研究生物分子的交互作用、诊断疾病和制备分子电子学和生物电子学的材料。

（3）化学领域原子力显微镜可以被用于化学品的检测和表征。

它可以帮助测量材料的电荷密度、催化剂的活性和分子间的相互作用效率。

此外，它还可以用于绘制分子形貌和分析反应进程及反应物的表面活性。

总之，原子力显微镜作为一种非常强大的显微镜，具有大量的优点和应用，帮助解决许多学科的问题。

扫描探针显微镜（SPM）原理简介庞文辉 2012.2.22一、SPM定义扫描探针显微镜（Scanning Probe Microscope，SPM）是扫描隧道显微镜及在扫描隧道显微镜的基础上发展起来的各种新型探针显微镜（原子力显微镜AFM,激光力显微镜LFM，磁力显微镜MFM等等）的统称，包括多种成像模式，他们的共同特点是探针在样品表面扫描，同时针尖与样品间的相互作用力被记录。

SPM的两种基本形式：1、扫描隧道显微镜（Scanning Probe Microscope,STM）2、原子力显微镜（Atomic Force Microscope,AFM）AFM有两种主要模式：●接触模式（contact mode）●轻敲模式（tapping mode）SPM的其他形式：●侧向摩擦力显微术（Lateral Force Microscopy）●磁场力显微镜（Magnetic Force Microscope）●静电力显微镜（Electric Force Microscope）●表面电势显微镜（Surface Potential Microscope）●导电原子力显微镜（Conductive Atomic Force Microscope）●自动成像模式（ScanAsyst）●相位成像模式（Phase Imaging）●扭转共振模式（Torisonal Resonance Mode）●压电响应模式（Piezo Respnance Mode）●……二、STM原理及应用基于量子力学中的隧穿效应，用一个半径很小的针尖探测被测样品表面，以金属针尖为一电极，被测固体表面为另一电极，当他们之间的距离小到1nm左右时，形成隧道结，电子可从一个电极通过量子隧穿效应穿过势垒到底另一个电极，形成隧穿电流。

在极间加很小偏压，即有净隧穿电流出现。

隧穿电流与两极的距离成指数关系，反馈原理是采用横流模式，当两极间距不同（电流不同），系统会调整Z轴的位置从而成高度像。

实验三 扫描探针显微镜的构造及形貌分析一、目的要求1.了解扫描探针显微镜的结构和构成以及其所包含的功能2.了解扫描探针显微镜的实验条件3.掌握扫描探针显微镜的成像原理及成像条件4.掌握扫描探针显微镜的样品前处理5.学会分析扫描探针显微镜的数据结果二、扫描探针显微镜的基本结构和工作原理1.扫描探针显微镜的基本结构扫描探针显微镜大体由探针、激光光路，扫描头、反馈与扫描控制电路，与数据采集和显示系统组成。

⑴探针：探针是扫描探针显微镜中探测样品表面信息的一个探头，其末端半径非常小。

扫描探针显微镜为一个有弹性很好的水平微悬臂支撑的金字塔型晶体针尖，一般在扫描探针工作的时候，针尖末端距离样品表面的距离只有几个埃左右，其与样品之间的相互作用力为范德华作用力，随着距离的变化迅速衰减。

四象限光电位置探测器实际由四个光电探测器组成，每个探测器为一个象限；当激光灯打在四象限位置探测器上，每一个象限将会接收到光信号，并且将一定强度的光信号转换为相应大小的电信号，通过四个象限的光强之差的大小，可探知光斑中心的位置，其中上两个象限（A 和B ）与下两个象限（C 和D ）的相对光强差（DIF 值）的大小代表了光斑在垂直方向上偏离中心的偏离量。

表示了悬臂的垂直弯曲量，左象限（B 和C ）与右象限（A 和D ）相对光强差（FFM 值）代表光斑水平偏离中心的偏离量，表示悬臂的横向扭曲量。

其探测针尖悬臂形变的原理为：整个激光光路系统是一个光杠杆放大器，当针尖与样品间的距离边小时，其相互作用力变大，导致针尖悬臂产生微小的形变。

针尖的微小形变导致了由针尖反射到检测器（四象限探测器）的激光光斑中心发生了偏移，由于整个光路的长度是针尖悬臂长度的几百到上千倍，所以整个光路将针尖微小的形变放大了上千倍，所以整个光路将针尖微小的形变放大了上千倍，达到了微米级四象限探测器可以将光斑中心离距离探测器中心的距离线性的 B A C D转化成电压，并且这种微米级的光斑移动可以被四象限检测器轻易检测到。
