建筑物理声学基本知识
- 格式:pptx
- 大小:4.95 MB
- 文档页数:29

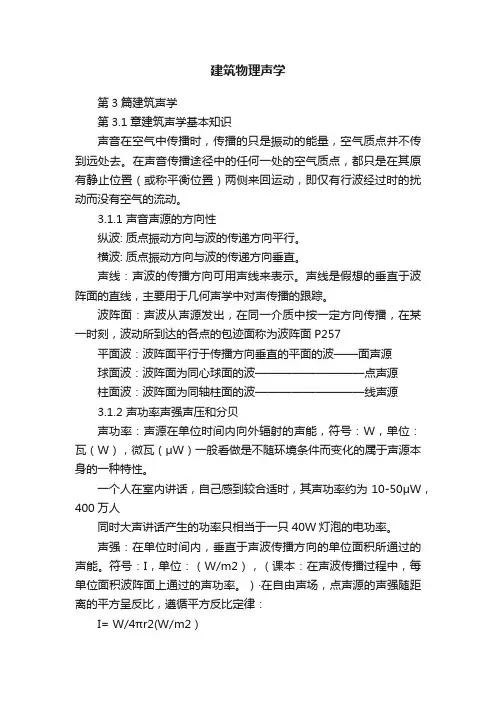

建筑物理声学第3篇建筑声学第3.1章建筑声学基本知识声音在空气中传播时,传播的只是振动的能量,空气质点并不传到远处去。
在声音传播途径中的任何一处的空气质点,都只是在其原有静止位置(或称平衡位置)两侧来回运动,即仅有行波经过时的扰动而没有空气的流动。
3.1.1 声音声源的方向性纵波: 质点振动方向与波的传递方向平行。
横波: 质点振动方向与波的传递方向垂直。
声线:声波的传播方向可用声线来表示。
声线是假想的垂直于波阵面的直线,主要用于几何声学中对声传播的跟踪。
波阵面:声波从声源发出,在同一介质中按一定方向传播,在某一时刻,波动所到达的各点的包迹面称为波阵面P257平面波:波阵面平行于传播方向垂直的平面的波——面声源球面波:波阵面为同心球面的波—————————点声源柱面波:波阵面为同轴柱面的波—————————线声源3.1.2 声功率声强声压和分贝声功率:声源在单位时间内向外辐射的声能,符号:W,单位:瓦(W),微瓦(μW)一般看做是不随环境条件而变化的属于声源本身的一种特性。
一个人在室内讲话,自己感到较合适时,其声功率约为10-50μW,400万人同时大声讲话产生的功率只相当于一只40W灯泡的电功率。
声强:在单位时间内,垂直于声波传播方向的单位面积所通过的声能。
符号:I,单位:(W/m2),(课本:在声波传播过程中,每单位面积波阵面上通过的声功率。
)·在自由声场,点声源的声强随距离的平方呈反比,遵循平方反比定律:I= W/4πr2(W/m2)平面波声强不变:I= W/S (W/m2)线声源的柱面波声强:I= W/2πr (W/m2)声压:某瞬时,介质中的压强相对于无声波时压强的改变量(课本:空气质点由于声波作用而产生振动时所引起的大气压力起伏)。
符号:p,单位:N/m2, Pa(帕),μb(微巴)。
1N/m2 = 1 Pa = 10 μb·在自由声场,声压与声强的关系: I= p2/ρ0c (W/m2)式中 : p——有效声压,N/m2;ρ0——空气密度,kg/m3,一般取1.225 kg/m3;c——空气中的声速,340m/s;ρ0c——介质的特性阻抗,20°C时为415N?S/ m3。
建筑物理(声)课堂笔记第一章基础知识建筑声学的两大任务:噪声控制,音质设计。
课程内容:1、声音的基本性质:声音的产生和传播2、人对声音的感知和评价:心理和生理声学3、室内传声质量4、材料和构件的吸声和隔声性能5、建筑物内外噪声控制当前建筑设计中存在的若干声学问题:1、大量住宅建设中的隔声问题2、各类厅堂中的室内音质问题3、轻薄结构和预制构件带来的隔声新问题4、施工和建筑内的机械设备5、城市噪声环境6、重造型、轻功能声环境控制的意义:创造良好的满足要求的声环境1、保证良好的听闻条件2、保证安静的环境,防止噪声干扰3、保证工艺过程要求(录音棚、演播室等)声音的产生是物体振动的结果,这些物理波动现象引起听觉感觉。
建筑声学考虑的问题都与主观听觉有关,因此频率、强度有限听觉的频率范围:20—20000Hz,正常频率100—8000Hz小于20Hz是次声波,如潜艇;大于20000Hz是超声波,如海豚。
声学的频带:把声频范围划分成几个频段,叫做频带,度量单位为频程。
频带宽度:△f=f2-f1频带中心频率:f c=错误!未找到引用源。
倍频程:两个频率之比为2:1的频程声音的传播声速与媒质的弹性、密度和温度有关。
空气中的声速:理想气体中c=错误!未找到引用源。
声压是空气压强的变化量而不是空气压强本身。
声音传播过程是一个状态传播过程,而不是空气质点的输运过程。
本质是能量的传播。
声源的种类:1、点声源(如嘴巴),尺寸小于1/7波长,波阵面为球面;2、线声源(如西大直街),单一尺寸小于1/7波长,波阵面为柱面;3、面声源,波阵面为平面。
波阵面是波形中振动相同的点所组成的面。
反射定律:1、入射角=反射角;2、入射线与反射线在法线两侧;3、入射线、法线、反射线在同一平面内。
透射系数:τ=Eτ/E0 ;反射系数:γ=Eγ/E0 ;吸声系数:α=1-γ=1- Eγ/E0一般情况下,透射部分的能量要小于反射部分的能量。
τ小的材料成为“隔声材料”,γ小的材料称为“吸声材料”。
第10章 建筑声学基本知识1. 声音的基本性质①声波的绕射当声波在传播途径中遇到障板时,不再是直线传播,而是绕到障板的背后改变原来的传播方向,在它的背后继续传播的现象。
②声波的反射当声波在传播过程中遇到一块尺寸比波长大得多的障板时,声波将被反射。
③声波的散射(衍射)当声波传播过程中遇到障碍物的起伏尺寸与波长大小接近或更小时,将不会形成定向反射,而是声能散播在空间中,这种现象称为散射,或衍射. ④声波的折射像光通过棱镜会弯曲,介质条件发生某些改变时,虽不足以引起反射,但声速发生了变化,声波传播方向会改变。
这种由声速引起的声传播方向改变称之为折射.白天向下弯曲 夜晚向上弯曲 顺风向下弯曲 逆风向上弯曲 ⑤声波的透射与吸收当声波入射到建筑构件(如顶棚,墙)时,声能的一部分被反射,一部分透过构件,还有一部分由于构件的振动或声音在其内部传播时介质的摩擦或热传导而被损耗(吸收)。
根据能量守恒定理:0E E E E γατ=++0E --单位时间入射到建筑构件上总声能;E γ——构件反射的声能; E α——构件吸收的声能; E τ-—透过构件的声能。
透射系数0/E E ττ=; 反射系数0/E E γγ=;实际构件的吸收只是E α,但从入射波和反射波所在空间考虑问题,常常定义吸声系数为:11E E E E E γαταγ+=-=-=⑥波的干涉和驻波1.波的干涉:当具有相同频率、相同相位的两个波源所发出的波相遇叠加时,在波重叠的区域内某些点处,振动始终彼此加强、而在另一些位置,振动始终互相削弱或抵消的现象。
2。
驻波:两列同频率的波在同一直线上相向传播时,可形成驻波.2.声音的计量①声功率指声源在单位时间内向外辐射的声能。
符号W . 单位:瓦(W)或微瓦(μW). ②声强定义1:是指在单位时间内,改点处垂直于声波传播方向的单位面积上所通过的声能。
定义2:在声波传播过程中单位面积波阵面上通过的声功率。
符号:I ,单位:W/m 2dWI dS=意义:声强描述了声能在空间的分布;衡量声波在传播过程中声音强弱的物理量。

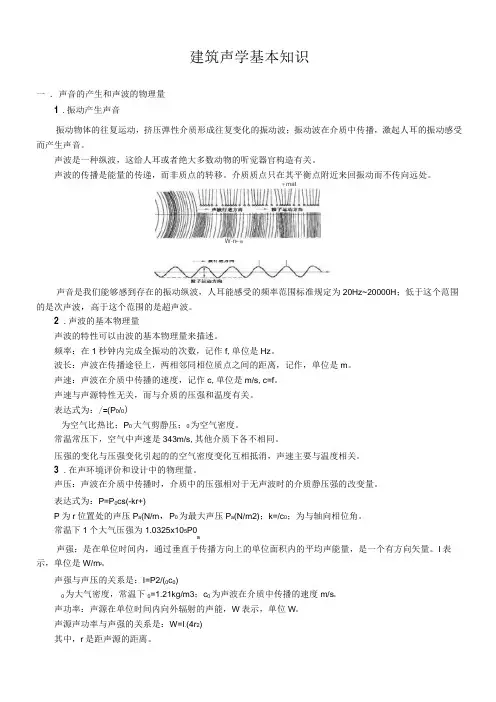

建筑声学基本知识一.声音的产生和声波的物理量1 .振动产生声音振动物体的往复运动,挤压弹性介质形成往复变化的振动波;振动波在介质中传播,激起人耳的振动感受而产生声音。
声波是一种纵波,这给人耳或者绝大多数动物的听觉器官构造有关。
声波的传播是能量的传递,而非质点的转移。
介质质点只在其平衡点附近来回振动而不传向远处。
千matW-n*-后声音是我们能够感到存在的振动纵波,人耳能感受的频率范围标准规定为20Hz~20000H;低于这个范围的是次声波,高于这个范围的是超声波。
2 .声波的基本物理量声波的特性可以由波的基本物理量来描述。
频率:在1秒钟内完成全振动的次数,记作f,单位是Hz。
波长:声波在传播途径上,两相邻同相位质点之间的距离,记作,单位是m。
声速:声波在介质中传播的速度,记作c,单位是m/s,c=f。
声速与声源特性无关,而与介质的压强和温度有关。
表达式为:/=(P0/0)为空气比热比;P0大气剪静压;0为空气密度。
常温常压下,空气中声速是343m/s,其他介质下各不相同。
压强的变化与压强变化引起的的空气密度变化互相抵消,声速主要与温度相关。
3 .在声环境评价和设计中的物理量。
声压:声波在介质中传播时,介质中的压强相对于无声波时的介质静压强的改变量。
表达式为:P=P0cs(-kr+)P为r位置处的声压P a(N/m,P0为最大声压P a(N/m2);k=/c0;为与轴向相位角。
常温下1个大气压强为1.0325x105P0a声强:是在单位时间内,通过垂直于传播方向上的单位面积内的平均声能量,是一个有方向矢量。
I表示,单位是W/m2o声强与声压的关系是:I=P2/(0c0)0为大气密度,常温下0=1.21kg/m3;c0为声波在介质中传播的速度m/s o声功率:声源在单位时间内向外辐射的声能,W表示,单位W o声源声功率与声强的关系是:W=I.(4r2)其中,r是距声源的距离。
在自由声场中测得声压和已知距声源的距离,就可以算出声强以及声源的声功率。

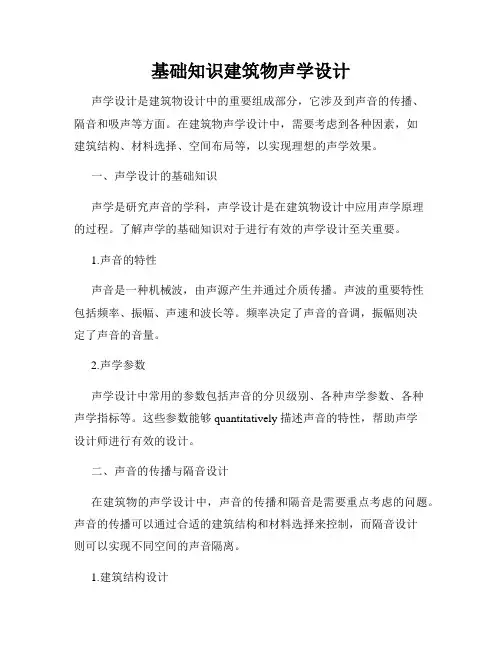

基础知识建筑物声学设计声学设计是建筑物设计中的重要组成部分,它涉及到声音的传播、隔音和吸声等方面。
在建筑物声学设计中,需要考虑到各种因素,如建筑结构、材料选择、空间布局等,以实现理想的声学效果。
一、声学设计的基础知识声学是研究声音的学科,声学设计是在建筑物设计中应用声学原理的过程。
了解声学的基础知识对于进行有效的声学设计至关重要。
1.声音的特性声音是一种机械波,由声源产生并通过介质传播。
声波的重要特性包括频率、振幅、声速和波长等。
频率决定了声音的音调,振幅则决定了声音的音量。
2.声学参数声学设计中常用的参数包括声音的分贝级别、各种声学参数、各种声学指标等。
这些参数能够 quantitatively 描述声音的特性,帮助声学设计师进行有效的设计。
二、声音的传播与隔音设计在建筑物的声学设计中,声音的传播和隔音是需要重点考虑的问题。
声音的传播可以通过合适的建筑结构和材料选择来控制,而隔音设计则可以实现不同空间的声音隔离。
1.建筑结构设计建筑结构是影响声音传播的关键因素之一。
墙体、地板、天花板等结构的材料和厚度会影响声音的传播效果。
对于需要保持私密性的空间,如会议室和办公室,需要采用隔音效果更好的墙体结构。
2.隔音材料的选择隔音材料在声学设计中起到重要的作用。
吸音材料能够吸收声音能量,减少声音的反射,适用于音乐厅和录音棚等需要良好音质的场所。
隔音材料则可以阻止声音的传播,常用于电影院和酒店客房等需要隔音的场所。
3.空间布局设计合理的空间布局有助于控制声音的传播。
对于大型剧院和会议中心等场所,需要考虑到座位的排布和声音的扩散。
而在教室和图书馆等场所,需要考虑到声音的集中和传播。
三、吸声设计与音质控制除了声音的传播和隔音设计外,声学设计还需要考虑吸声设计和音质控制。
这些因素对于建筑物的音质、舒适性和人的健康都有重要影响。
1.吸声设计吸声设计旨在减少声音的反射和共振,提高音质和减少噪音。
常见的吸声材料包括吸音板、吸音瓷砖和吸音布料等。
第一章1.常温下,声音在空气中的传播速度是多少?340m/s2.常温下,有四种介质:钢、木材、水、空气,声音在那种介质中传播的速度最快?钢3.3.声音遇到凸的表面会产生什么声学现象?扩散反射4.4.人耳能听到的最低声功率、最低声压和最低声强各是多少?最低声功率:10 W 最低声压:2×10 Pa 最低声强:10 W/㎡5.5.在一自由声场中,要求距一点声源20m 远处的直达声压级不小于65dB,扬声器的声功率级应不小于多少分贝?6.6.第一个生意的声压是第二个声音的2 倍,如果第二个声音的声压级是70dB,第一个声音的声压级是多少分贝?76dB7.7.声压级为0dB 的两个声音,叠加以后的声压级为多少?8.8.有一种扬声器发出声音的声压级为60dB,如果将两只扬声器放在一起同时发声,这时的声压级为多少?85dB9.9.有两个机器发出声音的声压级分别为85dB 和67dB,如果这两个机器同时工作,这时的声压级为多少?85dB10.10.要是一个67dB 的1000Hz 的声音响度增加一倍,需要多少个相同的生源一起发11.11.要使人耳的主观听闻的响度增加一倍,声压级要增加多少?10dB12.12.100Hz、500 Hz、1000 Hz、2000 Hz 这几个频率的声音,声压级相同时哪个主观听闻的响度最小?13.13.再点声源和线声源的情况下,接收点与声源的距离增加一倍,声压级各降低大约多少分贝?点声源声压级降低6dB;线声源声压级降低3dB14.14.要使观众席上某计算点没有回声,此点的直达声和反射声的声程差不能大于多少?50ms15.15.应用赛宾公式计算混响时间有什么局限性?在伊林公式计算混响时间时,多少频率及其以上的声音需要考虑空气吸收的影响?赛宾公式只适用于平均吸声系数较小(≤0.2)时的混响时间计算,当房间平均吸声系数较大时,计算值与实测值之间存在较大的差异。
极端情况是当а ≈1 时,室内表面不存在反射,即房间内没有反射声,应不会有混响时间,但用赛宾公式计算仍能求得混响时间,这与实际情况不符。

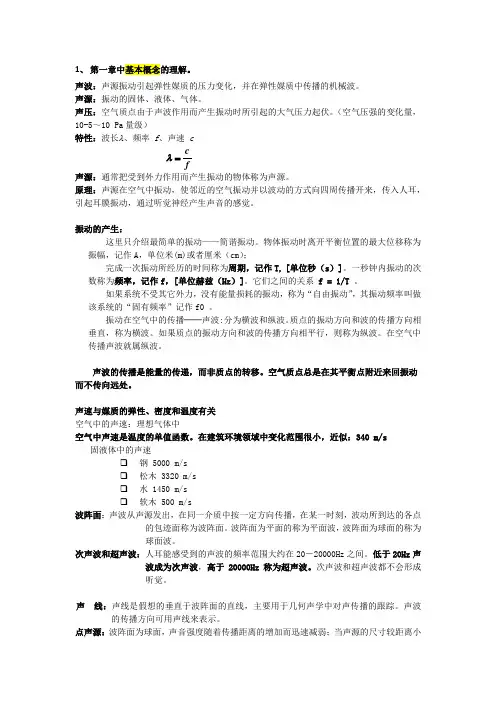

1、 第一章中基本概念的理解。
声波:声源振动引起弹性媒质的压力变化,并在弹性媒质中传播的机械波。
声源:振动的固体、液体、气体。
声压:空气质点由于声波作用而产生振动时所引起的大气压力起伏。
(空气压强的变化量,10-5~10 Pa 量级)特性:波长λ、频率 f 、声速 c声源:通常把受到外力作用而产生振动的物体称为声源。
原理:声源在空气中振动,使邻近的空气振动并以波动的方式向四周传播开来,传入人耳,引起耳膜振动,通过听觉神经产生声音的感觉。
振动的产生:这里只介绍最简单的振动——简谐振动。
物体振动时离开平衡位置的最大位移称为振幅,记作A ,单位米(m)或者厘米(cm );完成一次振动所经历的时间称为周期,记作T, [单位秒(s )]。
一秒钟内振动的次数称为频率,记作f ,[单位赫兹(Hz )]。
它们之间的关系 f = 1/T 。
如果系统不受其它外力,没有能量损耗的振动,称为“自由振动”,其振动频率叫做该系统的“固有频率”记作f0 。
振动在空气中的传播──声波:分为横波和纵波。
质点的振动方向和波的传播方向相垂直,称为横波。
如果质点的振动方向和波的传播方向相平行,则称为纵波。
在空气中传播声波就属纵波。
声波的传播是能量的传递,而非质点的转移。
空气质点总是在其平衡点附近来回振动而不传向远处。
声速与媒质的弹性、密度和温度有关空气中的声速:理想气体中空气中声速是温度的单值函数。
在建筑环境领域中变化范围很小,近似:340 m/s固液体中的声速❑ 钢 5000 m/s❑ 松木 3320 m/s❑ 水 1450 m/s❑ 软木 500 m/s波阵面:声波从声源发出,在同一介质中按一定方向传播,在某一时刻,波动所到达的各点的包迹面称为波阵面。
波阵面为平面的称为平面波,波阵面为球面的称为球面波。
次声波和超声波:人耳能感受到的声波的频率范围大约在20-20000Hz 之间。
低于20Hz 声波成为次声波,高于20000Hz 称为超声波。
建筑声学第3.1章 建筑声学基本知识一、声音的基本性质声源是辐射声音的振动物体。
声波是纵波。
人耳可听到的声波频率范围是20-20000Hz 。
介质的密度越大,声音的传播速度越快,声音在空气中的传播速度为340 m/s 。
将声音的频率范围划分为若干个区段,称频带。
声学设计和测量中常用倍频带和1/3倍频带。
倍频带的中心频率有11个:16、31.5、63、125、250、500、1000、2000、4000、8000Hz 、16kHz 。
小于200 Hz 为低频,500~1000Hz 为中频,大于2000Hz 为高频。
声波从声源出发,在介质中传播,声波同一时刻所到达的各点的包络面称波阵面。
声线表示声波的传播方向和途径。
声波可分为球面波、平面波和拄面波。
声波在传播过程中会发生反射(镜像反射和扩散反射)、绕射(声波绕过障蔽边缘进入声影区的现象)、干涉(相同频率、相位的两列波在叠加区域内引起的振动加强和削弱的现象)。
材料的反射系数r 、透射系数τ和吸收系数α分别表示被反射、透过和吸收的声能占总声能的比例。
τ小的材料就是隔声材料,α> 0.2的材料就是吸声材料。
二、声音的计量声功率W :声源在单位时间内向外辐射的声能。
声强I :单位时间,垂直于声波传播方向上单位面积通过的声能。
点声源 24/r W I π=声压p :介质有无声波传播时压强的改变量。
自由声场中 c p I 02/ρ=声能密度E :单位体积内声能的强度。
c I E /=级的概念,声压级0/lg 20p p L p =;声强级0/lg 10I I L I =;声功率级0/lg 10W W L W =(其中p 0=2×10-5Pa ;I 0=10-12W/m 2;W 0=10-12W );几个等声压级的叠加n p p L p lg 10lg 200+=。
两个等声压级叠加时,总声压级比一个声压级增加3dB ,两声 级之差超过10dB 时,附加值可忽略不计,总声压级等于最大声压级。
声音:是由物体振动产生,以声波的形式传播。
声音只是声波通过固体或液体、气体传播形成的运动。
声音的要素:声音的强弱、音调的高低、音色的好坏声源:声音来源于震动的物体,辐射声音的振动物体称之为声源。
弹性介质:气体、固体、液体介质:一种物质存在于另一种物质内部时,后者就是前者的介质;某些波状运动(如声波、光波等)借以传播的物质叫做这些波状运动的介质。
也叫媒质波阵面:声波从声源发出,在同一介质中按一定方向传播,在某一时刻,波动所达到的各点包络面称为“波阵面”。
为平面的成“平面波”,为球面的成为“球面波”波长:声波在传播途径上,两相邻同相位质点之间的距离称为波长,记作λ,单位米。
声速是指声波在弹性介质中传播速度记作c,单位是米每秒,声速不是质点振动的速度是振动状态的速度。
它取决于传播介质本身的弹性和惯性声音的传播原理:绕射规律:当声波在传播途径中遇到障板时,不再是直线传播,而是能绕道展板的背后改变原来的传播方向,在他背后继续传播的现象称之为绕射反射规律:1、入射线、反射线和反射面的法线在同一平面内;2、入射线和反射线分别在法线的两侧;3、反射角等于入射角。
干涉概念:当具有相同频率、相同相位的两个波源所发出的波相遇叠加时,在波重叠的区域内某些点处,振动始终彼此加强,,而在另一些位置,振动始终互相削弱或抵消,这种现象叫做波的干涉。
驻波概念:当两列频率的波在同一直线上相向传播时将形成“驻波”。
驻波是注定的声压起伏,它是由两列在相反方向上传播的同频率、同振幅的声波相互叠加而形成。
驻波形成条件:当单频率平面波在两平行界面之间垂直传播,两个反射面上都满足声压为极大值(位移为零)。
吸收:在声音的传播过程中,由于振动质点的摩擦,将一部分声能转化成热能,称为声吸收吸收是把透射包括在内,也就是声波入射到围蔽结构上不再返回该空间的声能损失透射:声音入射到建筑材料或构件时还有一部分能量穿过材料或建筑部件传播到另一侧空间去。
材料或构件的透射能力是用透射系数来衡量的。
建筑物理声学总结归纳建筑物理声学是研究建筑环境中声音传播、吸声、隔声等现象的学科。
在建筑设计与施工过程中,充分考虑建筑物理声学问题,可以提供良好的声学环境,提高建筑空间的舒适性。
本文将对建筑物理声学的相关概念、作用以及调控方法进行总结归纳。
一、建筑物理声学概念建筑物理声学是以声学理论和实验为基础,研究建筑空间内声波的传播、吸声和隔声等现象的学科。
建筑物理声学涉及的主要概念包括声压级、声能级、声速、声波传播路径等。
1. 声压级(Sound Pressure Level,SPL):声压级是描述声音强弱的物理量,用单位分贝(dB)表示。
声压级的高低直接影响建筑内部的声音感知。
2. 声能级(Sound Energy Level,SEL):声能级是描述声音总能量的物理量,单位同样为分贝(dB)。
声能级的高低与声音的持续时间和强度有关。
3. 声速(Speed of Sound):声速是声音在介质中传播的速度,与介质的密度和弹性有关。
不同介质中的声速存在差异,对声音传播具有重要影响。
二、建筑物理声学的作用1. 提供舒适的声学环境:合理控制建筑内部的声音传播和回声,创造出舒适的听觉感受。
在住宅、办公室等场所,保证语音的清晰传递是一个重要目标。
2. 保护隐私:通过隔声设计,在密闭空间内避免室内外声音干扰,确保私密性。
这在酒店客房、医院病房等场所尤为重要。
3. 助于声学表演:在剧院、音乐厅等场所,正确调整声音的吸收和反射方式,能够提高表演的音质和声场效果。
4. 防止噪声污染:通过合理的隔声设计,减少建筑内外噪声的传播,保障周边环境的安宁。
三、建筑物理声学调控方法1. 吸声处理:通过合适的吸声材料和结构设计,减少声音的反射和回声,降低噪音和噪声对人体的影响。
常用的吸声材料包括吸声板、吸声瓦、吸声窗帘等。
2. 隔声设计:采用适当的隔声结构和隔音材料,阻断声音传播路径,减少建筑内外的噪声干扰。
隔声设计中常用的材料包括隔声墙体、隔声门窗以及隔声隔板等。
