500W广播发射机

EXCEPTIONALLY HIGH OVERALL EFFICIENCY The exceptionally high PA and modulator efficiency of the SX-1 combine to yield typically 70% overall AC to RF efficiency. This represents a 29% to 46% direct power saving compared with other 1 kW transmitters now in use!
High speed lightning protection results from design techniques and devices used in the SX-1. The transmitter constantly monitors VSWR status and takes action only when operational limits are exceeded. Unwarranted VSWR trips, due to station problems or other environmental factors, are minimized. The transmitter is pro-
Harris SX-1
High technology in a blend of broadcast
and comBiblioteka uter scienceters, Harris chose an output network/ bandpass filter consistent with the design objectives of the SX-1. The computer designed Flat-Pass output network is a Butterworth bandpass filter yielding superb phase and amplitude linearity-two critical requirements for optimum AM Stereo performance.

导
频
信
主信道
号
副信道
下边带
M=L+R
S=L-R
副信道 上边带
S=L-R
SCA
30Hz
15 19 23
37.97 38 38.03
53
f(KHz)
调频立体声广播发射机, #25
2020/11/19
FM调制器
MPX/SCA/MONO
+
Fr
PD
LPF
Fr
F0
N
VCO
F
• PLL技术：负反馈控制系统
• PD比较Fr与F0的频率与相位，当其一致时输出恒 定电压，控制VCO输出恒定频率
调频立体声广播发射机, #43
2020/11/19
RF功率放大器(5)
• 单晶体管功率放大器 • 正交平衡功率放大器
调频立体声广播发射机, #14
2020/11/19
音频信号
• 模拟音频信号
– 耳朵能感觉到音频信号频率范围： 20Hz~20KHz
– FM发射机信号频率范围30Hz~15KHz
• 数字音频信号接口标准
– AES/EBU：美国/欧盟数字音频接口标准， 特性阻抗为110 ohm。
– S/P-DIF：Sony/Phillips公司接口标准
• 电源接口：单相220VAC、三相四线380VAC…… • 遥控与监测接口：RS232、RS485、RF…… • RF输出接口：L27、EIA1-5/8、EIA3-1/8
AUDIO MAIN AC REMOTE
FM TX
RF OUTPUT
调频立体声广播发射机, #13
2020/11/19
2、FM激励器

• 黄>-55dBm(>52dBuv) • 蓝>-75dBm(32-52dBuv) • 红<-75dBm(<32dBuv)
ADTB-T与DVB-T上海现场对比试验
---虹桥广播大厦单点覆盖接收成功率
ADTB-T 95.13%

绿：100% 蓝：>95% 黄：>90% 紫：>85% 红：<85% DVB-T 61.17%
-78.2
-73.3
-90.7
-73.0
序 号
测试 地点
测试项目 信号电平（dBm）
广电总局 1 规划院
A1 -72.8
A2 -72.7
A3 未测
工作模式 B1 B2 -71.8 -71.8/-60.2
B3 未测
C -73.1
接收情况 接收失败 接收失败 --最低接收电平（dBm）
信号电平（dBm） -51.9 正常 -52.0 正常
上海崇明固定覆盖测试结论
• 通过崇明向化发射站45、46频道发射端的测试，证明“神州家家通” 系统已实现单个频道23Mbps的传输容量下可传输10套SDTV，表明该系 统具有高效的传输能力；45、46数字频道和47模拟频道连续三个频道 采用多工器共用一套天馈系统，证明该系统具有优越的抗数字、模拟 邻频的性能，提高了频谱的利用率。
接收情况 接收失败 接收失败 --最低接收电平（dBm）
信号电平（dBm） -66.3 -66.6
正常 86.6
-65.5
正常 -75.0
-63.9
接收失败 ---64.3
正常 -87.2
-64.3
接收失败 --65.3
接收情况 最低接收电平（dBm）

探讨中央广播电视节目无线数字化覆盖工程地面数字电视发射系统作者：郭锴来源：《科技传播》 2017年第9期国家新闻出版广电总局（简称为广电总局）于2008 年起，共组织300 余地级乡镇实现中央广播电视节目无线数字化覆盖工程。

为稳步推进电视模数的转变，2014 年12 月30 日，广电总局、中央财政部下发《关于实施中央广播电视节目无线数字化覆盖工程的通知》，将无线数字化覆盖面积、覆盖质量的重要性落实于实处，并为后期数字电视发射系统的构成奠定有利基础。

1 地面数字电视激励器1.1 功能关于地面数字电视发射系统中激励器功能的选择，主要为信源编码和复用、加扰与处理，并以TS 流为基准实施变频与调制处理，结合特定射频的运用，完成数字信号的输出，激励器功能单元更是由码流处理与信道编码、信道映射和频率变换等构成。

一般情况下，激励器还应包含预校正性质功能。

1.2 测试结合《基于卫星传输的地面数字电视单频网激励器技术要求和测量办法》（GD/J067-2015）、《地面数字电视广播激励器技术要求和测量方法》（GB/T28436-2012）相关规定，对激励器测试条件与方法予以明确规定。

关于激励器测试条件的规定，可从测试仪器（N9030 频谱分析仪）、测试模式（如表1 所示）与测试频点（0dBm）与元器件（FPGA 处理芯片、电源、上变频芯片、存储芯片、时钟芯片和授时处理芯片）几点进行分析。

而其测试方法的选择，应以“调制误差”为主，通过对“TS 流抖动”“相位变化容差”等内容的界定，完成激励器测试工作，其测试方法可选用《基于卫星传输的地面数字电视单频网激励器技术要求和测量方法》（GD/J067-2015）为参照。

2 地面数字电视发射机2.1 功能通过TS 流数据信号的记录，发射机依据激励器编码调制的原理，将其转变为基带信号，并以变频调制的方式，将其转变为射频信号，以逐级放大的优势，使其能够在最佳功率点处予以完整输出。

针对发射机主要由以下基础结构构成，即激励器和控制器、放大器与采集单元、分配器与同轴器件、电源以及开关等。

浅析调频广播发射机的故障原因与维护举措发布时间：2022-08-26T08:02:09.354Z 来源：《中国科技信息》2022年4月第8期作者：张彤阳[导读] 调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。

张彤阳新疆广电局91618台摘要：调频广播产生于20世纪20年代，而我国直到20世纪70年代末才实现首次调频立体声广播。

经过一个世纪的发展，调频广播技术已经比较完善，300W、1kW的全固体调频立体声广播发射机相继面世，到目前为止，全固态调频立体声发射机已经实现了500W~100kW的功率覆盖。

然而调频发射机作为一项高科技产品，其内部零部件众多，结构复杂，不同产品的原理也有所差异，因而在日常使用过程中出现故障是难免的。

从当前的实践来看，我国大部分广播发射台站的故障率仍然较高，故障原因分析水平和维修效率也有待进一步提升。

基于此，本文对调频广播发射机的常见故障原因与维护举措进行探讨。

关键词：调频广播发射机；故障原因；维护引言随着科学技术、自动化的应用拓展，调频广播发射机也在更新迭代，随着工艺的提升，传输覆盖的范围越来越广，音频质量越来越好，极大丰富了广大群众的精神文化生活。

这也给发射台站的技术人员带来了前所未有的挑战，发射机各功能板高度集成化，一旦出现故障，难以发现故障点，就算发现故障点，损坏的器件也难以找到合适的备品备件，这就要求技术人员要24小时巡机值守，定时巡检机房运行环境和发射设备状态，确保第一时间发现安全隐患，将隐患消除在萌芽状态，保证广播信号的安全播出。

1基本原理调频广播的发射信号是一种电磁波，同时也是一种无线电波。

该项技术的原理涵盖了大量的理论知识内容，具体包括集成度原理、可靠性原理以及控制性原理等。

从物理学的层面展开分析，无线电波具有易极化的特点，无论处于何种情况，电磁波均能够根据原放线完成信号发射任务。

但是在进行极化时，会导致一定的垂直电波形成。

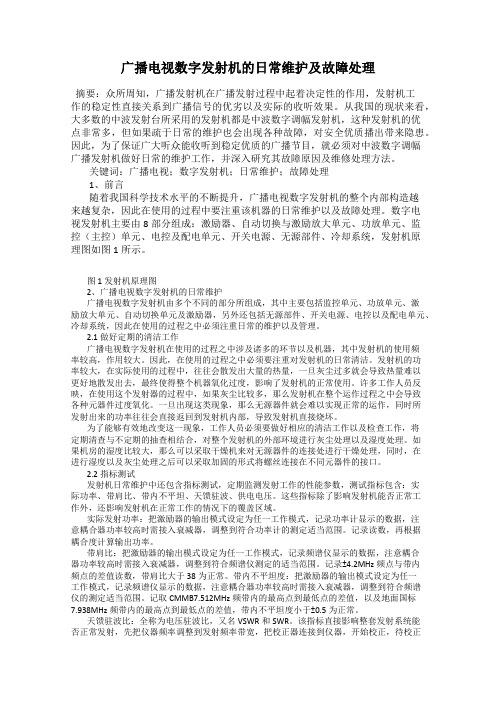

广播电视数字发射机的日常维护及故障处理摘要：众所周知，广播发射机在广播发射过程中起着决定性的作用，发射机工作的稳定性直接关系到广播信号的优劣以及实际的收听效果。

从我国的现状来看，大多数的中波发射台所采用的发射机都是中波数字调幅发射机，这种发射机的优点非常多，但如果疏于日常的维护也会出现各种故障，对安全优质播出带来隐患。

因此，为了保证广大听众能收听到稳定优质的广播节目，就必须对中波数字调幅广播发射机做好日常的维护工作，并深入研究其故障原因及维修处理方法。

关键词：广播电视；数字发射机；日常维护；故障处理1、前言随着我国科学技术水平的不断提升，广播电视数字发射机的整个内部构造越来越复杂，因此在使用的过程中要注重该机器的日常维护以及故障处理。

数字电视发射机主要由8部分组成：激励器、自动切换与激励放大单元、功放单元、监控（主控）单元、电控及配电单元、开关电源、无源部件、冷却系统，发射机原理图如图1所示。

图1发射机原理图2、广播电视数字发射机的日常维护广播电视数字发射机由多个不同的部分所组成，其中主要包括监控单元、功放单元、激励放大单元、自动切换单元及激励器，另外还包括无源部件、开关电源、电控以及配电单元、冷却系统，因此在使用的过程之中必须注重日常的维护以及管理。

2.1做好定期的清洁工作广播电视数字发射机在使用的过程之中涉及诸多的环节以及机器，其中发射机的使用频率较高，作用较大。

因此，在使用的过程之中必须要注重对发射机的日常清洁。

发射机的功率较大，在实际使用的过程中，往往会散发出大量的热量，一旦灰尘过多就会导致热量难以更好地散发出去，最终使得整个机器氧化过度，影响了发射机的正常使用。

许多工作人员反映，在使用这个发射器的过程中，如果灰尘比较多，那么发射机在整个运作过程之中会导致各种元器件过度氧化。

一旦出现这类现象，那么无源器件就会难以实现正常的运作，同时所发射出来的功率往往会直接返回到发射机内部，导致发射机直接烧坏。

NDB500无方向信标学习手册东苑电脑工作室2019年12月16日第一节、机柜上海埃威航空电子有限公司生产的NDB500机柜图2、谐波滤波器面板图3、监控器面板图6、伺服检测组件第二节 NDB500技术性能一、技术性能1、频率范围载波频率范围为190kHz --- 535kHz2、频率间隔频率间隔为1kHz。

3、频率稳定度优于5±。

⨯5-104、输出功率额定输出功率为500W。

5、调幅度可调至95%，无用音频调制不超过载波幅度的5%。

6、调幅音频调幅音频为1020Hz±50Hz7、识别码参数：点长0.112秒，划长0.336秒。

8、码周期：有7.5秒、15秒、30秒、60秒可供选择，通常应选择7.5秒。

9、工作种类自动调幅报——以调幅方式自动发射识别码。

自动等幅报——以等幅报方式自动发射识别码。

手动调幅报——插入电键，以手工键控方式发射调幅报识别码。

手动等幅报——插入电键，以手工键控方式发射等幅报识别码。

调幅话——以调幅方式自动发射识别码，当插入话筒，按下PTT 时，可以同时发射调幅话。

我国民航通常使用自动调幅报工作方式。

10、本机工作方式选择A工作——监控器旁路，A机工作。

B工作——监控器旁路，B机工作。

A工作B备用——监控器正常工作，A主B备。

B工作A备用——监控器正常这个，B主A备。

遥控。

11、通过遥控器实现的功能开机，关机，A工作，B工作，A工作B备用，B工作A备用。

监视功能：NDB工作指示、码告警、射频告警、电源告警。

12、监控器告警情况：1）射频告警：当发射功率下降到250W时，产生射频告警。

2）码告警：当调制度下降到50%时，或者识别码丢失时，均产生码告警。

3）电源告警当A机电源电压下降到44.5V时，产生电源告警，并将A机连接到蓄电池上；当B机电源电压下降到44.5V时，产生电源告警，并将B机连接到蓄电池上。

当交流电断电时，AB机均出现电源告警，AB机全部连接蓄电池。

短波广播发射机技术要求
内容:
一、发射机输出功率
短波广播发射机的输出功率应符合国家无线电管理部门的规定和要求。

一般来说,短波发射机的输出功率在10-100KW之间。

二、发射机频率范围
短波广播发射机的频率范围一般在3-30MHz之间。

需要根据具体的频率规划和分配,选择合适的发射频率。

三、发射机频率稳定度
短波发射机的频率稳定度直接影响信号的传播质量。

频率稳定度指标一般要求必须高于1×10-6。

发射机应具有频率自动控制装置来保证频率稳定。

四、发射机相位噪声
发射机的相位噪声会导致发射信号的相位波动,影响接收效果。

短波发射机的相位噪声要求必须低于-80dBc/Hz。

五、发射机谐波和寄生发射
发射机输出的谐波和寄生发射必须控制在规定的限值以下,一般要求
高次谐波和寄生发射至少要低于基波60dB。

六、发射机调制质量
发射机的调制质量直接决定信号传输的音质效果。

调制度要求大于85%,频率响应在100-5000Hz范围内±3dB。

七、发射机自动保护
发射机必须设置自动保护装置,在发生异常情况下能够快速关闭发射机以防止发生故障。

自动保护范围包括高驻波比保护、过功率保护、过温保护等。

八、发射机远程控制
发射机应设置远程监控和控制功能。

使得能够实现对发射机的远程监测和参数调整控制。

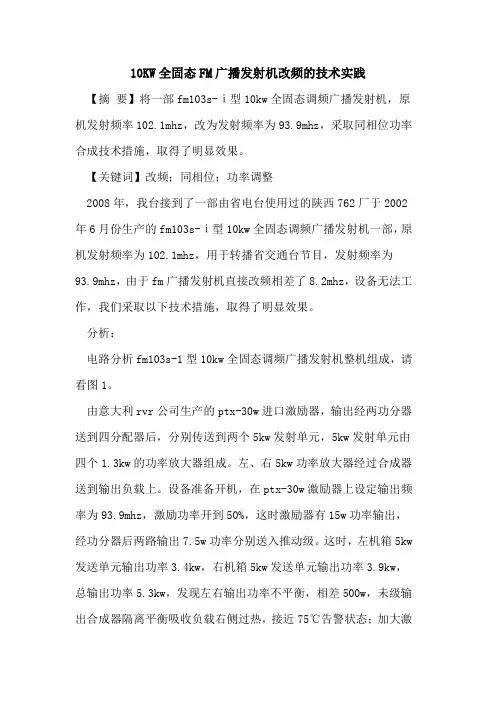

10KW全固态FM广播发射机改频的技术实践【摘要】将一部fm103s-ⅰ型10kw全固态调频广播发射机，原机发射频率102.1mhz，改为发射频率为93.9mhz，采取同相位功率合成技术措施，取得了明显效果。

【关键词】改频；同相位；功率调整2008年，我台接到了一部由省电台使用过的陕西762厂于2002年6月份生产的fm103s-ⅰ型10kw全固态调频广播发射机一部，原机发射频率为102.1mhz，用于转播省交通台节目，发射频率为93.9mhz，由于fm广播发射机直接改频相差了8.2mhz，设备无法工作，我们采取以下技术措施，取得了明显效果。

分析：电路分析fm103s-1型10kw全固态调频广播发射机整机组成，请看图1。

由意大利rvr公司生产的ptx-30w进口激励器，输出经两功分器送到四分配器后，分别传送到两个5kw发射单元，5kw发射单元由四个1.3kw的功率放大器组成。

左、右5kw功率放大器经过合成器送到输出负载上。

设备准备开机，在ptx-30w激励器上设定输出频率为93.9mhz，激励功率开到50%，这时激励器有15w功率输出，经功分器后两路输出7.5w功率分别送入推动级。

这时，左机箱5kw 发送单元输出功率3.4kw，右机箱5kw发送单元输出功率3.9kw，总输出功率5.3kw，发现左右输出功率不平衡，相差500w，未级输出合成器隔离平衡吸收负载右侧过热，接近75℃告警状态；加大激励功率到60%，输出无明显变化，左机箱ⅰ输出正常，右机箱ⅱ输出告警，输出功率不足，同时末级隔离平衡吸收负载告警灯亮，负载温度超限，发射机无法进入正常工作状态。

降低激励输出功率到50%，用美国泰克tds3012b双综示波器测量左、右机箱5kw功放中共8个1.3kw功放的相位，仪器连接如图2。

用两根专用等长度的测试线与左机箱5kw发射单元内的4个1.3kw功放面板检测口相连，1号和2号为一组，3号机和4号机为另一组，用tds3012b双综示波器送1v峰-峰值电压，观察到1号、2号功放板输出相位偏差过大，两条正弦波形不重合，不在同相位上，如图3所示，根据厂方对发射机的设计为同相位功率合成，正常5kw功率放大器的4个功放单元应当在同相位上，波形应重合，输出功率为最大。

1GST-GF500WA/300WA/150WA 型广播功率放大器安装使用说明书特点广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。

GST-GF500WA 型广播功率放大器、GST-GF300WA 型广播功率放大器、GST-GF150WA 型广播功率放大器功能相同，但功率不同，分别为500W、300W 和150W。

主要技术指标（1）工作电压：主电源交流AC220V，备用电源交流AC220V（2）定压输出：120V（3）频率特性：80Hz～8KHz （90V～145V）（4）输出功率：500W/300W/150W（5）谐波失真：≤5%（6）噪声电平：＜37mV（7）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（8）外形尺寸：88.1mm(2U)×482.6mm×305.0mm结构特征与安装以GST-GF500WA 型广播功率放大器为例进行说明，其外形及结构示意图如图图-1-2本广播功率放大器采用标准插盘结构安装，其后部示意图如图图2-21)工作指示灯：200A启动本设备后该指示灯为绿色，表示本机工作正常。

说明：当功放电源开关打开时工作指示灯不亮，此时如果主备电均正常时，主电绿灯亮，说明功放处于待机状态。

2)故障灯：说明：故障灯常亮，表示本机音频输出线处于交流短路，本机已经处于保护状态。

如果音频输出线短路故障排除，需将电源关闭，然后再重新启动，才能解除指示灯常亮状态；23)主电指示灯：绿灯亮表示本机采用主用电源供电，黄灯故障灯亮说明主用电源断开。

说明：当功放电源开关打开时，如果主电正常则绿灯点亮，如果断开则黄灯点亮。

4)备电指示灯：绿灯亮表示本机采用备用电源供电，黄灯故障灯亮说明备电断开。

说明：当功放电源开关打开时，如果主备用电源均正常，默认主电优先工作，对应主电指示灯为绿色，备电指示灯处于熄灭状态（代表目前备电正常）；如果主用电断开，功放会自动转为备用电工作，对应的备电指示灯为绿色，主电指示灯为黄色。

分类号_________ 编号___________ U D C _________ 密级___________中国民航飞行学院毕业设计（论文）论题NDB、VOR/DME、ILS/DME进近方式分析比较作者姓名杨安伟指导教师姓名及职称张焕副教授李鹏二级飞行教师二级学院及专业名飞行技术学院飞行技术专业提交日期2005.6.23 答辩日期2005.6.27答辩委员会主任______________ 评阅人2005年6月23日目录前言 (4)1.现行无线电进近导航设备 (5)1．1 无方向性信标台NDB (5)1．2甚高频全向信标 (5)1．3 测距机DME (6)1．4 仪表着陆系统ILS (6)2．NDB、VOR/DME、ILS/DME进近方式分析 (8)2．1 NDB进近 (8)2．1．1 NDB进近程序的实施 (8)2．1．2 NDB五边的进入 (8)2．1．3五边向台航迹的控制 (9)2．1．4五边高度的控制 (9)2．2 VOR/DME进近 (10)2．2．1 VOR/DME进近程序的实施 (10)2．2．2 VOR/DME五边的进入 (11)2．2．3五边向台航迹的控制 (11)2．2．4五边高度的控制 (12)2．3 ILS进近 (13)2．3．1进近实施程序 (13)2．3．2．ILS进近的实施方法 (13)2．3．3下降进近准备应考虑的问题 (16)3. 五边进近方式的比较 (17)结束语 (19)参考文献 (20)NDB、VOR/DME、ILS/DME进近方式分析比较学生:杨安伟指导老师:张焕摘要本文对NDB,VOR/DME,ILS/DME在飞行进近中的相关方法和作用, 以及其组成和原理进行了分析比较,对飞行中各种进近方式的具体应用情况做了辨析.在此基础上对NDB，VOR/DME，ILS/DME进近的飞行方法提出了一些准则和要领.并且重点对五边进近飞行中的偏差修正做了全面分析以及其修正方法。

原理简介： CMMB手机电视是中国移动通信有限公司和中广传播有限公司共同利用CMMB技术推出的电视产品， 其市场推广名为“手机电视”。它是利用中国移动多媒体广播（CMMB：China Mobile Multimedia Broadcasting）技术推出的便携式的移动的多媒体广播电视产品。目前CMMB所有产品统称为“手持 电视”。 CMMB采用具有自主知识产权的移动多媒体广播电视技术，系统可运营、可维护、可管理， 具备广播式、双向式服务功能，支持中央和地方相结合的运营体系，具备加密授权控制管理体系， 支持统一标准和统一运营，支持用户全国漫游。 系统基本技术参数： 广播频段：U频段（470-860MHz） 中山市CMMB发射频点： DS-40 730MHz 视频压缩标准： H.264 音频压缩标准：DRA 调制方式: OFDM 映射方式：BPSK QPSK 关参数 CMMB网络设备室外直放站主要用的50W和200W的设备，室内分布用的型号根据覆盖区域不同使用 0.1W至200W不等。



CMMB发射系统 500W风冷式CMMB数字电视发射机，用于广电高山发射台站或具地理优势的移动基站，主要实现大 面积区域的覆盖。500W发射机大站在空阔区域可实现半径5~10公里的路面覆盖，在城市密集楼群区 域可实现半径3~5公里的路面覆盖，及室内浅覆盖。
CMMB发射点系统图
500W设备图

网络覆盖模式 为更好地利用目前的广播电视频率资源，CMMB使用单频网的模式进行覆盖，即在同一覆盖区域的 发射站点使用相同的信号源及发射频率，通过GPS同步设备，实现各个发射点间信号的同步发射覆 盖。 在单频网站点建设的同时，通过使用小功率补点设备，实现对政府机构、移动营业、终端卖场、工 业区等重点区域的覆盖。 CMMB单频网组网示意图

500kW短波发射机双速水泵调速原理分析摘要：DF500A型500kW的短波发射机作为国内首批生产的大功率短波发射机已经广泛应用于国家广播电视总局，而随着发射机功率等级的优化，对附属冷却系统的工作性能有了更高的要求。

500kW短波发射机水冷系统则是由两台离心水泵、等离子交换器、水箱、冷凝器、离子过滤器等设备构成，在本文浅析高低速水泵调速原理以及控制电路方面的内容。

关键词：500kW；短波发射机；水泵前言：短波发射技术应用水平随着技术的发展已经得到明显的提升，同时在应用中取得了理想的成绩，但是应用短波发射技术还需基于短波发射机设备基础上得以完成。

短波发射机运行期间，会产生大量的热量，若热量大于设备的承受范围，发射机的性能就会受到影响，甚至损毁发射机设备，因此需要将冷却系统应用其中，为短波发射机价值的发挥保驾护航。

一、双速水泵控制电路原理500kW的短波发射机水泵主要的工作方式就是一主一备，在水泵控制电路中两台水泵通过切换开关实现切换应用。

而在发射机正常工作时，供电空开就处于闭合的状态，而交流接触器还要分别控制高低速泵两条供电通路。

此时热过载继电器分别串联在高速和低速泵供电的线路中，常闭接点则是在高速泵控制通路上，常闭接点串联在低速泵的控制通路中，以此将热过载的保护作用充分发挥出来。

通常情况常闭接点串联在低速泵控制通路内，而作为高低速控制电路互锁，以此保证只有一路电源为水泵提供电力。

若发射机升黑灯丝，逻辑控制系统会下发启动低速运转泵，指令即低电平信号、滤波墙所对应继电器线包得电、常开接点闭合、延时继电器线包得电，在延时0.5s以后常闭接点动作。

此时交流接触线包得电、常开接点闭合、闭合低速泵供电通路、水泵电机定子绕组以三角形接法工作、水泵实现低速运转。

若发射机升红灯丝，此时的逻辑控制又成为：下发启动高速水泵指令、滤波强对应继电器线包得电、交流接触器线包、延时继电器线包同时获取电力、常开接点闭合、常闭接点断开、闭合高速水泵供电通路，同时低速泵供电通路断开、常闭接点延时0.5秒以后运行、线包得电，与此同时常开接点闭合、水泵绕组端短接、定子绕组接法由三角形转变Y形、水泵高速运行。

FSN-A 系列
功率 频率范围
0.2W 87~108MHz
0.5W 87~108MHz
1W 76~108MHz
1W/7W 76~108MHz
15W 87~108MHz
15W 87~108MHz
10W 70~90MHz
15W 87~108MHz
15W 75~85MHz
15W 87~108MHz
15W 87~108MHz
本机操作简单，接线容易。前面板的发射频率显示采用 LCD 显示屏，步进为 100Khz, 通过其下方的“+”及“-”两个轻触开关来调节频率的上调和下调，快速、直观。“Audio” 为标准的 3.5mm 立体声输入插座，可以容易地连接至大多数家用立体声音频播放设备。背 板上的“DC12V”为 6.5mm 的电源输入插座，通过外接的 12V/1.5A(电流余量可选用更大 些的)电源适配器输入（插座内心为正极），电源适配器建议使用开关电源，如笔记本电脑和 液晶显示器等外接开关电源适配器，接头端最好是带磁环滤波的，这样可以大大降低电源对 发射机的干扰，有条件的请使用 12V 的电瓶对发射机进行供电。
300W 调频发射机
15公里~20公里
1KW 调频发射机
20公里~30公里
3KW 调频发射机
30公里~40公里
5KW 调频发射机
40公里~50公里
10KW 调频发射机
50公里~90公里
模拟电视发射机 50W 5公里~10公里
模拟电视发射机 100W 8公里~15公里
模拟电视发射机 300W 10公里~20公里
100W
FU518A-300W
300W
FU518A-500W
500W
FU518A-1000W

1kW调频发射机的原理与常见故障处理探讨1kW调频发射机是广播、通讯领域的重要设备。

在实际工作中，发射机往往会出现一些故障，影响广播工作的正常开展。

切实做好发射机日常维护工作，及时解决发射机故障，确保设备安全稳定运行，是发射机使用单位日常工作的重要任务之一。

文章围绕1kW调频发射机维护和故障检修有关问题进行探讨，阐述了1kW调频发射机的基本工作原理，介绍了1kW调频发射机常见故障的解决方法，并就发射机场效应管故障的排除及发射机日常维护等问题进行了简要说明。

标签：工作原理；故障；场效应管引言现代社会，无线电广播已经成为日常工作生活中十分普遍的事物，在国民经济社会文化发展中发挥着重要的促进和保障作用。

1kW调频发射机是无线电广播诸多发射机种类中的一种，凭借着强大的功能和优越的适应性在广播、通讯领域承担着重要职能。

1 1kW调频发射机的基本工作原理1.1 1kW调频发射机系统组成分析随着时代的发展，关于无线电发射机的技术也在不断升级换代。

当前的主流调频发射机多数采用模块化设计方式，1kW调频发射机也是如此。

1kW调频发射机的系统结构包括调频激励器、逻辑控制单元、开关电源（两块）、500W射频功率放大模块（两块），功率分配器和功率合成器等单元。

其中，为降低使用单位日常维护难度，功放模块和开关电源均采用盒式插拔结构设计，必要时可以相互置换。

500W功放模块主要结构包括两个功放电路、一个分配器和一个合成器，其中，使用BLF278或MRF151G型场效应管作为功放电路的功放管。

每个场效应管实际上是由两只并联封装的功放管构成，从而使得输出功率达到300W，发射机功放模块包括两个场效应管，公路达到500W，足够应对正常情况下的功率需求。

此外，功放模块采用了保护电路设计，能够在温度超标、电压超标、电流超标等异常情况下保护设备安全。

合成器内部则包括不平衡保护电路和定向耦合器功率取样电路。

1.2 1kW调频发射机的信号处理步骤分析1kW调频发射机主要接收卫星信号或微波信号，接收到信号首先输入数字接收机，经过接收机的解码处理转为L＼R两路信号，输送到调频激励器，再依次经过内部音频处理器、同步器进行对应的处理后，开始调频调制，原本的音频信号形势转为调频信号，载波波段范围从87.5MHz到108MHz，激励器放大器对调频后的信号进行放大，使其输出功率不低于20W，射频信号从激励器出来后进入功率分配器，在此均分为两路信号，分别作为两个500W的功放模块的推动信号。

1KW调频广播发射系统的故障处理总结1kw调频广播发射机因具有良好的技术指标和稳定性被电台广泛使用，本文结合电台使用情况对1KW调频广播发射系统在使用的过程中出现的问题和解决办法进行了总结分析。

1kw调频广播发射系统的发射机由调频激励器，2只500W 功率放大器，功率合成器及两个48V开关电源组成。

标签：功率放大器；信号源；场效应管；逻辑控制单元一、发射机功率故障。

1、一个功率放大器反射功率指示大。

检查发射机输出至多工器的馈管接头因没接好而松动，重新紧固；测量多工器插入损耗，检查多工器自身是否存在故障，插损大时应重新调试多工器；检查放大器与合成器之间的插座、插头是否接触不良，以及合成器自身是否存在发热现象。

判断逻辑控制单元自身是否存在问题导致反射功率误报警。

2、两个功率放大器指示都偏大。

功率只能上升到300W左右，继续升功率发射机将保护。

这类故障主要是天线、馈线和功分器出现问题，先将发射机连接假负载来排除发射机自身故障，一般是天线的功分器进水、分馈线进水。

需要进行排湿处理并重新密封。

主馈线也可能存在进水现象，需要重新处理。

3、发射机开机后直接保护关机。

这种故障的原因为天线或主馈线开路或短路。

应找到故障点进行处理，重点查馈线是否开路或短路、功分器的连接点是否接好等。

4、停机关机后发射机不能正常开启。

在冷机状态下开机时，功放管的功耗低，输出功率较大，超过额定功率太多导致保护电路动作关机。

因此开机前要降低激励信号，防止开机过冲，开机一段时间后机器进入热态工作后在提高激励信号的输出使发射机工作于额定状态。

有时采用发电机供电导致电压太低或三相電流严重失衡，造成自动保护关机。

应调高电压或使自备发电机的三相输出电流相对平衡。

5、功率放大器指示灯显示故障，正常激励信号输入时，发射机输出达不到额定功率。

一个原因是冷机状态下激励功率调不够或其它原因，导致功率放大器的场效应管在冷机状态下功耗小而电流过大导致它损坏。

因此开机要适当调小激励功率。

新一代HARRIS 10k W FM发射机
陈宏;钱勇新
【期刊名称】《广播与电视技术》
【年(卷),期】1998(025)005
