下载文档原格式
中质保温浇注料指标
（原创版）
目录
1.中质保温浇注料的概念和特点
2.中质保温浇注料的主要指标
3.中质保温浇注料的应用领域
4.中质保温浇注料的发展前景
正文
一、中质保温浇注料的概念和特点
中质保温浇注料是一种以硅酸铝纤维、珍珠岩等为基本原料，掺入一定比例的结合剂、添加剂，经过高温熔融、纤维化处理而制成的一种新型保温材料。
它具有优良的耐高温性能、热稳定性、抗侵蚀性和抗热震性，是工业炉、锅炉等高温设备的理想保温材料。
二、中质保温浇注料的主要指标
中质保温浇注料的主要指标包括耐高温性能、热稳定性、抗侵蚀性、抗热震性和导热系数等。
1.耐高温性能：中质保温浇注料能在 1100-1700℃的高温环境下长期稳定工作，短期耐温可达 1770℃。
2.热稳定性：中质保温浇注料的热稳定性好，重复使用次数多，可在高温环境下长期使用。
3.抗侵蚀性：中质保温浇注料具有良好的抗侵蚀性，能有效抵抗酸性、碱性等物质的侵蚀。
4.抗热震性：中质保温浇注料的抗热震性好，可在高温环境下反复加热和冷却，不开裂、不变形。
5.导热系数：中质保温浇注料的导热系数低，能有效减少热量的损失，提高设备的热效率。
三、中质保温浇注料的应用领域
中质保温浇注料广泛应用于工业炉、锅炉、高温管道、窑炉、熔炉等高温设备的保温隔热，以及航空、航天、军工、化工、冶金、建材等行业的高温工程。
四、中质保温浇注料的发展前景
随着我国经济的快速发展，对能源的需求日益增长，节能减排成为国家政策的重要方向。
中质保温浇注料作为新型保温材料，其优良的保温性能和耐高温性能，将在高温设备保温领域得到更广泛的应用。

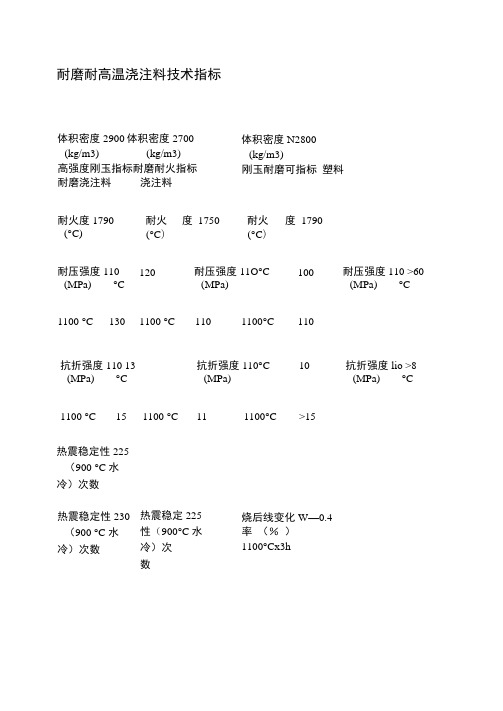

耐磨耐高温浇注料技术指标高强度刚玉指标耐磨耐火指标 刚玉耐磨可指标 塑料耐磨浇注料 浇注料耐火度1790 耐火 度 1750耐火度 1790(°C) (°C )(°C )耐压强度110 120耐压强度11O°C100耐压强度110 >60 (MPa) °C(MPa)(MPa) °C1100 °C130 1100 °C 110 1100°C 110抗折强度110 13抗折强度110°C10抗折强度lio >8(MPa) °C (MPa)(MPa) °C1100 °C 151100 °C111100°C>15热震稳定性225 （900 °C 水 冷）次数体积密度2900体积密度2700 (kg/m3) (kg/m3) 体积密度N2800(kg/m3)热震稳定性230 （900 °C 水冷）次数热震稳定225性（900°C 水冷）次 数烧后线变化W —0.4 率 （％ ） 1100°Cx3h耐磨性S5.5耐（1100°C 烧（后）烧磨性061100 °C后)耐磨性三5・5（1100 °C 烧后）体积密度2700体积密度22500(kg/m3) (kg/m3) 抗折强度110 8 (MPa) °C热震稳定N25 815°C5.5性(1100 °C 水冷)次 数1100 °C13抗折强度110-C1.5(MPa) 热震稳定性25 (900 °C水 冷)次数 815°C2耐磨性6.5 (1100°C 烧 后 )(CC)耐磨耐火可指标磷酸盐耐指标 轻质保温浇指标 注料塑料 火浇注料 耐火 (°C ) 度 1750耐火(°C )度 1750使用温度1000耐压强 (MPa) 度110 °C 55耐压强度iio°c (MPa)50容 重800(kg/m3)1100 °C100 1200 °C60导热系数0.25 w/m. °C(CC) (CC)(CC) 耐压强度1 io°c (MPa)。
G2N浇注料标准一、标准简介G2N浇注料标准是对以特定耐火材料为主要成分，加入适量的结合剂制成的用于铸造工业的G2N浇注料的规范要求。
本标准的主要目的是确保G2N浇注料的质量、性能和安全性，以满足铸造工业的特定需求。
该标准为产品的设计、生产和应用提供了指导和规范，有助于提高铸造工业的整体水平。
二、标准制定机构G2N浇注料标准的制定机构通常是国家或地区的标准化组织、行业协会或相关政府机构。
这些机构负责收集和整理来自制造商、用户和行业专家的意见和建议，制定出符合市场需求和行业发展趋势的标准。
通过制定和实施标准，可以促进市场竞争的规范化，提高产品质量和安全性能，同时推动行业的可持续发展。
三、标准主要内容G2N浇注料标准的主要内容包括对产品的性能要求、试验方法、检验规则以及标志、包装、运输和贮存等方面的规定。
具体而言，该标准规定了G2N浇注料的化学成分、物理性能（如密度、显气孔率、耐压强度等）、使用性能（如耐火度、热震稳定性等）等性能指标的具体要求。
此外，该标准还规定了相应的试验方法，包括取样方法、试验环境、试验步骤等，以确保测试结果的准确性和可靠性。
在检验规则方面，该标准明确了型式检验、出厂检验等检验分类的具体要求，以及抽样方法、判定规则等内容。
同时，该标准还对G2N浇注料的标志、包装、运输和贮存等方面进行了规定，以确保产品的安全运输和合理存储。
四、与国际标准的关系G2N浇注料标准通常与国际标准保持一致或相互认可。
这意味着国内标准与国际标准在内容上基本相同或相似，以便于国际间的贸易和技术交流。
通过与国际标准的接轨，可以提升我国G2N浇注料在国际市场的竞争力，促进产品出口和技术合作。
同时，与国际标准的接轨还有助于引进国外先进技术和管理经验，推动我国铸造工业的整体进步。
五、实施建议为了确保G2N浇注料标准的顺利实施和有效执行，建议采取以下措施：加强宣传和培训工作，提高企业和相关人员的标准化意识；加强监督检查和执法力度，对不符合标准要求的企业和产品进行严肃处理；鼓励企业积极采用先进技术和管理经验，提升产品质量和安全性能；加强与国际标准化组织的交流与合作，及时跟进国际标准动态，推动我国标准与国际标准的同步发展。
浇注料是一种由耐火物料加入一定量结合剂制成的粒状和粉状
材料，具有较高流动性，适用于以浇注方式成型的不定形耐火材料。
对于浇注料的检查，可以采用以下标准：
外观检查：浇注料应呈均匀的干燥的松散状，不得含有杂物，且表面无明显变色。
同时，浇注料不应含有妨碍使用、影响性能的杂质。
物理性能检测：可进行密度、气孔率、体积密度、吸水率等项目的检测，确保其满足使用要求。
力学性能检测：包括抗压强度、抗折强度、耐磨性等项目的检测，以评估浇注料的使用寿命和安全性。
热学性能检测：通过测试浇注料的热膨胀系数、导热系数、最高使用温度等指标，评估其在各种温度下的性能表现。
化学稳定性检测：检查浇注料对各种化学物质的抵抗能力，以确保其在各种环境中的稳定性。
浇注料应符合设计规定的抗压强度要求。
浇注料在使用中不得出现大于5mm的裂纹。
浇注料应无毒、无味、无污染，符合环保要求。
浇注料应具有良好的施工性能，易于搅拌、运输和成型。
浇注料应具有较长的使用寿命，能够承受高温、氧化和腐蚀等恶劣环境条件。
此外，针对浇注料的具体应用场景，如水冷壁底部和炉膛密相区
周围的悬浮筛网及穿墙的浇注料表面等，还需进行特定的检测，如厚度均匀性、表面完整性等。

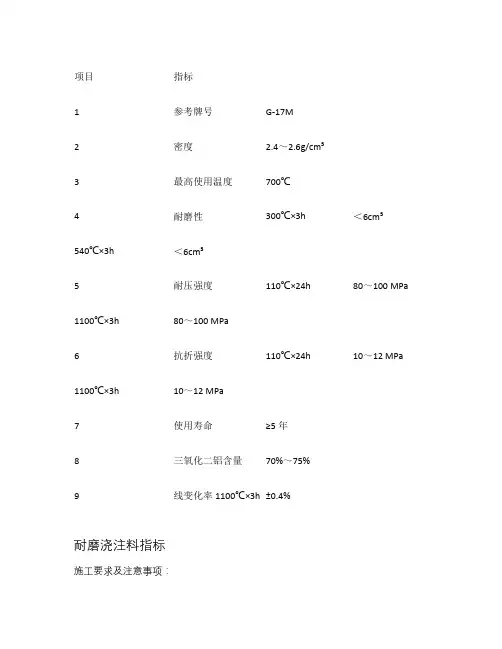

项目指标1 参考牌号G-17M2 密度 2.4～2.6g/cm³3 最高使用温度700℃4 耐磨性300℃×3h ＜6cm³540℃×3h ＜6cm³5 耐压强度110℃×24h 80～100 MPa 1100℃×3h 80～100 MPa6 抗折强度110℃×24h 10～12 MPa 1100℃×3h 10～12 MPa7 使用寿命≥5年8 三氧化二铝含量70%～75%9 线变化率1100℃×3h ±0.4%耐磨浇注料指标施工要求及注意事项：1、材料必须按材料附带要求说明存放，施工前要严格检查材料质量；2、把钉及顶部所用钢筋网必须预先涂刷0.5～1mm厚的沥青漆;3、耐火浇注料要严格按照材料说明进行配制，用搅拌机搅拌，拌好的料最好在30分钟内用完，凝结后的料块不允许再加水搅拌使用;4、浇注料施工前，应检查抓钉是否焊牢，把钉上所涂沥青及塑料帽是否完好;5、砌筑耐火浇注料时，纵向及横向每隔约1.5m间距设一膨胀缝，并填以陶瓷纤维绳，缝宽～5mm,膨胀缝应布置在两排锚固件之间，当在棱边或凸面的边缘设置膨胀缝时，膨胀缝应布置在离该边缘大约300mm的地方；6、砌筑耐火浇注料时要采用合适的振动棒振动，捣实;7、耐火浇注料施工结束后要按要求进行烘炉处理，先要保证脱模及自然养护时间达到24小时，然后按照供货商所提供烘炉曲线进行烘炉；8、相应施工过程可参照GB 50211-2004《工业炉砌筑工程施工及验收规范》进行施工;9、浇注料物理、化学检验的取样需按GB/T17617及以下规定进行:（1）取样应在发包方、监理、安装单位、承包方代表监督下完成；（2）取样应至少三人完成，各取样应在不受任何约束的情况下随机取样;（3）检测指标需符合相应检测标准，无具体检测要求的均需满足国内相应标准。
10、耐火保温层检验方法参照GB50211-2004《工业炉砌筑工程施工及验收规范》或相应最新标准进行检验;11、完工后浇注料必须满足材料性能指标及现场工况下的正常使用。
耐酸浇注料（2500kg/m3）施工说明宜兴市凯达耐火材料有限公司耐酸浇注料2500kg/m3一、应用范围耐酸浇注料2500kg/m3采用特级精焦、一级石英及部分刚玉为骨料，耐酸水泥和纯铝酸钙水泥为结合剂，并添加超细粉和复合添加剂，具有耐高温、耐酸侵蚀、耐强烈磨损等优点，广泛用于广泛应用于石化行业耐酸烟囱、液硫池及相关类似热工设备的工作衬部位。
二、技术性能：1．体积密度（g/cm3）≤2.52．常温耐压强度（MPa）110℃×24h烘后>503．烧后线变化（%）1400℃×3h ±0.64．耐火度（℃）≥17505．Al2O3（%）≥756．导热系数（w/m.k） 800℃≤1.3注：按下述重量比配制，可达到上述指标。
集料：水泥（A+B）：添加剂=88：12（A+B）：0.15（即一袋集料搭一包水泥搭一小包添加剂为一组,都已称量好，可直接使用。
若气温高硬化快，另配有缓凝剂，使用时按4袋集料外加1包缓凝剂即可，具体根据材料硬化时间调整加入）三、施工说明1．施工前必须完成有关各项准备工作，例如设备清扫、人员培训、工具、水质、材料试样等一整套工作。
2．衬里材料施工的环境温度以5~30℃为宜，低于或超过温度区域，要采取相应的保温和降温措施。
（1）.若环境温度低于5℃，干料应存放在取暖房内，施工时可通过加热壳体、加热水（40℃以下）搅拌、在相关技术人员指导下适量掺加促凝剂等方法使拌和料温度保持在10℃以上；（2）.若环境温度在30℃以上时施工，应采取降温措施保证可施工时间，具体措施为：a将容器和管道遮蔽起来，免受日光照射。
b在衬里设备外壁喷水降温，但必须保证不让水流入衬里设备内侧施工部位。
c在相关技术人员指导下，适量掺加外加剂（缓凝剂）。
d使用冰水搅拌。
e使用冷风机对环境降温。
3．本衬里材料采用内薄膜袋外编织袋包装，内有集料、水泥及添加剂（其中水泥和添加剂已称量好分别单独用塑料袋包装，可直接使用）。
耐火砖、隔热砖、莫来石砖、粘土砖、隔热泥浆和浇注料技术性能要求第一章、技术性能要求1、干熄炉与一次除尘器耐材的砌筑特点：1.1干熄炉砌体属于竖窑式结构，中下部是处于正压状态的圆筒形直立砌体。
1.2炉体自上而下可分为预存室、斜道区和冷却室。
1.3预存室的上部是锥顶区，因装焦前后温度有波动，耐火砖的损毁原因主要是装入焦炭时的高温剥落以及来自预存室衬砖的热膨胀造成的上涨挤压，所以炉口耐火砖要求有较好的高温抗折强度和热震稳定性。
1.4炉口工作层采用B级莫来石—碳化硅砖，其余为干熄焦用粘土砖和高强隔热耐火砖。
1.5预存室下部是环形气道，可分为内墙及环形通道外墙两重圆环砌体。
1.6内墙要承受装入焦炭的冲击力和磨擦，还要防止预存室与环形气道的流体压差窜漏，因而采用高强度耐磨砖—A级莫来石粘土砖。
1.7斜道区的砖逐层悬挑承托上部气体的荷重，并且是逐层改变气道深度的砖砌体。
1.8温度频繁波动、热惰性气流和焦炭粉尘激烈冲刷，还受上环形烟道进入的燃烧空气影响，该部位的损坏原因主要是由于温度变化而形成的热应力以及耐火材料的不均匀负荷造成的高温机械剥落，以热震损坏为主。
1.9对内层砖的热震性、抗磨损和抗折强度要求都很高。
该部位采用高档次莫来石－碳化硅特制砖。
1.10冷却室虽结构简单，是一个圆筒形，但它的内壁要承受焦炭冲击磨损、循环冷却气体的冲刷以及上部耐火衬体的压力。
1.11冷却室的损毁以机械磨损及化学腐蚀为主。
冷却段用砖采用耐急冷急热性好且高强耐磨的B级莫来石粘土砖。
1.12一次除尘器由于产生较大的气流冲刷，侧墙及底部经常受到焦炭粉尘的冲击，采用干熄焦专用致密耐磨粘土砖，拱顶因除尘器跨度大，温度高且波动大，采用高强耐磨干熄焦专用莫来石砖。
2、B级莫来石－碳化硅砖（ＢT类砖）：2.1 BT类砖主要理化性能指标：2.2莫来石－碳化硅特制AT类砖主要理化性能指标：2.3 A类干熄焦专用莫来石砖（AM类砖）主要理化指标：2.4 B类干熄焦专用莫来石砖（BM）主要理化性能指标：2.5干熄焦用致密粘土砖（Ｎ53）主要理化指标：2.6干熄焦用粘土砖（Ｎ3）主要性能指标：2.7隔热砖（B1、B2、C1、隔热碎砖）性能指标基本：2.8耐火砖火泥主要性能指标：2.9隔热泥浆主要理化指标：3、浇注料：4、耐火纤维理化指标：4.1耐火纤维棉（BF-090）：4.1.1导热系数（平均温度600℃）：≤0.17W/（m.K）；4.1.2粒度大于212μm的颗粒含有率：≤25%；4.1.3加热收缩率(900℃×8h):≤3%；4.1.4化学成分:⑴、Al2O3:≥35%⑵、Al2O3+SiO2:≥85%；4.2耐火纤维棉（BF-110）：4.2.1导热系数（平均温度600℃）：≤0.17W/（m.K）；4.2.2粒度大于212μm的颗粒含有率：≤25%；4.2.3加热收缩率(1100℃×8h):≤3%；4.2.4化学成分:⑴、Al2O3:≥44%；⑵、Al2O3+SiO2:≥97%；4.3耐火纤维毡（CB-090-2）：4.3.1体积密度：≥115kg/m3；4.3.2导热系数（平均温度600℃）：≤0.19W/（m.K）；4.3.3粒度大于212μm的颗粒含有率：≤25%；4.3.4加热收缩率(900℃×8h):≤3%；4.3.5化学成分:⑴、Al2O3:≥35%⑵、Al2O3+SiO2:≥85%；4.4耐火纤维毯（CB-110-2）：4.4.1体积密度：≥115kg/m3；4.4.2导热系数（平均温度600℃）：≤0.19W/（m.K）；4.4.3粒度大于212μm的颗粒含有率：≤25%；4.4.4加热收缩率(1100℃×8h):≤3%；4.4.5化学成分:⑴、Al2O3:≥44%；⑵、Al2O3+SiO2:≥97%；4.5耐火纤维纸：4.5.1安全使用温度：1200℃；4.5.2体积密度：≥250kg/m3；4.5.3导热系数（平均温度600℃）：≤0.17W/（m.K）；4.5.4粒度大于212μm的颗粒含有率：≤25%；4.5.5烧损率：≤7%；4.6纤维绳（CB-120）：4.6.1体积密度：≥250kg/m3；4.6.2安全使用温度：1250℃；4.6.3化学成分：Al2O3+SiO2:≥72%；4.6.4增强材料：与铝镍合金601相当；4.6.5散粒含有率：≤40%；5、干熄焦定型砖外形尺寸的要求：5.1各种耐火砖型主要尺寸的允许偏差如下表：5.2各种耐火砖型的外形规格要求见下表：5.3各种隔热砖型主要尺寸的允许偏差如下表：5.4各种隔热砖型的外形规格要求见下表：第二章、执行标准和规定1、GB/T7321—2017定型耐火制品试样制备方法。

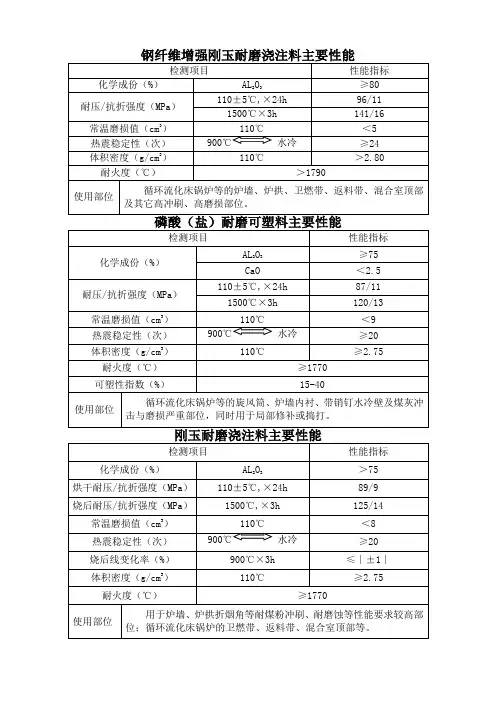

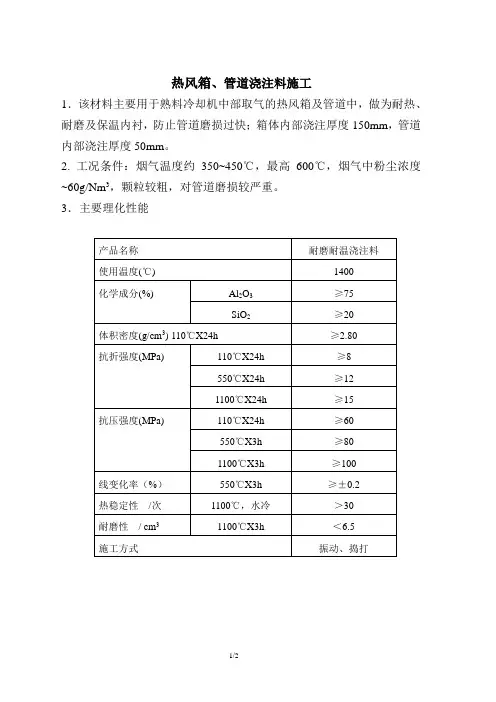

耐火浇注料检测指标
耐火浇注料的检测指标主要包括以下几个方面：
1. 流动性能：浇注料在浇注过程中应具有良好的流动性，以便能够均匀地填充整个炉衬或烟囱。
流动性能取决于多种因素，如材料的粒度、级配、粘度等。
2. 抗压强度：耐火浇注料在使用过程中需承受高温高压，因此应具有足够的抗压强度。
抗压强度的检测一般采用试样压碎实验，以确定其是否能满足设计要求。
3. 抗折强度：耐火浇注料在使用过程中不仅需承受高温高压，还需承受一定的弯曲应力。
因此，抗折强度也是耐火浇注料的重要检测指标。
抗折强度的检测一般采用三点弯曲试验。
4. 热稳定性：耐火浇注料在使用过程中会经历多次加热和冷却过程，因此应具有良好的热稳定性。
热稳定性的检测一般采用加热试验，以确定其是否会在高温下出现裂纹、变形等现象。
5. 耐磨性：耐火浇注料在使用过程中会受到炉渣、烟气等物质的冲刷，因此应具有良好的耐磨性。
耐磨性的检测一般采用磨损试验，以确定其是否会在使用过程中出现磨损现象。
6. 耐腐蚀性：耐火浇注料在使用过程中会受到高温烟气、腐蚀性物质的侵蚀，因此应具有良好的耐腐蚀性。
耐腐蚀性的检测一般采用化学试验，以确定其是否能抵抗各种腐蚀性物质的侵蚀。
锅炉炉衬耐磨施工耐火保温材料性能指标厂家所提供产品的性能指标必须优于以下指标：1、高温微膨胀耐火可塑料：性能：容重 2200（kg/m³)耐火度 >1790℃使用温度 1500℃线变化率（1400℃×3h） +2～3.5（%）抗压强度（110±5℃烘干后）≥14(Mpa)(1400℃×3h烧后）≥12(Mpa)抗折强度（110±5℃烘干后）≥10(Mpa)(1400℃×3h烧后）≥5.5(Mpa)可塑指数 40～60（%）使用范围：应用于炉顶密封装置内。
2、耐火浇注料性能：容重 2000～2200（kg/m3³)耐火度 >1700（℃）使用温度 1350（℃）显气孔率 <25（%）线变化率（1100℃） -0.4～+0.5（%）抗压强度（1100℃）≥22(Mpa)抗折强度（1100℃）≥5(Mpa)急冷急热次数（1000℃水冷） >20（次）（1350℃风冷） >50（次）使用范围：用于各类门孔、密封盒等处。
3、保温浇注料：性能：容重 500～600（kg/m3³)导热系数（平均350℃）≤0.12(W/m·K)抗压强度（540℃×3h）≥1.0(Mpa)抗折强度（540℃×3h）≥0.4(Mpa)使用温度 700（℃）使用范围：适用于≤700℃的非向火工作部位保温层，用于大面积浇灌如炉膛顶部、后竖井包墙顶部、无外护板的集箱（炉外部分）等处。
4、绝热浇注料性能：耐火度 >1350（℃）使用温度 1000（℃）容重 800～1000（kg/m3³)导热系数（热面1000℃） <0.16(W/m·K)线变化率（815℃） 0～-0.1（%）（1100℃） 0～-0.1（%）抗压强度（110℃）≥8(Mpa)（815℃）≥10(Mpa)（1100℃）≥12(Mpa)抗折强度（110℃～1100℃）≥2(Mpa)使用范围：旋风分离器出口密封盒处。
耐火浇注料标准
耐火浇注料是一种用于高温环境下的建筑材料，具有耐高温、耐磨损、耐腐蚀等特点。
为了保证耐火浇注料的质量和安全性，制定了一系列
的标准。
首先，耐火浇注料的材料应符合国家相关标准，如GB/T 8488-2008《耐火材料化学分析方法》、GB/T 8489-2008《耐火材料物理性能测试方法》等。
这些标准规定了耐火浇注料的化学成分、物理性能等指标，对于保证耐火浇注料的质量和安全性具有重要意义。
其次，耐火浇注料的制备和使用应符合相关标准。
如GB 50204-2015《建筑工程施工质量验收规范》、GB 50205-2001《建筑工程施工质
量检验标准》等。
这些标准规定了耐火浇注料的制备和使用过程中的
质量控制要求，包括原材料的选择、配比、搅拌、浇注等环节，对于
保证耐火浇注料的质量和安全性具有重要意义。
此外，耐火浇注料的使用应符合相关标准，如GB 50183-2012《建筑防火规范》、GB 50184-2012《建筑物防火设计规范》等。
这些标准规定了耐火浇注料在建筑防火中的应用要求，包括耐火极限、防火分区、防火隔离等，对于保证建筑物的防火安全具有重要意义。
总之，耐火浇注料的标准化是保证其质量和安全性的重要保障。
在使用过程中，应严格按照相关标准进行制备和使用，以确保其在高温环境下的稳定性和安全性。
同时，也需要加强对耐火浇注料的监管和检测，及时发现和处理质量问题，保障建筑物的安全和稳定。
重质浇注料技术参数轻重质耐火浇注料体积密度：火龙耐火浇注料是一种由耐火物料制成的粒状和粉状材料，加入一定结合剂和水分共同组成的，具有较高流动性，适合浇注成型的不定型耐火材料。
耐火浇注料的密度又叫体积密度，是耐火浇注料理化指标中的重要检测项目之一，耐火浇注料的体积密度指标是浇注料中气孔体积量和矿物组成的综合反映，通常体积密度是反应耐火浇注料在浇注后，浇注料的致密程度。
耐火浇注料的体积密度用g/cm3表示，一般耐火浇注料的体积密度的范围是0.4-3.4，体积密度的数值越大，浇注料的体积密度越高，浇注料在浇注成的内衬就可以更好的抵抗外部熔渣的侵蚀，浇注内衬的气密性就更好。
耐火浇注料根据材质分为粘土浇注料、高铝浇注料、莫来石浇注料、刚玉浇注料、硅质浇注料、镁质浇注料、低水泥浇注料、耐磨浇注料、钢纤维浇注料等多种耐火浇注料，不同的耐火浇注料体积密度也不同；耐火浇注料根据体积密度又分为轻质浇注料和重质浇注料。
从轻质浇注料和重质浇注料来划分，一般是以1.5g/cm3为划分，一般轻质耐火浇注料的体积密度是0.5g/cm3、0.6g/cm3、0.8g/cm3、1.0g/cm3、1.2g/cm3、1.5g/cm3；重质浇注料的体积密度是2.0g/cm3、2.2g/cm3、2.3g/cm3、2.4g/cm3、2.5g/cm3、2.6g/cm3、2.7g/cm3、2.8g/cm3等，这些为常见的耐火浇注料体积密度。
不同材质的耐火浇注料，体积密度也有范围，如粘土浇注料的范围是2.0-2.2g/cm3;高铝浇注料的范围是2.4-2.7g/cm3；以上浇注料体积密度仅供参考。
体积密度是采购耐火浇注料时参考的重要理化指标之一，也是衡量耐火浇注料质量的理化指标之一。
不同材质的耐火浇注料体积密度不同，采购耐火浇注料时，不能仅参考体积密度，还需要考虑其他理化指标，如耐压强度、抗折强度，化学成分，重烧线变化等等，一般耐火浇注料生产厂家在生产加工耐火浇注料时，都需要根据客户的需求生产，确保满足客户的需求，还满足热工窑炉的浇注。
高温混凝土浇注技术规格一、前言高温混凝土是指在600°C以上的高温环境中使用的混凝土，其性能和施工技术要求较普通混凝土更高。
本规格旨在规范高温混凝土浇注的技术要求，确保混凝土结构在高温环境下稳定、安全、可靠、经济。
二、材料1.水泥：采用硅酸盐水泥或高铝酸盐水泥，其28d强度不低于60MPa，水泥要符合GB/T 175-2007《水泥》的要求。
2.细集料：需符合GB/T 14684-2011《普通混凝土用细集料》的要求。
3.粗集料：需符合GB/T 14684-2011《普通混凝土用粗集料》的要求。
4.掺合料：(1)矿物掺合料：需符合GB/T 1596-2017《矿物掺合料》的要求。
(2)化学掺合料：可采用硅灰、磷酸盐、硅酸盐等化学掺合料，需符合GB/T 8074-2017《混凝土掺合料》的要求。
5.水：清洁、饮用水或符合GB/T 50176-2012《混凝土用水》的要求。
6.外加剂：可根据实际需要选用减水剂、增强剂、缓凝剂、防水剂等外加剂，需符合GB/T 8077-2012《混凝土外加剂》的要求。
7.钢筋：需符合GB/T 1499-2018《钢筋》的要求。
8.混凝土的配合比设计应符合GB 50080-2016《混凝土结构设计规范》的要求。
三、浇注前的准备工作1.制定高温混凝土配合比设计，其中包括水胶比、材料搭配比、掺合料配比等。
2.制定高温混凝土浇注计划，其中包括浇注的时间、温度、工艺流程、施工人员、设备等。
3.检查浇注现场的环境条件，排除可能影响混凝土浇注质量的因素。
4.对模板进行检查，确保模板的尺寸、形状、表面平整度符合设计要求。
5.对钢筋进行检查，确保钢筋的尺寸、型号、数量符合设计要求，钢筋的清理应符合GB 50204-2015《混凝土结构工程施工质量验收规范》的要求。
6.做好浇注前的安全措施，如设置安全警示标志、封锁现场等。
四、浇注工艺1.混凝土的搅拌应采用强制搅拌机，搅拌时间应符合GB/T 50080-2016《混凝土结构设计规范》的要求，保证混凝土均匀、充实、无明显的分层、假夹层。
