市政工程规划 第2章 城市给水工程规划

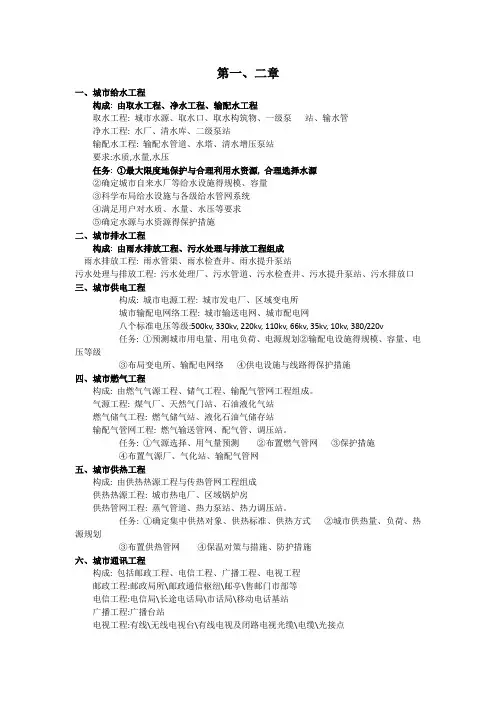

第一、二章一、城市给水工程构成: 由取水工程、净水工程、输配水工程取水工程: 城市水源、取水口、取水构筑物、一级泵站、输水管净水工程: 水厂、清水库、二级泵站输配水工程: 输配水管道、水塔、清水增压泵站要求:水质,水量,水压任务: ①最大限度地保护与合理利用水资源, 合理选择水源②确定城市自来水厂等给水设施得规模、容量③科学布局给水设施与各级给水管网系统④满足用户对水质、水量、水压等要求⑤确定水源与水资源得保护措施二、城市排水工程构成: 由雨水排放工程、污水处理与排放工程组成雨水排放工程: 雨水管渠、雨水检查井、雨水提升泵站污水处理与排放工程: 污水处理厂、污水管道、污水检查井、污水提升泵站、污水排放口三、城市供电工程构成: 城市电源工程: 城市发电厂、区域变电所城市输配电网络工程: 城市输送电网、城市配电网八个标准电压等级:500kv, 330kv, 220kv, 110kv, 66kv, 35kv, 10kv, 380/220v任务: ①预测城市用电量、用电负荷、电源规划②输配电设施得规模、容量、电压等级③布局变电所、输配电网络④供电设施与线路得保护措施四、城市燃气工程构成: 由燃气气源工程、储气工程、输配气管网工程组成。

气源工程: 煤气厂、天然气门站、石油液化气站燃气储气工程: 燃气储气站、液化石油气储存站输配气管网工程: 燃气输送管网、配气管、调压站。

任务: ①气源选择、用气量预测②布置燃气管网③保护措施④布置气源厂、气化站、输配气管网五、城市供热工程构成: 由供热热源工程与传热管网工程组成供热热源工程: 城市热电厂、区域锅炉房供热管网工程: 蒸气管道、热力泵站、热力调压站。

任务: ①确定集中供热对象、供热标准、供热方式②城市供热量、负荷、热源规划③布置供热管网④保温对策与措施、防护措施六、城市通讯工程构成: 包括邮政工程、电信工程、广播工程、电视工程邮政工程:邮政局所\邮政通信枢纽\邮亭\售邮门市部等电信工程:电信局\长途电话局\市话局\移动电话基站广播工程:广播台站电视工程:有线\无线电视台\有线电视及闭路电视光缆\电缆\光接点任务: 通信需求预测\通信设施得规模容量合理布局通信线路通信设施得保护措施七、环境卫生工程构成: 1垃圾处理厂、填埋厂；2 垃圾收集站、转运站；3环卫站、车辆场；4公共厕所任务: 1确定配置标准、垃圾收集及处理方式；2确定环境卫生设施得数量、规模；3布局环卫设施；4提出环卫设施得隔离措施；5提出垃圾回收利用措施；八、城市防灾工程构成: 城市消防、防洪、防震、防空袭、及救灾生命线系统等组成城市消防: 消防站、消防给水管网、消防栓防洪: 防洪堤、截洪沟、排涝泵站等防震：加强建筑物、构筑物等抗震处理, 合理布置分布避灾疏散场地与道路。

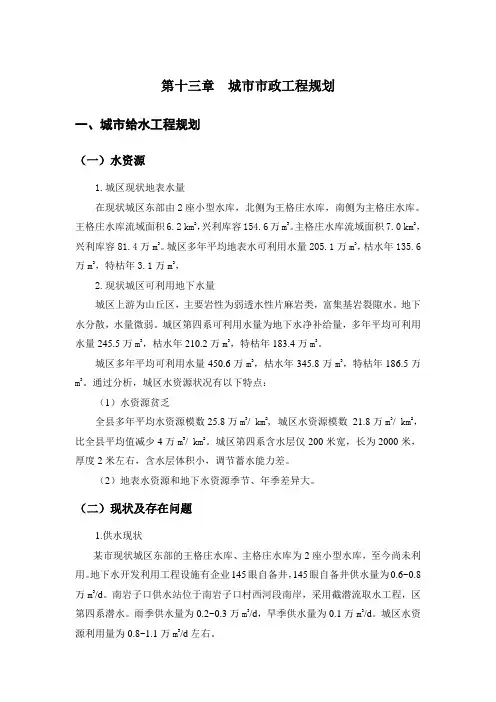

第十三章城市市政工程规划一、城市给水工程规划（一）水资源1.城区现状地表水量在现状城区东部由2座小型水库，北侧为王格庄水库，南侧为主格庄水库。

王格庄水库流域面积6.2 km2，兴利库容154.6万m3。

主格庄水库流域面积7.0 km2，兴利库容81.4万m3。

城区多年平均地表水可利用水量205.1万m3，枯水年135.6万m3，特枯年3.1万m3，2.现状城区可利用地下水量城区上游为山丘区，主要岩性为弱透水性片麻岩类，富集基岩裂隙水。

地下水分散，水量微弱。

城区第四系可利用水量为地下水净补给量，多年平均可利用水量245.5万m3，枯水年210.2万m3，特枯年183.4万m3。

城区多年平均可利用水量450.6万m3，枯水年345.8万m3，特枯年186.5万m3。

通过分析，城区水资源状况有以下特点：（1）水资源贫乏全县多年平均水资源模数25.8万m3/ km2,城区水资源模数21.8万m3/ km2，比全县平均值减少4万m3/ km2。

城区第四系含水层仅200米宽，长为2000米，厚度2米左右，含水层体积小，调节蓄水能力差。

（2）地表水资源和地下水资源季节、年季差异大。

（二）现状及存在问题1.供水现状某市现状城区东部的王格庄水库、主格庄水库为2座小型水库，至今尚未利用。

地下水开发利用工程设施有企业145眼自备井，145眼自备井供水量为0.6~0.8万m3/d。

南岩子口供水站位于南岩子口村西河段南岸，采用截潜流取水工程，区第四系潜水。

雨季供水量为0.2~0.3万m3/d，旱季供水量为0.1万m3/d。

城区水资源利用量为0.8~1.1万m3/d左右。

龙门口水源地水库总库容为6260万m3，兴利库容4130万m3。

龙门口水库作为某市市城市饮用水水源地，建设了二级扬水，一级扬水至西城镇政府南，二级扬水设水处理厂，设计供水能力为2.5万m3/d。

一期处理能力为1万m3/d，二期处理能力为1.5万m3/d。

供水保证率为95%。

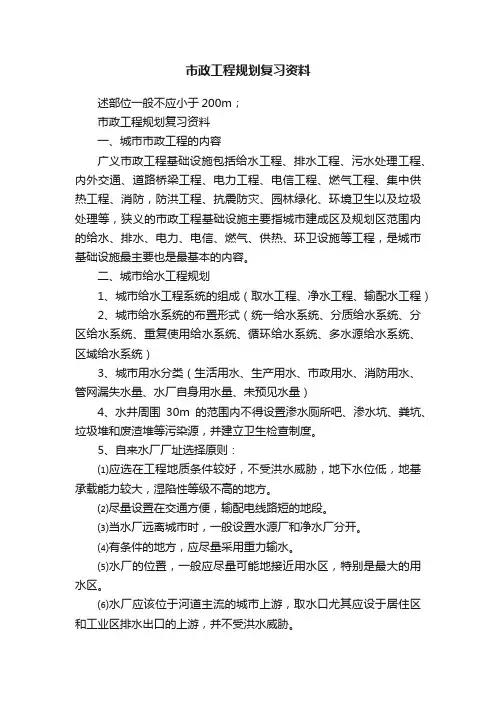

市政工程规划复习资料述部位一般不应小于200m；市政工程规划复习资料一、城市市政工程的内容广义市政工程基础设施包括给水工程、排水工程、污水处理工程、内外交通、道路桥梁工程、电力工程、电信工程、燃气工程、集中供热工程、消防，防洪工程、抗震防灾、园林绿化、环境卫生以及垃圾处理等，狭义的市政工程基础设施主要指城市建成区及规划区范围内的给水、排水、电力、电信、燃气、供热、环卫设施等工程，是城市基础设施最主要也是最基本的内容。

二、城市给水工程规划1、城市给水工程系统的组成（取水工程、净水工程、输配水工程）2、城市给水系统的布置形式（统一给水系统、分质给水系统、分区给水系统、重复使用给水系统、循环给水系统、多水源给水系统、区域给水系统）3、城市用水分类（生活用水、生产用水、市政用水、消防用水、管网漏失水量、水厂自身用水量、未预见水量）4、水井周围30m的范围内不得设置渗水厕所吧、渗水坑、粪坑、垃圾堆和废渣堆等污染源，并建立卫生检查制度。

5、自来水厂厂址选择原则：⑴应选在工程地质条件较好，不受洪水威胁，地下水位低，地基承载能力较大，湿陷性等级不高的地方。

⑵尽量设置在交通方便，输配电线路短的地段。

⑶当水厂远离城市时，一般设置水源厂和净水厂分开。

⑷有条件的地方，应尽量采用重力输水。

⑸水厂的位置，一般应尽量可能地接近用水区，特别是最大的用水区。

⑹水厂应该位于河道主流的城市上游，取水口尤其应设于居住区和工业区排水出口的上游，并不受洪水威胁。

6、给水管网布置形式⑴树枝状管网（适用于地形狭长、用水量不大、永福分散的地区，或在建设初期先用树枝状管网，再按发展规划形成环状）⑵环状管网（供水可靠，降低管网中的水头损失，节省动力，管径可稍微减小，工作安全可靠，又适用经济）三、城市排水工程规划1、城市中排出的水按照其来源和性质分为三类，即生活污水、工业废水和降水）2、城市排水系统的体制按汇集方式可分为分流制和合流制两种基本类型3、城市排水工程的布置形式（正交式布置、截流式布置、平行式布置、分区式布置、分散式布置、环绕式布置、区域性布置形式）4、污水排放系数是一定计量时间（年）内的污水排放量与用水量（平均日）的比值。

第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水,能源，通信，环境,防灾等六大工程系统。

2．城市基础设施是保障城市生存,持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。

3．城市给水,排水工程系统共同承担城市生命保障，“吐故纳新”之职能。

4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效,卫生,方便，可靠的能源供给之职能. 5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能,是现代城市之耳目和喉舌。

6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。

7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通,城市内部交通等两大功能.8．城市航空交通工程系统主要由城市航空港，市内直升机场,以及军用机场等设施。

9．城市水运交通工程系统分为海运交通,内河交通等两部分海运交通有海上客运站,海港等设施。

11．内河水运交通有内河客运站，内河货运摊区,码头等设施。

12．城市轨道交通工具系统分为市际铁路,市内轨道交通等两部分。

13．市际铁路交通：城市铁路客运站，货运站（场),编组站,列检场及铁路,桥涵等设施14．市内轨道交通：地铁站,轻轨站，调度中心,车辆场（库)，地下，地面，架空轨道以及桥涵等设施。

15．城市航空交通，水运交通,市际铁路交通，公路交通组成了空中，水上,地面，地下等城市综合对外交通系统.16．市内轨道交通，城区道路交通组成了城市内部交通系统。

17．城市给水工程系统由城市取水工程，净水工程,输配水工程等组成.18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。

19．高压配电网电压等级为1—10kV,高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能.20．高压配电线路通常采用直埋电缆，管道电缆等敷设方式.21．低压配电网电压等级为220V-1KV，含低压配电所,开关站，低压电力线路等设施，具有直接为用户供电的功能.22．城市燃气工程系统由燃气气源工程，储气工程，输配气管网工程等组成.23．城市供热工程系统由供热热源工程和传热管网工程组成。

市政工程规划
《市政工程规划》是中国建筑工业出版社出版的一本书籍，作者是刘兴昌。

下面是下面带来的关于市政工程规划的主要内容介绍以供参考。

书籍介绍：
《市政工程规划》从市政工程的特征入手，较全面系统地阐述了城市给水工程、城市排水工程规划、城市供电工程规划、城市通讯工程规划、城市燃气工程规划、城市集中供热工程规划、城市环境卫生设施规划、管线工程综合规划、综合防灾规划及城市防洪工程规划、城市抗震防灾工程规划、城市消防规划以及人防工程规划等内容。

突出理论的系统性、规划技能的实用性和可操作性是本书的特点。

《市政工程规划》可作为高等学校城市规划、资源与城乡区域规划管理及与市政工程相关的本科专业教材，也可供从事城市规划、城市防灾、区域规划、环境与资源等专业的工程技术人员以及城市规划管理人员参考。

《市政工程规划》目录
第1章绪论
第2章城市给水工程规划第3章城市排水工程规划第4章城市电力工程规划第5章城市通信工程规划第6章城市燃气工程规划
第7章城市供热工程规划
第8章城市工程管线综合规划第9章城市环境卫生设施规划第10章城市综合防灾系统规划第ll章城市防洪工程规划
第12章城市抗震防灾工程规划第13章城市消防规划
第14章城制人防工程规划第15章市政工程规划编制附录
主要参考文献。

第一章绪论第一节城市工程规划的范畴一、城市工程系统的构成与功能1、城市基础设施系统的定义与分类广义：城市基础设施是既为物质生产又为人民生活提供一般条件的公共设施，是城市赖以生存和发展的基础。

我国广义的基础设施分为城市技术性基础设施和社会性基础设施两大类。

狭义：我国城市建设中提及的城市基础设施，即为城市人民提供生产和生活所必需的最基本的基础设施，常规的城市基础设施。

2、城市基础设施系统的构成与功能（一）城市交通设施系统的构成与功能1）城市航空交通工程（主要有城市航空港、市内直升机场以及军用机场等设施）2）城市水运交通工程（分为海运交通和内河交通）3）城市轨道交通工程（包括市际铁路、市内轨道交通）4）城市道路交通工程（分为公路与城区道路交通）（二）城市水务设施系统的构成与功能城市给水设施系统的构成与功能1）城市取水工程包括城市水源、取水口、取水构筑物、提升原水的一级泵站以及输送原水到净水工程的输水管等设施，还应包括在特殊情况下为蓄、引城市水源所筑的水闸、堤坝等设施。

功能——将原水取、送到城市净水工程，为城市提供足够的水源。

2）净水工程净水工程包括城市自来水厂、清水库、输送净水的二级泵站等设施。

功能——将原水净化处理成符合城市用水水质标准的净水，并加压输入城市供水管网。

3）输配水工程输配水工程包括从净水工程输入城市供配水管网的输水管道、供配水管网以及调节水量、水压的高压水池、水塔、清水增压泵站等设施。

功能——将净水保质、保量、稳压地输送至用户。

城市排水设施系统的构成与功能1）城市雨水排放工程有雨水管渠、雨水收集口、雨水检查井、雨水提升泵站、排涝泵站、雨水排放口、水闸、堤坝等设施。

功能——及时收集与排放城区雨水等降水，抗御洪水、潮汛水侵袭，避免和迅速排除城区积水。

2）城市污水处理与排放工程包括污水处理厂（站）、污水管道、污水检查井、污水提升泵站、污水排放口等设施。

功能——收集与处理城市各种生活污水、生产废水，综合利用、妥善排放处理后的污（三）城市能源设施系统的构成与功能城市供电工程的构成与功能1. 城市电源工程1）城市电厂是专为本城市服务的火力发电厂、水力发电厂（站）、核能发电厂（站）、风力发电厂、地热发电厂等。
