中考物理复习：关于电动机问题和内阻问题的练习及答案

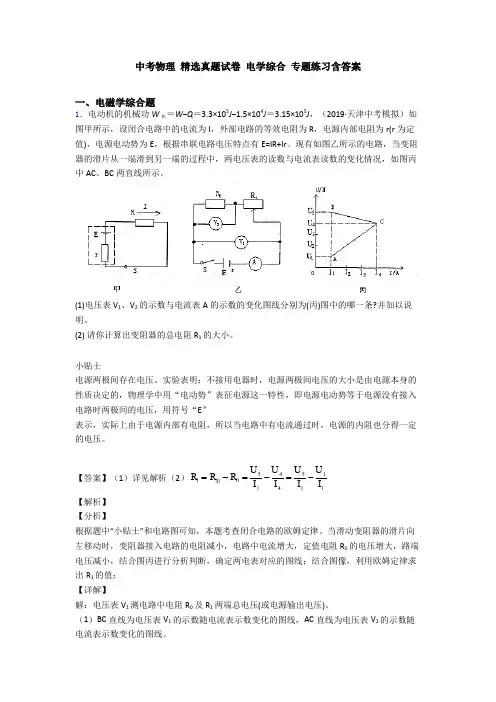

中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

2024年中考物理二轮专题复习-电功和电功率的计算1．在图所示的电路中，电源电压不变，灯L上标有“6V 3W”字样．当电键K闭合时，灯L正常发光，电流表的示数为0.6安．求：（1）通过灯L的电流．（2）电阻R2的阻值．（3）在10秒内，电流通过电阻R2所做的电功．2．为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温调奶器，其电路图如图甲所示。

控制电路中，电压U1＝3V，定值电阻R0＝50Ω，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压U2＝220V，R1＝836Ω，R2＝44Ω。

已知恒温调奶器容量为2kg，水温达到80℃时衔铁会跳起。

[水的比热容为4.2×103J/（kg•℃）]（1）求衔铁刚跳起时，通过电磁铁线圈的电流；（2）求工作电路在保温状态下的电功率；（3）当调奶器加满温度为25℃的水，加热元件工作500s后衔铁跳起，求此过程中水吸收的热量及恒温调奶器的加热效率。

3．火锅是人们比较喜欢的一种饮食，如图所示，这是小明家使用的一款电火锅工作电路的简化原理图，它有高、中、低三个加热挡位，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

已知R1=60.5Ω，电火锅处于低温挡时的功率为160W，电源电压为220V。

［水的比热容为4.2×103J/（kg∙℃）］求：(1)电阻R 2的阻值。

(2)电火锅处于高温挡时的电功率。

(3)若加热电阻所产生热量的84%被水吸收，用该电火锅的高温档把2kg 、20℃的水加热到100℃，需加热的时间。

4．如图是某家用电热水器的简化电路图，温控开关S 可根据水温自动切换到加热和保温两种状态，R 1、R 2是发热电阻，热水器主要参数如表。

热水器正常加热35min ，可使满箱水的温度从25℃升高到55℃，水的比热容为34.210J /(kg C)︒⨯，求：（1）开关S 跳至哪个触点位置时，热水器会进入保温状态，请说明理由；（2）R 1的阻值；（3）在上述加热任务中，水吸收的热量是多少？热水器的加热效率是多少？5．如图所示，电源电压为18V 且保持不变，电阻R 1为定值电阻，灯泡标有“6V 3W”字样，滑动变阻器R 2上标有“30Ω 1A”字样，电流表量程为“0～0.6A”和“0～3A“，电压表量程为“0～3V”和“0～15V”．（1）只闭合开关S 和S 1，调节滑动变阻器的滑片，使灯泡正常发光，求此时电路消耗的总功率．（2）只闭合开关S 和S 2，调节滑动变阻器的滑片，当电压表示数为12V 时，电流表的示数为0.4A ，求电阻R 1的阻值．（3）只闭合S 和S 2，调节滑动变阻器的滑片，发现电流表和电压表偏转角度相同（可能重新选择了电表量程），且整个电路能够安全工作，讨论并计算此时电流表示数的可能值．6．在如图甲的电路中，电源电压为15V 且保持不变，滑动变阻器上标有“30Ω 2A”字样，小灯泡额定电压是6V ，灯泡电流随电压变化关系如图乙所示。

2024年中考物理专题复习—电功率多档位问题类型1.电热器的多档位问题根据电功率的公式2UPR可知，当电压一定时，电阻越小，电功率越大；电阻越大，电功率越小。

阻小温高功率大，阻大温低功率小。

例1.如图所示，电阻R1>R2，电源电压均为U，在相同时间内，图甲电路中电阻产生的总热量为Q甲，图乙电路中电阻产生的总热量为Q乙，图丙电路中电阻产生的总热量为Q丙，图丁电路中电阻产生的总热量为Q丁，则（）A.Q甲>Q乙>Q丙>Q丁B.Q丁>Q丙>Q乙>Q甲C.Q丁>Q甲>Q乙>Q丙D.Q甲>Q丙>Q乙>Q丁答案：C。

例2.电源电压不变时，在相同的时间内，两电阻串联时总电阻最________，产生的总热量最________，发热功率最________；两电阻并联时总电阻最________产生的总热量最________,发热功率最________。

如果电热器处于两电阻串联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位；如果电热器处于两电阻并联的状态，则电热器一般处于________（选填“高”“中”或“低”）档位。

答案：大；小；小；小；多；大；低；高。

例3.如图所示是电热水壶的工作电路图，闭合开关S，当电热水壶处于加热状态时，开关S2处于________状态。

若电热水壶在加热状态时的功率为1210W，则电阻R1=________Ω。

如果保温状态下电热水壶的总功率是加热状态时的10%，则保温状态下R2的电功率为________W。

答案：闭合；40；108.9。

例4.如图所示是某种电热器工作的部分电路图，电源电压U =220V 不变，两根电热丝的电阻关系为R 1=2R 2，通过旋转扇形开关S ，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W 。

求：（1）R 1和R 2的电阻值。

（2）电热器处于高温挡时的总功率。

中考物理总复习《电动机》专项测试题-附带答案学校:___________班级：___________姓名：___________考号：___________【知识梳理】1、电动机的工作原理：磁场对电流的作用（通电线圈在磁场中受力转动）。

2、换向器的作用：当线圈刚转过平衡位置（线圈与磁感线垂直的位置）时，能自动改变线圈中电流的方向，使线圈能持续转动。

3、电动机的转动方向与电流方向和磁场方向有关，改变电流方向（对调电源接线）或改变磁感线方向（对调磁极）可以改变电动机的转动方向。

4、电动机的转速与线圈中电流的大小、磁场的强弱、线圈的匝数有关，增大电流、增强磁体的磁性、增加线圈的匝数可以提高电动机的转速。

5、正确连接好的直流电动机模型，合上开关后电动机不转的原因及相应排除故障的方法：①磁铁的磁性不强----更换磁铁；②通过线圈的电流太小了----增大电压；③电刷与换向器之间的摩擦太大----调松电刷；④线圈处于平衡位置----轻推一下线圈；⑤电刷与换向器接触不良----可压紧电刷与换向器。

6、当电动机没有转动时，电能全部转化成内能（W=Q），线圈相当于定值电阻，属于纯电阻电路，可以利用欧姆定律来求电阻；7、当电动机转动时，电能转化为机械能和内能，属于非纯电阻电路，电功和电热只能用其原理式(定义式)求解；即电动机消耗的电能W电=UIt、电热Q热=I2Rt、机械能W机械=W电-Q热；电动机的电功率P电=UI，发热功率P热=I2R、机械功率P机械=P电-P热。

【精题精练】1、在安装直流电动机模型的是实验中：（1）小明将电动机、变阻器、电源、开关串联起来，闭合开关，发现线圈不转，他用手轻轻转了一下线圈，电动机模型开始正常转动。

造成这一现象的原因是。

当小明调节滑片，使电路中电流增大，发现电动机的线圈转速（选填“加快”、“不变”或“减慢”），如果把电源两极对调一下，观察到线圈转动方向（选填“改变”或“不改变”）。

（2）为进一步研究直流电动机，他测得电动机两端电压为5V时，通过电动机的电流为0.5A，而当电动机两端电压为1V时，电动机线圈不转，电流表示数仍为0.5A。
