云控2平台 远程视频监控快速操作手册20170417

监控平台使用说明书第1章监控平台使用说明访问监控平台即进入监控管理首页。

1.1首页说明用户在首页可以通过BS号、电梯设备号、项目名称和地址任意一项对电梯进行查询，并且可以通过切换“全部电梯”、“在线电梯”、“故障电梯”、“离线电梯”和“我的关注”几个按钮，查看全部电梯（系统中所有的电梯，无论处于什么状态）、在线电梯（当前处于在线状态的电梯）、故障电梯（当前处于故障状态的电梯，当故障被处理后会自动从本列表中消失）、离线电梯（当前处于离线，不在监控范围内的电梯）、我的关注（用户关注的电梯）各状态下的电梯列表。

点击某台电梯下方的“关注”按钮，即可将这台电梯加入到“我的关注”电梯列表中，点击“取消关注”，移出“我的关注”电梯列表。

同时也可以通过电梯信息模块图看到电梯状态的相关信息，电梯信息模块图上方显示电梯名称，左下角是电梯的运行状态，右方是电梯当前所处楼层。

正常状态为绿色，如在模块上方覆盖的显示（就绪状态、即将到期、欠费、已停机、已销户）提示信息，表示此电梯当前的缴费状态。

就绪状态表示此电梯流量在测试20K 以内，即将到期表示此电梯距离缴费日期还有一个月，欠费表示此电梯已经欠费（可以收故障，期限一个月），已停机和已销户表示欠费一个月后的状态，不收故障和实时数据。

如图所示：1.1.1 首页电梯信息模块图首页默认显示全部电梯，页面如下：1.1.2 首页全部电梯页面点击“在线电梯”即显示在线的电梯，页面如下：1.1.3 首页“在线电梯”页面点击“故障电梯”即显示有故障的电梯，页面如下：1.1.4 首页“故障电梯”页面点击“离线电梯”即显示离线的电梯，页面如下：1.1.5 首页“离线电梯”页面点击“我的关注”即显示关注的电梯，页面如下：1.1.6 首页“我的关注”页面点击模块图标可以进入电梯的监控界面，监控页面如下：1.1.7 电梯详细运行页面用户可在监控界面，查看到电梯的基本信息、运行方向、楼层、内选、外呼、电梯运行方式和当前状态，当前WCR的IMSI号等信息。

视频监控管理平台使用手册目录1、系统功能概述 (4)2、系统环境要求 (4)3、软件安装与卸载 (4)3.1软件安装 (4)3.2软件卸载 (6)4、系统使用说明 (6)4.1系统登录 (6)5、系统功能配置操作 (7)5.1设备状态 (7)5.2区域管理 (8)5.2.1区域设置 (8)5.2.2下级设置 (9)5.3用户管理 (10)5.3.1用户组管理 (10)5.3.2用户管理 (10)5.3.3修改密码 (11)5.4存储管理 (12)5.4.1存储服务器 (12)5.4.2存储方案 (12)5.4.3报警存储 (13)5.5设备管理 (14)5.5.1设备管理 (14)5.5.2通道分组 (15)5.5.3轮循设置 (16)5.5.4升级管理 (17)5.6报警管理 (17)5.6.1报警输入 (18)5.6.2移动侦测 (19)5.7电子地图 (19)5.8日志管理 (20)5.8.1报警日志 (20)5.8.2系统日志 (21)5.9系统管理 (21)5.9.1系统参数 (22)5.9.2备份/恢复 (22)5.9.3版本信息 (23)5.10实时监控 (23)5.10.1画面切换 (24)5.10.2设备列表树 (25)5.10.3参数设置 (26)5.10.4视频播放 (27)5.10.5系统菜单 (27)5.11历史回放 (29)5.11.1画面切换 (30)5.11.2功能按钮 (31)5.11.3播放控制 (31)5.11.4 A VI文件转换功能 (32)5.12即时报警 (33)6、系统功能概述 (34)6.1集中存储的实现 (34)6.2级联的实现 (34)6.3加密狗功能的实现 (35)1、系统功能概述视频监控管理平台由监控服务器、终端和存储服务器组成。

管理平台主要是对资源、设备进行集中管理，并同时具有转发视频流和报警触发管理等多项功能。

2、系统环境要求监控服务器项目最低配置推荐配置软件操作系统Window server 2003standard EditionService Pack 2Window server 2003standard EditionService Pack 2数据库Mysql5.0 Mysql5.0以上硬件CPU Intel(R) Pentium(R)Dual CPU E21802.00GHZIntel(R) Pentium(R)Dual CPU E21802.80GHZ内存1G 2G或以上硬盘80G 160G网卡10/100M自适应网卡10/100M自适应网卡显卡，主板，声卡无要求描述监控服务器对内存,CPU处理能力要求较高，此2项配置在推荐配置或者以上即可，其他无要求3、软件安装与卸载3.1软件安装先将安装包解压，双击PSService.exe安装程序，启动安装向导；点击“下一步”按钮，进入下一步操作；程序默认安装在系统盘的Program File文件夹中，也可以点击浏览按钮设置安装目录；设置监控程序的HTTP服务端口和转发端口，默认为80和8000；点击“安装”按钮，开始安装；系统安装完成，单击“完成”完成安装；3.2软件卸载单击[开始]按钮选择设置→控制面板→添加/删除程序，在添加/删除程序界面中选择“视频监控管理平台”，点击删除即可卸载.（见下图）4、系统使用说明4.1系统登录打开IE浏览器，在地址输入栏中输入正确的URL(如http://xxx.xxx.xxx.xxx,其中“xxx.xxx.xxx.xxx”是监控服务器端的IP地址，回车后会弹出登陆界面（见下图）首次登录，系统将自动提示下载控件PCControl.exe。

智能安防系统远程监控操作手册第一章概述 (3)1.1 产品简介 (3)1.2 功能特点 (3)第二章安装与配置 (4)2.1 硬件安装 (4)2.1.1 安装前准备 (4)2.1.2 安装步骤 (4)2.2 软件配置 (4)2.2.1 安装软件 (4)2.2.2 配置软件 (4)2.3 网络设置 (5)2.3.1 网络连接 (5)2.3.2 IP地址配置 (5)2.3.3 端口配置 (5)2.3.4 网络监控 (5)第三章用户注册与登录 (5)3.1 用户注册 (5)3.1.1 注册流程 (5)3.1.2 注意事项 (6)3.2 用户登录 (6)3.2.1 登录流程 (6)3.2.2 注意事项 (6)第四章实时监控 (6)4.1 实时画面查看 (6)4.1.1 操作步骤 (6)4.1.2 注意事项 (7)4.2 录像回放 (7)4.2.1 操作步骤 (7)4.2.2 注意事项 (7)4.3 报警信息处理 (7)4.3.1 操作步骤 (7)4.3.2 注意事项 (7)第五章设备管理 (7)5.1 设备列表 (7)5.1.1 功能概述 (8)5.1.2 操作步骤 (8)5.2 设备添加与删除 (8)5.2.1 设备添加 (8)5.2.2 设备删除 (8)5.3 设备参数配置 (9)5.3.1 功能概述 (9)第六章用户管理 (9)6.1 用户列表 (9)6.1.1 概述 (9)6.1.2 操作步骤 (9)6.2 用户权限设置 (9)6.2.1 概述 (9)6.2.2 操作步骤 (10)6.3 用户密码修改 (10)6.3.1 概述 (10)6.3.2 操作步骤 (10)第七章报警设置 (10)7.1 报警类型设置 (10)7.1.1 概述 (10)7.1.2 操作步骤 (10)7.2 报警阈值设置 (11)7.2.1 概述 (11)7.2.2 操作步骤 (11)7.3 报警通知方式设置 (11)7.3.1 概述 (11)7.3.2 操作步骤 (11)第八章数据统计与分析 (11)8.1 数据报表 (11)8.1.1 报表概述 (11)8.1.2 报表流程 (11)8.1.3 报表内容 (12)8.2 数据导出 (12)8.2.1 导出功能概述 (12)8.2.2 数据导出流程 (12)8.2.3 注意事项 (12)8.3 数据分析 (12)8.3.1 数据分析概述 (12)8.3.2 分析方法 (12)8.3.3 分析步骤 (13)第九章系统维护 (13)9.1 系统升级 (13)9.1.1 升级准备 (13)9.1.2 升级步骤 (13)9.1.3 升级注意事项 (13)9.2 系统备份 (13)9.2.1 备份策略 (13)9.2.2 备份步骤 (14)9.2.3 备份注意事项 (14)9.3 故障排查 (14)9.3.2 故障排查步骤 (14)9.3.3 故障排查注意事项 (14)第十章常见问题解答 (14)10.1 使用问题解答 (15)10.1.1 如何进行远程登录？ (15)10.1.2 如何设置监控画面清晰度？ (15)10.1.3 如何设置移动侦测报警？ (15)10.1.4 如何查看历史录像？ (15)10.1.5 如何和导出录像文件？ (15)10.2 技术支持与售后服务 (15)10.2.1 如何获取技术支持？ (15)10.2.2 售后服务有哪些？ (15)10.2.3 售后服务承诺期限是多少？ (15)10.3 用户反馈与建议 (16)10.3.1 如何提交反馈与建议？ (16)10.3.2 反馈与建议的处理流程是怎样的？ (16)第一章概述1.1 产品简介智能安防系统远程监控操作手册旨在为用户提供一套全面、高效、便捷的远程监控解决方案。

云控宝使用说明书(详版)目录第一部分设备参数及配置中控 (1)第二部分云控宝客户端软件操作 (5)第三部分微信操作 (16)第四部分网站操作 (31)第一部分设备参数及配置中控一、开机画面连接好外接设备，连通外网，然后开机启动云控宝。

开机之后会自动启动云控宝软件，左上角为一块黑色画面为出厂设置好的播放界面。

二、设备授权：设备授权功能：①设备参数；②微信授权；③配置中控；④现场直播；⑤修改密码。

2.1、设备参数（详情见下图）2.1.1输入授权密码“168”也可点修改密码来改密码，进入“配置中控”设置，下图中红色边框圈选区域为必填项。

其余选项为客户需求选填。

画面起点X\Y值为0时，云控宝屏幕画面会对顶左上角对齐。

输入护目的宽度和高度（LED屏幕显示的范围）。

2.1.2设备名称与所属单位。

一个单位的设备名称不允许重复，否则微信操作时无法区分，此2项内容必填。

设置设备名称和所属单位时，建议以该项目名称加数字命名，以便于微信远程操控时查看。

如果此步骤不操作，则用微信直接扫描设备二维码时无效，并不会出现用户授权申请。

2.1.3提醒设置区。

设备的4个状态提醒如果打勾，则当设备对应的状态发生变化时，微信服务号会自动发送到用户手机的微信。

如果有多个用户都授权的设备，则只有管理员的微信号会收到提醒消息，其他用户不会收到。

2.2、微信授权（详情见下图）首先打开微信，通过扫一扫功能扫描附带说明书的二维码，或者在公众号中搜索“LED云控宝”（如下图）并且关注公众号。

然后扫描云控宝设备主机上二维码，输入个人信息，完成授权信息注册（在该设备没有管理员的情况下，首次扫描云控宝二维码的人，设备默认为系统管理员）。

上不需要管理员都可以设置通过权限。

且每台设备只有一个管理员，同一个人可以作为多台设备的管理员或者操作员。

2.3、配置中控（详情见下图）点击选择“配置中控”，选择“复制Windows网络”，云控宝就会自动获取该设备所连的网络段，我们只需要在“模块IP”选项中填入IP的最后一位数值即可。

使用手册产品介绍云监控简介云监控作为云服务的监控管理入口，能让您快速了解各产品实例的状态和性能。

云监控从站点监控、云服务监控、自定义监控三个方面来为您提供服务。

通过云监控管理控制台，您可以看到当前服务的监控项数据图表，清晰了解服务运行情况。

并通过设置报警规则，管理监控项状态，及时获取异常信息。

如果您已经开通了阿里云相关产品（ECS云服务器、RDS关系型数据库等），那么您可以直接登录云监控控制台，查看相关实例的监控状态（ECS需要一键安装云盾插件）。

目前我们为您提供8种云服务监控，其他云服务监控近期也将接入云监控，敬请期待。

如果您需要了解自己的站点可用性和响应时间，可以开启云监控站点服务来获取站点的可用性和响应时间。

站点监测既可以监测ECS服务器上的站点，也可以监测非阿里云服务器上的站点。

在站点监测栏中添加监测站点，并选择需要的监控项，便可成功开启站点监测功能。

如果云服务监测和站点监测依然满足不了您的监控需求，您还可以安装云监控SDK，自定义监控项。

自定义监控项信息同样可以以图表的形式展示在云监控控制台。

我们为您提供了详细的自定义使用文档获取监控信息分为两种方式，登录云监控管理控制台直接查看信息和调用OpenAPI获取监控数据信息。

云监控控制台模块包括一下名词解释名词解释这些名词是云监控的关键概念。

【监控项】： 用户设置或者系统默认的监控数据类型，例如站点监控的Http监控默认有两个监控项http.responseTime & http.status。

ECS的监控项有CPU利用率、内存利用率等等。

【监控点】： 监控项的一个实例。

如针对这个站点的http监控，实际包含两个监控点http.response & http.status。

对于ECS云主机有11个监控项，所以一台云主机默认有11个监控点。

【维度】： 定位监控项数据位置的维度，例如磁盘IO这个监控项，通过实例和磁盘名称两个维度可以定位到唯一的监控点位置。

监控平台操作说明一、基本操作双击Pro Surveillance System 专业网络视频监控平台（图1-1），输入用户名和密码进行登录（注：出厂默认的用户名和密码都为admin，登陆后请及时更改密码），点确定按钮进入。

图1-1新安装平台初始登陆显示界面（第一次打开）如图。

下面按步骤一一介绍安装使用说明：1、首先添加设备，点击窗口右上方第二个“全菜单”下拉框第二个“设备”选项（图1-3）点击“设备管理”选项在弹出设备管理列表中点击“搜索设备”（图1-5）图1-4系统会自动搜索出目前新增加的两台硬盘录像机的IP地址，勾选并点击“加入设备列表”，点击确定。

图1-5这时设备管理选项表中会显示出刚才搜索到的两台设备的IP地址，勾选并点击确定。

（图1-6）图1-6系统会自动提示“设备管理保存成功！”至此表明添加两台设备已成功。

操作界面设备列表中会出现两个数字硬盘录像机的IP地址（图1-7）手动添加设备,点击设备管理选项，在弹出的信息框中选择添加，再根据设备的信息分别添加，类型要选数字硬盘录像机，用户名和密码选择安装客户端这台主机的权限设置，最后点击保存。

图（1-8）1-8以上4台设备添加完毕，我们再返回PSS平台的管理界面，在设备列表的选项中点击数字硬盘录像机会找到刚刚添加的4台设备。

（图1-9）图1-92、根据设备添加监控画面，例如要添加10.100.17.17这台设备的监控画面，只要登录这台设备，然后按住这个地址往左边横移在松开，所有画面会自动添加上；同样要添加其他设备监控画面，只需要先注销17这个地址，在登录其它地址操作过程同上（图1-10）图1-10现在客户端安装完毕，根据用户权限不同可以按要求查看监视图像。

另外点击系统配置，在选项菜单里勾选“保存最后监视状态”（图1-12）图1-11图1-12点击确定，当用户再次登录平台会显示上次退出前的监控画面。

录像查询:点击录像回放图1-13在弹出的录像回放设置框里点击设备录像,选择通道后直接观看录像;如若下载录像,在点击“转换成Avi”选项，下载到本地。

XNetPlay2远程监控系统使用手册视频监控配置文档（v3版）2005年8月编制视频监控配置文档目录第1章1.1第2章2.1系统简介............................................................. ..........................................................3主要功能............................................................. ..........................................................3系统安装............................................................. ..........................................................4如何安装本应用软件系统............................................................. ............................42.1.1安装环境要求............................................................. ......................................42.1.2安装简要说明............................................................. .. (4)第3章系统操作............................................................. . (5)3.1系统登录............................................................. ..........................................................53.2主界面概述............................................................. ......................................................53.3设置............................................................. ............................................................... (7)3.3.1服务器设置............................................................. ...............................................73.3.2自动切换............................................................. .................................................123.3.3录像设置............................................................. .................................................123.3.4自动运行............................................................. .................................................133.3.5硬件解压............................................................. .................................................143.4预览............................................................. ............................................................... .. (15)3.4.1预览的启停............................................................. ........................................153.4.2云台、镜头控制............................................................. ................................153.5录像............................................................. (15)3.5.1手动录像.............................................................. ..................................................153.5.2自动录像.............................................................. ..................................................163.6远程设置.............................................................. .......................................................163.7用户程序.............................................................. . (173).8语音对讲.............................................................. . (173).9回放.............................................................. ................................................................ (20)3.9.1本地回放............................................................. .................................................203.9.2远程回放............................................................. .................................................243．10布防/撤防............................................................. ......................................................253.11右键菜..........................................................26常见问题及解决方法............................................................. . (29)视频监控配置文档第1章系统简介某NetPlay2远程监控系统（v3版）是我公司在原来某NetPlay2的基础上修改更新完成的。

视频监控系统操作手册浙江元亨通信技术股份有限公司目录1开关机 (3)1.1开机 (3)1.2关机/重启 (4)2向导 (5)3权限认证 (6)4系统时间配置 (7)5网络配置 (8)6硬盘初始化 (9)7快速添加IP 通道 (10)8录像配置 (10)9IP 通道配置 (12)9.1快捷添加 (12)9.2IP通道常规添加 (15)10一键快捷录像配置 (16)11回放 (17)11.1即时回放 (17)11。

2通道回放 (17)12备份 (18)13常见问题解答 (18)14联系方式 (21)1开关机1.1开机注意请确认接入的电压与NVR 的要求相匹配,并保证NVR 接地端接地良好.电源供电不正常时，会导致NVR 不能正常工作，甚至损坏NVR，建议使用稳压电源进行供电。

说明在开机前,请确保有显示器与设备的视频输出口相连接。

具体开机步骤如下：1、插上电源。

2、轻按后面板电源“开关键”。

设备开始启动,弹出“开机”界面，如图说明设备启动后,DS-8632N-ST系列设备电源指示灯呈蓝色常亮，其他系列设备电源指示灯呈绿色常亮。

设备启动后,可通过开机向导进行简单配置，使设备正常工作。

1.2关机/重启注意系统提示“系统正在关闭中…"时，请不要按电源“开关键”.设备运行时（特别是正在录像时），请勿强制关机（即直接断开电源)。

具体关机/重启步骤如下：1、选择“主菜单→设备关机”。

进入“设备关机”界面2、单击“关机/重启”，弹出提示窗口。

3、单击“是”，设备关机/重启.2向导设备启动后，可通过开机向导进行密码修改、系统时间配置、网络配置、硬盘初始化、IP通道添加等一些简单操作，使设备能够正常工作.具体操作步骤如下：1、确认下次开机时是否再启用向导2、单击“下一步”。

3权限认证1、输入管理员密码。

2、选择“修改管理员密码",若不修改管理员密码，则不选择“修改管理员密码”，直接单击“下一步"。

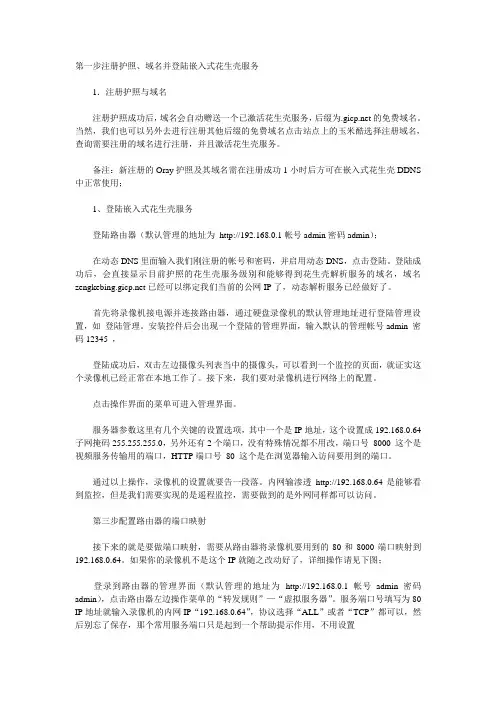

第一步注册护照、域名并登陆嵌入式花生壳服务1．注册护照与域名注册护照成功后，域名会自动赠送一个已激活花生壳服务，后缀为的免费域名。

当然，我们也可以另外去进行注册其他后缀的免费域名点击站点上的玉米酷选择注册域名，查询需要注册的域名进行注册，并且激活花生壳服务。

备注：新注册的Oray护照及其域名需在注册成功1小时后方可在嵌入式花生壳DDNS 中正常使用；1、登陆嵌入式花生壳服务登陆路由器（默认管理的地址为http://192.168.0.1帐号admin密码admin）；在动态DNS里面输入我们刚注册的帐号和密码，并启用动态DNS，点击登陆。

登陆成功后，会直接显示目前护照的花生壳服务级别和能够得到花生壳解析服务的域名，域名已经可以绑定我们当前的公网IP了，动态解析服务已经做好了。

首先将录像机接电源并连接路由器，通过硬盘录像机的默认管理地址进行登陆管理设置，如登陆管理。

安装控件后会出现一个登陆的管理界面，输入默认的管理帐号admin 密码12345 ，登陆成功后，双击左边摄像头列表当中的摄像头，可以看到一个监控的页面，就证实这个录像机已经正常在本地工作了。

接下来，我们要对录像机进行网络上的配置。

点击操作界面的菜单可进入管理界面。

服务器参数这里有几个关键的设置选项，其中一个是IP地址，这个设置成192.168.0.64子网掩码255.255.255.0，另外还有2个端口，没有特殊情况都不用改，端口号8000 这个是视频服务传输用的端口，HTTP端口号80 这个是在浏览器输入访问要用到的端口。

通过以上操作，录像机的设置就要告一段落。

内网输渗透http://192.168.0.64是能够看到监控，但是我们需要实现的是遥程监控，需要做到的是外网同样都可以访问。

第三步配置路由器的端口映射接下来的就是要做端口映射，需要从路由器将录像机要用到的80和8000端口映射到192.168.0.64。

如果你的录像机不是这个IP就随之改动好了，详细操作请见下图；登录到路由器的管理界面（默认管理的地址为http://192.168.0.1帐号admin密码admin），点击路由器左边操作菜单的“转发规则”—“虚拟服务器”。

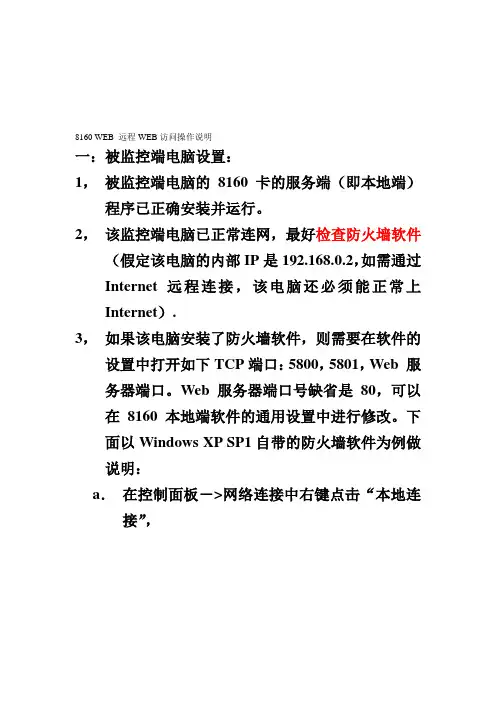

8160 WEB 远程WEB访问操作说明一：被监控端电脑设置：1，被监控端电脑的8160卡的服务端（即本地端）程序已正确安装并运行。

2，该监控端电脑已正常连网，最好检查防火墙软件（假定该电脑的内部IP是192.168.0.2，如需通过Internet远程连接，该电脑还必须能正常上Internet）.3，如果该电脑安装了防火墙软件，则需要在软件的设置中打开如下TCP端口：5800，5801，Web 服务器端口。

Web 服务器端口号缺省是80，可以在8160本地端软件的通用设置中进行修改。

下面以Windows XP SP1自带的防火墙软件为例做说明：a．在控制面板－>网络连接中右键点击“本地连接”，点击“设置”按钮：c．在出现的“高级设置”中选择添加：d ． 添加端口5800，5801Web 服务器端口如下：二：被监控端网络设置：注：该项只是针对监控端电脑是通过Internet 线路连接被监控端，如监控端电脑和被监控端电脑同在一个内部网内就无需进行该项设置0:如果被监控电脑直接连接Internet,则只要获得该电脑的IP 地址即可，无需设置以下项目。

1:以TP-Link R460路由器为例做端口映射设置： a: 请参照路由器书明书进入路由器管理页面 点“转发规则”栏下的“虚拟服务器”界面如下：80端口c: 请在路由器的管理页面下点“运行状态”，可查看当前获得的公网IP地址（如下图中的IP是61.141.250.46）61.141.250.46三：监控端(客户端)网络设置：1：a，通过内部网线路连接时只需在内部任何一台电脑上的IE地址栏里输入被监控端电脑的IP地址（如:Http://192.168.0.2），如果本地端Web服务器的端口号不是80（例如是81），则需要在IP地址后增加:端口号(如Http://192.168.0.2:81);b，通过Internet线路连接时只需在任何一台可上网电脑上的IE地址栏里输入被监控端电脑的公网IP 地址（如:Http://61.141.250.46）,如果本地端Web服务器的端口号不是80（例如是81），则需要在IP地址后增加:端口号(如Http:// 61.141.250.46:81);2：输入IP地址回车后出现如下界面：当前安全级别设置禁止运行页中的ACTIVEX控件，因此该页可能无法正常显示说明您的IE安全级别过高，此时您可以点IE菜单栏的“工具”-----“internet选项”----“安全”----“自定义级别”，如下图1，工具2,internet选项3，安全4，自定义级别点“自定义级别”后出现如下窗口，点“启用”ActiveX控件,如下图所示5，点”启用”至此IE安全级别设置更改完成，再点“确定”---“是（Y）”---“确定”退出IE设置b，按键盘F5刷新一下IE流览器，会出现图像如下：或者保持连接状态，点击如图所示位置下载必要的插件接着出现如下图提示，请选择“打开”，或者“保存”如果选择保存，文件保存完成后，要运行保存的文件。

视频监控及报警系统平台操纵说明1.1视频监控系统登录系统登录框示意图输入服务器IP、端口（端口默认9000）、用户名和密码进行登录。

注意：客户端登陆界面默认不显示服务器IP和端口一栏，可以通过点击设置按钮进行显示。

登录后请用户及时更改操作员密码，密码修改在本地设置里。

web客户端的登录地址：http://IP地址:8080/dss/clientIP地址为CMS所在的IP地址，如：CMS服务器的IP地址为192.168.1.202，那么web客户端登陆地址为：http:// 192.168.1.202:8080/dss/client1.2监视界面视频监视界面示意图1.3视频监视界面介绍图：1 视频窗口 视频显示和控制2 工具栏 包括设备树、云台控制、显示颜色调节等操作工具按键 3功能栏包括监控计划、录像回放、动环系统、附加功能（语音）、②①③④设置、实时消息等功能配置按键4 状态栏窗口显示比列、画面分割、全屏/退出全屏、CPU状态信息、网络状态信息客户端界面有两种形式，正常模式（图2-3所示，视频窗口、状态栏、工具栏和功能栏同时显示）；全屏模式（只显示视频窗口）。

点击状态栏上的全屏键可进行界面模式切换。

1.4右键菜单视频窗口右键菜单示意图视频窗口右键菜单介绍表控制项说明窗口窗口提示信息，显示窗口编号关闭当前窗口关闭当前视频窗口关闭摄像头关闭当前窗口中的摄像头，此摄像头在其他窗口打开的视频同时被关掉关闭所有窗口关闭所有视频窗口鼠标模拟打开鼠标模拟云台功能保存为任务将当前视频窗口与窗口中打开的摄像头保存为一个监控任务模式进行实时模式和流畅模式的切换音频打开或关闭对应通道的音频功能本地录像将当前视频窗口中的音视频保存在客户端本地文件中（路径在“设置->本地设置”中进行设置）。

抓图将当前视频窗口中的图像以图片形式保存在客户端本地文件中（路径在“设置->本地设置”中进行设置）。

矩阵输出将当前计划或任务发送到矩阵服务器上，实现上墙1.5抓图功能视频窗口右键菜单抓图提示框示意图：可通过右键菜单抓图功能进行抓图，图片保存了以下信息：设备名称、通道名、抓图日期、操作员、图片大小、备注.用户可自定义备注信息，点击设置即可保存。

云监控用户手册——Version: 0.1一、概览在概览页面中展示中系统默认提供的监控项或者用户创建的监控项、用户创建的监控点、云服务的实例数、用户设置的报警规则等。

1.1 名词解释先介绍下云监控三个核心的概念。

【监控项】：用户设置或者系统默认的监控数据类型，例如站点监控的Http监控默认有两个监控项http.responseTime & http.status。

ECS的监控项有CPU利用率、内存利用率等等。

【监控点】：某一实例绑定到具体的一个监控项即为一个监控点。

如针对这个站点的http监控，实际包含两个监控点http.response & http.status。

对于ECS云主机有11个监控项，所以一台云主机默认有11个监控点【报警规则】：用户在监控点上设置规则，当满足条件时会触发报警1.2 短信使用情况云监控默认为每位用户提供1000条免费的报警短信。

在概览中，用户可以查看已经使用的短信数。

二、站点监控站点监控可以对目标站点服务的可用性以及响应时间进行监控。

系统已经默认预置了8种监控类型，包括http监控、ping监控、tcp监控、udp监控、DNS监控、pop监控、smtp监控、ftp监控。

其中每种监控类型里面包含了两个监控项：status和responsetime。

单击列表页面的某一行，可以显示缩略图，可用性缩略表显示的是一天内的可用性展示，响应时间缩略图展示的是近1小时内的响应时间曲线，不代表当前状态。

可用性和响应时间缩略图均是统计数据，不代表监控站点的最新状态。

2. 选择您要创建的“监控类型”，点击某一“监控类型”链接进入监控点创建页面；3.进入创建监控点的表单页面；4.创建监控点表单描述1)监控点名称：为您的监控点输入个性化的名称2)监控地址：您要监控的地址，对http来说，就是一个网站的地地址，对域名解析来说，就是某一个域名等等。

3)上报频率：站点监控探测引擎多长时间执行一次探测任务，并上报数据的频率。

时下，越来越多的情况需要应用到远程监控了，在此将刚做好的一个小项目给大家首先介绍一下硬件方面，海康威视DS-7016录像机 1台西部数据SATA接口500G硬盘 1个TP-LINK R460+路由器 1个花生壳动态域名专业服务 1年电源线和视频线随便几百米就够了第一步搭建你的监控系统首先将录像机接电源并连接路由器，通过硬盘录像机的默认管理地址进行登陆管理设置，如http://192.168.0.64/登陆管理，安装控件后会出现一个登陆的管理界面，输入默认的管理帐号admin密码12345端口默认8000登陆成功后，双击左边摄像头列表当中的摄像头，可以看到一个监控的页面，就证明这个录像机已经正常在本地工作了，接下来，我们要对录像机进行网络上的配置，点击操作界面的菜单可进入管理界面。

服务器参数这里有几个关键的设置选项，其中一个是IP地址，这个设置成192.168.0.64子网掩码255.255.255.0，网关192.168.0.1另外还有2个端口，最近端口号 8000这个是视频服务传输用的端口，HTTP端口号 80这个是在浏览器输入访问要用到的端口通过以上操作，录像机的设置就要告一段落了内网输入http://192.168.0.64是能够看到监控了但是我们需要实现的是远程监控，需要做到的是外网同样都可以访问。

第二步设置花生壳动态域名解析注册一个免费的花生壳护照并等待1小时（貌似是花生壳的数据库服务器同步问题）然后登陆路由器（默认管理的地址为http://192.168.0.1帐号admin密码admin）在动态DNS里面输入我们刚注册的帐号和密码，并启用动态DNS，点击登陆。

登陆成功后，会直接显示目前护照的花生壳服务级别和能够得到花生壳解析服务的域名域名已经可以绑定我们当前的公网IP了，动态解析服务已经做好了第三步设置路由器端口映射接下来的就是要做路由器的端口映射需要从路由器将录像机要用到的80和8000端口映射到192.168.0.64如果你的录像机不是这个IP和端口就随之改动好了，具体操作请见下图登录到路由器的管理界面（默认管理的地址为http://192.168.0.1帐号admin密码admin）点击路由器左边操作菜单的“转发规则”—“虚拟服务器”服务端口号填写为80 IP地址就输入录像机的内网IP“192.168.0.64”协议选择“ALL”或者“TCP”都可以然后别忘了保存，那个常用服务端口只是起到一个帮助提示作用，不用设置同样的操作，把录像机视频服务的8000端口也给映射到“192.168.0.64”保存好可以看到已经映射好的端口，已经生效了，端口映射也完成了，到此视频服务器的设置已经全部完成，然后我们测试服务是否可以正常访问。

远程监控平台使用简易说明客户端运行环境与最低配置查看IE浏览器版本,升级至IE81.双击打开IE浏览器2.点击菜单栏中的”帮助”菜单,点击”关于Internet Explorer(A)”3.查看IE浏览器的版本如果不是Internet Explorer8,可以到微软官方网站下载安装Internet Explorer8,下载地址为:/action/mrtiex_FY12IE9StaPrdIE8WWpageforXPFNL_1?href=/action/mrtiex_FY12IE9StaPrdIE8WWpag eforXPFNL_1?href=/download/1/6/1/16174D37-73C1-4F76-A305-902E9D32BAC9/IE8-WindowsXP-x86-CHS.exeFlashPlayer的安装1.若您的浏览器中的FlashPlayer插件的版本过低，会出现如下提示，点击这里到官方网站免费下载最新的FlashPlayer For IE插件。

2.进入Adobe官方下载页面后，按照提示下载并安装最新版FlashPlayer插件，安装完成后需重启IE浏览器。

XFRtInfo实时信息系统使用操作1.在IE浏览器的地址栏中输入网址:/xfkj，并点击“注册新账号”按钮。

2.输入要注册的用户名（必须以邮箱地址作为用户名）和联系电话（可选填项），点击“确认注册”按钮。

3.看到注册成功的提示。

4.登录注册的邮箱地址，通过系统发送邮件中获得系统登录的用户名和密码。

5.初次登录系统后，建议修改初始密码并妥善保管，通过点击“设置”按钮修改密码。

6.本系统用户身份认证（Cookie）有效期默认为两个小时，在两个小时之内不对本系统有任何操作，身份认证将会失效，需要重新登录系统。

新建设备（这里以西门子PLC200为例）1.在导航栏的空白处点击鼠标反手键，在弹出菜单中点击新建按钮。

2.在弹出的新建窗口中，填入新建设备的名称并在类别下拉类别树中选择一个新建的类别，这里以新建一个西门子PLC200为例，依次展开“设备”节点->“仪器仪表设备”节点->“PLC可编程控制器”节点选择“SiemensPLC200”。

动态域名设置(远程访问） 是目前国内最大远程监控接入平台，拥有数十万注册用户！远程访问方式一、用固定IP 地址直接访问。

如家庭固定地址直接访问。

如IE 内输入：二、用域名转发访问，如通过人名查找个人。

在访问：，我公司现在自带域名服务解决了98% 的网络远程访问问题。

按下，选择"'网易通'DDNS 设置" ：新用户注册新用户只需要通过以下几个简单的步骤就可轻松拥有DDNS 动态域名。

步骤1：点击出现如下图所示：用户按提示输入域名即可步骤2：点击"注册"，系统就会自动生成用户名和密码，如下图所示：点击"完成" 即可，如下图所示：注：登录信息会保留在软件目录下的Logininfo.txt 文本下，方便用户备份如上图，"网易通"可以让客户在多个域名之间相互切换，无需重新输入登录信息，免去繁琐的操作, 用户可留意软件界面的下控制面板，红框部分表示当前域名的状态。

注意：使用此域名服务的计算机必须可以连接互联网。

浏览器访问打开IE 浏览器，输入注意：Web 站点IP 地址请按前面说明先配置好，否则无法连接。

客户端必须使用NVDVR 域名才能够使用VNN 免路由设置功能。

用户第一次使用远程访问时，首先运行IE 浏览器，在地址栏中输入 ,连接成功后如下图所示：第一次访问前端服务器，系统会提示下载一控件如图，点击[安装]，系统会自动安装该控件，稍等一会（根据网速而定），则出现如下画面：输入服务器域名，输入默认的DVR 用户名：1，密码：1。

注意：此处登录的用户名密码是根据前端DVR 服务器（硬盘录像机）现有用户输入的，超级用户Admin 不能登录接收图像，用户可在前端服务器（硬盘录像机）添加其它用户进行登录。

如图，登录后，用户在服务器列表双击某一通道即可接收该通道图像。

本控件还提供远程云台控制、远程开关控制（即远程控制报警盒输出）、远程调色和远程回放等到功能。
