方格网计算时出现：采集标高可能有误，请仔细检查画实心圆的方格点
问：在用飞时达土方计算软件方格网法计算土方时，在采集设计标高时出现：采集标高可能有误，请仔细检查画实心圆的方格点。
答：出现这个提示，从三方面去检查：
1、打开飞时达土方计算软件时有没有出现异常情况；
2、检查你有没有成功转换原始设计标高点，只要成功转换了，肯定是可以采集到的。
飞时达土方软件转换原始设计数据对应的菜单是：
3、千万别把转换原始自然地形数据的菜单命令当成了转换原始设计数据的菜单命令；
/tft/post/24.html
如果还是解决不了，请把图纸发到飞时达软件论坛上，我给你检查下。
转载于：。
测绘技术中常见错误和解决方法测绘技术是现代社会中不可或缺的一部分，它在土地规划、地图制作、建筑设计等领域具有重要作用。
然而，在测绘过程中常常会出现各种错误，这些错误可能导致数据不准确、测绘结果偏差等问题。
本文将探讨测绘技术中常见的错误类型以及解决方法。
一、定位误差定位误差是指在实地测量中，测量点的位置与真实位置之间存在偏移，导致测绘结果不准确。
定位误差的原因可能是多方面的，比如测量仪器的精度、操作人员的技术水平、环境条件等。
解决方法：1. 使用高精度测量仪器：选择精度较高的测量仪器，能够提高测量结果的准确性。
同时，需要对仪器进行定期校准，确保其精度符合要求。
2. 加强操作人员培训：培训测量操作人员，提高其技术水平和操作规范性。
只有熟练掌握测量仪器的使用方法，才能减少人为误差。
3. 考虑环境因素：在测量过程中要考虑到环境因素对结果的影响。
比如，如果测量现场存在较大的磁场干扰，需要采取相应措施来减小干扰。
二、数据处理错误在测绘过程中，数据处理是一个关键步骤。
数据处理错误可能导致结果的偏差和不准确。
解决方法：1. 严格按照数据处理的规范进行操作：根据国家标准和规范要求，进行数据处理。
不得随意更改处理方法或参数，确保结果的准确性。
2. 采用合适的数据处理软件：选择适合的数据处理软件，能够提高数据处理的效率和准确性。
同时，需要掌握软件的使用方法，确保正确使用各种功能。
3. 多次反复检查和比对：对处理后的数据进行多次反复检查和比对，确保结果的可靠性。
可以使用不同的软件或方法进行比对，以发现潜在的错误。
三、测图偏差测图偏差是指在绘制成果图时，图形、线条等存在与实际不符合的情况。
这可能会导致规划、设计等工作出现错误。
解决方法：1. 严格执行测图规范：按照测图规范进行测图工作，确保图形准确无误。
要注意线条的粗细、图形的比例关系等细节。
2. 使用专业的绘图软件：选择专业的绘图软件，能够进行精确的绘图操作。
同时，需要熟悉软件的使用方法，掌握各种绘图功能。
一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3 方格网法计算土方工程量图二、场地平整土方计算考虑的因素：① 满足生产工艺和运输的要求；② 尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。
1、初步标高(按挖填平衡)，也就是设计标高。
如果已知设计标高，1.2步可跳过。
场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ±Li②双向排水时，各方格角点设计标高为：Hn = H0± Lx ix± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中 x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。

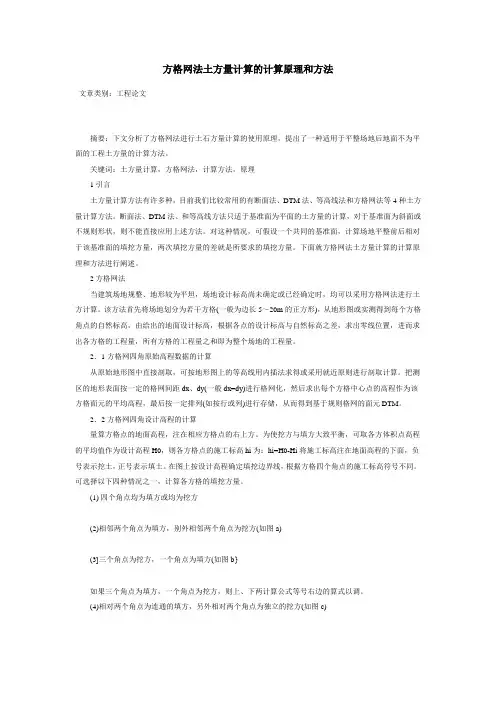

方格网法土方量计算的计算原理和方法文章类别：工程论文摘要：下文分析了方格网法进行土石方量计算的使用原理，提出了一种适用于平整场地后地面不为平面的工程土方量的计算方法。
关键词：土方量计算，方格网法，计算方法，原理1引言土方量计算方法有许多种，目前我们比较常用的有断面法、DTM法、等高线法和方格网法等4种土方量计算方法。
断面法、DTM法、和等高线方法只适于基准面为平面的土方量的计算，对于基准面为斜面或不规则形状，则不能直接应用上述方法。
对这种情况，可假设一个共同的基准面，计算场地平整前后相对于该基准面的填挖方量，两次填挖方量的差就是所要求的填挖方量。
下面就方格网法土方量计算的计算原理和方法进行阐述。
2方格网法当建筑场地规整、地形较为平坦，场地设计标高尚未确定或已经确定时，均可以采用方格网法进行土方计算。
该方法首先将场地划分为若干方格(一般为边长5～20m的正方形)，从地形图或实测得到每个方格角点的自然标高，由给出的地面设计标高，根据各点的设计标高与自然标高之差，求出零线位置，进而求出各方格的工程量，所有方格的工程量之和即为整个场地的工程量。
2．1方格网四角原始高程数据的计算从原始地形图中直接剖取，可按地形图上的等高线用内插法求得或采用就近原则进行剖取计算。
把测区的地形表面按一定的格网间距dx、dy(一般dx=dy)进行格网化，然后求出每个方格中心点的高程作为该方格面元的平均高程，最后按一定排列(如按行或列)进行存储，从而得到基于规则格网的面元DTM。
2．2方格网四角设计高程的计算量算方格点的地面高程，注在相应方格点的右上方。
为使挖方与填方大致平衡，可取各方体积点高程的平均值作为设计高程H0，则各方格点的施工标高hi为：hi=H0-Hi将施工标高注在地面高程的下面，负号表示挖土，正号表示填土。
在图上按设计高程确定填挖边界线，根据方格四个角点的施工标高符号不同。
可选择以下四种情况之一，计算各方格的填挖方量。
