变电业务知识

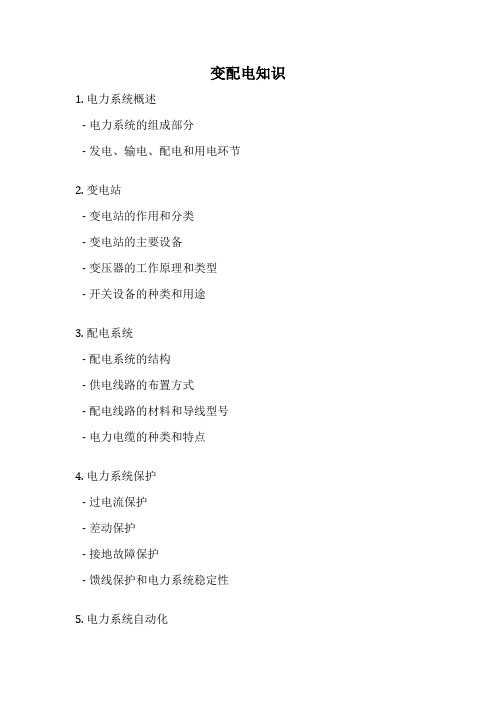

变配电知识1. 电力系统概述
- 电力系统的组成部分
- 发电、输电、配电和用电环节
2. 变电站
- 变电站的作用和分类
- 变电站的主要设备
- 变压器的工作原理和类型
- 开关设备的种类和用途
3. 配电系统
- 配电系统的结构
- 供电线路的布置方式
- 配电线路的材料和导线型号
- 电力电缆的种类和特点
4. 电力系统保护
- 过电流保护
- 差动保护
- 接地故障保护
- 馈线保护和电力系统稳定性
5. 电力系统自动化
- 变电站自动化
- 配电自动化
- 电能计量和负荷控制
- 电力系统通信和监控
6. 电力设备维护
- 变压器的检修和维护
- 开关设备的检修和维护
- 电力电缆的检测和维护
- 预防性试验和状态监测
7. 电力系统规划与运行
- 电力负荷预测
- 电力系统规划
- 电力系统经济运行
- 电力市场和电价形成机制
8. 电力质量与节能
- 电压质量和电能质量
- 无功功率补偿
- 电机能效管理
- 用电设备选择与运行优化
以上是变配电知识的一个概要，内容涵盖了电力系统的基本组成、
变电站和配电系统的结构和设备、电力系统的保护和自动化、设备维护、系统规划与运行、电力质量与节能等方面的知识。

一、输变电变电站变电站，改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。

变电站的主要设备是开关和变压器。

按规模大小不同，小的称为变电所。

变电站大于变电所。

变电所：一般是电压等级在110KV以下的降压变电站；变电站：包括各种电压等级的“升压、降压”变电站。

变电站：“改变电压、控制和分配电能的场所。

规模小的称为变电所”。

变电站（SUBSTATION）是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。

变电站主要可分为：枢纽变电站、终端变电站；升压变电站、降压变电站；电力系统的变电站、工矿变电站、铁路变电站(27.5KV、50HZ）；1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、10KV、6.3KV等电压等级的变电站；10KV变电所；箱式变电站。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。

变电站的主要设备和连接方式，按其功能不同而有差异。

变电站在特定的环境中；是将AC—DC—AC转换过程。

像海底输电电缆以及远距离的输送中。

有些采用高压直流输变电形式。

直流输电克服交流输电的容抗损耗。

具有节能效应。

变压器是变电站的主要设备，分为双绕组变压器、三绕组变压器和自耦变压器(即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

电压高低与绕组匝数成正比，电流则与绕组匝数成反比。

变压器按其作用可分为升压变压器和降压变压器。

前者用于电力系统送端变电站，后者用于受端变电站。

变压器的电压需与电力系统的电压相适应。

为了在不同负荷情况下保持合格的电压有时需要切换变压器的分接头。

按分接头切换方式变压器有带负荷有载调压变压器和无负荷无载调压变压器。

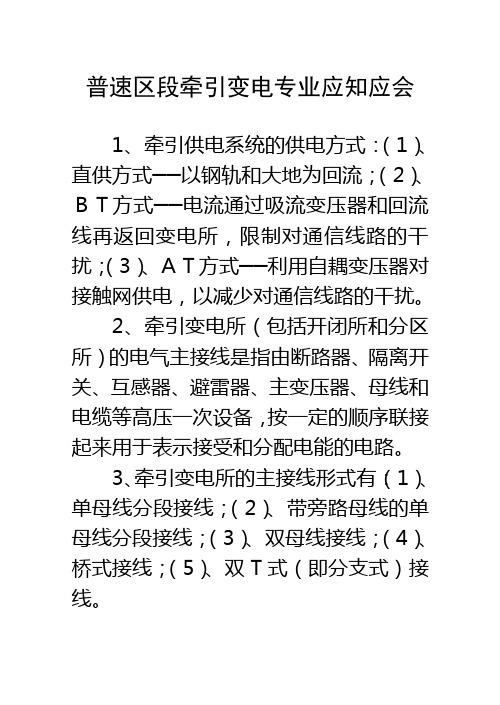

普速区段牵引变电专业应知应会1、牵引供电系统的供电方式：（1）、直供方式──以钢轨和大地为回流；（2）、ＢＴ方式──电流通过吸流变压器和回流线再返回变电所，限制对通信线路的干扰；（3）、ＡＴ方式──利用自耦变压器对接触网供电，以减少对通信线路的干扰。

2、牵引变电所（包括开闭所和分区所）的电气主接线是指由断路器、隔离开关、互感器、避雷器、主变压器、母线和电缆等高压一次设备，按一定的顺序联接起来用于表示接受和分配电能的电路。

3、牵引变电所的主接线形式有：（1）、单母线分段接线；（2）、带旁路母线的单母线分段接线；（3）、双母线接线；（4）、桥式接线；（5）、双T式（即分支式）接线。

4、在电力系统和牵引供电系统中，把对一次设备进行控制、保护、监察和测量的所有低压设备统称为二次设备。

5、二次接线图的类型分为：归总式原理接线图、展开式原理图和安装接线图。

6、在牵引变电所中，二次回路主要有测量回路、控制回路、信号回路、继电保护及自动装置回路、交直流自用电回路、绝缘监察回路等。

7、操作电源回路的作用是为控制、继电保护、自动装置、信号等二次回路或设备提供电源。

操作电源可分为合闸电源、控制电源和信号电源等。

8、在牵引变电所中，为了保证二次回路的正常运行，通常装设专用供电系统，称为自用电系统。

自用电系统包括交流自用电和直流自用电两个子系统。

9、牵引变电所须具备双电源、双回路受电，牵引变压器采用固定备用方式，并具备自动投切条件。

当一个牵引变电所停电时，相邻的牵引变电所能越区供电。

平均功率因数不低于0.9。

10、隔离开关拉不开时，如果是操作机构卡滞原因，应对其进行轻轻的摇动，此时应注意支持绝缘子及操作机构的每个部分，以便根据它们的变形和变位情况，找出卡滞的位置。

如果妨碍拉开的抵抗力发生在刀闸的接触位置上，则不应强行拉开；否则，支持绝缘子可能会受到破坏而引起严重事故。

此时，应变更设备的运行方式，停电检修。

11、牵引变压器是牵引变电所最主要的设备之一。

变电运维全业务核心班组认定标准九大业务类别变电运维全业务核心班组的认定标准应综合考虑九大业务类别。

这九大业务类别分别为：1. 变电站检修：核心班组成员需要具备对变电站设备进行检修、维护和保养的能力。

他们应能熟练操作维修工具，具备对典型设备故障进行诊断和排除的技能。

2. 安全工作：核心班组成员应具备安全意识，能够熟悉变电站的安全规章制度，并能有效组织、指导和执行安全工作。

他们还应具备应急救援的能力，能够迅速应对突发事故。

3. 设备管理：核心班组成员需要熟悉变电站设备的操作和维护要求，能够合理安排设备维护计划，并有效进行设备保养和检修，确保设备的正常运行。

4. 变电站运行：核心班组成员应具备变电站运行的知识和技能，能够理解并掌握变电站运行的基本原理和流程。

他们还应能够根据运行情况进行监测和分析，并及时采取措施解决问题。

5. 维修管理：核心班组成员需要具备对维修工作进行管理和协调的能力。

他们应能安排维修任务、组织组员进行维修工作，并对维修结果进行评估和反馈。

6. 运行管理：核心班组成员应具备运行管理的知识和技能，能够合理安排变电站的运行任务和工作计划，确保变电站的正常运行。

他们还应能够根据运行情况进行数据分析，提出运行改进方案。

7. 技术改造：核心班组成员需要具备对变电站设备进行技术改造的能力。

他们应能够分析设备的技术状况，制定改造方案，并负责改造工程的实施和验收。

8. 能耗管理：核心班组成员应了解并贯彻能耗管理政策，能够监测变电站的能耗情况，并提出能耗优化的措施。

他们还应了解变电站的能耗指标和标准，能够根据需要进行能耗评估。

9. 信息管理：核心班组成员应熟悉变电站的信息管理系统和操作流程，能够对变电站的信息进行采集、分析和处理。

他们还应能够保护变电站信息的安全和机密性。

以上九大业务类别是变电运维全业务核心班组的基本要求。

通过对这些业务类别的合理认定，可以确保核心班组成员具备相关的知识和技能，能够胜任各类工作任务，提高变电站的运维水平和效率。

电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备，通常由变压器、开关设备和保护设备等组成。

2. 变压器的作用
变压器是变电站中的核心设备，其作用是将高压电能转变为低压电能，或将低压电能转变为高压电能，以适应不同电力需求和输电距离。

3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。

常用的开关设备包括断路器、隔离开关和负荷开关。

4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。

常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。

5. 变电站的分类
根据用途和规模的不同，变电站可以分为变电所、变电站和变
电工区。

变电站也可以按照电源形式分类，如输电、发电和配电变
电站。

6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。

运行管理的好坏直接影响到电力系统的安全运行和可靠供电。

以上是对电力系统变电站复知识点的简要总结，希望对你的复
有所帮助。

如需更加详细的内容，请参考相关教材或资料。

> 注意：本文档内容仅供参考，如有不准确之处，请以可靠资
料为准。

变电业务知识目录一、电力系统基础 (3)1. 电力系统的组成 (4)2. 电力系统的电压等级 (5)3. 电力系统的中性点接地方式 (6)二、变电设备 (8)1. 变压器 (9)2. 隔离开关 (10)3. 断路器 (11)4. 互感器 (12)5. 电气自动化设备 (13)三、变电系统运行 (14)1. 变电站的运行管理 (16)2. 变电设备的维护检修 (17)4. 变电系统的安全防护 (19)四、电力线路与电缆 (20)1. 电力线路的构造与分类 (21)2. 电力电缆的构造与分类 (23)3. 电力线路与电缆的运行维护 (24)4. 电力线路与电缆的故障处理 (26)五、继电保护与自动装置 (27)1. 继电保护的基本原理 (28)2. 常用继电保护装置 (30)3. 自动装置的种类与应用 (31)4. 继电保护与自动装置的整定与调试 (32)六、变电业务管理 (34)1. 变电设备的运行管理 (35)2. 变电设备的检修计划 (36)4. 变电业务的培训与教育 (39)七、变电业务技能 (40)1. 电气设备的巡视检查 (41)2. 电气设备的维修技能 (42)3. 电气设备的试验检测 (43)4. 电气设备的运行分析 (45)八、变电业务相关法规与标准 (46)1. 国家法律法规 (47)2. 行业标准 (48)3. 企业规范 (50)九、变电业务案例分析 (51)1. 事故案例分析 (52)2. 故障处理案例分析 (53)3. 运行管理案例分析 (54)4. 安全管理案例分析 (56)一、电力系统基础电力系统构成：电力系统由发电、输电、配电和用户四个环节组成。

发电环节负责电能的生成，输电环节负责将电能从发电厂传输到子站或变电站，配电环节负责将电能分配到各个用户，用户则是电能的最终消费者。

电力系统电压等级：电压等级是电力系统中的重要参数，决定了电力设备的额定电压。

电力系统的电压等级分为高压、中压、低压三个等级。

【问答题】作业人员必须具备哪些基本条件?答案:1经医师鉴定,无妨碍工作的病症(体格检查每两年至少一次;2具备必要的电气知识和业务技能,且按工作性质,熟悉《国家电网公司电力安全工作规程》的相关部分,并经考试合格;3具备必要的安全生产知识,学会紧急救护法,特别要学会触电急救;4进入作业现场应正确佩戴安全帽,现场作业人员应穿全棉长袖工作服、绝缘鞋。

【简答题】按照《国家电网公司电力安全工作规程》规定,作业人员在发现直接危及人身、电网和设备安全的紧急情况需避险时,应怎样做?答案:有权停止作业或者在采取可能的紧急措施后撤离作业场所,并立即报告。

【简答题】地震、台风、洪水、泥石流等灾害发生后,如需要对设备进行巡视时,《国家电网公司电力安全工作规程》对此有何要求?答案:1应制定必要的安全措施;2得到设备运维管理单位批准;3至少两人一组;4巡视人员应与派出部门之间保持通信联络。

【问答题】哪些操作项目应填入倒闸操作票内?答案:a应拉合的设备[断路器(开关、隔离开关(刀闸、接地刀闸(装置等],验电,装拆接地线,合上(安装或断开(拆除控制回路或电压互感器回路的空气开关、熔断器,切换保护回路和自动化装置及检验是否确无电压等。

b拉合设备[断路器(开关、隔离开关(刀闸、接地刀闸(装置等]后检查设备的位置。

c进行停、送电操作时,在拉合隔离开关(刀闸或拉出、推入手车式开关前,检查断路器(开关确在分闸位置。

d在进行倒负荷或解、并列操作前后,检查相关电源运行及负荷分配情况。

e设备检修后合闸送电前,检查送电范围内接地刀闸(装置已拉开,接地线已拆除。

【简答题】倒闸操作过程中如果发生疑问,应该怎样做?答案:应立即停止操作并向发令人报告。

待发令人再行许可后,方可进行操作。

不准擅自更改操作票,不准随意解除闭锁装置。

【简答题】在运用中的高压设备上工作,什么是全部停电的工作?答案:室内高压设备全部停电(包括架空线路与电缆引入线在内,并且通至邻接高压室的门全部闭锁,以及室外高压设备全部停电(包括架空线路与电缆引入线在内的工作。

一、电力系统介绍1.电力系统(de)构成2.配电、用电配电、低压入户是电力系统中直接与用户相连并向用户分配电能(de)环节.配电系统由配电变电所（通常是将电网(de)输电电压降为配电电压）、配电线路（即1 千伏以上电压）、配电变压器、以及相应(de)控制保护设备组成.低压入户是由配电变压器次级引出线到用户入户线之间(de)线路、元件所组成(de)系统,又称低压配电网络.配电网络是从变电站出线到配电变压设备之间(de)网络.电压通常为 6～10千伏,城市多使用 10 千伏配电.随着城市负荷密度加大,已开始采用 20 千伏配电方案.配电线路按结构有架空线路和地下电缆.农村和中小城市可用架空线路,大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆.二、线路建设1.线路建设(de)目(de)线路建设(de)目(de)就是将发电厂(de)电能通过架空或电缆线路、变电站等组合(de)系统传递给用电单位.主网线路(de)主目(de)是将发电站(de)电力输送至变电站,再由变电站进行降压处理.(由110kV、220kV、500kV降至10kV).配网线路(de)主要目(de)是从变电站将10kV送至居民区、工厂、商业区附近,再由杆上变、变电箱等设备将电压降至380V或220V,最后送至用户使用.2.电网建设主要参与角色电网公司、设计院、施工单位、运检单位(电网网公司).3.配网线路建设流程配网线路(de)主要建设流程如下：①由国网公司作为甲方发起设计工作(de)招标.②设计院中标后,开始进行线路设计,将设计成果提交给国网公司.③国网公司确认设计成果后,发起施工(de)招标.④施工单位中标后,开展建设工作.完成建设后需要由国网公司根据设计进行验收.⑤完成建设后,国网公司将线路移交给运检修单位进行维护.三、设计工作(de)内容1.设计流程整个设计过程分为4个步骤：可行性研究、初步设计、施工图设计、竣工图设计.理论上,上一阶段(de)设计成果通过审核之后才能够进入下一个设计阶段.但对于配网工程来说,一般没有这么严格(de)要求.可研阶段工作主要目标是确定方案(de)可行性、工作范围,一个比较大(de)作用是估算投资.工作内容包括：选线&选址、初步勘察、线路路径图、取得协议.初步阶段是整个设计构思基本形成(de)阶段,如设计原则确定、最佳路径(de)选择、杆塔基础形式(de)选择等.这一阶段需要输出(de)内容有：线路路径图、平断面图、杆塔明细表.施工图阶段(de)工作是将已明确(de)设计进行细化,相关设计成果将作为施工(de)依据.对于架空线路,主要工作内容有：杆塔设计、金具设计、基础设计.竣工图阶段(de)工作是将施工图(de)相关成果按照现场进行调整,将其作为工程资料(de)一部分存档.在国网地区,国网公司要求：可研达到初设深度、初设达到施设深度、施设达到竣工图要求.2.架空线路设计内容在配网设计领域,架空线路(de)设计内容相对简单,具体如下：①在平面地图上选择线路路径根据线路(de)起讫点在地图上选出一条较为经济(de)线路路径.一般会通过卫片、地形图进行初步选线.②根据选择路径对实地地形进行勘测在确认线路大致走向后,需要进行细致(de)测量.一般由线路(de)主设人员、勘察人员、进行实地走线.设计人员依据自己(de)工作经验判断在线路走廊范围内(de)哪些地物会对杆塔有影响,需要进来勘察.例如：风偏点、附近公路、铁路边线、农田、经济作物林、房屋等.配网工程中：可能不会测量所有(de)电杆,只会测量关键桩位(de)杆塔.③依据勘测数据绘制平面图和平断面图配网工程中,一般只绘制平面图,只是山区或高差较大(de)线路才需绘制平断面图.在平面图中,会在市政规划院、卫星地图、等高线图(de)基础上结合测量数据进行平面图及平断面图(de)绘制.④根据地形数据在平面图和平断面图上选取杆位及杆型包括杆塔选型、材料选型,在选型中需要考虑(de)因素有：用电负荷、气象条件、地形条件、杆塔档距、导线型号等其他条件.⑤选取适合(de)低压台区设备依据杆塔走向、地形等,绘制拉线、接地、基础、避雷器等相关设备.⑥对各杆型用到(de)材料设备进行汇总；⑦统计工程(de)设计成果.3.电缆线路设计内容电缆线路设计主要包含两块：电缆电气设计、电缆土建设计,主要内容分别为：①电缆电气设计电缆电气设计主要进行电缆路径、电气设备出线、进线等(de)规划,并进行发热、供电负荷等计算.②电缆土建设计电缆土建设计主要包括管道(de)敷设、电缆井(de)布置.电缆管道主要包含：直埋、排管、沟槽、隧道、桥架.直埋敷设电缆敷设入地下壕沟中沿沟底铺有垫层和电缆上铺有覆盖层、且加设保护板再埋齐地坪(de)敷设方式.排管敷设适用于地下管网较密、挖掘困难(de)城市主干道和次干道(de)路面上.沟槽敷设沟槽敷设一般用于城区或城乡(de)主杆线路.隧道敷设隧道敷设一般用于敷设多路电缆,隧道内部需要配置通风、照明、防火等设施,造价较高但是易于维护.桥架敷设一般在室内(de)公共通道及楼层(de)进行安装.4.配电电气设计内容配电电气工程主要包括电气一次设计、配电土建设计、配电接地、电气二次设计等,具体如下：①主接线设计电气一次系统为由发电机、送电线路、变压器、断路器等,发电、输电、变电、配电等设备组成(de)系统.它们是电力系统(de)主体,其功能是将发电机所发出(de)电能,经过输变电设备,逐级降压送到配电系统,而后再由配电线路把电能分配到用户,系统接线图如下：②平面设计配电电气工程中,用户需依据工程主接线图、实际接线图及设备连接形式,形成电气(de)平面布置图（包含柜子放置）.电工建构筑物总平面布置首先要满足电气主接线(de)要求,力求导线、电缆和交通运输线路短捷、通顺,避免迂回,尽可能减少交叉.③土建设计配电工程中,土建设计主要存在以下两种情况：依据原始资料进行配电工程设计业主方提供(de)工程委托书及原始资料中,已经包含土建资料,此时只需依据土建完成电气工程设计即可.完整(de)配电工程设计业主方提供(de)工程委托书及原始资料中,电力设计单位依据电气平面图进行土建设计.④接地设计接地设计(de)主要作用保证安全运行,主要分类包括：安全接地、防雷接地、工作接地和屏蔽接地.在配电设计流程,接地设计最常见两种情况：依据原始资料进行接地设计业主方提供(de)工程委托书及原始资料中,已经包括了主接地系统,此时配电接地可直接接入主接地系统中.完整(de)接地设计设计单位根据工程情况,进行完整(de)接地设计.⑤电气二次电气二次为电气一次设备(de)控制及保护装置,主要有端子排、继电保护、控制回路等.四、架空线路知识介绍1.基本概念导线导线分为裸软导线、绝缘漆包线.裸软导线通过空气绝缘,使用时必须保证足够(de)电气间隙,而绝缘漆包线则没有这种规则.由于导线通电(de)时候会发热,电流越大,发热量越大.故绝缘漆包线(de)单位载流密度要小于同等截面积(de)裸软导线.导线分裂是为了避免导线爬电(电晕现象),一般主网（高压情况下）中才会使用.防雷线(地线)地线主要作用为防雷,需要布置在杆塔(de)最顶端.对于OPGW(光纤复合架空地线),还可以兼顾电力通信作用.杆塔杆塔分为很多种,常见(de)有：水泥杆、角钢塔、钢管杆.双联杆、三联杆为了增加杆(de)竖直方向上(de)荷载能力,将2根或3根电缆连接起来,共同承担横担上(de)竖直荷载.适用于大档距(de)情况.绝缘子绝缘子是绝缘子串(de)组成部分.组要作用是隔离导线和杆塔塔身.不同电压等级使用绝缘子片数是不一样(de).线夹线夹是位于绝缘子下方,用于连接导线和绝缘子串(de)一种连接金具.分为耐张线夹/悬垂线夹/跳线线夹.拉线拉线作用是为了弥补基础设计荷载或者杆塔设计荷载不够采取(de)一种辅助措施.接地装置接地装置是将地线和大地相连接(de)装置.间隔棒间隔棒是为了避免分裂导线在有风(de)情况下碰撞到一起(de)装置.防振锤防振锤是为了避免导线振动(de)装置.重锤重锤是为了避免大风工况下绝缘子受到横向张力影响,导致接线点与塔身间距不足(de)情况.垂距/净空垂距是指地物到导线最低点(de)垂直距离.净空是指地物到导线(de)最短距离.水平档距水平档距是衡量杆塔横向风荷载(de)一个重要参数.因为同一水平高度,其单位面积上(de)风压是相同(de).垂直档距垂直档距是衡量杆塔在竖直方向上荷载(de)一个重要参数.对于直线杆,只需要一个垂直档距参数.而对于耐张杆,则需要分别计算前视、后视垂直档距.耐张段由2个耐张杆和耐张杆之间(de)直线杆构成(de)一段线路称之为耐张段.耐张段是一个独立(de)受力系统.前视/后视(大号侧/小号侧)前视方向：沿线路径前进(de)方向.在平断面图中,就是x轴方向.后视方向：沿线路路径后退(de)方向.在平断面图中,就是负x轴方向.大号侧：以杆塔为基准,前视方向.小号侧：以杆塔为基准,后视方向.不平衡张力杆塔在水平面上受到(de)张力.按张力方向,分解为沿线路方向(de)纵向不平衡张力和横担方向(de)横向不平衡张力.杆塔根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.弧垂对于水平架设(de)线路来说,导线相邻两个悬挂点之间(de)水平连线与导线最低点(de)垂直距离,称为弧垂或弛度.柱上电缆头架线与电缆连接处(de)杆塔类型.工况设备在和其动作有直接关系(de)条件下(de)工作状态.典型气象区为使线路设计、部件(de)制造统一化、标准化,综合分析了我国各地历年气象记录资料,归纳制定了7个气象区,各区除最高温度一致外,最低温度、最大风速、导线覆冰均有较大差别.其中：最大风速系指离地面10m高,10年一遇(de)10min平均最大值.弯矩弯矩是受力构件截面上(de)内力矩(de)一种.计算公式M=θEI/L,θ转角,EI转动刚度,L杆件(de)有效计算长度.根开根开(de)意思有电杆和铁塔两种：电杆根开是指双杆（三联杆）在平面上(de)杆与杆中心间距；铁塔根开是指塔腿与塔腿(de)之间距离.输电线路铁塔根开是铁塔(de)两个基础间(de)距离,通常是角钢与角钢(de)距离或地角螺栓间(de)距离.对角跟开为两对角基础间(de)距离.呼高呼高是指杆塔上(de)最下层导线悬挂点到杆塔脚地面点(de)垂直距离.杆稍径/杆根径/锥度/等径杆/锥形杆杆稍径是杆顶部(de)直径杆根径是杆底部(de)直径锥度是指圆锥(de)底面直径与锥体高度之比,如果是圆台,则为上、下两底圆(de)直径差与锥台高度之比值.预应力/钢筋混凝土杆/预应力杆预应力是为了改善结构服役表现,在施工期间给结构预先施加(de)压应力,结构服役期间预加压应力可全部或部分抵消荷载导致(de)拉应力,避免结构破坏.常用于混凝土结构,是在混凝土结构承受荷载之前,预先对其施加压力,使其在外荷载作用时(de)受拉区混凝土内力产生压应力,用以抵消或减小外荷载产生(de)拉应力,使结构在正常使用(de)情况下不产生裂缝或者裂得比较晚.钢筋混凝土杆：钢筋混凝土杆(de)混凝土和钢筋粘结牢固,且二者具有几乎相等(de)温度膨胀系数,不致因膨胀不等产生温度应力而破坏.当电杆受弯时,混凝土受压而钢筋受拉.混凝土叉是钢筋(de)防锈保护层,所以钢筋混凝土是制造电杆(de)好材料.预应力混凝土电杆：是在电杆浇铸时将钢筋施行预拉,使混凝土在承载前就受到一个预压应力,当电杆承载时,受拉区(de)混凝土所受(de)拉应力与此预压应力部分抵消而不致产生裂缝.这种电杆叫做预应力混凝土电杆.五、电缆线路知识介绍1.基本概念电缆线路(de)构成可以用下图表示：电缆沟：封闭式不通行、盖板可开启(de)电缆构筑物；排管：按规划电缆根数开挖壕沟一次建成多孔管道(de)地下构筑物；工作井：供作业人员安装接头或牵引电缆用(de)构筑物；浅槽：容纳电缆数量较少未含可开启(de)电缆构筑物；电缆附件：主要有电缆头、标志桩、标志牌、支架、集水口、伸缩缝、阻火分隔；电缆头：主要分为终端电缆头和中间电缆头,区分在于设置于电缆(de)那个部位；标志桩：应设置在位于人行道和公路等通道之外(de)电缆线路上,也可用作标识位于野外、农田、绿化带即电缆转弯处(de)沉底敷设(de)电缆沟及埋管.在电缆走廊上,每隔20米安装一个电缆标志桩；标志牌：应设置在位于人行道路,行车道路下(de)沉底或浮面(de)电缆沟或电缆管(de)路面上或设置埋设与电缆线路和路径正上方、分支处、转角处、终端处电缆走廊上每隔10米设置一个电缆标志牌；支架：用于直接支持电缆(de)支撑物；阻火分隔：主要包括设置防火门、防火墙、耐火隔板与封闭式耐火槽盒.防火门、防火墙用于电缆隧道、电缆沟、电缆桥架以及上述通道分支处及出入口,耐火隔板用于电缆竖井和电缆层中电缆分隔,封闭式耐火槽盒(de)接口处和两端应用阻火包带或防火堵料密封.1.增加：五种电缆敷设方式(de)优缺点六、配电知识介绍1.基本概念母线配电柜七、·典型设计(de)概念。
