fpga基本原理FPGA(现场可编程门阵列)是一种硬件编程设备,由大量的逻辑门和可编程连接的开关组成。
它可以根据设计师的需要对电路进行重新编程,从而实现特定功能。
FPGA的基本原理是利用可编程开关和可编程互连来实现逻辑功能。
每个FPGA芯片都由一系列逻辑单元(Look-Up Tables或LUTs)、片上存储器和可编程互连网络组成。
LUT是FPGA最基本的计算单元,由多个输入和一个输出组成,在FPGA编程时可以将不同的逻辑功能映射到LUT中。
在FPGA编程过程中,设计师使用硬件描述语言(HDL)或图形化设计工具来描述所需的逻辑功能。
然后,编译器将设计代码转换为布局和互连资源文件,这些文件描述了如何在FPGA芯片上实现所需功能。
最后,经过编译和综合后的代码被下载到FPGA芯片中。
一旦FPGA芯片被编程,其内部的可编程开关和互连网络就会按照设计师的要求建立连接关系。
这使得设计师可以实现各种不同的功能,如数字信号处理、通信协议处理、图像处理等。
与传统的ASIC(专用集成电路)相比,FPGA具有更高的灵活性和可重配置性,因为它可以在设计完成后进行重新编程。
使用FPGA的一个重要优势是其并行性能。
由于FPGA内部是由多个逻辑单元组成的,并且这些逻辑单元可以并行工作,因此FPGA在处理复杂任务时能够提供更高的性能。
此外,FPGA还具有低功耗、低成本和较短的开发周期等优点。
需要注意的是,FPGA编程相对于传统的软件编程来说更为复杂。
设计师需要对硬件电路和编程语言有一定的了解,并且需要进行精细的电路设计和时序优化。
但是,随着FPGA技术的进步和开发工具的改进,使用FPGA进行硬件编程正变得越来越容易和普及。
fpga的基本工作原理FPGA(Field Programmable Gate Array)是一种可编程逻辑芯片,它可以被编程成各种逻辑电路,具有高度的灵活性和可重构性。
FPGA在数字信号处理、图像处理、视频处理和通信等领域得到广泛应用。
本文将介绍FPGA的基本工作原理,包括FPGA的逻辑资源结构、FPGA的编程方式和FPGA的工作过程。
一、FPGA的逻辑资源结构FPGA的逻辑资源主要包括逻辑单元(Logic Units)、查找表(Look-Up Tables)和存储器单元(Memory Units)。
逻辑单元是FPGA中最基本的逻辑单元,它由逻辑门电路组成,包括与门、或门、非门等。
逻辑单元的输出可以直接与其他逻辑单元或存储器单元相连,也可以与查找表的输入相连。
逻辑单元还可以实现复杂的逻辑函数,如加法器、乘法器等。
查找表是FPGA中一个重要的组成部分,它用于存储逻辑函数的真值表,并将真值表与逻辑单元相连。
在FPGA中,查找表通常由4位或5位输入和1位输出组成。
查找表的真值表由程序员编写的逻辑函数确定,并存储在FPGA的寄存器中。
存储器单元是FPGA中另一种重要的逻辑资源,用于存储数据和程序。
FPGA中的存储器单元包括RAM、ROM和寄存器。
其中RAM和寄存器用于存储数据,ROM用于存储程序。
二、FPGA的编程方式通常,FPGA的编程方式分为两种:硬件描述语言(Hardware Description Language,HDL)和原理图编程。
硬件描述语言是一种用于描述数字电路的语言,它由一系列的语句组成,其中包括组合逻辑电路描述和时序逻辑电路描述。
常见的硬件描述语言有Verilog和VHDL等。
原理图编程是一种通过绘制逻辑图来编程的方式。
在原理图中,每个组件都是以图形的形式表示的,例如逻辑门、查找表和存储器单元等。
这些组件可以通过连接线连接起来,从而组成一个完整的数字电路。
在FPGA的工作过程中,程序员先使用硬件描述语言或原理图编写程序,并将程序编译成可被FPGA识别的字节码,然后通过编程器将字节码下载到FPGA中。

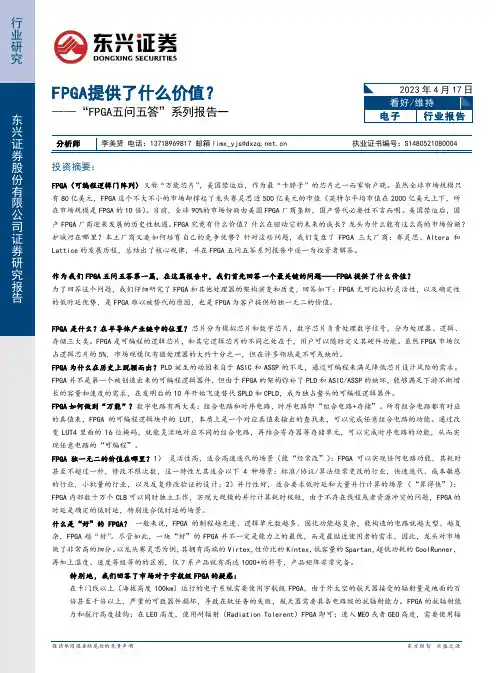

行业研究东兴证券股份有限公司证券研究报告FPGA提供了什么价值?——“FPGA五问五答”系列报告一投资摘要:FPGA(可编程逻辑门阵列)又称“万能芯片”,美国禁运后,作为最“卡脖子”的芯片之一而家喻户晓。
虽然全球市场规模只有80亿美元,FPGA这个不大不小的市场却撑起了龙头赛灵思近500亿美元的市值(英特尔平均市值在2000亿美元上下,所在市场规模是FPGA的10倍)。
目前,全球90%的市场份额由美国FPGA厂商垄断,国产替代必要性不言而明。
美国禁运后,国产FPGA厂商迎来发展的历史性机遇。
FPGA究竟有什么价值?什么在驱动它的未来的成长?龙头为什么能有这么高的市场份额?护城河在哪里?本土厂商又要如何培育自己的竞争优势?针对这些问题,我们复盘了FPGA三大厂商:赛灵思、Altera和Lattice的发展历程,总结出了核心规律,并在FPGA五问五答系列报告中逐一为投资者解答。
作为我们FPGA五问五答第一篇,在这篇报告中,我们首先回答一个最关键的问题——FPGA提供了什么价值?为了回答这个问题,我们仔细研究了FPGA和其他处理器的架构演变和历史,回答如下:FPGA无可比拟的灵活性,以及确定性的低时延优势,是FPGA难以被替代的原因,也是FPGA为客户提供的独一无二的价值。
FPGA是什么?在半导体产业链中的位置?芯片分为模拟芯片和数字芯片,数字芯片负责处理数字信号,分为处理器、逻辑、存储三大类。
FPGA是可编程的逻辑芯片,和其它逻辑芯片的不同之处在于,用户可以随时定义其硬件功能。
虽然FPGA市场仅占逻辑芯片的5%,市场规模仅有微处理器的大约十分之一,但在许多领域是不可或缺的。
FPGA为什么在历史上脱颖而出?PLD诞生的动因来自于ASIC和ASSP的不足,通过可编程来满足降低芯片设计风险的需求。
FPGA并不是第一个被创造出来的可编程逻辑器件,但由于FPGA的架构弥补了PLD和ASIC/ASSP的缺环,能够满足下游不断增长的容量和速度的需求,在发明后的10年开始飞速替代SPLD和CPLD,成为独占鳌头的可编程逻辑器件。
FPGA结构与原理FPGA(现场可编程门阵列)是一种可以通过编程配置的硬件设备,可以实现数字逻辑电路的功能。
它使用大量的逻辑门、寄存器和可编程的连线资源,可以实现各种复杂的数字逻辑电路,如处理器、通信接口、图像处理等。
本文将介绍FPGA的结构与原理。
一、FPGA的结构FPGA的主要结构由三个部分组成:逻辑单元(Logic Element,LE)、可编程内部连接资源和输入/输出资源。
1. 逻辑单元(Logic Element,LE)逻辑单元是FPGA的基本计算单元,用于实现数字逻辑功能。
每个逻辑单元由一个或多个可编程逻辑元素(PLE)组成,PLE包括逻辑门(如与门、或门、非门等)、选择器和触发器(如D触发器或JK触发器)。
逻辑单元中的PLE经过编程配置后,可以实现各种逻辑功能,如布尔运算、复杂的控制逻辑等。
2.可编程内部连接资源可编程内部连接资源是FPGA中用于连接逻辑单元的资源,通过编程配置可以将逻辑单元连接起来。
它通常由多层的可编程互连网络构成,可以通过编程来控制信号的传输路径。
内部连接资源可以实现各种逻辑电路的连接,如寄存器、加法器、乘法器、存储器等。
3.输入/输出资源输入/输出资源用于与FPGA外部环境进行通信,包括输入和输出引脚以及输入/输出接口电路。
FPGA可以通过输入引脚接收外部数据,并将输出数据通过输出引脚发送到外部环境。
输入/输出引脚可以通过编程配置来控制数据的传输方向和数据的格式。
二、FPGA的原理FPGA的工作原理可以概括为编程配置、逻辑运算和时序控制。
1.编程配置FPGA的编程配置是将逻辑单元和可编程内部连接资源设置为特定的状态,使其能够实现特定的逻辑功能。
编程配置通常使用设计工具通过硬件描述语言(HDL)或图形化界面进行。
编程配置可以通过厂商提供的评估板、开发工具或JTAG接口等进行。
2.逻辑运算FPGA的逻辑运算是通过逻辑单元实现的。
逻辑单元可以根据编程配置的逻辑功能来执行相应的逻辑运算。

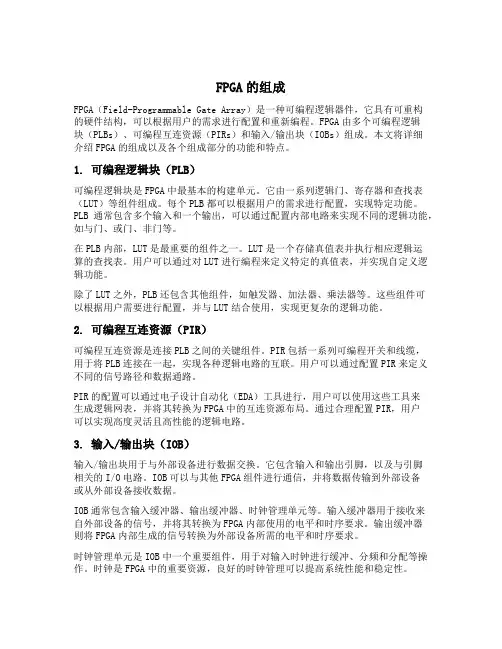

FPGA的组成FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,它具有可重构的硬件结构,可以根据用户的需求进行配置和重新编程。
FPGA由多个可编程逻辑块(PLBs)、可编程互连资源(PIRs)和输入/输出块(IOBs)组成。
本文将详细介绍FPGA的组成以及各个组成部分的功能和特点。
1. 可编程逻辑块(PLB)可编程逻辑块是FPGA中最基本的构建单元。
它由一系列逻辑门、寄存器和查找表(LUT)等组件组成。
每个PLB都可以根据用户的需求进行配置,实现特定功能。
PLB通常包含多个输入和一个输出,可以通过配置内部电路来实现不同的逻辑功能,如与门、或门、非门等。
在PLB内部,LUT是最重要的组件之一。
LUT是一个存储真值表并执行相应逻辑运算的查找表。
用户可以通过对LUT进行编程来定义特定的真值表,并实现自定义逻辑功能。
除了LUT之外,PLB还包含其他组件,如触发器、加法器、乘法器等。
这些组件可以根据用户需要进行配置,并与LUT结合使用,实现更复杂的逻辑功能。
2. 可编程互连资源(PIR)可编程互连资源是连接PLB之间的关键组件。
PIR包括一系列可编程开关和线缆,用于将PLB连接在一起,实现各种逻辑电路的互联。
用户可以通过配置PIR来定义不同的信号路径和数据通路。
PIR的配置可以通过电子设计自动化(EDA)工具进行,用户可以使用这些工具来生成逻辑网表,并将其转换为FPGA中的互连资源布局。
通过合理配置PIR,用户可以实现高度灵活且高性能的逻辑电路。
3. 输入/输出块(IOB)输入/输出块用于与外部设备进行数据交换。
它包含输入和输出引脚,以及与引脚相关的I/O电路。
IOB可以与其他FPGA组件进行通信,并将数据传输到外部设备或从外部设备接收数据。
IOB通常包含输入缓冲器、输出缓冲器、时钟管理单元等。
输入缓冲器用于接收来自外部设备的信号,并将其转换为FPGA内部使用的电平和时序要求。
FPGA工作原理
FPGA(现场可编程门阵列)是一种基于可靠硬件的集成电路。
与其他集成电路(如ASIC)相比,它提供了更大的灵活性和
可编程性。
FPGA的工作原理主要基于其内部的可编程逻辑单元(PL)和可编程连接资源(CLB)。
PL由一系列可编程的逻辑门组成,可以根据需要进行任意配置,从而实现不同的逻辑功能。
CLB 是一组可编程的互连资源,可以通过将逻辑单元之间的线缆连接起来,将它们相互链接以实现所需的连接关系。
FPGA的配置是通过加载一个特定的位流文件来完成的。
该文
件描述了在FPGA中应该配置的逻辑功能和连接关系。
当位
流文件加载到FPGA时,PL和CLB中的逻辑门和连接资源被
相应地配置。
通过重新加载不同的位流文件,FPGA可以实现不同的功能和
连接配置。
这使得FPGA可以应对不同的应用需求,而无需
进行硬件级的更改。
FPGA的可编程性使得它在许多应用领域中广泛使用。
例如,
它可以用于数字信号处理、计算加速、通信协议处理等。
此外,在原型开发和验证过程中,FPGA也经常被用作快速验证和验
证的平台。
总结起来,FPGA通过可编程逻辑单元和可编程连接资源的配置,实现了不同的逻辑功能和连接关系。
通过加载不同的位流
文件,FPGA可以在不同的应用场景中灵活适应需求,具有广泛的应用前景。

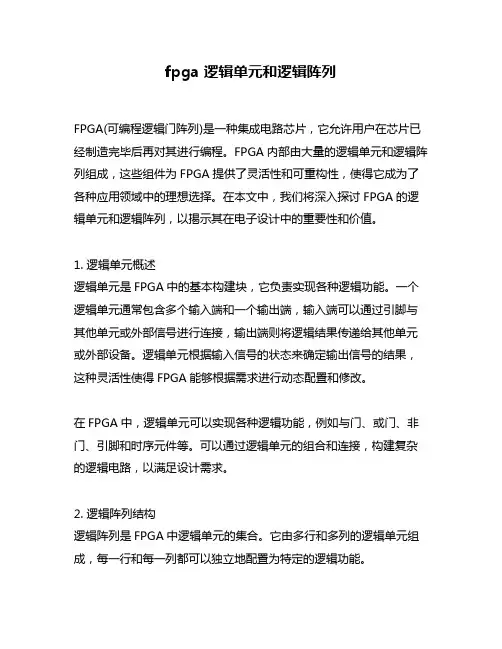

fpga 逻辑单元和逻辑阵列FPGA(可编程逻辑门阵列)是一种集成电路芯片,它允许用户在芯片已经制造完毕后再对其进行编程。
FPGA内部由大量的逻辑单元和逻辑阵列组成,这些组件为FPGA提供了灵活性和可重构性,使得它成为了各种应用领域中的理想选择。
在本文中,我们将深入探讨FPGA的逻辑单元和逻辑阵列,以揭示其在电子设计中的重要性和价值。
1. 逻辑单元概述逻辑单元是FPGA中的基本构建块,它负责实现各种逻辑功能。
一个逻辑单元通常包含多个输入端和一个输出端,输入端可以通过引脚与其他单元或外部信号进行连接,输出端则将逻辑结果传递给其他单元或外部设备。
逻辑单元根据输入信号的状态来确定输出信号的结果,这种灵活性使得FPGA能够根据需求进行动态配置和修改。
在FPGA中,逻辑单元可以实现各种逻辑功能,例如与门、或门、非门、引脚和时序元件等。
可以通过逻辑单元的组合和连接,构建复杂的逻辑电路,以满足设计需求。
2. 逻辑阵列结构逻辑阵列是FPGA中逻辑单元的集合。
它由多行和多列的逻辑单元组成,每一行和每一列都可以独立地配置为特定的逻辑功能。
在逻辑阵列中,每个逻辑单元都与相邻的逻辑单元通过一组可编程连接线连接在一起。
这种连接线可以用于将信号从一个逻辑单元传递到另一个逻辑单元,实现逻辑功能的组合。
通过在逻辑阵列中选择和配置适当的连接,可以实现几乎任意的逻辑功能。
3. 逻辑单元和逻辑阵列的设计与应用FPGA中的逻辑单元和逻辑阵列的设计是一项关键任务。
设计人员需要根据特定应用的需求,选择合适的逻辑单元和逻辑阵列的数量、类型和配置。
这些决策将直接影响FPGA的性能、功耗和可扩展性。
对于简单的逻辑电路,只需要使用少量的逻辑单元和逻辑阵列即可满足要求。
而对于更复杂的电路,需要使用大量的逻辑单元和逻辑阵列,可能还需要进行分层和优化,以提高性能和效率。
逻辑单元和逻辑阵列作为FPGA的核心组件,广泛应用于各种领域,例如电子通信、嵌入式系统、图像处理和人工智能等。

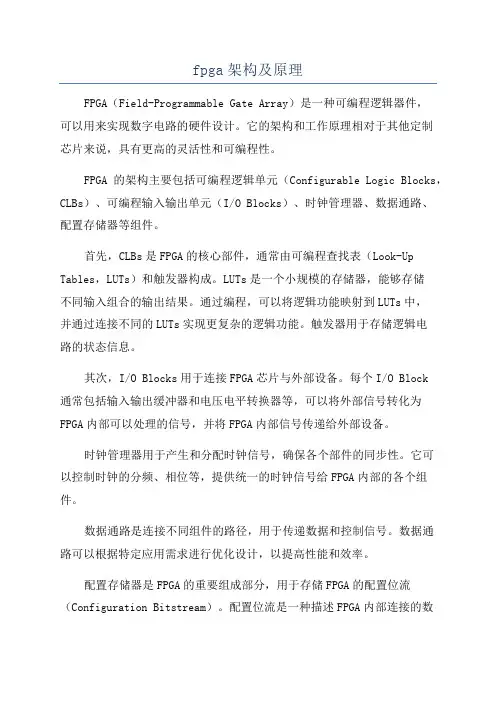

fpga架构及原理FPGA(Field-Programmable Gate Array)是一种可编程逻辑器件,可以用来实现数字电路的硬件设计。
它的架构和工作原理相对于其他定制芯片来说,具有更高的灵活性和可编程性。
FPGA的架构主要包括可编程逻辑单元(Configurable Logic Blocks,CLBs)、可编程输入输出单元(I/O Blocks)、时钟管理器、数据通路、配置存储器等组件。
首先,CLBs是FPGA的核心部件,通常由可编程查找表(Look-Up Tables,LUTs)和触发器构成。
LUTs是一个小规模的存储器,能够存储不同输入组合的输出结果。
通过编程,可以将逻辑功能映射到LUTs中,并通过连接不同的LUTs实现更复杂的逻辑功能。
触发器用于存储逻辑电路的状态信息。
其次,I/O Blocks用于连接FPGA芯片与外部设备。
每个I/O Block通常包括输入输出缓冲器和电压电平转换器等,可以将外部信号转化为FPGA内部可以处理的信号,并将FPGA内部信号传递给外部设备。
时钟管理器用于产生和分配时钟信号,确保各个部件的同步性。
它可以控制时钟的分频、相位等,提供统一的时钟信号给FPGA内部的各个组件。
数据通路是连接不同组件的路径,用于传递数据和控制信号。
数据通路可以根据特定应用需求进行优化设计,以提高性能和效率。
配置存储器是FPGA的重要组成部分,用于存储FPGA的配置位流(Configuration Bitstream)。
配置位流是一种描述FPGA内部连接的数据流,通过配置存储器可以实现重新配置FPGA芯片。
基于配置位流,可以实现不同的逻辑功能,并随时更新。
FPGA的工作原理可以简单概括为以下几个步骤:首先,根据设计需求,使用硬件描述语言(如VHDL或Verilog)完成设计代码。
然后,将设计代码通过综合工具转换为门级网表,表示设计中的逻辑门和它们之间的连接关系。
接下来,使用布局和布线工具将门级网表映射到FPGA芯片上的实际硬件资源上,并生成配置位流。

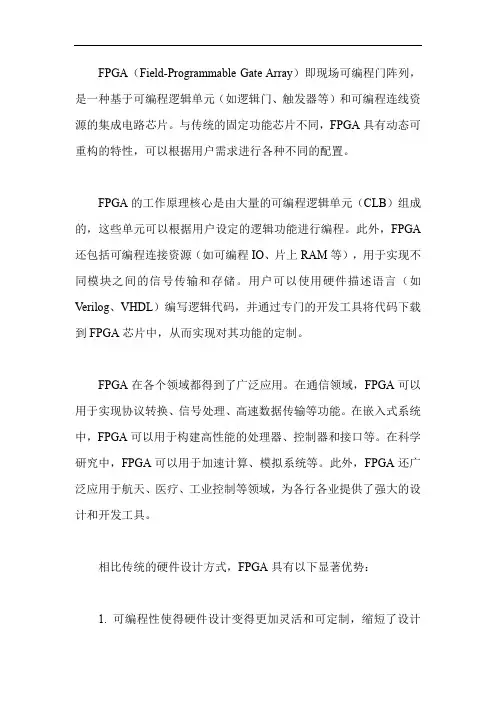

FPGA(Field-Programmable Gate Array)即现场可编程门阵列,是一种基于可编程逻辑单元(如逻辑门、触发器等)和可编程连线资源的集成电路芯片。
与传统的固定功能芯片不同,FPGA具有动态可重构的特性,可以根据用户需求进行各种不同的配置。
FPGA的工作原理核心是由大量的可编程逻辑单元(CLB)组成的,这些单元可以根据用户设定的逻辑功能进行编程。
此外,FPGA 还包括可编程连接资源(如可编程IO、片上RAM等),用于实现不同模块之间的信号传输和存储。
用户可以使用硬件描述语言(如Verilog、VHDL)编写逻辑代码,并通过专门的开发工具将代码下载到FPGA芯片中,从而实现对其功能的定制。
FPGA在各个领域都得到了广泛应用。
在通信领域,FPGA可以用于实现协议转换、信号处理、高速数据传输等功能。
在嵌入式系统中,FPGA可以用于构建高性能的处理器、控制器和接口等。
在科学研究中,FPGA可以用于加速计算、模拟系统等。
此外,FPGA还广泛应用于航天、医疗、工业控制等领域,为各行各业提供了强大的设计和开发工具。
相比传统的硬件设计方式,FPGA具有以下显著优势:1. 可编程性使得硬件设计变得更加灵活和可定制,缩短了设计周期,提高了设计效率。
2. 可重构性使得硬件系统可以随时进行升级和优化,无需更换硬件设备。
3. 并行处理能力和性能优势也使其成为一种重要的加速计算平台。
目前,FPGA开发相对于传统PC、单片机的开发有很大不同。
FPGA以并行运算为主,以硬件描述语言来实现,相比于PC或单片机(无论是冯诺依曼结构还是哈佛结构)的顺序操作有很大区别,也造成了FPGA开发入门较难。
CPLD(complex programable logic device)复杂可编程逻辑器件FPGA(field programable gate array)现场可编程门阵列FPGA和CPLD的逻辑单元本身的结构与SPLD相似,即与阵列和可配置的输出宏单元组成。
FPGA逻辑单元是小单元,每个单元只有1-2个触发器,其输入变量通常只有几个因而采用查找表结构(PROM形式)这样的工艺结构占用的芯片面积小,速度高(通常只有1-2纳秒),每个芯片上能集成的单元数多,但逻辑单元功能弱。
如果想实现一个较复杂的功能,需要几个这样的单元组合才能完成(总延时是各个单元延时和互连延时的和),互连关系复杂。
CPLD中的逻辑单元是单元,通常其变量数约20-28个。
因为变量多,所以只能采用PAL结构。
由于这样的单元功能强大,一般的逻辑在单元内均可实现,因而其互连关系简单,一般通过集总总线既可实现。
电路的延时通常就是单元本身和集总总线的延时(通常在数纳秒至十几纳秒),但是同样集成规模的芯片中的触发器的数量少得多。
从上面分析可知道:小单元的FPGA较适合数据型系统,这种系统所需要的触发器数多,但是逻辑相对简单;大单元的CPLD较适合逻辑型系统,如控制器等,这种系统逻辑复杂,输入变量多,但触发器需求量相对较少。
反熔丝工艺只能一次性编程,EPROM EEPROM 和FLASH工艺可以反复的编程,但是他们一经编程片内逻辑就被固定。
他们都是只读型(ROM)编程,这类编程不仅可靠性较高还可以加密。
XILINX公司的FPGA芯片采用RAM型编程,相同集成规模的芯片中的触发器数目较多,功耗低,但是掉电后信息不能保存,必须与存储器联用。
每次上电时必须先对芯片配置,然后才能使用,这似乎是RAM型PLD的缺点,但是ROM型PLD中的编程信息在使用时是不能变化的,RAM型PLD却可以在工作时更换内容,实现不同的逻辑。
CPLD和FPGA的结构,性能对照:CPLD FPGA PROM集成规模:小(最大数万门)大(最高达百万门)单元粒度:大(PAL结构)小(PROM结构)互连方式:集总总线分段总线长线专用互连编程工艺:EPROM EEPROM FLASH SRAM编程类型:ROM RAM型须与存储器联用信息:固定可实时重构触发器数:少多单元功能:强弱速度:高低222222222222222222222222222222222222延迟:确定,可以预测不能确定不能预测功耗:高低加密性能:可加密不能加密适用场合:逻辑型系统数据型系统LCA(LOGIC CELL ARRAY)逻辑单元阵列CLB(CONFIGURABLE LOGIC BLOCK)可配置逻辑模块IOB(INPUT OUTOUT BLOCK)输入输出块Spartan-xl系列FPGA的主要特性SPARTAN-XL系列的FPGA具有低压,低功耗的特点。
FPGA的逻辑单元与门是什么对应关系
一般而言FPGA等效门数的计算方法有两种,一是把FPGA基本单元(如LUT+FF,ESB/BRAM)和实现相同功能的标准门阵列比较,门阵列中包含的门数即为该FPGA
基本单元的等效门数,然后乘以基本单元的数目就可以
得到FPGA门数估计值;二是分别用FPGA和标准门阵列实现相同的功能,从中统计出FPGA的等效门数,这种方
法比较多的依赖于经验数据。
对于第一种方法,FPGA包括LUT/FF/RAM等资源,分析各种资源等效门数时,总原则是等效原则,就是实现
相同的功能,在标准门阵列中需要的门数就是 FPGA该
资源等效门数,例如实现一个带寄存器输出的4输入XOR,在FPGA中需要用一个LUT和1个FF实现,在标准门阵列中一般要用21个与非门实现,于是1个LUT+1个FF
等效于21个门。
对ESB(BRAM),由于用标准门阵列实
现1bit的RAM时一般需要4个门,因此 SB/BARM 做RAM 使用时,1bit等效4个门,对Altera FPGA中一个
2048bit的ESB,等效门数为8K。
光靠这些数据还不能比较准确地计算出FPGA的等效门数。
因为这只是一种简单情况,实际情况要复杂很多。
例如,如果实现的是带寄存器输出地2输入XOR,
FPGA也要用1个LUT+FF,而标准门阵列只需要8个NAND,于是1 个LUT+1个FF只等效于8个门。
同时特定功能的实现,在不同的标准门阵列系列中需要的门数也不一样,因此等效门的计算只能是个大概的数值。
也就是说对于某一具体型号FPGA的门数估计,与FPGA资源的用途有密切关系。
LUT用于实现2输入XOR和4输入XOR等效门数不一样(分别为1和 13);FF不带异步清零、复位、时钟使能和带这些端口的等效门数不同(分别为8和13);ESB(BRAM)做RAM使用时,1bit等效4个门,1个
2048bit的BRAM等效8K门,但是做查找表使用时可能只相当于不到200门。
因此估计FPGA的等效门数需要做更细致的分析。
下面以EP20K1000E为例详细说明FPGA等效门数的估计方法。
(1)计算逻辑阵列的等效门数
估算EP20K1000E的门数时,把FPGA特定资源和LCA300K 标准逻辑阵列的门数(LSI LCA300K Data Book)比较,可以对FPGA等效门做出估计。
FPGA一个LUT+FF等效门数计算如图2所示
即LUT+FF等效于8~21个门,上限和下限分别由实现简单函数、复杂函数分别界定。
APEX20K 的等效门数也可以根据经验数据获得,把超
过100个针对4输入LUT的设计用FPGA实现,同时用LCA300K gate arrays和Design Compiler实现,比较相同的设计FPGA所用的LE数目和LCA300K所用的门数可知,每个LE相当于12个门。
EP20K1000E有 38400个LE,于是相当于46万门。
(2)计算ESB的等效门数
RAM中一个bit所需要的门数与RAM的体系结构、工艺、厂商等有关,一般而言,1bit相当于4个门,Altera也采用这个标准,这样可以方便地估计ESB等效门数。
计算ESB等效门数也可以采用和LSI LCA300K比较的方法,即通过与实现相同容量RAM在LCA300K所用的门数相比较,从而得到ESB的每一bit相当于多少门,从而计算出ESB的等效门数,参考图3。
4gates/bit是一个比较合适的估计,于是
EP20K1000E的ESB等效门数为
160 ESBs X 2,048 bits per ESB X 4 gates per bit = 1,310,720 gates,即约为130万门。
总而言之,对EP20K1000E,LUT+FF等效门数约为46
万(经验数值),ESB全用作RAM时等效门数约为130万,所以最大系统门数为170万。
结论:
FPGA等效门数估计方法可以是把FPGA资源基本单元(如
LUT+FF,ESB)和实现相同功能的标准门阵列相比得到FPGA基本单元等效的门数,然后乘以单元的个数得到整个FPGA等效门数。
也可以是实现很多设计,和用标准门阵列相比,从中统计出等效门数。
FPGA 的等效门数估计一般分为LUT+FF和ESB(BRAM)两部分,LUT+FF等效于8~21个门,典型值为12;ESB 做RAM使用时,一般相当于4门 /bit,此时估计出的门数最多,如果ESB做乘积项/LUT则等效门数大大减小,例如对EP20K1000E,前者为130万,后者为2万。
