IP SAN在各操作系统下的挂载

  • 格式：docx
  • 大小：20.19 KB
  • 文档页数：6

几种常用的操作系统下iSCSI Initiator的使用WindowxXP、Windows2000、Windows2003RedHatEnterpris Linux 5Fedora core 6 、Fedora 7FreeBSD5.4、FreeBSD6.2Open SolarisWindowxXP、Windows2000、Windows2003安装可用于windows2000、windowsXP、windows2003的较新版本iscsi-initiator程序是Initiator-2.04-build3273,下载该程序后安装。

用法安装成功后产生程序组Microsoft iSCSI Initiator, 桌面也有相应图标。

基本操作如下：点击Microsoft iSCSI Initiator—>Discovery—>Add—>输入target的IP地址和端口号点击Microsoft iSCSI Initiator—>Targets—>Refresh, 发现当前可用的Target点击Microsoft iSCSI Initiator—>Targets—>选中target—>Logon—>OK, 建立连接点击控制面板—>管理工具—>计算机管理—>磁盘管理，可以看见映射到本机的逻辑磁盘。

然后可以与本地磁盘一样进行分区格式化操作。

点击Microsoft iSCSI Initiator—>Targets—>选中已经连接的target—>Details—>勾选相应的任务项目—>Logoff, 断开连接。

=============================================================================== =============================================================================== =============================================================================== ============================================================================================ =============================================================================== =============================================================================== =============RedHatEnterpris Linux 5=============================================================================== =============================================================================== =============================================================================== =============编译安装软件以root身份登录系统，下载initiator软件包Open-iscsi-2.0.865.tar.gz到/root目录。

[可以在它官网上下载：/]解压缩软件[root@RedHat5 ~]# tarxvzf Open-iscsi-2.0.865.tar.gz在/root下生成目录Open-iscsi-2.0.86，进入该目录进行编译和安装[root@RedHat5 ~]# cd Open-iscsi-2.0.86[root@RedHat5 Open-iscsi-2.0.86]# make[root@RedHat5 Open-iscsi-2.0.86]# make install[root@RedHat5 Open-iscsi-2.0.86]# cd ~编译安装完成后生成必要的驱动程序模块、守护进程和管理程序iscsiadm用法启动Open-iscsi[root@RedHat5 ~]# service open-iscsi start如果希望在启动机器时自动加载，执行下面命令[root@RedHat5 ~]# chkconfig --level 3 open-iscsi on这里的参数3是运行级别，如果是图形界面要改为5。

发现target,询问target名称[root@RedHat5 ~]# iscsiadm -m discovery -t sendtargets -p targetIP地址：端口号iscsiadm -m discovery -t sendtargets -p 10.0.0.201:3260该命令将报告出target名称建立连接得到了target名称后，使用下面命令建立连接[root@RedHat5 ~]# iscsiadm -m node -T target名称-p targetIP地址：端口号--loginiscsiadm -m node -T iqn.1994-04.jp.co.hitachi:rsd.d7s.t.61471.0b002 -p 10.1.10.162 -l-p 10.0.0.201 -l这时应该看到映射到的逻辑磁盘名号，使用fdisk -l 可以看到有关逻辑磁盘的详细内容，可以象使用本地硬盘一样对其进行分区、创建文件系统、挂载、卸载等操作。

断开连接如果逻辑磁盘已经挂载，断开连接前应先卸载，然后使用下面命令[root@RedHat5 ~]# iscsiadm -m node -T target名称-p targetIP地址：端口号--logout关机之前应该正确的卸载和断开逻辑磁盘，否则会在target服务器上留下僵死的进程，造成服务器资源的浪费。

--------------------------------------------------------------------------------------------------另外一种方式--------------------------------------------------------------------------------------------------建立Linux iSCSI Initiator这份文件是在Linux上面建置iSCSI Initiator的建置文件，直接使用前一份文件(建置Linux iSCSI Target的环境-FC4(Kernel 2.6.16)目前我是将iSCSI的Initiator跟T arget建置在同一个环境(VMWare + 2 IDE HDD + FC 4-2.6.16) 下面是建立的步骤，请各位同事参考：直接下载open-iscsi Project (不采用iscsi-linux Project是因为这两个专案合并，而且有注明当kernel为2.6.11以后，只有open-iscsi Project支援)1. Download Open-iSCSI Project (open-iscsi-1.0-485.tar.gz)2.下载之后直接将其压缩档解开tarzxvf open-iscsi-1.0-485.tar.gz3.到其目录下cd open-iscsi-1.0-4854.进行kernel patch并且进行编译、安装patch -p1 < kernel/2.6.14-and-2.6.15-compat.patchl在kernel目录下面有针对各个不同kernel版本的patch档案，端看安装的版本而定，这边虽然使用的是2.6.16可是目前只release到2.6.15，但却依旧可以在2.6.16的版本下执行5.进行编译make KSRC=l Kernel-src通常是在/lib/module//build所以我的环境就是make KSRC=/lib/module/2.6.16-1.2069_FC4/build6.根据文件，RedHat/Fedora直接可以进行installmake install7.到此步骤，整个iSCSI Initiator就建置完毕了，但是还有个档案得设定vi /etc/initiatorname.iscsi档案内容如下：InitiatorName=iqn.2006.04.fineac.01.alvin-iscsi-initiator上面的是设定这台iSCSI Initiator的名称，储存后离开即可。

使用Linux iSCSI Initiatorl执行open-iSCSI serviceservice open-iscsi startl搜寻iSCSI Targetiscsiadm -m discovery -t sendtargets -p 192.168.0.244:3260[607123] 192.168.0.244:3260,1 iqn.2006-04.iscsi.fineac:storage.disk2.iscsi.alvinl登入iSCSI./iscsiadm -m node -r 607123 –ll登出iSCSI./iscsiadm -m node -r 607123 –u当登入之后就会发现有发现新的硬碟装置，装置名称会是/dev/sdx，其他的使用就如同硬碟操作般，在其安装目录下有比较详细的文件可以参考.=============================================================================== =========================================================================================================================================================== ============================================================================ Fedora core 6 、Fedora 7=============================================================================== =========================================================================================================================================================== ============================================================================安装这两个操作系统都有适用的rpm包，适用于Fedora core 6的是iscsi-initiator-utils-6.20.695-0.5.i386.rpm,适用于Fedora 7的是iscsi-initiator-utils-6.20.754-0.0.fc7.i386.rpm,下载对应的文件后用rpm命令安装。

合集下载

磁盘阵列(IPSAN)挂载Windows和Linux测试过程

磁盘阵列(IPSAN)挂载Windows和Linux测试过程

磁盘阵列（IPSAN）挂载Windows和Linux测试过程测试设备型号：同有iSUM420G3，插入6块1T SATA硬盘。

步骤：1.设置IP-SAN2.配置Windows/Linux客户端一、设置IP-SAN通过IE输入IP-SAN管理口IP，192.168.0.200，用户名Administrator，密码：password。

（1）创建磁盘阵列。

（2）创建逻辑驱动器（可创建多个，下图：LD0、LD1、LD2为SAN驱动器，LD3为NAS 驱动器）。

创建NAS驱动器（3）LUN映射（点左边树的“存储服务”节点）（NAS驱动器好像不用手动配置映射，自动设置好了）------至此，iSCSI方式挂载设置完毕。

（4）NAS配置●创建NAS用户●在协议控制中可以启动所需的服务（若启用NAS，配置Windows（CIFS）协议即可）：●文件共享中可设置共享文件夹。

（此时windows客户端直接用\\192.168.0.201访问共享目录即可）二、Windows/Linux客户端设置1、WinXP/2003中连接iSCSI需要安装iSCSI Initiator（从微软网站上下载最新的，如Initiator-2.08-build3825-x86fre.exe）。

安装后启动：（1）在Gereral中设置启动器名（Initiator Node Name）。

※必须与IP-SAN里面配置的启动器名一致！Windows iSCSI Initiator（2）Discovery中输入IP-SAN数据口IP。

也可以点Advanced设置相关信息：（3）在target页面中连接。

（4）在Windows管理→磁盘管理中可发现新的磁盘。

（注意WinXP下无法挂载2T以上的驱动器，因此如果IPSAN里设置的驱动器大小超过2T，XP磁盘管理将无法发现新磁盘！）。

上面的磁盘分区类型为GPT磁盘，可转换为MBR磁盘（最大分区为2T）。

IPSAN的使用使用说明

IPSAN的使用使用说明

IPSAN的使用说明拿到一个IPSAN，我们可以通过IPSAN的外形来大致判断IPSAN是哪种型号的。

IPSAN有三种类型：A20、A10、A9，其中A20的性能最好，其次是A10，最后是A9。

IPSAN的命名是通过IPSAN一共可以插的硬盘数来命名，假如型号为A20的IPSAN一共可以插上16个硬盘，则该IPSAN命名为A2016。

查看IPSAN的IP地址IPSAN有多个网口，其中有一个是控制网口，IP地址默认为10.254.254.254。

假如拿到一台新的IPSAN，该如何查看IPSAN的IP地址？（两种方法）方法一：1.用网线连接PC机和IPSAN的控制网口；2.在PC机上添加一个和10.254.254.254在同一网段的IP地址，例如可以添加10.254.254.3；3.添加完后，打开IE访问https://10.254.254.254:2004（用户名：web_admin 、密码：123、登录模式：高级模式），进入IPSAN的管理系统（即存储管理系统）；Win2003、win2008的服务系统需要添加到受信任站点4.进入“网络管理”的“基本信息”中可以看到IPSAN的IP地址（即“系统绑定网口1的IP地址”）；5.进入“网络管理”的“网口管理”可以修改IPSAN的IP地址；6.进入“网络管理”的“绑定管理”可以删除绑定网口（绑定网口的优点，用户可以把网线插任意一个普通的网口IP地址都是一样的，否则必须一一对应）方法二：1．用VGA线直接将IPSAN和显示器连接；2．打开IPSAN，输入用户名和密码；3．输入ifconfig命令，通过Shift+PageUp/PageDown键来查看，bond1中的信息就是系统绑定网口1的IP地址及相关信息IPSAN的连接要访问IPSAN，首先要连接IPSAN，IPSAN的连接方式有两种方式一：用网线连接IPSAN和PC机，这样的好处是IPSAN上的硬盘读写速度会比较快；IPSAN 与PC机一对一方式二：用网线连接IPSAN和交换机/路由器，这样可以让多台pc机访问IPSAN，可供整个网络使用；IPSAN的初始化新IPSAN刚接入硬盘后需要进行一些初始化操作才可以正常使用，打开IE输入“https://IPSAN的IP地址：2004”，进入IPSAN的存储管理系统，进行一些相应的配置。

华为服务器存储方案(IPSAN)

华为服务器存储方案(IPSAN)

4、保证系统高可靠性与高可用性
综合业务处理系统的数据备份是保证数据高可靠、高可用的基本手段。在本地及异地建立与业务系统相同的备份系统，或将综合业务处理系统的数据进行实时备份，将大大提高数据资源的可靠性。
5、提高效率降低成本
传统的数据由于比较分散，管理和备份都相当困难，容易造成损坏或丢失，安全性很低。在综合业务处理系统下，数据高度集中，管理和备份都非常方便，提高了工作效率同时也降低了系统成本。
3、经济性
设计方案不但要考虑采用技术的先进、可靠，而且还必须考虑用户的经济负担。因此，设计方案必须具备很高的性能价格比。
4、高可管理性与高可靠性
由于整个业务系统的数据采取集中式的存储策略，所以存储系统必须具备很高的可管理性。另外，计算机网络系统的外部环境是多变的，设计方案必须是强健的，能够很方便地进行调整，以满足外部环境的变化。
☉设备集中管理
所有设备（磁盘阵列、存储交换机、网络交换机等）都支持SNMP协议可以通过相应的图形化网管软件对设备进行管理。
IP存储御风而行
简单地说，iSCSI可以实现在IP网络上运行SCSI协议，使其能够在诸如高速千兆以太网上进行路由选择。iSCSI技术最重要的贡献在于其对传统技术的继承和发展上：其一，SCSI（Small Computer Systems Interface，小型计算机系统接口）技术是被磁盘、磁带等设备广泛采用的存储标准，从1986年诞生起到现在仍然保持着良好的发展势头；其二，沿用TCP/IP协议，TCP/IP在网络方面是最通用、最成熟的协议，且IP网络的基础建设非常完善。这两点为iSCSI的无限扩展提供了夯实的基础。
丰富的存储业务功能
√远程复制：S1200支持增量、加密和压缩等多种基于用户策略设置的远程复制功能。

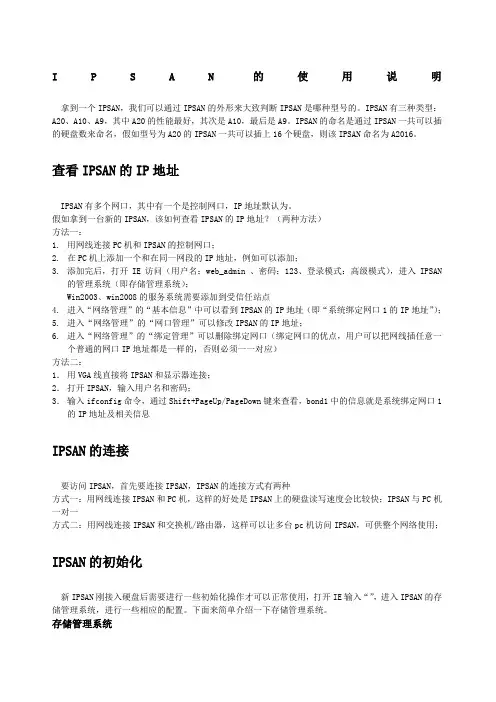

IPSAN的使用说明书

IPSAN的使用说明书

I P S A N的使用说明拿到一个IPSAN，我们可以通过IPSAN的外形来大致判断IPSAN是哪种型号的。

IPSAN有三种类型：A20、A10、A9，其中A20的性能最好，其次是A10，最后是A9。

IPSAN的命名是通过IPSAN一共可以插的硬盘数来命名，假如型号为A20的IPSAN一共可以插上16个硬盘，则该IPSAN命名为A2016。

查看IPSAN的IP地址IPSAN有多个网口，其中有一个是控制网口，IP地址默认为。

假如拿到一台新的IPSAN，该如何查看IPSAN的IP地址？（两种方法）方法一：1.用网线连接PC机和IPSAN的控制网口；2.在PC机上添加一个和在同一网段的IP地址，例如可以添加；3.添加完后，打开IE访问（用户名：web_admin 、密码：123、登录模式：高级模式），进入IPSAN的管理系统（即存储管理系统）；Win2003、win2008的服务系统需要添加到受信任站点4.进入“网络管理”的“基本信息”中可以看到IPSAN的IP地址（即“系统绑定网口1的IP地址”）；5.进入“网络管理”的“网口管理”可以修改IPSAN的IP地址；6.进入“网络管理”的“绑定管理”可以删除绑定网口（绑定网口的优点，用户可以把网线插任意一个普通的网口IP地址都是一样的，否则必须一一对应）方法二：1．用VGA线直接将IPSAN和显示器连接；2．打开IPSAN，输入用户名和密码；3．输入ifconfig命令，通过Shift+PageUp/PageDown键来查看，bond1中的信息就是系统绑定网口1的IP地址及相关信息IPSAN的连接要访问IPSAN，首先要连接IPSAN，IPSAN的连接方式有两种方式一：用网线连接IPSAN和PC机，这样的好处是IPSAN上的硬盘读写速度会比较快；IPSAN与PC机一对一方式二：用网线连接IPSAN和交换机/路由器，这样可以让多台pc机访问IPSAN，可供整个网络使用；IPSAN的初始化新IPSAN刚接入硬盘后需要进行一些初始化操作才可以正常使用，打开IE输入“”，进入IPSAN的存储管理系统，进行一些相应的配置。
