安全阀网上约检用户使用说明

第1篇一、总则为保障安全阀的安全可靠运行，防止因安全阀故障导致的生产安全事故，根据《中华人民共和国安全生产法》、《特种设备安全法》等相关法律法规，结合我国实际情况，特制定本规定。

二、适用范围本规定适用于下列安全阀的在线校验：1. 工业生产中使用的各类安全阀；2. 特种设备安全阀；3. 其他需要在线校验的安全阀。

三、校验原则1. 安全性原则：确保安全阀在规定的工况下能够可靠地起到安全保护作用。

2. 实用性原则：校验方法应简便易行，便于操作和维护。

3. 科学性原则：校验依据应科学合理，数据准确可靠。

4. 法规性原则：校验工作应符合国家相关法律法规的要求。

四、校验周期1. 工业生产中使用的安全阀，每年至少校验一次；2. 特种设备安全阀，每半年至少校验一次；3. 其他需要在线校验的安全阀，根据实际情况确定校验周期。

五、校验方法1. 观察法：检查安全阀外观是否有损坏、变形、腐蚀等现象，检查密封面是否有泄漏。

2. 听诊法：通过听诊器或人工听诊，判断安全阀启闭声音是否正常。

3. 压力法：使用压力表测量安全阀进出口压力差，判断安全阀是否在规定的工作压力范围内。

4. 流量法：使用流量计测量安全阀进出口流量，判断安全阀的流量是否在规定范围内。

5. 检测器法：使用专用检测器对安全阀进行在线检测，判断安全阀的启闭性能。

六、校验内容1. 安全阀的结构和安装是否符合要求；2. 安全阀的启闭压力是否符合规定；3. 安全阀的流量是否符合规定；4. 安全阀的密封性能是否符合要求；5. 安全阀的启闭时间是否符合要求；6. 安全阀的试验记录和保养记录是否完整。

七、校验程序1. 准备工作：确认安全阀校验所需工具、设备、检测器等是否齐全，并检查其完好性。

2. 观察法校验：对安全阀外观进行检查，观察是否存在损坏、变形、腐蚀等现象。

3. 听诊法校验：使用听诊器或人工听诊，判断安全阀启闭声音是否正常。

4. 压力法校验：使用压力表测量安全阀进出口压力差，判断安全阀是否在规定的工作压力范围内。

安全阀在线升压实跳校验实施细则1总则1.1安全阀是锅炉压力容器等承压类特种设备上重要的安全附件，为了保证特种设备的安全运行，其上装设的安全阀应定期进行校验。

为了统一校验项目，提高校验质量，特制定本实施细则。

1.2本实施细则适用于在线对安全阀进行升压实跳校验，不适用于使用在线校验仪对安全阀的校验工作。

同时满足以下条件，才能按本细则进行在线校验：1.2.1安装在系统压力平稳可控且能升压至安全阀整定压力的锅炉、压力容器及压力管道；1.2.2应有手动提升装置或其他动力辅助装置（气压、液压、电磁等），可以在压力低于整定压力时开启；1.2.3工作介质为空气、蒸汽或氮气等非易燃易爆、无毒无害的气体介质；1.2.4就地压力表符合《锅炉安全技术监察规程》、《固定式压力容器安全技术监督规程》、《压力管道安全技术监察规程－工业管道》要求，检定合格，且在有效期内；1.2.5校验现场必须符合相关安全规定，并有使用单位安全管理人员到场。

1.3安全阀校验工作依据：1.3.1 TSG G0001《锅炉安全技术监察规程》1.3.2 TSG 21《固定式压力容器安全技术监察规程》1.3.3 TSG D0001《压力管道安全技术监察规程－工业管道》1.3.3 TSG ZF001《安全阀安全技术监察规程》1.3.4 GB12241《安全阀一般要求》1.3.5 GB12242《压力释放装置性能试验规范》1.3.6 GB12243《弹簧直接载荷式安全阀》1.3.7 国家现行的有关标准法律、技术资料等。

1.4校验人员应取得安全阀校验资格证，具有安全阀的基本知识，熟悉并能执行安全阀校验方面的有关规程、标准、能熟练地使用常用的校验装置、仪器和工具，掌握安全阀的实际校验技能。

1.5校验单位和校验人员的校验工作，应接受当地特种设备安全监察机构的监督检查。

2 校验前准备2.1在受理校验安全阀时，受理人员应督促受检单位根据其设备的设计与使用状况填写安全阀校验申请单（HB12）. 2.2校验人员应对被检安全阀进行宏观检查，检查安全阀选型是否正确，安全阀零部件是否完好，阀体应无裂纹、无严重锈蚀及机械损伤等严重缺陷，并核对其铭牌参数应与申请要求相符。

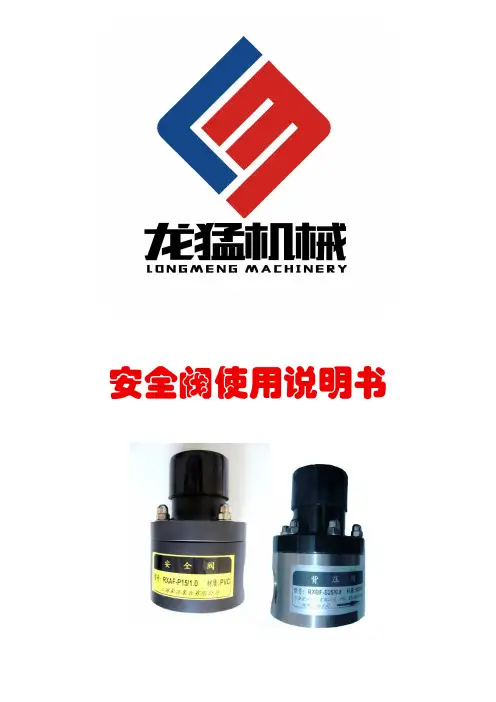

安全阀使用说明书目录第一节.概述 (2)第二节.安装 (2)第三节.操作 (3)第四节.维护 (4)第五节.故障原因及排除方法 (7)附图 (8)第一节.概述龙猛系列安全阀是隔膜式阀，仅当流体压力大于其设定压力时打开，这确保了在计量泵吸入行程时不会有流体由于惯性或虹吸作用流入排出管路。

该阀在泵运行时还可以作为防虹吸阀。

安全阀上有两个侧孔，没有底孔，在阀门底部有一个箭头指示流向。

操作原理“龙猛”系列安全阀通过抵消吸入惯性和防止工艺压力低于吸入压力时的系统虹吸，在计量泵排出端保持一压力以确保精确计量。

在泵的排出行程，压力作用于隔膜，将其抬离阀座，而使得输送的液体通过。

当泵的排出流量减小到0时（吸入行程），弹簧使隔膜复位，将泵出口和阀门之间的低压液体分开，这就保证了泵出口止回阀上有恒定的正压。

第二节.安装开箱本公司产品由承运人转交至用户，一切在运输过程中发生的损坏用户都应立即通知承运人并索赔。

在正式接收前，仔细检查运输包装，确认在运输过程中没有发生损坏，打开包装，确认所有物品包括附件都完好，数量正确。

安装通常,如果管路中自然压力低于泵出口最小允许压力,在泵的出口管路上应安装安全阀，压力通常为50psi。

安全阀应当安装在泵的排出管路，并且应靠近泵。

但对一些系统，当排放管口径较小而管路较低时，可能需要将安全阀安装在投药点附近。

安全阀的出厂设定压力为50psi（除非另有声明）。

如果需要现场调节，请参照第3节中“安全阀压力设定”。

在泵排出口和安全阀之间设置脉动阻尼器或调压室有助于提高安全阀的性能。

脉动阻尼器将吸收泵的峰值流量，允许阀门在平均开度下运行。

这样安全阀不会在泵排出行程时开大，而在该行程的终了时关闭，隔膜可以保持在平均位置，而不必大开或紧闭。

脉动阻尼器不仅可以大大减小阀门运动部件的磨损，还可以减小输送液体的脉动，改善流体流量特性。

第三节.操作准备工作在启动装有安全阀的系统前，应先确认阀门已设定在合适的压力。

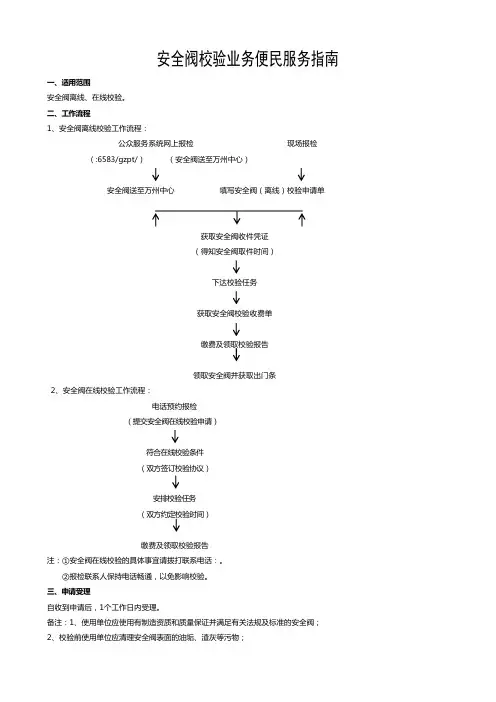

安全阀校验业务便民服务指南一、适用范围安全阀离线、在线校验。

二、工作流程1、安全阀离线校验工作流程：公众服务系统网上报检现场报检（:6583/gzpt/）（安全阀送至万州中心）安全阀送至万州中心填写安全阀（离线）校验申请单获取安全阀收件凭证（得知安全阀取件时间）下达校验任务获取安全阀校验收费单缴费及领取校验报告领取安全阀并获取出门条2、安全阀在线校验工作流程：电话预约报检（提交安全阀在线校验申请）符合在线校验条件（双方签订校验协议）安排校验任务（双方约定校验时间）缴费及领取校验报告注：①安全阀在线校验的具体事宜请拨打联系电话：。

②报检联系人保持电话畅通，以免影响校验。

三、申请受理自收到申请后，1个工作日内受理。

备注：1、使用单位应使用有制造资质和质量保证并满足有关法规及标准的安全阀；2、校验前使用单位应清理安全阀表面的油垢、渣灰等污物；3、对影响安全阀校验的附设部件或其他物体，使用单位应进行清理或拆除。

四、资料提交用户应提供的技术资料如下：1、安全阀所属设备的相关技术资料，主要是设备质量证明书或者设备定期检验报告；2、上次安全阀校验报告。

五、安全阀在线校验时应具备的条件1.使用单位应使用有制造资质和质量保证并满足有关法规及标准的安全阀；2.准备好安全阀所属设备的相关技术资料，包括设备的设计图样、设计说明书、使用说明书、质量证明书及历次定期检验报告；3.指定人员负责配合安全阀校验工作。

并向该指定人员告知安全阀校验过程中可能出现的问题及防护措施（如：安全阀前有根部阀时应作好在紧急情况下关闭此阀的准备），要求该人员监护整个安全阀在线校验工作；4.安全阀所属设备工作介质应是无毒、非易燃易爆的，并要求有压力源。

使用安全阀在线定压仪校验时，还必须保证锅炉各部位的基础压力稳定在正常压力的60%～80%；5.校验现场应无影响安全阀在线校验工作正常进行的噪音及有毒、有害的气体或粉状漂浮物；6.校验现场应有充足的照明设施和必要的校验操作平台，并保证其安全可靠。
