钻孔(扩孔与铰孔)

关于钻孔、扩孔、较孔、镇孔的区别一、钻孔与扩孔1.钻孔钻孔是在实心材料上加工孔的第一道工序，钻孔直径一般小于80mm。

钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。

上述两种钻孔方式产生的误差是不相同的，在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

常用的钻孔刀具有：麻花钻、中心钻、深孔钻等，其中最常用的是麻花钻，其直径规格为飨1~∂80mm0由于构造上的限制，钻头的弯曲刚度和扭转刚度均较低，加之定心性不好，钻孔加工的精度较低，一般只能达到IT13~IT11；表面粗糙度也较大，Ra 一般为50~12.5μm;但钻孔的金属切除率大，切削效率高。

钻孔主要用于加工质量要求不高的孔，例如螺栓孔、螺纹底孔、油孔等。

对于加工精度和表面质量要求较高的孔，则应在后续加工中通过扩孔、较孔、锋孔或磨孔来达到。

2.扩孔扩孔是用扩孔钻对已经钻出、铸出或锻出的孔作进一步加工，以扩大孔径并提高孔的加工质量扩孔加工既可以作为精加工孔前的预加工也可以作为要求不高的孔的最终加工。

扩孔钻与麻花钻相似，但刀齿数较多，没有横刃。

与钻孔相比，扩孔具有下列特点：（1）扩孔钻齿数多（3~8个齿）、导向性好，切削比较稳定；（2）扩孔钻没有横刃，切削条件好；（3）加工余量较小，容屑槽可以做得浅些，钻芯可以做得粗些，刀体强度和刚性较好。

扩孔加工的精度一般为ITII-ITI O级，表面粗糙度Ra为12.5~6.30扩孔常用于加工直径小于。

10θ∞m的孔。

在钻直径较大的孔时（D≥30mm）,常先用小钻头（直径为孔径的0.5~0.7倍）预钻孔，然后再用相应尺寸的扩孔钻扩孔，这样可以提高孔的加工质量和生产效率。

扩孔除了可以加工圆柱孔之外，还可以用各种特殊形状的扩孔钻（亦称钱钻）来加工各种沉头座孔和钩平端面示。

钻孔（扩孔与铰孔）工艺知识各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。

钳工加工孔的方法一般指钻孔、扩孔和铰孔。

用钻头在实体材料上加工孔叫钻孔。

在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5^ m左右、属粗加工。

一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。

1.台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。

台钻型号示例：Z 4 0 1 2------ 主参数：最大钻孔直径-------------- 型号代号：台式钻床类别代号：钻床由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。

主轴的转速可用改变三角胶带在带轮上的位置来调节。

台钻的主轴进给由转动进给手柄实现。

在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。

台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。

它在仪表制造、钳工和装配中用得较多。

2. 立式台钻简称立钻。

这类钻床的规格用最大钻孔直径表示。

与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。

立钻适用于单件、小批量生产中加工中、小型零件。

3. 摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。

因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。

摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。

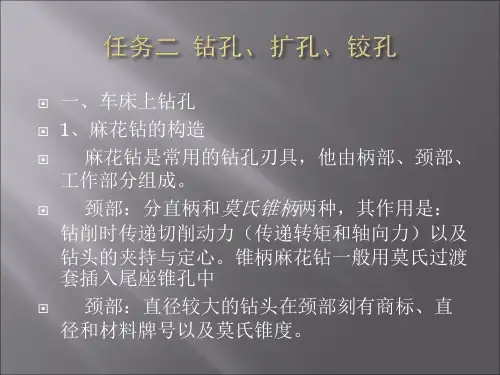

二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62〜65HRC—般钻头由柄部、颈部及工作部分组成（实物与挂图）。

钻孔、扩孔、铰孔的特点和工艺范围说课稿尊敬的各位评委老师，大家好。

今天我说课的课题是《钻孔、扩孔、铰孔的特点和工艺范围》，下面我将从教材和学情分析、教学目标、教学重难点、教法与学法、教学过程、板书设计六个环节来进行我的说课一、教材和学情分析1、钻孔、扩孔、铰孔在机械制造工艺里面是常用的，并且重要的加工手段，通过学习，需要掌握钻孔、扩孔、铰孔的特点，了解钻孔、扩孔、铰孔的工艺制定，并能进行一般孔的钻孔、扩孔加工，做到安全和文明操作。

2、职高生普遍学习动机不强、学习目标不明确，缺乏自主学习的意识，思维活跃，控制能力不强, 学生专业基础差，分析问题能力较弱。

二、教学目标根据本节课教材的结构和内容分析，结合着职高学生他们的认知结构及其心理特征，通过学习达到如下教学目标：1、知识与能力目标：（1）使学生掌握钻孔，扩孔，铰孔（2）通过学习形成观察分析、归纳总结、解决实际问题的能力。

2、教学过程与方法目标通过学习理解概念形成的概括过程，采用并学会自主学习的方法3、情感态度与价值观目标激发学生的学习兴趣，提高探究能力，端正学习态度，养成好的学习习惯，能认识到德智体美劳全面发展的重要性三、教学重、难点依据学生现有的认知水平，我确定了以下的教学重点和难点教学重点：钻孔、扩孔教学难点：铰孔四、教法与学法1、情景激励法：创设问题情境，引发学习兴趣，调动学生的内在学习动力，促使学生主动学习；2、目标导学法：明确学习目标，使学生学有方向，有的放矢，促使学生积极探索、发现；3、演示实验法：通过模型演示分析，归纳特征。

4、集体讨论法针对学生提出的问题，组织学生进行集体和分组讨论，促使学生在学习中解决问题，培养学生的团结协作的精神。

5、练习法：通过老师的指导，完成一定的练习或回答一定的问题，形成技能技巧或行为习惯6、指导学生采用自主学习和协作学习等方法，帮助学生在不断探索，不断交流、不断评价中自然达成学习目标，转变学习方式，提高学习能力。

钻孔（扩孔与铰孔）工艺知识各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。

钳工加工孔的方法一般指钻孔、扩孔和铰孔。

用钻头在实体材料上加工孔叫钻孔。

在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。

一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。

1.台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。

台钻型号示例：Z 4 0 1 2主参数：最大钻孔直径型号代号：台式钻床类别代号：钻床由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。

主轴的转速可用改变三角胶带在带轮上的位置来调节。

台钻的主轴进给由转动进给手柄实现。

在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。

台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。

它在仪表制造、钳工和装配中用得较多。

2.立式台钻简称立钻。

这类钻床的规格用最大钻孔直径表示。

与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。

立钻适用于单件、小批量生产中加工中、小型零件。

3.摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。

因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。

摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。

二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。
