2.4 建筑给排水工程预算实例

排水工程预算一、某给排水工程的工程概况、施工图与施工说明1、工程概况：某五层住宅楼共三个单元，每单元10户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

2、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（1）中间单元底层给水、热水、排水工程平面图（图4.4）。

（2）厨房给水、热水、排水工程平面图（图4.5）。

（3）卫生间给水、热水、排水工程平面图（图4.6）。

（4）中间单元给水系统轴测图（图4.7）。

（5）中间单元热水系统轴测图（图4.8）。

（6）中间单元排水系统轴测图（仅右边五层用户，图4.9）。

3、施工说明：（1）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（2）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图4.4 中间单元底层给水、热水、排水工程平面图图4.5 厨房给水、热水、排水工程平面图图4.6 卫生间给水、热水、排水工程平（7）排水管道采用承插铸铁排水管（水泥接口），明敷设时，铸铁管除锈刷红丹防锈漆一道，银粉漆两道。

埋地敷设时，铸铁管除锈后刷热沥青两道防腐。

（8）排水立管明敷设于厨房、卫生间墙阴角。

横管（除底层外）设于下层顶棚下，横管与立管三通连接点距楼板下表面距离不超过500mm.。

给排水工程预算表给排水工程预算表一、项目概述本文档旨在提供一份详细的给排水工程预算表范本，包括工程项目的各个方面的预算细化内容。

二、工程概况1. 工程名称：2. 工程地点：3. 工程类型：4. 工程规模：5. 工程周期：6. 工程施工单位：三、预算细化1. 建设投资预算1.1 工程基础投资1.1.1 土地购置费1.1.2 建造物及构筑物工程费1.1.3 建造材料及制品费1.1.4 安装工程费1.1.5 设备及机器设施购置费 1.2 工程勘察设计费1.3 管理费1.4 其他费用2. 施工预算2.1 土建工程费2.1.1 地基处理费2.1.2 主体结构费2.1.3 室内拆改费2.2 安装工程费2.2.1 给水工程费2.2.2 排水工程费2.2.3 暖通空调工程费2.2.4 电气工程费2.3 设备及机器设施费3. 运营维护费用预算3.1 维修费用3.2 设备更新费用3.3 人员培训费用3.4 能耗费用四、附件本文档所涉及附件如下：1. 工程实施图纸2. 相关合同及协议文件3. 材料清单和报价单4. 设备及机器设施购置清单5. 工程进度安排表五、法律名词及注释本文档所涉及的法律名词及注释如下：1. 土地购置费：指购买土地的费用，包括土地出让金、土地价款等。

2. 建造物及构筑物工程费：指建设建造物和构筑物所需的费用，包括施工人工费、建造材料费等。

3. 设备及机器设施购置费：指购买工程所需的设备和机器设施所需的费用。

4. 维修费用：指工程运营过程中的维修和保养所需的费用。

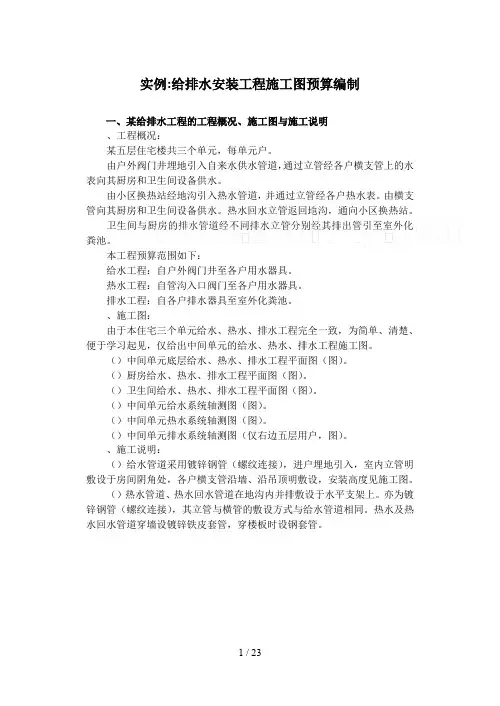

实例:给排水安装工程施工图预算编制一、某给排水工程的工程概况、施工图与施工说明、工程概况：某五层住宅楼共三个单元，每单元户。

由户外阀门井埋地引入自来水供水管道，通过立管经各户横支管上的水表向其厨房和卫生间设备供水。

由小区换热站经地沟引入热水管道，并通过立管经各户热水表。

由横支管向其厨房和卫生间设备供水。

热水回水立管返回地沟，通向小区换热站。

卫生间与厨房的排水管道经不同排水立管分别经其排出管引至室外化粪池。

本工程预算范围如下：给水工程：自户外阀门井至各户用水器具。

热水工程：自管沟入口阀门至各户用水器具。

排水工程：自各户排水器具至室外化粪池。

、施工图：由于本住宅三个单元给水、热水、排水工程完全一致，为简单、清楚、便于学习起见，仅给出中间单元的给水、热水、排水工程施工图。

（）中间单元底层给水、热水、排水工程平面图（图）。

（）厨房给水、热水、排水工程平面图（图）。

（）卫生间给水、热水、排水工程平面图（图）。

（）中间单元给水系统轴测图（图）。

（）中间单元热水系统轴测图（图）。

（）中间单元排水系统轴测图（仅右边五层用户，图）。

、施工说明：（）给水管道采用镀锌钢管（螺纹连接），进户埋地引入，室内立管明敷设于房间阴角处，各户横支管沿墙、沿吊顶明敷设，安装高度见施工图。

（）热水管道、热水回水管道在地沟内并排敷设于水平支架上。

亦为镀锌钢管（螺纹连接），其立管与横管的敷设方式与给水管道相同。

热水及热水回水管道穿墙设镀锌铁皮套管，穿楼板时设钢套管。

图中间单元底层给水、热水、排水工程平面图图厨房给水、热水、排水工程平面图图卫生间给水、热水、排水工程平面图图中间单元给水系统轴测图3 / 23图中间单元热水系统轴测图4 / 235 / 23图 中间单元排水系统轴测图(仅右边五层用户)（）冷、热水管道同时安装时应符合下列规定：①上、下平行安装时热水管道应在冷水管道上方。

②垂直平行安装时热水管道应在冷水管道左侧。

（）给水管道在交付使用前必须冲洗和消毒。

一、室内给排水工程施工图预算编制实例（一）施工图与施工说明1．施工图见图5-1至5-52．施工图说明(1) 生活给水采用镀锌钢管。

给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。

(2) 排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。

（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。

（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。

（二）划分分项工程项目1．室内给水系统安装(1) 镀锌钢管安装(2) 管道支架制作安装(3) 钢套管制作安装(4) 管道消毒、冲洗(5) 阀门安装(6) 水表组成、安装(7) 管道支架除锈刷油2．室内排水系统安装(1) 承插铸铁排水管安装(2) 浴盆安装(3) 洗脸盆安装(4) 洗涤盆安装(5) 坐式大便器安装(6) 地漏安装(7) 水龙头安装(8) 铸铁排水管除锈、刷油(9) 管道支架除绣、刷油(10) 管道绝热(11) 绝热保护层安装(12) 埋地排水铸铁管道人工挖沟槽和回填土(13) 排水立管下砖墩砌筑（三）工程量计算1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。

工程量按图注尺寸以一定顺序计算。

为了便于计算，核查工程量，本例在图5-3上进行了部位编号。

（2）管道支架制作安装根据工程量计算规则，只计算DN≥40的钢管支架制作安装工程量。

管道支架重量，按支架型钢规格、长度和支架数量确定。

1）支架数量的确定方法固定支架的安装位置由设计人员在施工图中予以确定。

活动支架的安装位置一般设计不予确定，必须根据施工及验收规范的规定具体定位。
