最新版广联达钢筋计算审核实施细则广联达钢筋计算审核实施细则(2024)第一章总则第一条为了规范广联达钢筋计算审核工作,提高钢筋计算审核质量,保证工程安全,制定本细则。
第二条本细则适用于广联达钢筋计算审核工作。
第三条钢筋计算审核是指对工程项目中的钢筋计算内容和实施过程进行审查和验证的工作。
第四条钢筋计算审核应严格按照相关法律法规、行业标准和技术规范进行。
第二章钢筋计算审核机构第五条建筑工程钢筋计算审核应委托具有相应资质的钢筋计算审核机构进行。
第六条钢筋计算审核机构应具备下列条件:(一)具有相应规模和技术力量,拥有一定数量的注册钢筋计算师;(二)具备工程造价管理能力和相关经验;(三)有良好的信誉和业绩。
第三章钢筋计算审核流程第七条钢筋计算审核包括初审和复审两个阶段。
第八条初审阶段:(一)审核机构接收委托文件后,应在五个工作日内完成初审;(二)初审内容包括钢筋计算文件的完整性和规范性、计算过程的合理性等;(三)初审后,审核机构应书面向委托方报告初审情况,包括初审结果和意见;(四)初审通过后,进入复审阶段;未通过初审的,要指出不符合要求的地方并提出修改意见。
第九条复审阶段:(一)复审内容包括对计算结果的准确性和合理性、设计依据的合法性和合理性、计算过程的规范性等;(二)复审过程中,审核机构应与设计单位进行沟通,解决设计单位对审核意见的异议;(三)复审结束后,审核机构应书面向委托方报告复审结果和意见;(四)复审通过后,审核机构应出具钢筋计算审核报告;不通过时,要指出问题并提出修改意见。
第四章钢筋计算审核报告第十条钢筋计算审核报告应包括以下内容:(一)工程基本情况介绍;(二)钢筋计算文件的审查情况,包括初审和复审;(三)对设计依据、计算结果、计算过程等进行评价和意见;(四)存在的问题和需要改正的意见;(五)审核机构的盖章和签字。
第十一条钢筋计算审核报告必须真实、准确、完整。
第十二条钢筋计算审核报告应在复审结束后的五个工作日内向委托方提交。
钢筋审核细则钢筋审核,首先需要明确算量文件的计算范围,检查套价文件的钢筋总工程量与算量软件的汇总量是否相同,再逐项检查定额子目对应规格钢筋量的计算结果。
如果有使用EXCEL表格计算(比如细石砼钢筋网)、或使用另外的算量文件(比如二次结构)计算的工程量,也需要了解各自计取范围,避免重复。
广联达钢筋软件计算的工程量,可以依照工程设置、绘图输入、单构件三个模块的顺序进行审核。
具体如下:一、工程设置(包括六大项):1、工程信息:根据结构施工图设计总说明,进择平法计算规则(03G或11G);汇总方式为“按中轴线计算钢筋(考虑弯曲调整值)",原因是纲筋弯折加工时,外灵尺寸会破拉长,按钢筋中轴线计算符合实际施工用量。
2、比重设置:如图纸设计为A6,需提供设计变更为A6.5,才可以调整比重。
如果工程中使用三级钢C6,需注意C6无需调整比重,市场有相应规格钢材。
3、弯钧设置:箍筋弯钧平直段勾选“按照图元抗震考虑”:抗震箍筋弯钧是11.9d,非抗震的是6.9d抗震工程中,某些构件仍然是按非抗震设计的。
如果选择“图元抗震考虑”则非框架梁、基础梁等非抗震构件的箍筋弯钩长度按非抗震考虑;如果选择“工程抗震考虑”,非框架梁、基础梁等非抗震构件的箍筋弯钧长度仍按抗震考虑计算有误。
4-.损耗设置:不计算损耗、5、计算设置:共297项。
根据合同附件说明、施工图设计说明、平法规则,并结合现场施工情况进行设置。
一般来说,需要修改软件默认值的有以下设置项:(1)按设计间距排布的各类构件钢筋(箍筋、拉筋、墙钢筋、梁腰筋等)根数计算方式:按“四舍五入+1”规则。
钢筋施工对精度要求较低,即使施工验收规范也允许钢筋间距有±2CM 的偏移。
按间距排布的钢筋是施工单位节省钢材的关键部位之一,比较而言,“四舍五入+1”计算量能满足施工规范要求,比“向上取整+1”更接近施工实际,是地产公司使用较普遍的设置。
单构件输入楼梯钢筋需要一个个修改、板马凳筋也需要在楼层里改,如只改总设置的话,容易被忽视。
1、钢筋工程,应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位重量,以吨计算。
2、计算钢筋工程量时,设计已规定钢筋塔接长度的,按规定塔接长度计算;设计未规定塔接长度的,已包括在钢筋的损耗率之内,不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头,以个计算。
3、先张法预应力钢筋,按构件外形尺寸计算长度,后张法预应力钢筋按设计图规定的预应力钢筋预留孔道长度,并区别不同的锚具类型,分别按下列规定计算:(1)低合金钢筋两端采用螺杆锚具时,预应力的钢筋按预留孔道长度减0.35m,螺杆另行计算。
(2)低合金钢筋一端采用徽头插片,另一端螺杆锚具时,预应力钢筋长度按预留孔道长度计算,螺杆另行计算。
(3)低合金钢筋一端采用徽头插片,另一端采用帮条锚具时,预应力钢筋增加0. 15m,两端采用帮条锚具时预应力钢筋共增加0.3m计算。
(4)低合金钢筋采用后张硅自锚时,预应力钢筋长度增加0. 35m计算。
(5)低合金钢筋或钢绞线采用JM, XM, QM型锚具孔道长度在20m以内时,预应力钢筋长度增加lm;孔道长度20m以上时预应力钢筋长度增加1.8m计算。
(6)碳素钢丝采用锥形锚具,孔道长在20m以内时,预应力钢筋长度增加lm;孔道长在20m以上时,预应力钢筋长度增加1.8m.(7)碳素钢丝两端采用镦粗头时,预应力钢丝长度增加0. 35m计算。
(二)各类钢筋计算长度的确定钢筋长度=构件图示尺寸-保护层总厚度+两端弯钩长度+(图纸注明的搭接长度、弯起钢筋斜长的增加值)式中保护层厚度、钢筋弯钩长度、钢筋搭接长度、弯起钢筋斜长的增加值以及各种类型钢筋设计长度的计算公式见以下:1、钢筋的砼保护层厚度受力钢筋的砼保护层厚度,应符合设计要求,当设计无具体要求时,不应小于受力钢筋直径,并应符合下表的要求。
钢筋的砼保护层厚度(mm)此主题相关图片如下:0001.jpg注:(1)轻骨料砼的钢筋的保护层厚度应符合国家现行标准《轻骨料砼结构设计规程》。
预算部广联达钢筋软件计算标准为了达到公司每个预算人员的软件水平及操作习惯一致,便于内部资源的串换,将软件操作中的重点及要求罗列如下,大家都必须按施工图设计及以下要求做好施工图预算及结算工作:一、工程设置1、将A6的容重修改成A6.5的容重。
二、计算设置柱:1、2点:柱纵筋伸入基础锚固形式:如果插筋在软件里计算,要根据设计的要求修改计算式。
4点:柱在基础插筋锚固区的箍筋数量:软件默认为2个,按04G101-3第32页大样要求为“间距≤500且不少于两道”,注意箍筋的计算及修改。
5点:矩形柱基础锚固区只计算外侧箍筋:软件默认为是,但若在基础层未画柱,矩形柱的内箍仍然计算;基础层上画柱,基础层上所画的柱的钢筋就只计算所设置的几个外箍,我们就要根据设计图及施工方案做好设置是否只计算外箍。
(此条不适用于剪力墙柱)10点:纵筋搭接接头错开百分率:软件默认为50%,按设计修改。
剪力墙:2点:纵筋搭接接头错开百分率:软件默认为≤25%,按设计修改。
3点:拉筋配置:修改6为6.5。
9点:暗柱、端柱在基础插筋锚固区内的箍筋数量:软件默认为2个,按04G101-3第32页大样要求为“间距≤500且不少于两道”,注意箍筋的计算及修改。
21点:暗梁在暗柱内是否布置箍筋:软件默认为否,应修改为是,暗梁和暗柱不互为支座,应注意,设为是后柱内依然未计算箍筋,需人为的修改计算式。
22点:暗梁纵筋与连梁纵筋相交构造:软件默认为伸入连梁边暗柱内互相锚固。
29点:墙在基础锚固区内的水平分布钢筋排数:软件默认为2排,按04G101-3第32页大样要求为“间距≤500且不少于两排”,注意水平筋的计算及修改。
框架梁:10点:次梁两侧共增加箍筋数量:软件默认为0,按设计施工图要求将个数修改,减少输入工作量。
13点:拉筋配置:修改6为6.5。
18点:纵筋搭接接头错开百分率:软件默认为≤25%,按设计修改。
非框架梁:10点:次梁两侧共增加箍筋数量:软件默认为0,按设计施工图要求将个数修改,减少输入工作量。
广联达钢筋计算设置
钢筋计算设置统一规定
1、所有构件的箍筋及受力筋(板分布钢筋除外)均设置为:四舍五入+1
2、板分布钢筋根数计算方式为:向下取整+1
3、砌体加筋两端的起始距离应设置为:S
4、填充墙构造柱做法设置为:下部预留钢筋,上部植筋
5、钢筋的搭接设置预算按:梁、板、基础、柱、墙等所有构件≤Φ12钢筋采用绑扎,水平构件Φ14≤钢筋≤Φ20的钢筋按对焊;大于等于Φ22的水平构件采用直螺纹连接;墙与柱Φ14≤竖向筋≤20按电渣压力焊计入、Φ22及其以上的钢筋按直螺纹套管。
6、计算设置→柱/墙柱→柱/墙柱箍筋加密范围包含错开距离设置为“否”
7、梁垫铁计算设置为不计算。
8、基础筏板、基础梁为非抗震构件。
9、抗震设防烈度严格按照图纸说明设置。
10、负筋水段长度要根据图纸设计设置。
11、剪力墙纵筋距暗柱纵筋距间距为S,S为剪力墙纵筋间距,详见12G901-1第3-5页。
12、钢筋定尺按广联达默认设置(不修改)
造价成本部。

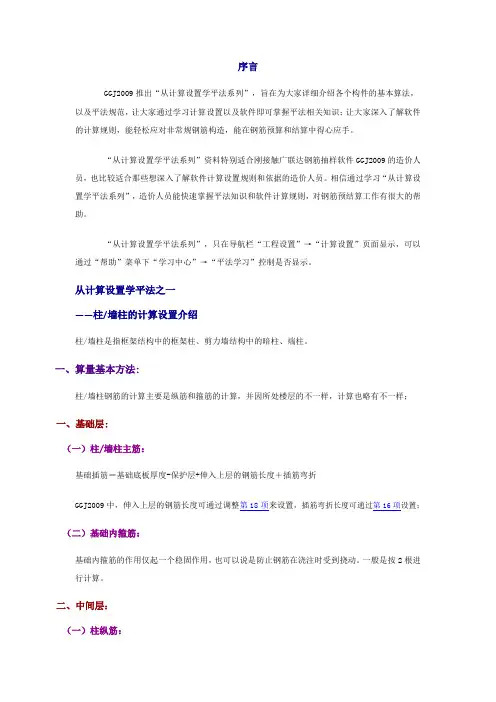

序言GGJ2009推出“从计算设置学平法系列”,旨在为大家详细介绍各个构件的基本算法,以及平法规范,让大家通过学习计算设置以及软件即可掌握平法相关知识;让大家深入了解软件的计算规则,能轻松应对非常规钢筋构造,能在钢筋预算和结算中得心应手。
“从计算设置学平法系列”资料特别适合刚接触广联达钢筋抽样软件GGJ2009的造价人员,也比较适合那些想深入了解软件计算设置规则和依据的造价人员。
相信通过学习“从计算设置学平法系列”,造价人员能快速掌握平法知识和软件计算规则,对钢筋预结算工作有很大的帮助。
“从计算设置学平法系列”,只在导航栏“工程设置”→“计算设置”页面显示,可以通过“帮助”菜单下“学习中心”→“平法学习”控制是否显示。
从计算设置学平法之一——柱/墙柱的计算设置介绍柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。
一、算量基本方法:柱/墙柱钢筋的计算主要是纵筋和箍筋的计算,并因所处楼层的不一样,计算也略有不一样;一、基础层:(一)柱/墙柱主筋:基础插筋=基础底板厚度-保护层+伸入上层的钢筋长度+插筋弯折GGJ2009中,伸入上层的钢筋长度可通过调整第18项来设置,插筋弯折长度可通过第16项设置;(二)基础内箍筋:基础内箍筋的作用仅起一个稳固作用,也可以说是防止钢筋在浇注时受到挠动。
一般是按2根进行计算。
二、中间层:(一)柱纵筋:中间层纵向钢筋=层高-当前层伸出地面的高度+上一层伸出楼地面的高度(二)柱箍筋:中间层箍筋根数=N个加密区/加密区间距+N+非加密区/非加密区间距-103G101-1中,关于柱箍筋的加密区的规定如下1.首层柱箍筋的加密区有三个,分别为:下部的箍筋加密区长度取Hn/3;上部取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。
2.首层以上柱箍筋分别为:上、下部的箍筋加密区长度均取Max{500,柱长边尺寸,Hn/6};梁节点范围内加密;如果该柱采用绑扎搭接,那么搭接范围内同时需要加密。
钢筋抽样常用公式钢筋算量基本方法小结一、梁(1)框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)*2+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
7、吊筋吊筋长度=2*锚固(20d)+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为:Ln/3+中间支座值+Ln/3;第二排为:Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为:该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为:该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。
广联达钢筋抽样GGJ系新规则交底背景介绍钢筋是建筑行业常用的一种材料。
在建筑中,钢筋作为建筑结构的支撑材料,承载着楼房的重量和承受着自然灾害的冲击。
由于其重要性,对钢筋品质的保证显得尤为重要。
因此,钢筋抽样检测也就成为了一项必不可少的工作。
作为国内知名的软件开发商,广联达在开发管理信息系统方面拥有着强大的实力。
其开发的GGJ系列钢筋抽样管理软件也因其实用性和高效性受到了广大建筑企业的青睐。
为了更好地保障钢筋品质,广联达在最近推出了新规则,成为了业内公认的标准之一。
在本文中,我们将详细介绍广联达钢筋抽样GGJ系新规则的内容和实施细节。
新规则内容广联达钢筋抽样GGJ系新规则主要包括以下三个方面:1.钢筋抽样标准新规则细化了钢筋抽样标准,明确规定了钢筋抽样的具体数量和抽样时机。
其中,抽样数量根据钢筋的数量和批次不同而有所区别,一般按照每200根为一批次进行抽样。
抽样时机也非常关键,一般是在钢筋到达仓库后的48小时内进行。
2.抽样标记为了确保抽样过程的真实性和抽样结果的准确性,新规则对钢筋的抽样标记也进行了规定。
每一批次的钢筋抽样需要进行标记,并且将其与抽样单相对应。
采用喷码方式进行标记,确保标记不易拆除、模糊或遮盖。
3.数据采集新规则进一步完善了数据采集方式。
除了抽样基本信息外,还需要记录抽样钢筋的批次号、规格、强度等参数。
在采集数据时,需要保证数据的准确性和及时性,尤其是在抽样结束后,需要对数据进行全面的汇总和分析。
实施细节在实施新规则时,需要注意以下细节:1.抽样人员应专人负责,并经过专业培训。
同时,新规则规定抽样人员应当穿戴符合要求的防护设备,确保抽样过程安全可靠。
2.新规则要求建立钢筋抽样台账,记录钢筋抽样的基本信息、标记信息以及数据采集结果。
3.新规则需要建立抽查机制和质量监管机制,确保所有抽样数据的真实性和准确性。
抽查机制可以对抽样数据进行随机抽查,质量监管机制可以对每个批次的钢筋进行质量检测,并对抽样结果进行综合分析。

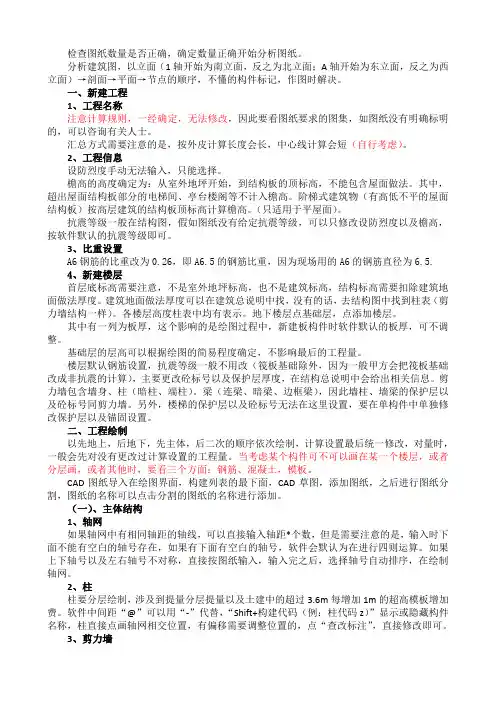

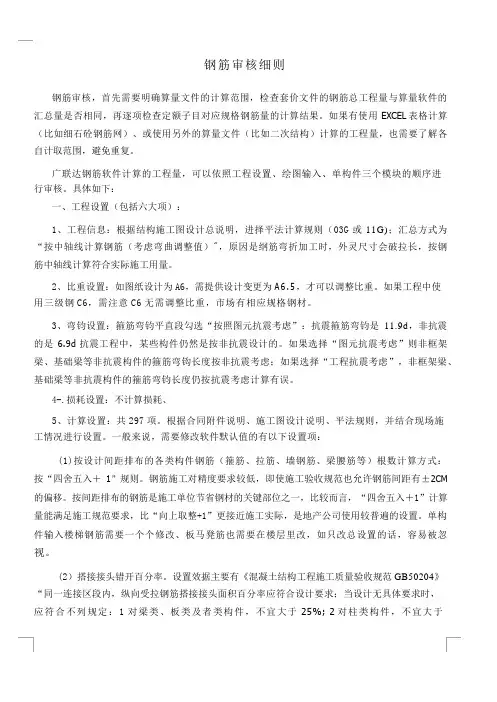

钢筋审核细则
钢筋审核,首先需要明确算量文件的计算范围,检查套价文件的钢筋总工程量与算量软件的汇总量是否相同,再逐项检查定额子目对应规格钢筋量的计算结果。
如果有使用EXCEL表格计算(比如细石砼钢筋网)、或使用另外的算量文件(比如二次结构)计算的工程量,也需要了解各自计取范围,避免重复。
广联达钢筋软件计算的工程量,可以依照工程设置、绘图输入、单构件三个模块的顺序进
行审核。
具体如下:
一、工程设置(包括六大项):
1、工程信息:根据结构施工图设计总说明,进择平法计算规则(03G或11G);汇总方式为“按中轴线计算钢筋(考虑弯曲调整值)",原因是纲筋弯折加工时,外灵尺寸会破拉长,按钢筋中轴线计算符合实际施工用量。
2、比重设置:如图纸设计为A6,需提供设计变更为A6.5,才可以调整比重。
如果工程中使
用三级钢C6,需注意C6无需调整比重,市场有相应规格钢材。
3、弯钧设置:箍筋弯钧平直段勾选“按照图元抗震考虑”:抗震箍筋弯钧是11.9d,非抗震的是6.9d抗震工程中,某些构件仍然是按非抗震设计的。
如果选择“图元抗震考虑”则非框架梁、基础梁等非抗震构件的箍筋弯钩长度按非抗震考虑;如果选择“工程抗震考虑”,非框架梁、基础梁等非抗震构件的箍筋弯钧长度仍按抗震考虑计算有误。
4-.损耗设置:不计算损耗、
5、计算设置:共297项。
根据合同附件说明、施工图设计说明、平法规则,并结合现场施
工情况进行设置。
一般来说,需要修改软件默认值的有以下设置项:
(1)按设计间距排布的各类构件钢筋(箍筋、拉筋、墙钢筋、梁腰筋等)根数计算方式:按“四舍五入+1”规则。
钢筋施工对精度要求较低,即使施工验收规范也允许钢筋间距有±2CM 的偏移。
按间距排布的钢筋是施工单位节省钢材的关键部位之一,比较而言,“四舍五入+1”计算量能满足施工规范要求,比“向上取整+1”更接近施工实际,是地产公司使用较普遍的设置。
单构件输入楼梯钢筋需要一个个修改、板马凳筋也需要在楼层里改,如只改总设置的话,容易被忽视。
(2)搭接接头错开百分率。
设置效据主要有《混凝土结构工程施工质量验收规范GB50204》“同一连接区段内,纵向受拉钢筋搭接接头面积百分率应符合设计要求;当设计无具体要求时,
应符合不列规定:1对梁类、板类及者类构件,不宜大于25%; 2对柱类构件,不宜大于
:50%,纵向受压钢筋搭接接头面积百分率,不宜大于50%。
”其中,对墙类(及暗住)构件, 03G平法
图集规定与此不同,区分抗震等级,错开百分至允许为50%或100%,但规定搭接长度均为 1.
2LaE。
如施工单位有提出,墙类(及暗柱)构件可考虑按平法规则设置。
综合起来,梁、板类
构件搭接接头错开百分率按25%,柱、墙、墙类构件搭接接头错开百分率不大于50%。
(3)柱/暗柱箍筋加密区范图包含错开距离:选择“否”。
03G101-1,P40或者11G101,P70 说明
都是“搭接长度”范围内加密,错开距离段并无搭接、也不属于“搭接长度”。
(4)柱/墙柱纵筋搭接箍筋间距:设置为100。
实际施工及按100布置,有部分地区项目在结
构设计说明就已明确此间距为100。
需结合现场查勘情况,建设在设计标准中明确。
(5)柱/墙柱第一个箍筋距离楼板面的距离:框架柱可设置为50:对于暗柱,由于暗柱不存在
节点加密区,每楼层首、尾箍筋间隔100mm,广联达计算箍筋根数时,布置范围取“楼层高度一第一
个箍筋距离楼板面的距离”,因此对暗柱此项建议可设里为100。
(6)暗柱/端柱垂直钢筋搭接长度:03G平法规则,设置为“按平法图集”计算;11G平法规则,一般可设置为“按墙柱”。
(7)梁垫铁:不计算。
规范只要求满足纵筋间距。
(8)柱纵筋伸入基础错固形式:区分平法规则及基础形式进行设置。
03G平法规则,对于
独立基础、独立承台,依据06G101-6, P67,可设置为“角筋伸入基底弯折”;对于筏板基础,
依据04G101-3, P45,筏板高度《2000时,可设置为“全部纵筋伸入基底弯折”。
(9)剪力墙,起始水平钢筋距楼面距离:50,依据06G901-1,P. 3-9等。
(10)剪力墙,起始竖向分布钢筋距暗柱边距离:S,依据06G901-1, P. 3-2等。
(11)砌体结构,砌体加筋两端的起始距离:S,参考现场实际施工情况设置。
其它设置,如次梁两侧共增加箍筋数量、分布钢筋配置、板中间支座负筋标注是否含支座、
板负筋错固长度、独基与基础梁平行重叠部位是否布置独基钢筋等,根据图纸说明设置。
6、节点设置:
墙身拉筋布置构造、板拉筋布置方式、板马凳筋布置方式:施工图未注明布置方式时按“双向布置”。
设计方因谨慎起见,图纸未注明时会倾向解释为梅花布置,但实际施工基本均为双向布置,需结合现场登证。
即使图纸标注梅花布置,仍要查勘现场是否符合。
7、搭接设置:
(1)其余钢筋定尺:影响钢筋接头工程量,根据地方定额规定。
多数地区定额规定,设计图纸未注明的钢筋接头和施工损耗,已综合在定额项目内,钢筋定尺长度可修改为极大值(如50米)。
(2)墙柱垂直筋定尺:可按实际定尺长度,应大于任一楼层高度。
(3)连接方式:根据图纸设计说明、工程确认单等相关资料并了解现场确定。
8、楼层设置:各楼层标高、构件抗震等级、砼标号、保护层厚度,按施工图设计说明设
置。
基础、构造柱、圈梁、非框架梁、板按软件默认为非抗震构件。
二、绘图输入(模型界面)
在绘图输入模块,常规检查是按照楼层顺序,利用属性窗口、编辑钢筋窗口以及构件三维模型,依次检查基础层构件及主要标准层柱、墙、梁、板构件的私有属性(配筋,尺寸,标高等)是否符合竣工图标注。
检查的同时留意纸质版与电子版版二是否有区别,以及设计变更情况。
由于结构图配筋、砼标号、柱墙变截面不同的原因,标准层各层工程量稍有不同,但一般变化不大,当变化较大时需分析原因。
一般侧重检查以下项目:
1、基础、筏板、
(1)图纸节点大样或说明需重点关注,检查基础错固区、筏板变截面、封边、集水坑、截水沟、加强带布筋范围、锚固、配筋、出边距离、放坡等构造。
(2)检查马凳筋形式、布置方式是否符合图纸及现场签证情况。
(3)如果划分为地下室和地上两个模型文件,要注意检查汇总计算影响层住、墙属性,如负一层柱与首层柱钢筋交接部位设置是否正确。
2、柱、梁、墙、板、
(1)图纸标注节点大样或说明与软件默认计算设置不同时,注意构件私有属性是否已按图修改。
(2)核查是否有利用屏幕范围、分层、显示祥式设置透明等方法隐藏构件。
(3)核查剪力墙插筋、垂直加强筋、墙顶压筋配置。
当单层墙、柱高度小于楼层高度时,属性可改为纵筋错固,无需设置插筋。
(4)板受力筋为双层双向布置时,不能按照每个板块设置,需全部拉通受力钢筋;板受力筋、负筋、附加筋需核查布筋范围。
(5)按“隔一布一”间距排布钢筋的,需符合软件的输入规则。
(6)连梁交叉斜筋,图集中为两面构成一个交叉,不是一面一个交叉,在属性输入时要注意。
连梁的侧面钢筋,属性为总配筋,最好在属性里输入,这样者在连梁位置的水平钢筋就不会多计。
(7)约束边缘构件:非阴影区需要单画,如果与暗柱一起画,容易造成暗住箍筋根数多计,
因为非阴影区竖向筋为墙筋会存在搭接,暗柱箍筋在搭接部位需要加密。
3、二次结构构件、
(1)构造柱布置结合现场签证情况。
需注意框架(框剪)结构的填充墙有别于砌体(砖混)结构,在丁字墙、十字墙等转角位置,一般无雳设置构造注。
另外注意抱框柱的箍筋形式。
(2)过梁的截面、配筋根据设计说明设置,注意门窗洞顶部标高为建筑标高,对于洞口顶部标高己达到结构梁底的,无需再布置过梁。
4、自定义构件,使用较少。
如有构件,需检查与建模构件或单构件有否重复。
三、单构件输入
检查单构件的输入信息、层数及所计算构件的总数。
尤其注意兰构件(比如飘窗板、空调板)不能与模型构件或自定义构件重复。
