广联达钢筋软件中计算设置影响钢筋量

检查图纸数量是否正确，确定数量正确开始分析图纸。

分析建筑图，以立面（1轴开始为南立面，反之为北立面；A轴开始为东立面，反之为西立面）→剖面→平面→节点的顺序，不懂的构件标记，作图时解决。

一、新建工程1、工程名称注意计算规则，一经确定，无法修改，因此要看图纸要求的图集，如图纸没有明确标明的，可以咨询有关人士。

汇总方式需要注意的是，按外皮计算长度会长，中心线计算会短（自行考虑）。

2、工程信息设防烈度手动无法输入，只能选择。

檐高的高度确定为：从室外地坪开始，到结构板的顶标高，不能包含屋面做法。

其中，超出屋面结构板部分的电梯间、亭台楼阁等不计入檐高。

阶梯式建筑物（有高低不平的屋面结构板）按高层建筑的结构板顶标高计算檐高。

（只适用于平屋面）。

抗震等级一般在结构图，假如图纸没有给定抗震等级，可以只修改设防烈度以及檐高，按软件默认的抗震等级即可。

3、比重设置A6钢筋的比重改为0.26，即A6.5的钢筋比重，因为现场用的A6的钢筋直径为6.5.4、新建楼层首层底标高需要注意，不是室外地坪标高，也不是建筑标高，结构标高需要扣除建筑地面做法厚度。

建筑地面做法厚度可以在建筑总说明中找，没有的话，去结构图中找到柱表（剪力墙结构一样）。

各楼层高度柱表中均有表示。

地下楼层点基础层，点添加楼层。

其中有一列为板厚，这个影响的是绘图过程中，新建板构件时软件默认的板厚，可不调整。

基础层的层高可以根据绘图的简易程度确定，不影响最后的工程量。

楼层默认钢筋设置，抗震等级一般不用改（筏板基础除外，因为一般甲方会把筏板基础改成非抗震的计算），主要更改砼标号以及保护层厚度，在结构总说明中会给出相关信息。

剪力墙包含墙身、柱（暗柱、端柱）。

梁（连梁、暗梁、边框梁），因此墙柱、墙梁的保护层以及砼标号同剪力墙。

另外，楼梯的保护层以及砼标号无法在这里设置，要在单构件中单独修改保护层以及锚固设置。

二、工程绘制以先地上，后地下，先主体，后二次的顺序依次绘制，计算设置最后统一修改，对量时，一般会先对没有更改过计算设置的工程量。

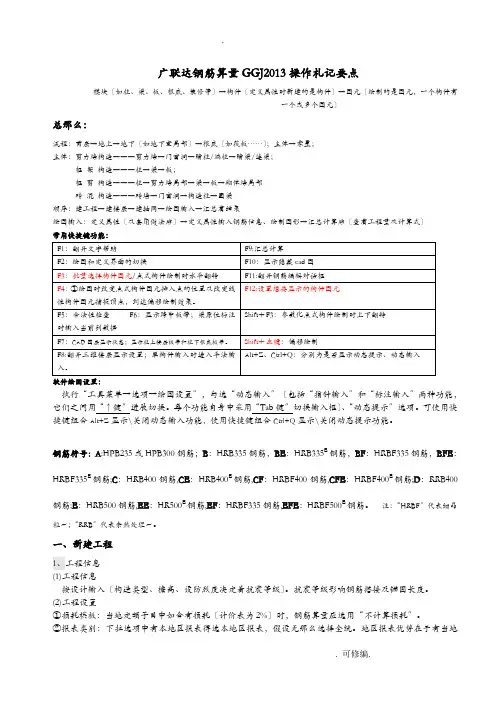

广联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，一个构件有一个或多个图元）总则：流程：首层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪力墙结构―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪力墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性（及套用做法后）→定义属性输入钢筋信息、绘制图形→汇总计算后（查看工程量及计算式）常用快捷键功能：软件绘图设置：执行“工具菜单→选项→绘图设置”，勾选“动态输入”（包括“指针输入”和“标注输入”两种功能，它们之间用“↑键”进行切换。

每个功能自身中采用“Tab键”切换输入框）、“动态提示”选项。

可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。

钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。

注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。

一、新建工程1、工程信息(1)工程信息按设计输入（结构类型、檐高、设防烈度决定着抗震等级）。

抗震等级影响钢筋搭接及锚固长度。

(2)工程设置①损耗模板：当地定额子目中如含有损耗（江苏计价表为2%）时，钢筋算量应选用“不计算损耗”。

②报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。

地区报表优势在于有当地钢筋子目可套用。

钢筋计算的规则钢筋计算的规则如下：编制预算时，钢筋工程量可暂按构件体积(或水平投影面积、外围面积、延长米)×钢筋含量；结算时按设计要求，无设计按下列规则计算。

（一）一般规则：1、钢筋工程应区别现浇构件、预制构件、加工厂预制构件、预应力构件、点焊网片等及不同规格分别按设计展开长度（展开长度、保护层、搭接长度应符合规范规定）乘理论重量以吨计算。

2、计算钢筋工程量时，搭接长度按规范规定计算。

当梁、板（包括整板基础）Φ8以上的通筋未设计搭接位置时，预算书暂按8m一个双面电焊接头考虑，结算时应按钢筋实际定尺长度调整搭接个数，搭接方式按已审定的施工组织设计确定。

3、先张法预应力构件中的预应力和非预应力钢筋工程量应合并按设计长度计算，按预应力钢筋定额（梁、大型屋面板、F板执行Φ5外的定额，其余均执行Φ5内定额）执行。

后张法预应力钢筋与非预应力钢筋分别计算，预应力钢筋按设计图规定的预应力钢筋预留孔道长度，区别不同锚具类型分别按下列规定计算：（1）低合金钢筋两端采用螺杆锚具时，预应力钢筋按预留孔道长度减350mm，螺杆另行计算。

（2）低合金钢筋一端采用墩头插片，另一端螺杆锚具时，预应力钢筋长度按预留孔道长度计算。

（3）低合金钢筋一端采用墩头插片，另一端采用帮条锚具时，预应力钢筋增加150mm，两端均用帮条锚具时，预应力钢筋共增加300mm计算。

（4）低合金钢筋采用后张砼自锚时，预应力钢筋长度增加350mm计算。

4、电渣压力焊、锥螺纹、套管挤压等接头以“个”计算。

标底、标书中，底板、梁暂按8m长一个接头的50%计算；柱按自然层每根钢筋1个接头计算。

结算时应按钢筋实际接头个数计算。

5、桩顶部破碎砼后主筋与底板钢筋焊接分别分为灌注桩、方桩（离心管桩按方桩）以桩的根数计算。

每根桩端焊接钢筋根数不调整。

6、在加工厂制作的铁件（包括半成品铁件）、已弯曲成型钢筋的场外运输按吨计算。

各种砌体内的钢筋加固分绑扎、不绑扎应分别按吨计算。

广联达钢筋算量GGJ2013操作札记要点模块〔如柱、梁、板、根底、装修等〕→构件〔定义属性时新建的是构件〕→图元〔绘制的是图元，一个构件有一个或多个图元〕总那么：流程：首层→地上→地下〔如地下室局部〕→根底〔如筏板……〕；主体→零星；主体：剪力墙构造―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架构造―――柱→梁→板；框剪构造―――柱→剪力墙局部→梁→板→砌体墙局部砖混构造―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性〔及套用做法后〕→定义属性输入钢筋信息、绘制图形→汇总计算后〔查看工程量及计算式〕常用快捷键功能：执行“工具菜单→选项→绘图设置〞，勾选“动态输入〞〔包括“指针输入〞和“标注输入〞两种功能，它们之间用“↑键〞进展切换。

每个功能自身中采用“Tab键〞切换输入框〕、“动态提示〞选项。

可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。

钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。

注：“HRBF〞代表细晶粒～；“RRB〞代表余热处理～。

一、新建工程1、工程信息(1)工程信息按设计输入〔构造类型、檐高、设防烈度决定着抗震等级〕。

抗震等级影响钢筋搭接及锚固长度。

(2)工程设置①损耗模板：当地定额子目中如含有损耗〔计价表为2%〕时，钢筋算量应选用“不计算损耗〞。

②报表类别：下拉选项中有本地区报表得选本地区报表，假设无那么选择全统。

地区报表优势在于有当地钢筋子目可套用。

简述钢筋总量出现的数量差与预算的调整措施在施工过程中，我们经常会听到项目经理们抱怨预算员在做施工预算时，将钢筋总量算少了，但事实并非如此，实际用量与预算数量差别原因究竟出在哪儿？让我们细致的分析一下。

现在大部分预算人员在计算钢筋量时，都以预算软件（广联达钢筋算量软件或神机妙算软件）来计算。

使用软件计算钢筋关键点是计算公式设置，而计算公式设置主要是以钢筋的搭接、锚固、节点等关键部位设置，这些设置只要预算人员依据设计蓝图、施工规范及有关图集要求进行设置，在计算时，是不存在漏算、少算的，只要心细，其他方面我们就不用担心。

通过软件绘制图形，钢筋量就会自然算出结果，而且又快又准。

可是为什么我们在施工过程中用到的钢筋总量却比计算出来的量多了呢？究其原因出现以下几个方面的问题：1．在购买钢筋过程中，工作人员责任心不强，存在缺斤短两，吃回扣现象。

有些采购人员对于所购钢筋不能认真核查数量，图省事。

有些材料商的诚信度不够，谎报钢筋数量，导致钢筋开票数量与实际验收入库数量出现差异。

2．在保管过程中，由于保管人员的责任心不强，出库入库的数量不准确等原因，也容易造成钢筋数量上的差异。

3．在使用过程中，我们现在许多施工现场都实行劳务承包制，包工不包料。

所以在施工过程中劳务承包队为了赶进度、抢效率、省劳力，不懂得综合利用钢筋，统筹下料的方法，如：a、钢筋的下料，钢筋工为了图省事，经常将长度相差不大的钢筋，按长度较短的下料，造成大料小用，小料无用的浪费局面。

b、在钢筋的绑扎中，由于操作人员不懂施工规范，对钢筋的搭接倍数、加密区等技术要求一知半解，总认为搭接倍数长了更保险，加密区钢筋绑多了才安全，因此随意将钢筋加密，使数量不准，造成不必要的误差损失，这两类情况在施工中时常出现。

4．现场签证不够全面，存在漏签、少签现象，造成钢筋量增加后没有签证，使得结算数据不准确。

5．由于工地管理人员失职，管理不善，也存在钢筋时常丢失的现象发生，造成数量短缺的差额。

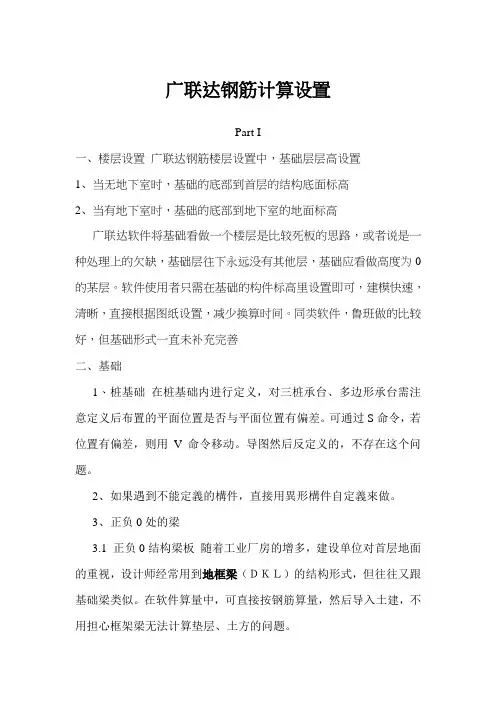

广联达钢筋计算设置Part I一、楼层设置广联达钢筋楼层设置中，基础层层高设置1、当无地下室时，基础的底部到首层的结构底面标高2、当有地下室时，基础的底部到地下室的地面标高广联达软件将基础看做一个楼层是比较死板的思路，或者说是一种处理上的欠缺，基础层往下永远没有其他层，基础应看做高度为0的某层。

软件使用者只需在基础的构件标高里设置即可，建模快速，清晰，直接根据图纸设置，减少换算时间。

同类软件，鲁班做的比较好，但基础形式一直未补充完善二、基础1、桩基础在桩基础内进行定义，对三桩承台、多边形承台需注意定义后布置的平面位置是否与平面位置有偏差。

可通过S命令，若位置有偏差，则用V命令移动。

导图然后反定义的，不存在这个问题。

2、如果遇到不能定義的構件，直接用異形構件自定義來做。

3、正负0处的梁3.1 正负0结构梁板随着工业厂房的增多，建设单位对首层地面的重视，设计师经常用到地框梁（ＤＫＬ）的结构形式，但往往又跟基础梁类似。

在软件算量中，可直接按钢筋算量，然后导入土建，不用担心框架梁无法计算垫层、土方的问题。

4、阀板基础阀板基础通常为一块整板，在阀板钢筋的布置过程中，需定义阀板底部筋、中部筋、面筋。

双层双向钢筋可以分别XY方向布置底面筋或用自动布筋（阀板主筋）。

阀板负筋是指单独的上部负筋。

设计通常要求，承台无面筋时，阀板面筋贯通，阀板滴筋断开锚固入承台内一个LA或者设计指定的长度。

因此应联合阀板、承台进行计算设置或属性设置。

5、广联达梁式配筋因为是软件默认是有坡度的，故而90度承台需进入承台里面设置节点，将10*D，修改为0.6、有地下室，但基础不在同一层的情况，可以分层建模7、承台底筋弯起百分比承台计算参数设置上部、下部项用,比如10*d+（h-10*d）/3，但对于环箍计算可能有误。

故计算后再结合本法则8、承台标高承台标高先按多数标高建立，然后修改少数标高。

三、框架柱1、绘制不在轴线交点处的柱先选择“点”，然后用Shift+左键，进行偏移.或者通过单、多偏移来实现；也可通过查改标注来实现。

工程准备工作：1、在新建工程前先分析图纸仔细阅读结构设计总说明。

2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。

软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入。

2、按照图纸结构设计总说明选取计算规则其他选项不变。

第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入。

檐高为室外地坪到女儿墙底的高度值。

第三步编制信息1、根据实际情况填写相应的内容。

第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6.5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。

第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。

包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。

图纸没有特殊说明预算过程中不必调整。

三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。

B、基础上面一层从基础层顶到该层的结构顶板顶标高。

C、中间层从层底的结构板顶到本层上部的板顶。

2、修改板的厚度基础层板厚为筏板厚度。

3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。

B、根据结构设计说明修改构件的保护层厚度。

四、轴网的定义1、查看一层平面根据一层平面图建立轴网。

2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能。

3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。

五、柱构件的定义和绘制1、按照图纸定义柱子的构件名称。

钢筋部10月份常见问题总结目录钢筋部10月份常见问题总结 (1)墙柱部分 (4)1【问题描述】：柱子的其他钢筋中输入了节点区箍筋，但是最后没有出量？ (4)2【问题描述】在板和墙相交的地方设置两道水平加强筋，不知道在软件里边可不可以直接处理。
