(完整版)冷冲模毕业设计论文

摘要模具生产的工艺水平及科技含量的高低，已成为衡量一个国家科技与产品制造水平的重要标志，它在很大程度上决定着产品的质量、效益、新产品的开发能力，决定着一个国家制造业的国际竞争力。

当今社会的进步和发展，使原有的商品已经不能满足人们对物质的需求，然而有些商品的制造必须依靠模具才能够生产加工出来。

因此，模具的发展与人们的生活关系越来越紧密。

我们利用模具加工各种的工件，以便来满足人们的需要，模具的发展给我们带来了新的生活，新的时代。

因此这次我们的毕业设计要求设计一个模具以便检验自己所学模具有关方面的知识是否牢固。

由于产品的材料和工艺特性不同，生产用的设备也各异，模具种类繁多，但用的最为广泛的大约有以下几种：冷冲压模、塑料成型模、锻造模、精密铸造模、粉末冶金模、橡胶成型模、玻璃成型模、窑业制品模、食品糖果模、建材用模等。

其中以冷冲压模、塑料模的技术要求和复杂程度较高。

在这次设计中根据所给题目的要求，我首先对冲压件进行了分析，分析该零件的尺寸精度得出用一般精度的模具即可满足零件精度的要求，再从零件的形状、尺寸标注及生产批量等情况看，选择了冲孔落料的方案。

根据对零件的综合分析，在本人这次设计中我设计的模具是倒装冲孔落料复合模，主要介绍的是模具的冲孔落料，冲压生产中应用最广泛的工序之一。

由于材料和厚度的原因，我采用的加工方法为：采用复合工序冲孔落料模进行加工。

关键词：垫片冲压件冲孔落料复合模目录一、工件的工艺性分析 (1)（一）冲压件的工艺性分析 (1)（二）冲裁工艺方案的确定 (1)二、主要数据的计算 (2)（一）排样方案的确定及计算 (2)（二）冲压力的计算 (4)（三）模具压力中心的确定 (6)（四）模具刃口及公差的计算 (7)三、模具结构及模具零件的设计 (9)（一）模具类型的选择 (9)（二）定位方式的选择 (10)（三）卸料装置与推件装置的选取 (10)（四）导向方式的选择 (11)（五）工作零件的设计 (12)四、闭合高度的计算 (17)五、模具总装图 (18)六、模具材料的选择 (18)七、结论 (19)八、参考文献 (19)垫片倒装复合模设计一、工件的工艺性分析零件简图：如图1.1所示工件名称：垫片生产批量：大批量材料：45钢板厚度：5（一）冲压件的工艺性分析冲压件的工艺性是指冲压件对冲压工艺的适应性。

荆块冷冲模毕业设计摘要本文档将介绍荆块冷冲模的毕业设计。

首先，将对荆块冷冲模的工作原理进行详细解释。

然后，将介绍设计方案的背景和目标，并讨论设计过程中遇到的挑战和解决方法。

最后，将给出该设计的实施计划和预期成果。

1. 荆块冷冲模简介荆块冷冲模是一种用于制造金属薄板工件的冲压模具。

其主要特点是采用冷冲工艺，即在常温下进行冲压成形，避免了热冲工艺中可能导致的材料退火和变形问题。

该模具适用于生产大批量复杂形状的金属工件，具有高效、精准和可靠的特点。

2. 设计背景与目标荆块冷冲模毕业设计的背景是金属工件生产行业的发展需求。

随着制造业的自动化和智能化发展，对精密工件的需求日益增加。

同时，传统的热冲工艺存在工艺复杂、成本高和环境污染等问题。

因此，开发一种高效、精准、环保的荆块冷冲模成为刻不容缓的任务。

本设计的目标是设计一种能够满足大批量金属工件生产需求的荆块冷冲模。

该模具需要具备以下特点： - 快速冲压速度，以提高生产效率- 精准的冲压成形，以确保工件质量 - 可靠的模具寿命，以降低维护成本 - 环保的设计，以减少对环境的影响3. 设计过程与挑战在设计荆块冷冲模的过程中，我们遇到了如下挑战：3.1. 材料选择与工艺优化冷冲工艺对模具材料的要求非常高，需要具备良好的耐磨性和韧性。

我们在选择材料时，进行了大量的实验和分析，并结合工艺的特点进行优化。

最终确定了一种合适的模具材料。

3.2. 结构设计与强度分析荆块冷冲模的结构需要满足工艺要求并保证足够的强度。

我们在设计过程中，采用了计算机辅助设计软件进行模拟和强度分析，以确保模具的设计是符合要求的。

3.3. 冷冲成形模拟与优化冷冲成形模拟是验证设计方案的重要步骤。

我们采用有限元分析方法进行冷冲成形模拟，并通过优化设计参数，提高了冲压成形的效率和精度。

3.4. 模具制造与试验验证最后，我们根据设计结果制造了荆块冷冲模，并进行了试验验证。

通过试验，我们验证了设计的可行性，并对模具的性能进行了评估和改进。

模具设计说明书前言随着人们的生活水平提高，产品不断的更新，利用模具来制造产品的厂家不断的增多，使得模具技术不断的发展。

本次冷冲模模具设计是为我们在学完基础理论课、技术基础课和专业课的基础上，所设置的一个重要的实践性教学环节。

其目的是：综合运用本专业所学课程的理论和生产实践知识，进行一次冷冲模模具设计工作的实践练习，从而培养和提高学生独立工作的能力。

巩固与扩充“冷冲模模具设计”等课程所学的内容，掌握冷冲模模具设计的方法和步骤。

掌握冷冲模模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。

本套模具设计结合了机械制图，CAD公差配合，机械设计，机械制造技术模具工艺学，Pro/E等专业课，讲述了冷冲模具结构设计的步骤，详细介绍了一套冷冲模具设计的全部过程。

由于设计时间仓促，加之本人设计水平有限，缺点和错误在所难免，请各位老师批评指正。

设计签名欧阳晋华2008.11目录零件的冲裁工艺分析………………………………………………(一) （1）材料分析（2）工件结构形状分析（3）尺寸精度分析拟定零件的冲压工艺方案及模具结构…………………………… (二) 排样、裁板……………………………………………………………(三) 计算工序压力、选用压力机及确定压力中心………………………(四) 冲模刃口尺寸及公差的计算……………………………………… (五) （1）落料凸、凹模尺寸及公差计算（2）冲孔凸、凹模尺寸及公差计算确定各个主要零件的结构尺寸…………………………………… (六) ﹙1﹚凹模板外形尺寸的确定的确定﹙2﹚凸模长度的L1设计并绘制总图、选取标准件…………………………………… (七) 校核压力机的选择……………………………………………… (八) 绘制部分非标零件图……………………………………………… (九) ﹙1﹚绘制部分非标准零件图﹙2﹚编写零件加工工艺结束语和参考文献…………………………………………… (十)摘要：冲压模具在实际工业生产中应用广泛。

摘要本次设计了一套冲孔、落料的模具。

经过查阅资料，首先要对零件进行工艺分析，经过工艺分析和对比，采用冲孔落料工序，通过冲裁力、顶件力、卸料力等计算，确定压力机的型号。

再分析对冲压件加工的模具适用类型选择所需设计的模具。

得出将设计的模具类型后将模具的各工作零部件设计过程表达出来。

在文档中第一部分，主要叙述了冲压模具的发展状况，说明了冲压模具的重要性与本次设计的意义，接着是对冲压件的工艺分析，完成了工艺方案的确定。

第二部分，最后对主要零部件的设计和标准件的选择，为本次设计模具的绘制和模具的成形提供依据，以及为装配图各尺寸提供依据。

通过前面的设计方案画出模具各零件图和装配图。

本次设计阐述了冲压倒装复合模的结构设计及工作过程。

本模具性能可靠，运行平稳，提高了产品质量和生产效率，降低劳动强度和生产成本。

关键字: 冲压凸模凹模模架凸凹模绪论模具工业作为一种新兴工业，它有节约原材料、节约能源、较高的生产效率，以及保证较高的加工精度等特点，在国民经济中越来越重要。

模具技术成为衡量一个国家制造水平的重要依据之一，其中冲载模具在模具工业中举足轻重的地位。

随着工业发展水平的不断提高，产品更新速度加快，对模具的要求越来越高。

尽管改革开放以来，模具工业有了较大发展，但无论是数量还是质量仍满足不了国内市场的需要，除少量标准件外购外，大部分工作量均需模具厂去完成。

加工企业管理的体制上的约束，造成模具制造周期长，不能适应市场要求。

二是设计和工艺技术落后，如模具CAD/CAM技术采用不普遍，加工设备数控化率低等，亦造成模具生产效率不高、周期长。

模具是现代加工行业中的基本工艺装备。

模具技术水平已成为衡量一个国家制造业水平的重要指标。

现代工业需要先进的模具设备和高技术人才。

前言模具是制造业的一种基本工艺装备，它的作用是控制和限制材料(固态或液态)流动，使之形成所需要的形体，用模具制造零件以其效率高，产品质量好，材料厂消耗低，生产成本低而广泛应用于制造业中。

冷冲模具毕业设计论文学生毕业设计（论文）题目：摩托车链条链板冲裁模具系部：机械工程系专业：模具设计与制造学号：2007102010439 姓名：董国栋指导老师：王毅民开题时刻：2010-3-11完成时刻：2010-4-10潇湘职业学院教务处制潇湘学院内容摘要摘要：本文对盖板冲压工艺对材料的技术要求和冲压件工艺结构进行了分析，确定了冲压件的工艺方案及模具形式。

而且对盖板复合冲裁模进行了相关数据的分析与运算, 依照分析结果选冲压件复合冲裁模具工艺，从而确定盖板复合冲裁模设计思路及方案，还对盖板冲裁模具的其它各方面的设计，最后在设计过程中运用Pro/E、Auto CAD软件进行冷冲压冲裁模结构设计与运算并绘制出模具总装图以及部分非标准零件图形。

从而得出完整的理论设计结果,为今后工程设计打下了基础。

关键词：穿线板复合冲裁模，冷冲压冲裁模，设计, 凸模,凹模。

Contents summaryTake off to want:This text to the technique request that wears the line plank to hurtle to press a craft to the material with hurtled to press a craft structure to carry on analysis, make sure to hurtle the craft project and molding tool form of press the piece.And to the analysis and calculation that wore the line plank compound to hurtle to cut a mold to carry on a related data, choose to hurtle to press a compound to hurtle to cut the molding tool craft according to the analysis result, make sure thus wearing the line plank compound hurtles to cut the mold design way of thinking and project, returning to the design that wears the line plank to hurtle other everyone's noodles of cut the molding tool, end the usage Pro/E,the software of Auto CAD carries on during the period of design cold hurtle to press to hurtle to cut the mold structure design and calculation to draw a molding tool to always pack not- standard spare parts sketch of the diagram and part also.Get the theories design result of the integrity thus, will beat to descend foundation from now on for the engineering design.Keyword:Wear the line plank compound hurtles to cut a mold, cold hurtle to press to hurtle to cut a mold, design, convex mold, cave mold名目一、冲裁件工艺分析与相关要求 (5)1、材料 (5)2、结构形状 (5)3、尺寸精度 (5)二、确定工艺方案及模具形式 (5)三、模具工艺运算 (5)1、排样 (5)2、材料利用率的运算 (6)3、运算总冲压力 (6)4、运算压力中心 (7)5、凸凹模工作部分尺寸 (7)①确定凸，凹模间隙以及制造公差 (7)②确定凸，凹模工作部分尺寸 (7)6、凸模、凹模、凸凹模的结构设计 (8)7、冲压闭合高度运算 (8)8、压力机的选用 (9)四、绘制总装图选取标准件 (9)1、模架的选择 (9)2、导柱导套的选择 (9)3、紧固件的选择 (9)4、弹性元件的选择 (9)5、总装图 (9)五、绘制要紧零件图 (11)六、模具的装配要求 (14)七、要紧零件的加工 (15)八、参考文献 (17)前言模具是现代工业生产中重要的工艺装配，它在各种生产行业，专门是冲压和塑料成形加工中，应用极为广泛。

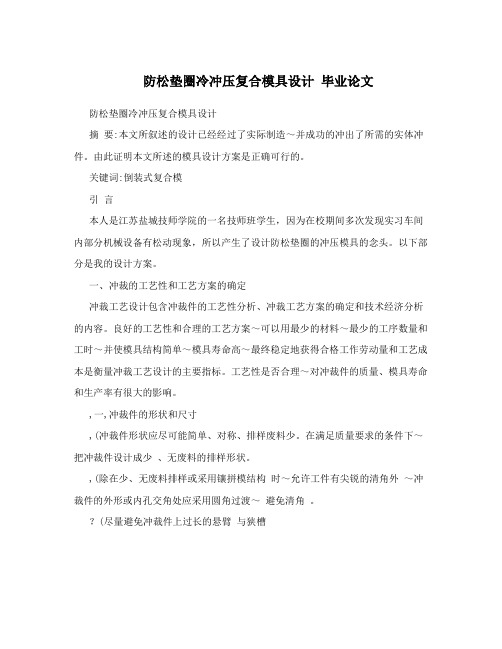

防松垫圈冷冲压复合模具设计毕业论文防松垫圈冷冲压复合模具设计摘要:本文所叙述的设计已经经过了实际制造～并成功的冲出了所需的实体冲件。

由此证明本文所述的模具设计方案是正确可行的。

关键词:倒装式复合模引言本人是江苏盐城技师学院的一名技师班学生，因为在校期间多次发现实习车间内部分机械设备有松动现象，所以产生了设计防松垫圈的冲压模具的念头。

以下部分是我的设计方案。

一、冲裁的工艺性和工艺方案的确定冲裁工艺设计包含冲裁件的工艺性分析、冲裁工艺方案的确定和技术经济分析的内容。

良好的工艺性和合理的工艺方案～可以用最少的材料～最少的工序数量和工时～并使模具结构简单～模具寿命高～最终稳定地获得合格工作劳动量和工艺成本是衡量冲裁工艺设计的主要指标。

工艺性是否合理～对冲裁件的质量、模具寿命和生产率有很大的影响。

,一,冲裁件的形状和尺寸,(冲裁件形状应尽可能简单、对称、排样废料少。

在满足质量要求的条件下～把冲裁件设计成少、无废料的排样形状。

,(除在少、无废料排样或采用镶拼模结构时～允许工件有尖锐的清角外～冲裁件的外形或内孔交角处应采用圆角过渡～避免清角。

？(尽量避免冲裁件上过长的悬臂与狭槽,(冲裁件孔与孔之间、孔与零件边缘之间的壁厚～因受模具强度和零件质量的限制～其值不能太小。

一般要求 c?1.5t～c′?t。

若在弯曲或拉深件上冲孔～冲孔位置与件壁间距应满足图示尺寸。

5(冲裁件的孔径因受冲孔凸模强度和刚度的限制～不宜太小～否则容易折断和压弯。

冲孔最小尺寸取决于材料的机械性能、凸模强度和模具结构。

,二)冲裁件的尺寸精度和表面粗糙度要求冲裁件的精度要求～应在经济精度范围以内～对于普通冲裁件～其经济精度不高于 IT12级～冲孔件比落料件高一级。

(三)冲裁件的尺寸基准冲裁件的尺寸基准应尽可能和制模时的定位基准重合～以避免产生基准不重合误差。

孔位尺寸基准应尽量选择在冲裁过程中始终不参加变形的面或线上～切不要与参加变形的部位联系起来。

前言本设计主要分为两部分，一部分是对拉线护架进行冲压工艺分析与计算，一部分是对拉线护架进行模具设计。

首先，先对零件进行工艺分析与计算，其中包含工艺分析与设计方案的确定，确定排样，计算冲裁力与选择冲压设备。

零件比较特殊，需要四副模具。

其次，对拉线护架进行模具设计，其中主要是模具主要零部件的设计与计算与模具的装配。

在进行模具设计时，根据零件的形状并结合手册循序渐进的进行模具设计。

这次模具设计是对以前所学知识的一次实践。

由于我没有实践经验所以很多东西都要依靠手册。

包括数据的选取和工艺性的确定。

模具设计包括模具工作零件、定位零件、卸料及推件零件、导向零件和连接固定零件的设计。

在设计时要使用到AUTOCAD2000和Pro/ENGINEER，这些计算机辅助设计软件对于提高设计的速度和质量很有帮助，这也是当今模具行业发展的选择。

在近三个月的设计中，为了更好地完成任务，期间还到工厂进行了现场观摩，参观了冲压模具的生产加工过程，这加强了我的感性认识，更有利于我完成模具设计，并得到厂内张工程师和各位技术人员的指导和协助。

对于本次毕业设计，应该要达到以下目的：综合运用本专业所学的理论与生产实际知识，进行一次冷冲压模设计的实际训练，从而提高我们的独立工作能力。

巩固复习三年以来所学的各门学科的知识，以致能融会贯通，进一步了解从模具设计到模具制造的整个工艺流程。

掌握模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。

感谢孔凡国老师对我的关怀和指导，感谢同学们的帮助。

我这次设计的完成得益于老师的悉心指导和与同学们的交流。

由于本人水平有限，缺乏实践经验，所以在设计中难免产生不足和错误，请各位老师指正。

绪论模具行业的发展现状及市场前景现代模具工业有“不衰亡工业”之称。

世界模具市场总体上供不应求，市场需求量维持在700亿至850亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。

近几年，我国模具产业总产值保持15%的年增长率（据不完全统计，2005年国内模具进口总值达到700多亿，同时，有近250个亿的出口），到2007年模具产值预计为700亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2006年的2亿美元左右。

山西机电职业技术学院毕业设计（论文）2013级模具设计与制造题目：支架板冲压模具设计与制造毕业时间：2013 -07学生姓名：朱强指导教师：董海涛班级：模具10192010年3月22日摘要模具属于精密机械产品，它主要由机械零件和机构组成，如成形工作零件、导向零件、支承零件、定位零件及送料机构、抽芯机构、推出机构等。

模具与相应的成形设备（如冲床、塑料注射机、压铸机等）配套使用时，可直接改变金属或非金属材料的形状、尺寸、相对位置和性能，使之成形为合格的制件。

模具设计是模具制造的基础，合理正确的设计是正确制造模具的保证；模具制造技术的发展对提高模具质量、精度以及缩短制造模具的周期具有重要的意义；模具的质量、使用寿命、制造精度及合格率在很大程度上取决于制造模具的材料及热处理工艺；模具成本直接关系到制件的成本以及模具生产企业的经济效益；模具工作零件的精度决定制件的精度；模具的寿命又与模具材料及热处理、模具结构以及所加工制作材料等诸多因素有关；模具的安装与使用直接关系到模具的使用性能及安全；而模具的标准化是模具设计与制造的基础，对大规模、专业化生产模具具有极重要的作用，模具标准化程度的高低是模具工业发展水平的标志。

本次设计绘图采用CAD进行，CAD为计算机辅助制图工具，是一款专业机械平面制图软件，具有很强的图象处理功能。

关键词：模具设计，排样，冷冲模ABSTRACTThe mold belongs to the precision machinery product, it mainly is composed by the machine parts and the organization, like the formed work components, the guidance components, the supporting components, the localization components and the feed mechanism, pull out when the core organization, promotes the organization and so on the mold and the corresponding complete installation (for example punch press, plastic injection machine, compression casting machine and so on) the necessary use, may directly change the metal or the nonmetallic material shape, the size, the relative position and the performance, causes it forming for the qualified work-piece .mold design is the foundation which the mold makes, the reasonable correct design is correctly makes the mold the guarantee; The mold manufacture technology development to improves the mold quality, the precision as well as reduces makes mold the cycle to have the vital significance; The mold quality, the service life, the manufacture precision and the qualified rate are decided in the very great degree to makes the mold the material and the heat treatment craft; The mold cost directly relates thework-piece the cost as well as the mold production enterprise's economic efficiency; The mold work components precision decides the work-piece the precision; The mold life with the mold material and the heat treatment, the mold structure as well as processes the manufacture material related and so on many factors; The mold installment and the use directly relates the mold the operational performance and the security; But the mold standardization is the mold design and the manufacture foundation, to large-scale, the specialized production mold has the extremely vital role, the mold standardization degree height is the mold industrial development level symbolThis design cartography uses CAD to carry on, CAD is the computer auxiliary charting tool, is section specialty mechanical plane charting software, has the very strong imagery processing functionKEY WORD: The mold design, Row of type，Cold ramming目录前言 (5)冷冲压的概述 (12)冲压工艺的特点及应用 (12)模具设计的主要内容 (13)§1.1 零件简图 (15)§1.2冲压件工艺性分析 (15)§1.3冲压工艺方案的确定 (16)§1.4主要设计计算 (17)§1.5模具的主要零部件的结构与尺寸 (29)§1.6 模具总体设计 (34)总结 (38)致谢 (39)参考文献 (40)前言当前，我国工业生产的特点是产品品种多、更新快和市场竞争激烈。

冷冲压模具工艺设计毕业论文目录1绪论 (3)2冲裁件的结构工艺性分析 (4)3冲压工艺方案确定 (6)3.1冲裁工艺方案的确定 (6)3.1.1冲裁工艺方法的选择 (6)3.1.2冲裁顺序的安排 (7)3.2片状传动件毛坯总体结构设计 (8)3.2.1送料方式的确定 (8)3.2.2定位方式的选择 (8)3.2.3卸料方式的选择 (8)3.2.4导向方式的选择 (9)4排样及材料利用率的确定 (10)4.1排样、计算条料宽度及步距地确定 (10)4.1.1搭边值的确定 (10)4.1.2条料宽度的确定 (11)4.1.3排样 (11)4.1.4材料的利用率的计算 (12)5冲裁力相关计算 (14)5.1 计算冲裁力相关公式 (14)5.2冲裁力、卸料力、推件力和总冲压力 (15)5.2.1计算冲裁力 (15)5.2.2计算卸料力 (16)5.2.3计算推料力 (17)5.2.4计算总冲裁力 (17)6压力中心的计算 (19)7凸凹模刃口尺寸计算 (21)7.1冲裁间隙 (21)7.2刃口计算方式 (23)7.2.1刃口尺寸计算的基本原则 (23)7.2.2对落料的刃口尺寸进行计算 (24)7.2.3 对冲孔的刃口尺寸进行计算 (25)7.3 冲裁刃口高度 (26)8固定板、垫板的设计 (27)8. 1 凸模固定板的设计 (27)8. 2 凸凹模固定板的设计 (27)8.3 垫板的设计 (27)9固定板、垫板的加工工艺 (28)9.1 凸凹模固定板的加工工艺 (28)9.1.1 凸凹模固定板的工艺分析 (28)9.1.2 加工方法及工艺方案比较 (29)9.1.3 有关工艺装备的准备 (29)9.1.4 加工路线的拟定 (31)9.1.5 工艺过程的制定 (32)9.2 凸模固定板的加工工艺 (32)9.2.1 凸模固定板的工艺性分析 (32)9.2.2 加工方案及工艺方案比较 (33)9.2.3 有关工艺装备的准备 (34)9.2.4 加工路线的拟定 (35)9.2.5 工艺过程的制定 (36)9.3 垫板的加工工艺 (36)9.3.1 加工方法及工艺方案比较 (38)9.3.2 有关工艺装备的准备 (38)9.3.3 加工路线的拟定 (40)9.3.4 工艺过程的制定 (40)10压力机的选择 (42)11模具总装图 (43)总结 (44)致谢 (45)参考文献 (46)附录 (47)1 绪论在现代化生产中，模具工业是国民经济发展的重要基础工业之一，模具在机械、电子、航空、航天、兵器、汽车、电器、仪表、轻工、农业、机械及日常生活用品的生产中，已占有十分重要的地位，在产品竞争和产品不断更新的年代，要使产品不断降低成本并具有价格优势，采用模具成形技术来制造产品是非常重要的途径之一。

辽阳信息职业技术学院毕业设计（论文）设计题目：冷冲压模具与制造专业名称：计算机辅助设计与制造班级名称：计辅092学生姓名：董瀚泽第一章镶片冷冲压模具设计任务1.1、零件设计任务零件简图：如图1 所示生产批量：小批量材料：Q235材料厚度：0.5mm未标注尺寸按照IT10级处理, 未注圆角R2.（图1）1.2、分析比较和确定工艺方案(一)加工方案的分析.由零件图可知，该零件包含冲孔和落料两个工序。

形状较为规则，尺寸较小，精度要求IT10。

材料低硬度，强度极限为40MPa.根据镶片（如图1）包括冲孔、落料两道冲压工序。

模具形状较为规则即可以在一个工位完成所有工序。

可采用以下两种方案可采用以下几个方案：（1）方案一（级进模）夹头镶片包括冲孔、落料两道冲压工序在内。

形状较为规则，尺寸较小，精度要求IT10。

可采用级进模。

（2）方案二（倒装复合模）将冲孔、落料两道冲压工序用一副模具直接完成冲孔、落料两道工序。

采用冲孔、落料倒装复合模（弹性卸料）。

模具结构参看所附装配图。

（3）方案三（正装复合模）正装复合模方案完成工序和倒装复合模完成的工序一样。

凸凹模在上模。

弹性卸料板卸料。

方案比较：方案一：采用级进模，安全性好，，但是考虑到级进模结构复杂，工件精度加工精度不高,对称度和位移误差较大,以及加工难度较大，装配位置精度要求高，按照实际生产，级进模成本也高。

方案二：倒装复合模，冲孔废料由下模漏出，工件落在下模表面，需要及时清理。

安全性相对较低。

但工件精度较高,同轴度,对称度及位置度误差较小,生产效率较高,对材料要求不严,可用边角料.方案三：正装复合模，冲孔废料和工件都落在下模表面，安全性更差。

综合以上两个方案分析比较结果说明，本零件采用第二方案最为合适。

（二）模具结构型式的选择确定冲压工艺方案后，应通过分析比较，选择合理的模具结构型式，使其尽量满足以下要求：（1）能冲出符合技术要求的工件；（2）能提高生产率；（3）模具制造和维修方便；（4）模具有足够的寿命；（5）模具易于安装调整，且操作方便、安全。

目录摘要……………………………………………………………………………………..第一部分一.冲裁模的机理……………………………………………………………………….第二部分一.冲裁件的工作分析……………………………………………………………………二.确定合理的冲裁方案………………………………………………………………….三.进行工艺计算………………………………………………………………………….（一）计算毛坯尺寸………………………………………………………………（二）排样及排样图………………………………………………………………（三）确定凸、凹模间隙，计算凸、凹模刃口尺寸……………………………（四）计算冲裁力，确定压力中心………………………………………………四.确定各主要零件的结构尺寸………………………………………………………….（一）落料凹模的结构尺寸………………………………………………………（二）凸凹模的结构尺寸…………………………………………………………（三）冲孔凸模的结构尺寸………………………………………………………（四）凸凹模固定板的结构尺寸………………………………………………….（五）冲孔凸模的结构尺寸……………………………………………………….（六）卸料板的结构尺寸………………………………………………………….（七）卸料块的结构尺寸…………………………………………………………. 五.模具的总体设计……………………………………………………………………….（一）工作零件的设计……………………………………………………………（二）定位零件的设计……………………………………………………………（三）退料零件的设计……………………………………………………………（四）模架零件的设计……………………………………………………………六.模具图样设计………………………………………………………………………….(一)绘制模具总装配图……………………………………………………………(二)编写工艺过程卡………………………………………………………………七.选择冲压设备…………………………………………………………………………..八.模具装备与调试………………………………………………………………………..九.结论…………………………………………………………………………………….十.致谢词…………………………………………………………………………………. 十一.参考文献…………………………………………………………………………….气筒垫片冲裁模作者:周兴盛「摘要」冲裁是利用模具使板料产生分离的冲压工序,它包括落料、冲孔、切口、切边、部切、修整、精密冲裁等。

垫板冲压模具设计摘 要：本设计为一垫板的冷冲压模具设计，根据设计零件的尺寸、材料、批量生产等要求，首先分析零件的工艺性，确定冲裁工艺方案及模具结构方案，然后通过工艺设计计算，确定排样和裁板，计算冲压力和压力中心，初选压力机，计算凸、凹模刃口尺寸和公差，最后设计选用零、部件，对压力机进行校核，绘制模具总装草图，以及对模具主要零件的加工工艺规程进行编制。

其中在结构设计中，主要对凸模、凹模、凸凹模、定位零件、卸料与出件装置、模架、冲压设备、紧固件等进行了设计，对于部分零部件选用的是标准件，就没深入设计，并且在结构设计的同时，对部分零部件进行了加工工艺分析，最终才完成这篇毕业设计。

关键词：模具；冲裁件；凸模；凹模；凸凹模；Abstract: The design for a plate of cold stamping die design, according to the size of the design components, materials, mass production, etc., the first part of the process of analysis to determine the blanking process planning and die structure of the program, and then through the process design calculations, determine the nesting and cutting board, calculate the pressure and pressure washed centers, primary presses, computing convex and concave Die Cutting Edge dimensions and tolerances, the final design selection of parts and components, to press for checking, drawing die assembly drawings, as well as Mold processing technology of the main parts to the preparation procedures. In which the structural design, primarily to the punch and die, punch anddie, positioning parts, unloading and out of pieces of equipment, mold, pressing equipment, fasteners, etc. designed, for the selection of some components arestandard parts , there is no in-depth design, and structural design, while some partsfor the processing process analysis and ultimately to complete this graduation project.Key words: mold; stamping parts; punch; die; punch and die;1 前言冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

1绪论目前，我国冲压技术与工业发达国家相比还相当的落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达的国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与工业发达国家的模具相比差距相当大1.1国内模具的现状和发展趋势1.1.1国内模具的现状在国民经济快速发展的拉动和国家产业政策的正确引导下，我国模具工业发展很快，部分企业享受增值税先征后返政策极大地促发了行业的发展积极性，使得“十五”期间成为我国模具行业发展进入佳境的时期。

从三年多的发展情况来看，我国模具市场总态势是产需两旺。

与此同时，行业综合水平落后的面貌仍未得到根本改变，一些深层次的问题尚待进一步解决。

“十五”头三年，我国模具行业产值年均增长率为17.1%，2003年全国模具总产值已达450亿元以上，“十五”规划预定的2005年目标有些可提前完成，有些能按时完成，但模具标准件使用覆盖率预计不能如期完成。

据不完全统计，全国目前共有生产模具的厂点约2万多家，其中一半以上是自产自用的。

同时，绝大部分都是小型企业，近年来，模具行业结构调整和体制改革步伐加快，主要表现为：大型、精密、复杂、长寿命等中高档模具及模具标准件发展速度快于一般模具产品；塑料模和压铸模比例增大；专业模具厂数量增加较快，其能力提高显著；“三资”及私营企业发展迅速，尤其是“三资”企业目前已成为行业的主力军；股份制改造步伐加快等等。

从地区分布来说，以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区，南方的发展快于北方。

目前发展最快、模具生产最为集中的省份是广东和浙江，这两个省的模具产值已占全国总量的六成以上。

江苏、上海、山东、安徽等地目前发展态势也很好。

我国模具年生产总量虽然已位居世界第三。

但设计制造水平在总体上要比工业发达国家落后许多。

其差距主要表现在下列六方面：1）国内自配率不足80%。

其中中低档模具供过于求，中高档模具自配率不足60%。

目录1、冲裁件工艺分析2、确定工艺方案及模具结构形式3、模具设计计算1）排样2）计算总压力中心3）确定压力中心4）材料利用率5）冲模刃口及公差的计算4、确定各主要零件的结构尺寸1）凹模外形尺寸的确定2）凹模长度L的确定3）根据凸凹模尺寸选取模架4）冲模闭合高度的计算5、选用压力机的选取零件名称：支板材料：20#t=0.8如图1-1图1-1一、冲裁件工艺分析冲裁件为20号钢是优质碳素钢，具有良好的冲压性能。

冲裁件结构形状简单，但外形有尖锐清度，为了提高模具寿命建议将所有90°清角改为R0.5的圆角。

二、确定工艺方案及模具结构形式为保证孔位精度和较高的生产率，根据材料厚度，采用导正钉定位，刚性卸料装置，自然漏料结构方式的连续冲裁模结构形式。

三、模具实际计算1、排样（计算条料宽度及确定步距）查表确定塔边值。

根据零件形状，两工件间按自动送料取塔边值b=2mm，侧边取塔边值a=3mm。

（查《模具设计》表2-8、2-9取值）连续模进料步距为：23.5mm条料宽度B=58-0.4mm画排样，如图1-2图1-22、计算总冲压力由于冲裁采用刚性卸料装置和自然漏料方式，故总的冲压力为：P0=P+P推P=P落+P冲式中P——总的冲裁力P推——推件力P落——落料时的冲裁力P冲——冲孔时的冲裁力计算冲裁力：P落=KLtτ（查表K=1.3 τ=350MPa）=1.3×145.87×0.8×350×2/1000=106.1 (KN)P冲=KLtτ=1.3×23.55×0.8×350×2/1000=17.1 (KN)计算推件力：P推=nK1P (取n=5 查表k1=0.055)P推=0.055×(106.1+17.1)×5=33.5(KN)3、确定压力中心见图1-3根据图形分析，因为两面排样的关系落料冲裁和冲孔冲裁是相互对称的，所以落料冲裁的中心在O1上，冲孔冲裁的中心在O2上。
