第十五章《电功和电热》单元测试(苏科版初三下) (7)

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.电饭锅的发热板装在底部C.与空调器相连的导线很粗D.电脑的主机中安装微型风扇2.电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A.电视机B.电饭锅C.电冰箱D.电风扇3.以下家用电器中利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电风扇4.下列电器中，利用电流热效应来工作的是（）A.电冰箱B.洗衣机C.电视机D.电饭锅5.发现有人触电时，正确的做法是（）A.立即打电话报警B.立即用手直接去拉触电人C.立即用干燥的木棍把电线从触电的人身上挑开D.立即远离触电的人6.发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线7.如图所示的实例中，符合安全用电要求的是（）A.多个大功率用电器同时使用一个插线板B.在高压线下钓鱼C.金属外壳家用电器没有接地D.使用试电笔时手要接触笔尾金属体8.关于家庭用电及安全常识。

下列说法正确的是（）A.低于220 V的电压对人体是安全的B.家庭电路中，各用电器都是串联在电路中的C.控制用电器的开关应该接在该用电器和零线之间D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.下列物理量的单位是“千瓦时”的是（）A.电能B.电压C.电功率D.电流10.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能二、填空题（共5小题）11.生活中常用的微波炉是用________来加热食品的，电烤炉是利用电流的________效应来取暖的。

12.用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的________效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的________效应。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

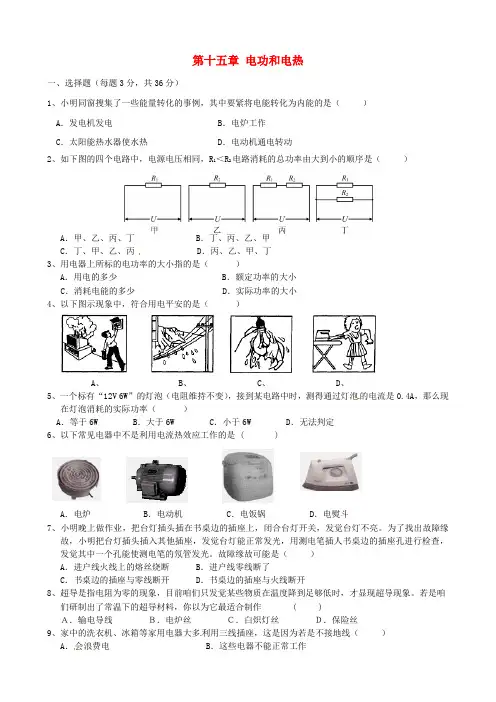

第十五章电功和电热一、选择题（每题3分，共36分）1、小明同窗搜集了一些能量转化的事例，其中要紧将电能转化为内能的是（）A．发电机发电B．电炉工作C．太阳能热水器使水热D．电动机通电转动2、如下图的四个电路中，电源电压相同，R1＜R2电路消耗的总功率由大到小的顺序是（）A．甲、乙、丙、丁 B．丁、丙、乙、甲C．丁、甲、乙、丙 D．丙、乙、甲、丁3、用电器上所标的电功率的大小指的是（）A．用电的多少B．额定功率的大小C．消耗电能的多少D．实际功率的大小4、以下图示现象中，符合用电平安的是（）A、 B、 C、 D、5、一个标有“12V 6W”的灯泡（电阻维持不变），接到某电路中时，测得通过灯泡的电流是0.4A，那么现在灯泡消耗的实际功率（）A．等于6W B．大于6W C．小于6W D．无法判定6、以下常见电器中不是利用电流热效应工作的是 ( )A．电炉 B．电动机 C．电饭锅 D．电熨斗7、小明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发觉台灯不亮。

为了找出故障缘故，小明把台灯插头插入其他插座，发觉台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发觉其中一个孔能使测电笔的氖管发光。

故障缘故可能是（）A．进户线火线上的熔丝烧断 B．进户线零线断了C．书桌边的插座与零线断开 D．书桌边的插座与火线断开8、超导是指电阻为零的现象，目前咱们只发觉某些物质在温度降到足够低时，才显现超导现象。

若是咱们研制出了常温下的超导材料，你以为它最适合制作 ( )Ａ．输电导线Ｂ．电炉丝Ｃ．白炽灯丝Ｄ．保险丝9、家中的洗衣机、冰箱等家用电器大多利用三线插座，这是因为若是不接地线（）A．会浪费电 B．这些电器不能正常工作C ．会缩短这些电器的利用寿命D ．人接触这些电器会有触电的可能10、如下图的电路R 0是必然值电阻，电源电压U 不变，当在a 、b 间接入灯L“6V4W”时，灯L 恰能正常发光，假设再在c 、d 间接入另一灯泡L ˊ“6V4W”，那么L （ ） A ．还能正常发光 B ．不能正常发光，较正常发光暗 C ．不能正常发光，较正常发光亮 D ．以上情形都有可能1一、如下图，当开关S 闭合后，发觉电灯L 不亮，用测电笔测试c 、d 两点时，氖管都发光，测试a 、b 两点时，只有a 点氖管发光，那么故障可能是（ ）A ．火线与零线短路B ．a 、d 之间某处断路C ．b 、c 之间某处断路D ．电灯的灯丝断了1二、小华预备参加玩具赛车竞赛，他运用如图所示的电路来挑选一只能量转换效率较高的电动机。

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.与空调器相连的导线很粗C.电饭锅的发热板装在底部D.电脑的主机中安装微型风扇2.如图所示的四种家用电器中，主要利用电流热效应工作的是（）A.电风扇B.计算器C.电视机D.电饭锅3.下列家用电器中，利用电流热效应工作的是（）A.电熨斗B.吸尘器C.榨汁机D.电视机4.发现电流磁效应的科学家是（）A.安培B.奥斯特C.库仑D.伏特5.下列做法，可能造成触电事故的是（）A.使用试电笔辨别火线或零线时，手接触笔尾金属体B.切断电源后，进行电路维修C.家用电器失火，立即用水扑灭D.放风筝时，远离高压电线6.人体发生触电事故，这主要是指（）A.人体带了电荷B.人体中有电流流过C.人体中通过的电流超过一定值D.人体上有电压7.我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

图中的各种做法中，符合安全原则的是（）A.在高压线附近放风筝B.用湿布擦拭亮着的台灯C.用湿手扳开关D.用绝缘棒挑开通电的裸导线8.关于安全用电，下列做法中正确的是（）A.用湿手拨动开关B.电线的绝缘皮破损后继续使用C.家庭电路中必须安装保险丝或空气开关D.带有三脚插头的洗衣机插在两孔插座上工作9.甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A.两电加热器均正常工作时，相同时间内乙消耗的电能较多B.两电加热器均正常工作时，甲的电阻小于乙的电阻C.将甲接入110 V的电路中，它的实际功率为550 WD.两电加热器串联后接在220 V的电路中，甲的实际功率较大10.关于电源和用电器，下列说法正确的是（）A.LED灯将电能转化成光能B.用蓄电池供电是将电能转化成化学能C.电扇将机械能转化成电能D.给充电宝充电是将化学能转化成电能二、填空题（共5小题）11.丹麦物理学家________发现了电流的磁效应，生产生活中的________（选填“电磁起重机、电动机”或“电饭煲”）就是利用这个原理工作的。

苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。

若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。

开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

九年级物理第十五章电功与电热单元检测一、填空题（12分）1．电能表是测量________的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h．2．小明同窗发觉他家的电能表上标有“2400imp/Kw·h”的字样，你明白它表示的含义吗？___________________________________3．把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝_________；若把它们串联在电路中时，导体Ａ的电功率P a和导体Ｂ的电功率P b之比P a∶P b＝_________。

4. 图中 A．B两点均为螺口灯泡的螺旋部份，当两开关都断开后、站在地上的人用手直接接触A点时，他___________触电，用手直接接触B点时，他_________触电（选填“会”或“不会”）。

5.如图所示的电路中，电源电压为6V，开关S断开时，电流表的示数为0.3A，开关S闭合时电流的示数为0.5A，则R2的阻值为______Ω，R1消耗的功率是______W，2秒种内整个电路消耗的电能是______J．6.灯L1标有“6V 6W”，灯L2标有“6V 3W”．把它们串联在电压为9V的电源上，灯L1的功率是_______W．★7．按照学过的电学知识和利用电压表能够测量出两处之间的距离。

如图所示，在乙处某施工工地接有一个“220V 100W”的灯泡。

测得甲处电源两极间电压是220伏，乙处灯泡两头电压是伏，输电用的铝导线每1米长的电阻为欧，由此可知，甲、乙两处间的距离是米。

(设灯丝电阻不随温度转变)二、选择题（本题共10小题，每题3分，共30分）1．小刚利用电能表测某家用电器的电功率．当电路中只有那个用电器工作时，测得在15分钟内，消耗电能千瓦时，那个用电器可能是（）A．空调器B．电冰箱C．电视机D．白炽灯2．有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情形是（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮3．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．L1、L2两灯均能正常发光B．L1、L2两灯均不能正常发光，但L2为较亮C．L1、L2两头均不能正常发光，但L1灯较亮D．把电源电压提高到24伏，L1、L2两灯都能正常发光4．一台电扇和一个电熨斗，若是使历时电流做功相同，电能转化为内能（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较5．在一个酷寒的冬季，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发烧，检查后发觉保险丝断了。

甲 乙+ +- _ 初中物理学习材料《第十五章 电功与电热》 单元测试填一填1．物理学中利用_______物理量来量度用电器消耗电能的多少，利用_______ 物理量来量度用电器消耗电能的快慢。

2．电功的常用单位还有度和kw ·h ，其换算关系为：1度= kw·h = J 。

3．电炉工作时通过的电流强度是2 A ，它两端电压是220 V ，在10 min 内产生的热量是J ，电流做功是 J 。

4．一个标有“220 V 、100 W ”的灯泡，正常发光时，1 min 产生 J 的热量，1度电可供它正常工作 h 。

5. 观察并回答下列问题。

（1）图1左所示仪表是 。

（2）图1右所示是该表在月初和月底两次示数，则用户在这段时间内用电_________kw ·h 。

6. 如图2所示电路中，小灯泡 L 标有“2.5 V, 1 W ”字样，电阻 R 为5Ω。

当开关S 闭合时，小灯泡恰好正常发光，则电源电压为 V ，小灯泡电阻为 Ω，电流表示数为 ＿＿＿＿＿＿A 。

7．电热壶的工作原理是利用了电流的________效应。

利用电热壶烧水时，将________能转化为_______能，使水烧开。

给手机 电池充电，这是将________能转化为_______能。

8. 每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS ”研究小组的同学进行了调查，了解到在正常工作时，25 W 的白炽灯与5 W 的电子节能灯、45 W 的白炽灯与9 W 的电子节能灯，60 W 的白炽灯与11 W 的加电费分别为______________元和_____________元，由此可见你将选择___________。

9. 松下M7型摄像机的随机蓄电池的容量是“2 Ah ”（“2 Ah ”的含义是：该蓄电池若以2 A 的电流放电，可放电1 h 。

），输出电压为12 V 。

第十五章 《电功和电热》单元测试卷（试卷满分：90分，测试时间：45分钟）一、选择题（共10小题，每小题2分，共2×10=20分） 1．电能表可测量下列物理量中的( )A. 电流B. 电压C. 电阻D. 电能 2．下列家用电器，主要利用电流热效应工作的是( ) A. 收音机 B. 电视机 C. 电风扇 D. 电饭锅3．计算电流通过电风扇产生的热量，下面公式选用正确的是( )A. UItB. t RU 2C. I 2RtD. 前面三个都可以4．下列数据中，最接近实际情况的是( )A ．普通家用照明灯的工作电流约为2AB ．家用手电筒的额定功率约为200WC ．一节新干电池的电压约为1.5VD ．电饭锅加热煮饭时的功率约为100W 5．下列关于生活用电的说法正确的是( ) A ．家庭电路中开关接在火线或零线上都可以 B ．当保险丝熔断后，可以用铜丝代替C ．使用测电笔时，手不要接触笔尾金属体，以免触电D ．发生触电事故时，应立即切断电源6．电炉中电阻丝通电一段时间变得很烫，连接电炉的导线不怎么热，主要因为( ) A ．通过导线的电流小于通过电阻丝的电流 B ．导线的绝缘皮隔热C ．导线散热比电阻丝快D ．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少 7．关于电功，下列说法中正确的是( ) A.用电器通电的时间越长，电流做的功一定越多 B.通过用电器的电流越大，电流做的功一定越多 C.用电器两端的电压越大，电流做的功一定越多 D.用电器消耗的电能越大，电流做的功一定越多8．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A.电流表示数变小B.灯泡L 亮度变亮C.电压表示数变大D.电路消耗的总功率变大9．现有“6V 3W ”的灯泡L 1和“6V 6W ”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化。

下列关于两只灯泡的说法正确的是( ) A ．串联后接到12V 电源的两端，两灯均能正常发光 B ．串联工作时，L1和L2两端的电压之比为1:2 C ．并联工作时，L1和L2中的电流之比为2:1 D ．并联工作时，L1和L2的功率之比为1:210．如图所示，电源电压4.5V ，定值电阻R 0为10Ω，滑动变阻器R 规格为“20Ω 2A ”，电流表和电压表量程分别选择“0～0.6A ”、“0～3V ”．闭合开关S ，电路正常丁作时，下列叙述正确的是( )A ．电流表示数最大值为0.6AB ．电压表示数范围为1V ～3VC ．滑动变阻器的功率可达0.5WD ．滑动变阻器阻值变化范围为5Ω～10Ω 二、填空题（共5小题，每空2分，共2×14=28分）11．在家庭电路中火线与零线之间的电压为 V ，生活中可以用 判断火线与零线．当家庭电路中电流超过一定限度时， 会自动熔断，保护电路．12．已知R 1、R 2串联接到电路中，在相同时间内消耗电能之比为3:5，则它们的电阻之比为 ；若将它们并联在该电路中，则通过它们的电流之比是 ，相同时间内电流做功之比为 .13． 小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为 ％．(c 水=4.2×103J/(kg ·℃)）14．某5W 的吸顶灯由10只相同的LED 小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则10只小灯珠的连接方式是 联。

苏教版九年级物理下册第十五章电功和电热章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。

两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。

下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电压的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大2、根据图中所示的两盏白炽灯的铭牌，可以知道（）A．无论两灯如何连接，甲灯一定比乙灯亮B．串联接在220V电源上，乙灯比甲灯要亮C．正常发光时，甲灯的电阻大于乙灯的电阻D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表5、下图所示的电路中，电源两端电压保持不变。

开关S闭合，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变小，R1消耗的电功率变大B．电压表的示数变大，R1消耗的电功率变小C．电流表的示数变大，R1消耗的电功率变小D．电流表的示数变小，R1消耗的电功率变大6、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。
