成都市某小区住宅水电施工组织设计一、项目背景小区是位于成都市区的一座住宅小区，总建筑面积为X平方米。
该小区由多栋住宅楼组成，包括地下车库楼层、地上住宅楼层和顶层。
二、项目目标1.确保住宅水电系统的正常运行和供电安全。
2.提供住宅居民的节能环保需求，提高居住舒适度和安全性。
3.保证工程质量和施工安全。
三、工作内容和组织结构1.水电设计师：负责进行整个住宅水电系统的设计，包括给水、排水、供电、照明、给排风等方面。
2.工程师：负责协助水电设计师进行施工图设计工作，配合其他施工工程。
3.施工队长：负责组织施工队伍，分配任务、协调工期和质量控制。
4.水电施工人员：负责具体的水电施工工作，按照设计要求进行安装和调试。
5.项目经理：负责整个水电施工项目的执行和进度控制，协调各方面资源。
四、工作流程1.方案确定：水电设计师根据小区的实际情况和要求进行方案设计，包括水电系统的走向、管道布置、电线敷设等。
3.施工准备：根据设计方案，准备所需的施工材料和工具设备，组织水电施工队伍。
4.施工过程：水电施工人员按照设计方案进行施工，包括管道敷设、电线布线、设备安装、接线等工作。
5.质量监控：工程师和项目经理负责对施工过程进行监控，确保施工质量符合要求。
6.安全管控：施工队长负责组织施工人员进行安全培训，做好安全防护工作。
7.竣工验收：施工完成后，由水电设计师、工程师和项目经理进行竣工验收，确保水电系统的运行安全和正常。
五、项目进度计划2.施工准备和施工过程：3个月3.质量监控和安全管控：全程进行4.竣工验收：1个月六、项目资源需求1.人力资源：水电设计师、工程师、施工队长、水电施工人员、项目经理等。
2.材料和设备：管道、电线、配电箱、照明设备、电器设备等。
3.财务支持：资金用于购买材料和设备、支付人员工资等。
4.时间：根据工期计划合理安排工作进度。
七、项目风险控制1.施工期间可能出现突发情况，如供电中断、设备故障等，需准备备用方案。
水电施工方案范本一、项目背景与概述1.1 项目背景该项目位于某市某区，是一座新建住宅小区，总占地面积约XXX平方米。
本项目计划建设多栋住宅楼和配套设施，总共XX栋楼，拟供XXX户居民使用。
1.2 项目概述水电施工方案的编制是为了确保项目水电设备的合理布局与优化设计，保证施工质量和居民使用的安全性、便利性。
本方案主要包括施工前期准备、水电设备选型与布置、施工流程及安全措施等内容。
二、施工前期准备2.1 方案编制由于本项目规模较大，涉及电力、给水、排水等多个方面的施工，应组建专业团队进行施工方案的编制。
方案编制团队由一名项目经理、一名电气工程师、一名给水工程师和一名排水工程师组成，负责方案的详细设计与编制。
2.2 设备选购根据项目需求和水电设备的性能要求，选择符合国家标准和行业标准的设备。
在选购过程中，需要考虑设备的运行效率、节能性、安全性以及售后服务等因素。
2.3 材料准备根据施工方案，准备相关的材料和工具。
材料的选取应符合国家环保标准，并具备防腐、耐久等特性，以确保施工的质量和项目的可持续发展。
三、水电设备选型与布置3.1 电力设备选型与布置根据项目规模和用电负荷需求，选用国家标准合格的配电箱、电缆、开关和插座等设备。
在布置电路时，应遵循正常用电和紧急用电的分布，确保供电可靠、用电安全。
3.2 给水设备选型与布置根据项目需求和居民用水量预测，选用合格的水泵、水管、阀门等设备。
在布置给水管道时，应保证各个楼栋及每个住户的用水压力稳定，并设置合理的防水措施，避免水源漏损和二次污染。
3.3 排水设备选型与布置根据项目需求和排水量预测，选用符合标准的排水管道、阀门、下水道等设备。
在布置排水管道时，应合理设置坡度和管径，确保排水畅通，同时考虑排污口的位置和防臭措施。
四、施工流程及安全措施4.1 施工流程（1）水电工程验收在施工前，应邀请相关部门对水电工程进行验收，确保施工方案符合相关标准和规范要求。
（2）预埋管线施工按照设计要求，在楼板浇注前进行预埋给水管道和排水管道的施工，确保管线布置合理、位置准确。

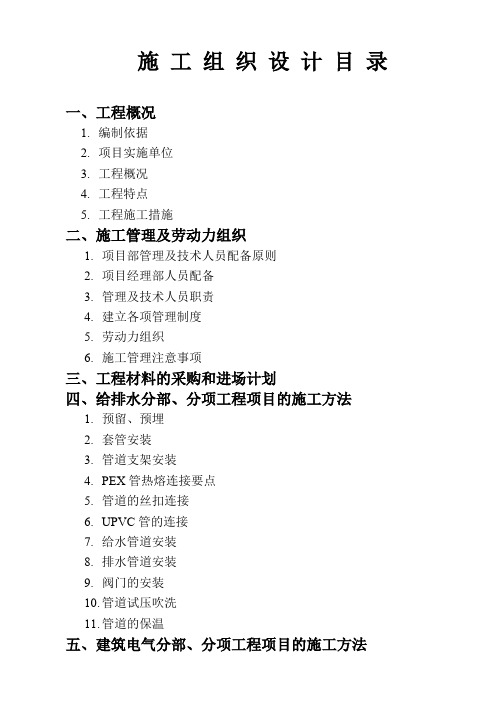

施工组织设计目录一、工程概况1.编制依据2.项目实施单位3.工程概况4.工程特点5.工程施工措施二、施工管理及劳动力组织1.项目部管理及技术人员配备原则2.项目经理部人员配备3.管理及技术人员职责4.建立各项管理制度5.劳动力组织6.施工管理注意事项三、工程材料的采购和进场计划四、给排水分部、分项工程项目的施工方法1.预留、预埋2.套管安装3.管道支架安装4.PEX管热熔连接要点5.管道的丝扣连接6.UPVC管的连接7.给水管道安装8.排水管道安装9.阀门的安装10.管道试压吹洗11.管道的保温五、建筑电气分部、分项工程项目的施工方法1.预留、预埋2.防雷接地3.母线敷设4.线槽敷设5.配管接线6.电缆敷设灯具、开关箱等低压电器安装六、施工进度计划七、保证施工工期的措施1.施工项目进度计划的实施2.施工项目进度计划的实施3.施工项目进度计划的检查八、保证质量措施1.施工项目质量因素的过程2.施工项目质量因素的控制九、季节性施工措施1.夏季施工措施2.雨季施工措施3.冬季施工措施十、保证安全生产的措施十一、文明施工措施一、工程概况1.编制依据公司提供的建筑给排水、电气施工图、图纸会审记录及相关技术资料；以及我国现行施工质量验收标准、相关验收规范、规程；结合施工现场条件和资源配备情况以及我公司同类型建筑施工积累的丰富施工经验以及施工验收规范进行编制。
执行标准：GB50300-2013《建筑工程施工质量验收统一标准》GB50242-2013《建筑给水排水及采暖工程施工质量验收规范》 GB50303-2015《建筑电气工程施工质量验收规范》2.项目工程实施单位工程名称：建设单位：监理单位：施工单位：3.工程概况本工程系公司投资新建的住宅小区；桩基础，框架剪力墙结构。
地下一层、地上10、20、33、34层，建筑物长度40~60m内，宽度13~16m, 标准层层高为2.9m、地下车库设电动排水水泵及自动控制装置。

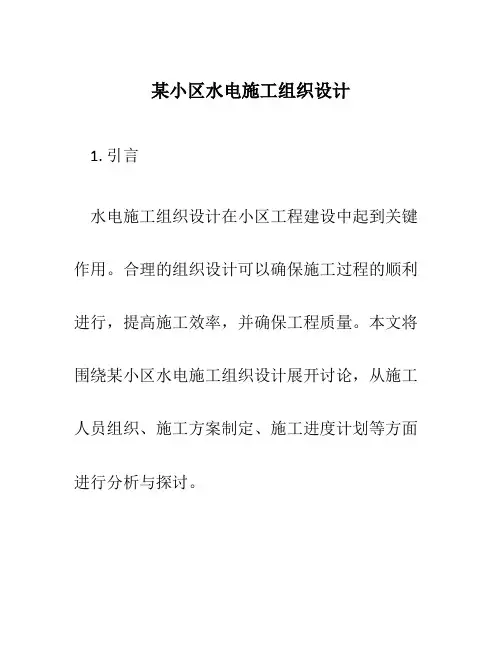

某小区水电施工组织设计1. 引言水电施工组织设计在小区工程建设中起到关键作用。
合理的组织设计可以确保施工过程的顺利进行，提高施工效率，并确保工程质量。
本文将围绕某小区水电施工组织设计展开讨论，从施工人员组织、施工方案制定、施工进度计划等方面进行分析与探讨。
2. 施工人员组织2.1 施工人员配备在某小区水电施工中，需要合理配备施工人员，包括工程师、技术员、电工、水工等。
根据工程规模和施工难度，合理安排人员数量，确保施工工作的顺利进行。
2.2 施工人员安全培训在施工前，必须进行施工人员的安全培训，包括工地安全规范、安全操作流程、紧急情况处理等方面。
施工人员必须熟悉并遵守相关安全规定，确保施工过程中的安全。
3. 施工方案制定3.1 施工工艺选择根据小区的实际情况，选择适合的水电施工工艺。
考虑到小区的布局、用水用电情况等因素，选择合适的施工工艺，确保水电设备的连接正常、用水用电的顺畅。
3.2 施工材料选型在施工前，需要根据具体工艺要求选择合适的施工材料。
材料的质量和性能直接影响到工程的可靠性和使用寿命。
因此，需进行材料选型，并确保施工材料的质量符合相关标准。
4. 施工进度计划4.1 施工任务划分根据施工方案，将整个施工过程划分为若干具体任务。
每个任务应有明确的工作内容、工期和责任人，确保施工进度可控。
4.2 施工进度控制通过合理的施工进度计划，可以实时掌握施工进展情况，并及时调整工期安排。
在施工过程中，需要设立定期汇报机制，确保工期的严格控制。
5. 施工质量控制5.1 施工过程监督在施工过程中，需要加强监督，确保施工人员按照施工方案进行工作。
监督人员应随时关注施工现场的工艺、质量和安全情况，及时发现并解决问题。
5.2 工程质量验收在施工结束后，进行工程质量验收。
通过检查、测试和评估，判断工程是否符合相关质量标准。
如有问题，需及时整改，确保工程质量达到要求。
6. 总结某小区水电施工组织设计是关乎工程质量与施工效率的重要环节。
住宅楼水电安装工程施工组织设计一、前期准备工作1.1 背景介绍本项目为一座新建的住宅楼，总建筑面积为XXX平方米，共有XX 层，需进行水电安装工程施工。
1.2 目标和意义本文档旨在对住宅楼水电安装工程的施工组织设计进行详细规划，确保施工过程顺利进行，保障住宅楼的正常使用。
1.3 项目范围本项目涉及住宅楼的水电安装工程，包括给水系统、排水系统、电气系统等方面的工程。
二、施工组织设计2.1 施工总体安排•工程施工时间：预计工期XX个月；•施工队伍组织安排：XX个施工队伍，每队配备XX名工人；•施工进度计划：每个施工阶段的工作内容及时间节点安排。
2.2 施工方案选择•水电安装工程采用分段施工方式，分阶段分部施工，确保工程质量；•设计合理的工程施工路线，避免交叉作业，提高施工效率。
2.3 安全措施•制定施工现场安全管理方案，确保施工过程中的安全；•安排专业人员进行安全监督和检查，做好安全隐患的排查和整改。
2.4 资材配送与管理•制定材料采购计划，确保施工所需材料的及时供应；•设立材料存放区，保证材料的安全存放和管理。
2.5 人员调配与管理•合理安排各施工队伍的人员分工，确保施工队伍协调配合；•严格执行劳动纪律，提高施工效率。
2.6 质量控制•制定严格的质量检查方案，确保施工质量符合标准；•设立质量检查点，对每个工作环节进行监督检查。
2.7 施工沟通与协调•做好与相关部门的沟通与协调工作，协助解决施工中的问题；•维护好与业主的良好关系，及时反馈施工进展。
三、施工风险分析3.1 施工安全风险•安装水电工程涉及高空作业风险，需要加强安全防护措施；•施工中可能存在设备故障、人员伤害等风险，需要加强安全管理。
3.2 施工质量风险•施工质量不符合标准可能导致管道漏水、电路故障等问题，影响住宅楼的正常使用；•需对质量控制工作加强管理，确保施工质量达标。
3.3 施工进度风险•施工中可能存在施工周期延长、进度滞后等风险，需要严格按照施工计划进行管理；•出现进度延误需要及时调整施工方案，保证工期不受影响。
小区水电安装工程施工组织设计方案一、工程概况该小区水电安装工程位于市区，包括小区内道路灯水电系统、住宅楼水电系统以及公共设施水电系统的安装。
本工程旨在为居民提供安全、可靠、便利的用水和用电服务。
二、施工组织架构1.总指挥部：负责整个工程的协调、安排和监督工作。
2.技术部：负责施工方案设计、施工图纸编制，协调工程质量问题。
3.供应部：负责采购材料及设备，并统一分配到各施工现场。
4.施工人员：按照工程部署在各施工现场负责具体施工工作。
三、施工流程1.前期准备：包括成立施工组织机构、编制施工方案、制定施工计划、购买施工所需材料和设备。
2.线路布置：根据设计图纸，在道路和住宅楼内进行水电线路的布置工作，并预留合适的防护管线。
3.管道安装：进行水管和电缆的安装、连接及固定，并进行漏水测试和电力设备的接地测试。
4.配电系统安装：根据设计方案，进行配电箱、断路器、开关等的安装，并进行电气设备的互锁连接。
5.灯具安装：根据道路灯设计图纸，在适当的位置安装灯具，并进行灯具的调试和灯光效果测试。
6.住户用电接入：根据住户需求，进行各住宅楼的用电连接，确保每户可正常用电。
7.公共设施调试：对公共设施水电系统进行调试和测试，确保其正常运行并符合相关安全要求。
8.工程验收：由相关部门对整个工程进行验收，合格后正式交付使用。
四、资源调配1.人力资源：根据工程规模和施工进度，合理分派施工人员，包括工程师、技术员、电工等。
2.物力资源：根据施工方案和施工计划需求，准备相应的水电材料和设备，并确保其及时供应。
五、安全措施1.施工人员必须具备相关的资质和证书，遵守安全操作规程，严禁违规操作。
2.施工人员必须进行安全培训，熟悉施工现场安全要求和紧急情况应对措施。
3.提供个人防护用品，如安全帽、防护手套等，并确保其正确使用和定期更换。
4.在施工现场设置明显的安全警示标识，并设置防护栏杆、安全通道等设施，保证工人和居民人身安全。
5.施工前进行现场安全检查，并定期进行安全检查和评估，确保施工工地符合相关安全要求。
一、工程概况本工程为某住宅小区水电安装工程，包括住宅楼、地下车库、公共设施等区域的给排水、强电、弱电系统安装。
工程总建筑面积约30万平方米，共12栋住宅楼，1个地下车库，1个公共设施区。
本工程水电安装工程由给排水系统、强电系统、弱电系统三大部分组成。
二、施工组织设计原则1. 安全第一：确保施工过程中人员、设备、材料的安全，严格执行安全生产规章制度。
2. 质量保证：严格按照国家相关规范、标准和设计要求，确保工程质量。
3. 进度控制：合理安排施工进度，确保工程按期完成。
4. 环境保护：在施工过程中，注意保护环境，减少施工对周边环境的影响。
5. 节约成本：合理利用资源，降低施工成本。
三、施工组织措施1. 施工准备（1）组织施工人员：根据工程需求，组建专业施工队伍，明确各岗位人员职责。
（2）材料设备准备：根据施工图纸和工程量清单，采购所需材料设备，确保材料设备质量。
（3）施工方案编制：根据工程特点，编制详细的施工方案，明确施工工艺、施工顺序、质量控制要点等。
2. 施工进度安排（1）给排水系统：先进行地下管道安装，然后进行室内管道安装，最后进行设备安装。
（2）强电系统：先进行电缆敷设，然后进行配电箱、开关、插座等设备的安装。
（3）弱电系统：先进行网络、电话、电视等线路敷设，然后进行设备安装。
3. 施工质量控制（1）材料设备检验：对进场材料设备进行检验，确保其符合设计要求和质量标准。
（2）施工过程检验：在施工过程中，对施工质量进行严格把控，发现问题及时整改。
（3）隐蔽工程验收：对隐蔽工程进行验收，确保工程质量。
4. 安全文明施工（1）施工现场安全管理：建立健全施工现场安全管理制度，加强安全教育，确保施工安全。
（2）环境保护：在施工过程中，注意环境保护，减少施工对周边环境的影响。
（3）文明施工：保持施工现场整洁，合理堆放材料，减少噪音扰民。
四、施工进度计划根据工程特点，制定施工进度计划，确保工程按期完成。
五、结语本工程水电安装工程施工组织设计，旨在确保工程安全、质量、进度和环境保护。
某住宅小区给排水施工组织设计给排水施工是住宅小区建设中非常重要的一项工程，它直接关系到小区居民的生活质量和健康。
因此，对于这一施工的组织设计至关重要。
首先，给排水施工组织设计应该注重规划和布局。
在小区规划阶段，需要合理确定给排水设施的位置和布置，以保证施工后的使用效果。
应该考虑到排水系统应尽量距离居民楼的入口，减少施工对居民日常生活的影响。
同时，在规划过程中还需要考虑到给排水设施的扩容和可维护性，以便满足小区市政建设的需要。
其次，给排水施工组织设计应该考虑到施工过程中的安全和环保要求。
在给排水施工过程中，需要合理安排施工时间，尽量减少对住户日常生活的干扰。
同时，施工过程中应严格遵守相关的环保规定，确保施工不会对周边环境造成污染。
另外，给排水施工组织设计还应该考虑到施工人员的技能和资质要求。
施工人员应具备相关的技术知识和丰富的实际经验，能够熟练操作相关的施工设备和工具。
同时，施工人员还应具备良好的团队合作精神，能够与其他施工人员协作，保证施工工作的顺利进行。
此外，给排水施工组织设计还需要考虑到材料的选择和采购。
施工材料的选择应符合相关标准，保证施工质量和使用寿命。
同时，在采购过程中应考虑到供应商的信誉和服务质量，以确保施工材料能够按时到位，不会延误工期。
最后，给排水施工组织设计还需要考虑到项目的监督和验收。
施工过程中应设立专门的监理人员，负责对施工工作进行监督和检查。
同时，在施工完成后，应进行相关的验收工作，确保施工质量符合相关标准和要求。
总之，给排水施工组织设计是住宅小区建设中的重要环节，它关系到居民的生活质量和健康。
在组织设计中，应注重规划和布局、安全和环保、人员和材料要求以及监督和验收等方面，以确保施工工作的顺利进行和最终的质量。
只有经过科学合理的组织设计，才能够有效地推进住宅小区的建设，提高居民的生活质量。
水电安装工程施工组织设计一、编制依据本施工组织设计依据国家相关法律法规、建筑行业标准、工程设计文件及公司内部管理制度，结合施工现场实际情况进行编制。
主要依据如下：1. 《建筑工程施工质量验收统一标准》（GB50300-2001）；2. 《建筑电气工程施工质量验收规范》（GB50303-2002）；3. 《给水排水及供暖工程施工质量验收规范》（GB50242-2002）；4. 《施工现场临时用电安全技术规范》（JGJ46-88）；5. 《建筑施工安全检查标准》（JGJ59-2011）；6. 工程设计图纸及技术要求；7. 施工合同及招标文件；8. 施工现场条件及公司施工经验。
二、工程概况1. 工程简介本工程为某住宅小区水电安装工程，包括住宅楼、配套设施及景观绿化等部位的水电安装。
住宅楼共28层，地下2层，地上26层，总建筑面积约为100000m²。
2. 工程内容及施工范围本工程主要内容包括：给水管道、排水管道、供暖管道、电气线路、照明及动力设备安装等。
施工范围涵盖整个住宅小区，包括住宅楼、商业裙房、地下车库、配套设施及景观绿化等部位。
三、施工组织设计1. 施工部署根据工程特点和施工范围，结合公司施工经验，制定如下施工部署：（1）成立项目经理部，负责全面协调、管理工程；（2）设立施工技术组、质量安全组、材料设备组、施工协调组等职能部门，明确职责，确保施工过程的顺利进行；（3）根据工程进度计划，合理安排施工队伍、施工机械及材料供应；（4）加强施工现场管理，确保施工安全、质量、进度和成本控制。
2. 施工进度计划本工程计划总工期为120日历天。
具体施工进度计划如下：（1）施工准备阶段：10日历天；（2）给水管道安装：20日历天；（3）排水管道安装：25日历天；（4）供暖管道安装：15日历天；（5）电气线路安装：20日历天；（6）照明及动力设备安装：10日历天；（7）验收及保修阶段：5日历天。
3. 施工质量保证措施（1）严格遵循国家相关法律法规、建筑行业标准和公司内部管理制度；（2）加强施工过程控制，确保施工质量；（3）实行施工质量责任制，明确质量目标和责任主体；（4）加强质量检查，对不合格工程及时整改；（5）定期对施工人员进行质量教育和技术培训。

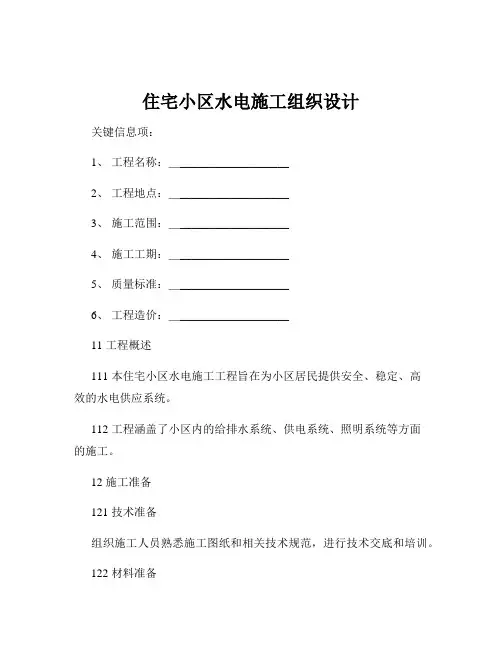

住宅小区水电施工组织设计关键信息项：1、工程名称：＿___________________2、工程地点：＿___________________3、施工范围：＿___________________4、施工工期：＿___________________5、质量标准：＿___________________6、工程造价：＿___________________11 工程概述111 本住宅小区水电施工工程旨在为小区居民提供安全、稳定、高效的水电供应系统。
112 工程涵盖了小区内的给排水系统、供电系统、照明系统等方面的施工。
12 施工准备121 技术准备组织施工人员熟悉施工图纸和相关技术规范，进行技术交底和培训。
122 材料准备根据施工图纸和工程进度计划，提前采购所需的水电材料和设备，并确保其质量符合要求。
123 施工机具准备配备齐全的施工机具，如电焊机、切割机、试压泵等，并定期进行维护和保养。
13 给排水施工方案131 给水系统施工按照设计要求进行管道敷设，采用合适的连接方式，确保管道密封性。
132 排水系统施工合理布置排水管道，设置排水坡度，进行闭水试验，确保排水畅通。
14 供电系统施工方案141 线路敷设根据设计图纸，选择合适的电线电缆型号和敷设方式。
142 配电箱安装确保配电箱安装牢固，接线正确，具备良好的防护性能。
15 照明系统施工方案151 灯具选型与安装根据小区不同区域的功能和照明要求，选择合适的灯具，并按照规范进行安装。
152 照明控制设计合理的照明控制方式，实现节能和方便使用。
16 质量保证措施161 建立质量管理体系，明确各部门和人员的质量职责。
162 加强施工过程中的质量检验和验收，对关键工序进行旁站监督。
163 对施工中出现的质量问题及时进行整改和处理。
17 安全文明施工措施171 制定安全生产规章制度，加强施工人员的安全教育培训。
172 在施工现场设置明显的安全警示标志，采取必要的安全防护措施。
某住宅小区水电施工方案目录第一章编制依据 3 第二章施工方案 4一、工程概况： 4（一）生活给水系统 5（二）消防给水系统 5 （三）自动喷水灭火系统 6 （四）排水系统 7（五）中水给水系统 7（六）雨水、冷凝水 7（七）采暖系统 8（八）通风系统 9二、主要技术措施： 10（一）预留孔洞 10（二）生活给水系统 12(三) 消防给水系统 15（四）排水管道安装 18 （五）雨水、冷凝水系统安装 19 （六）采暖系统安装 19（七）通风安装 21（八）管道连接 27(九)安装要点 29第三章工期保证措施 31第四章保证质量措施 33一、质量保证体系 33二、质量保证措施 33第五章保证安全措施 35一、安全管理体系 35二、安全保证措施 35第六章材料、机具、设备 38一、用于工程材料准备 38二、用于工程施工机具设备 38第七章文明施工措施 38第七章附件 39附件一：施工进度计划 39 附件二：机具设备 39附件三：人力需求计划 39第一章编制依据1．某住宅小区B区 16#、26#、27#、28#、29#楼及地下车库施工图纸2．现行国家规，华北标准图集及市质监总站各类文件规图集：《建筑给水排水及采暖工程施工质量验收规》GB50242-2002 《通风工程施工质量验收规》GB50242-2002《建筑安装工程施工图集》第四册（给水、排水、卫生、煤气工程）《建筑安装工程施工图集》第八册（管道工程）《管道和设备保温、防结露及电伴热》 03S401《管道支架及吊架》 03S402《给水工程》 91SB3《排水工程》 91SB4《暖卫工程》 91SB1《综合本》（2000版） 91SB-X1《新建集中供暖住宅分户热计量设计和施工试用图集》京01SSB1《建筑排水用硬聚氯乙烯（PVC-U）管道安装》 96S406 3．本公司土建专业的总体施工组织设计4．本公司质量保证手册及质量管理程序文件第二章施工方案一、工程概况：本工程为某住宅小区（山水文园）B区16#、26#、27#、28#、29#楼及地下车库，位于市区南磨房乡四通路。
结构形式为钢剪砼剪力墙结构，工程质量等级为竣工长城杯。
具体概况如下：序号楼号层数防火等级1 某住宅小区（山水文园）B区16# 地下2层地上19层耐火等级二级2 某住宅小区（山水文园）B区26# 地下2层地上12层局部8层耐火等级二级3 某住宅小区（山水文园）B区27# 地下二层地上12层耐火等级二级4 某住宅小区（山水文园）B区28# 地下2层地上11层耐火等级二级5 某住宅小区（山水文园）B区29# 地下2层地上12层耐火等级二级6 某住宅小区（山水文园）B区地下车库地下1层人防六级本工程建设单位：设计单位：监理单位：施工单位：本施工方案涉及的围为生活给水系统、热水系统、生活污水排水系统、中水给水系统、雨水、空调采暖系统、通风系统。
（一）生活给水系统生活给水由市政自来水管线供给，市政供水压力为0.3Mpa，采用分区供水方式，四层及四层以下为市政直接供给，四层及四层以上为高区，采用变频加压供给。
生活给水管道立、干管及水表前明装部分采用衬塑热镀锌钢管，DN≤100采用螺纹连接，DN>100采用法兰连接或沟槽式连接。
给水管道表后采用PP-R管，热熔连接，PP-R管与小口径金属管或卫生器具金属配件连接采用螺纹连接，宜使用带铜丝或外丝嵌件的PP-R过渡接头。
（二）消防给水系统涉及楼号：601#楼、603#楼、605#楼及621#、622#地下车库本工程消防最大用水量为8L/s，消防给水管道采用枝状，备单元消防进水管均采用一根进户。
加压系统集中设置在大厦地下室，在地下室设一座320 m3消防水池及二台XBD5.7/15-800L20型立式泵(一用一备)。
消火栓泵控制：a．平时消火栓系统水压由屋顶消防水箱提供（在小区大厦的屋顶已建成18m3）为了确保住宅最高层消火栓火灾初期供水，在707#楼屋顶增设一台3m3屋顶水箱；b．一旦发生火灾，接到消防按钮信号后，启动消火栓泵；c．消火栓泵一用一备，双路电源，当一台泵发生故障，自动切换另一台泵；d．消防控制中心可直接启停任何一台泵；各台泵的运行工况均在消防中心显示；泵房设有手动启、停泵措施；e．消火栓设备：本建筑地下一层采用单出口消火栓，箱设DN65消火栓口一个，25m麻制衬胶水龙带一条，Φ16水枪一支及消防紧急按钮、指示灯各一个，一至八层采用双阀双出口消火栓，箱设DN65消火栓口二个，25mΦ16水枪一支，及消防紧急按钮、指示灯各一个，二层采用落地消火栓箱。
灭火器采用手提式磷酸铵盐干粉灭火器。
消火栓管道采用焊接钢管，普通处为焊接连接，阀门及需拆卸处采用法兰连接。
（三）自动喷水灭火系统涉含楼号： 621#、622#地下车库a．系统组成：预作用报警阀、信号阀、闭式喷头、水泵接合合器；b．除配电室及机房其余部分均设喷头保护；c．自喷泵控制：平时自喷系统水压由本小区屋顶消防水箱保证；系统预作用阀后管网压力由空压机提供，当感温探头发出火灾警报时，压力开关动作，启动自喷泵，同时打开管网末端电动阀加速系统排气，同时关闭空压机；消防控制中心可直接启停任何一台泵，各泵的工况均在消防控制中心显示，泵房设有手动启停泵措施；喷头选用：无吊顶部分采用向上直立型喷头，如风管宽超过1.2m时，应在其下面再设一排喷头，喷头动作温度均为72℃易熔合金喷头。
（四）排水系统涉及楼号：601#楼、603#楼、605#楼及621#、622#地下车库生活排水系统厨房及卫生间采用单立管系统分别排除厨房及卫生间污废水，每层设置检查口。
二至八层污废水为一个排水系统，排水立管在地下汇合后排至室外污水检查井；一层污废水为一个排水系统，排水立管在地下室汇合后排至室外污水检查井。
生活排水管穿基础及出户埋地水平管采用柔性接口机制排水铸铁管（A型），户采用UPVC排水塑料管，胶粘连接。
地下车库设置潜污泵提升室排水。
压力排水管道采用焊接钢管焊接连接。
（五）中水给水系统涉含楼号：621#、622#地下车库本车库设有中水冲洗地面的洒水栓，为防止误接，中水给水管统一刷浅绿色漆，阀门及水表应有明显的“中水”标志，防止误接、误用、误饮，水嘴应带锁。
（六）雨水、冷凝水涉及楼号：601#楼、603#楼、605#楼屋顶雨水经主管收集后排入小区雨水井，采用建筑外排水形式，雨水管采用UPVC管，冷凝水管采用UPVC管。
（七）采暖系统涉及楼号：601#楼、603#楼、605#楼供暖采用壁挂式燃气采暖热水两用炉，壁挂炉置于封闭的厨房阳台，自来水、燃气、采暖、热水管均在下部连接，壁挂炉应有熄火保护装置，燃气壁挂炉的排烟管应有防止倒风装置。
散热器采用铜铝复合散热器，每组散热器设铜质调节阀、跑风。
户采暖管道地埋式安装，具体安装方式见《新建集中供暖住宅分户热计量设计和施工试用图集》（京01SSB1）20和30页。
户采暖系统采用下分双管同程系统，敷设在地面垫层为对焊式铝塑复合管，户明露采暖管道采用热镀锌钢管（散热器支管除外），钢管与对焊式铝塑复合管连接采用专用管接头，户敷设在地面垫层的对焊铝塑复合管穿墙时留套管，对焊式铝塑复合管使用条件分级不应低于5级，采暖对焊式铝塑复合管按《新建集中供暖住宅分户热计量设计和施工试用图集》（京01SSB1）第29页做波纹套管。
采暖系统的工作压力为0.15Mpa，强度严密性试验压力为0.6Mpa，冲洗及油漆防腐部分参见91SB1-1。
敷设在地面垫层的采暖管道试压冲洗后应充压隐蔽，即混凝土填充层的施工中管道应保持水压不低于0.6Mpa。
养护过程中系统应保持不小于0.4Mpa，施工完毕后，在地面上用红色漆线标出采暖、冷热水管道的区域，防止地面二次装修时垫层中的管道受到破坏。
吊顶的热镀锌钢管做防结露保温，采用橡塑发泡，厚度为10mm，橡塑发泡为难燃B1型，导热系统为0.042W/（m.℃）。
（八）通风系统涉含楼号：621#、622#地下车库通风系统分为防排烟通风和平时通风。
（1）防排烟通风：a．汽车库共一个防火分区，设两个防烟分区；b．汽车库每个防烟分区设置一套排风兼排烟系统，补风采用车道自然补风，车库出入口无防火卷帘，每个排风系统的排风机均为双速轴流风机，平时排风机根据需要由车库值班室控制转速，当发生火灾时，排风机切换为高速状态运行，进行机械排烟，排烟补风采用自然补风；c．风机均采用减振吊装，风机前后风管设三防软接，当防火阀与防火墙之间的安装距离大于200mm时，连接防火阀和防火墙之间的风管除要满足有关施工验收规外，还应采用耐火极限不低于防火阀的耐火极限的材料制作；d．风管采用镀锌钢板制作，风管穿防火墙时送、排风系统均设70℃防火阀，排烟系统均设280℃防火阀；e．防火阀的安装位置必须与图纸中标明位置相符，气流方向务必与阀体上标志的箭头相一致，严禁反向，防火阀必须单独配置支吊架，在风管和水管穿过防火墙处，用不燃材料进行可靠封堵。
（2）平时通风：汽车库每个防烟分区设有独立机械排风系统和自然补风系统，排风量按换气次数量6次/h计算；机械排风系统排风机均为双速风机，排风机平时排风，火灾时排烟。
车库配电室、消防值班室等散热量较大的房间设机械排风系统。
二、主要技术措施：（一）预留孔洞预留工作准备：仔细审图与土建核对和确定预留孔洞或埋件的位置，根据施工排布管线规律（有压让无压，大管让小管、单排应错开）、在保证使用功能和满足施工验收规的前提下，经会审绘制预留施工图，以防漏留、错留给安装施工阶段带来困难。
1、工艺流程：钢套管：钢管下料———钢管两边倒角去毛刺———管防腐———安装坐标放线——套管安装、固定——核查坐标位置木盒：木盒制作——木盒稳固——坐标尺寸复查。
2、技术要求：如无特殊要求，预留洞口可参照列表中尺寸进行施工。
将预留套管采用钢制螺杆与顶板模板进行固定，与以往用扎筋丝将套管以元钉进行固定的形式进行比较，前者明显优越于后者。
操作时间可以提前，在土建顶板支撑完工后即可按图放线施工。
具体做法如下图：元钢ф8提手点焊或间断木模板M8螺栓、螺母、垫片用厚度为3mm的钢板将套管上端封好并点焊牢固，在套管中心位置钻直径为10mm的孔。
管用扁钢在中心焊好，扁钢中心占直径为10mm的孔。
用直径为8mm的元钢一头套丝，根据套管的长度加30~40mm，套丝长度为50mm，另一头用元钢焊好长度为80mm，并在套管顶部中心孔处用元钢焊上挡子，用以防止螺丝旋转。
对照预留图纸，在模板上画出所要留洞的中心线，将钢筋杆中心对准十字线，用电钻钻孔，然后将套管中心对准将螺杆用螺母锁紧，固定结束。
取套管时程序相反，注意将套管轻轻旋转后再拔出，以保持洞口平整光滑。
项次管道名称明管暗管留孔（洞）尺寸（mm）墙槽尺寸（mm）1 采暖或给水立管（DN≤25mm）（DN=70~100mm）ф100ф200 130*130200*2002 一根排水立管（DN≤50mm）（DN=70~100mm）ф100ф200 200*130250*2003 二根采暖或给水立管（DN≤32mm）ф80*2根 200*1304 一根给水立管和一根排水立管在一起（DN≤25mm）（DN=70~100mm）200*150250*200200*130250*2005 二根给水立管和一根排水立管在一起（DN≤50mm）（DN=70~100 mm）200*150350*200250*130380*2006给水支管或散热器支管（DN≤50mm）（DN=70~100mm） 100*100150*130 60*60150*1007 排水支管（DN≤80mm）（DN=100 mm） 250*200300*2508 地漏（DN=50 mm）（DN=100 mm）ф150ф2509 采暖或排水主干管（DN≤80mm）（DN=100~125 mm） 300*250350*30010 刚性防水套管 91SB11 给水进户（DN≤100mm） 300*20012 排水管穿基础（DN≤80mm）（DN=100~150mm） 300*300（DN+300）*（DN+200）注：①给水引入管，管顶上部净空一般不小于100mm。
