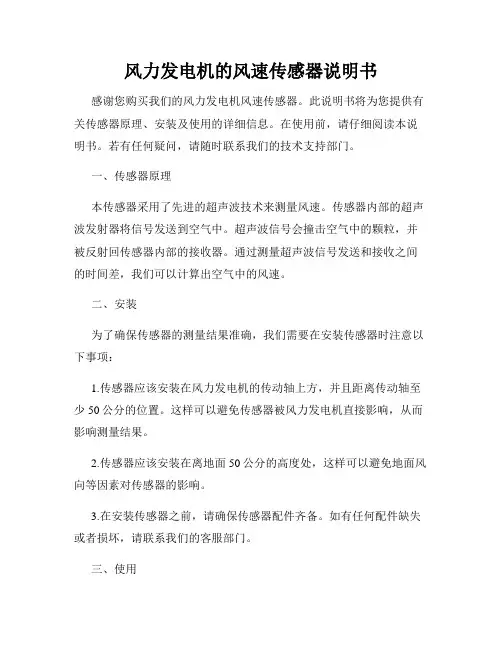

风力发电机的风速传感器说明书感谢您购买我们的风力发电机风速传感器。

此说明书将为您提供有关传感器原理、安装及使用的详细信息。

在使用前，请仔细阅读本说明书。

若有任何疑问，请随时联系我们的技术支持部门。

一、传感器原理本传感器采用了先进的超声波技术来测量风速。

传感器内部的超声波发射器将信号发送到空气中。

超声波信号会撞击空气中的颗粒，并被反射回传感器内部的接收器。

通过测量超声波信号发送和接收之间的时间差，我们可以计算出空气中的风速。

二、安装为了确保传感器的测量结果准确，我们需要在安装传感器时注意以下事项：1.传感器应该安装在风力发电机的传动轴上方，并且距离传动轴至少50公分的位置。

这样可以避免传感器被风力发电机直接影响，从而影响测量结果。

2.传感器应该安装在离地面50公分的高度处，这样可以避免地面风向等因素对传感器的影响。

3.在安装传感器之前，请确保传感器配件齐备。

如有任何配件缺失或者损坏，请联系我们的客服部门。

三、使用本传感器具有自动校准功能，不需要手动校准。

在每次使用之前，请先进行一次预热。

预热时间约为30秒钟。

在使用时，请注意以下事项：1.传感器应该朝向风向。

如果传感器朝向错误，测量结果将会产生误差。

2.请勿将传感器安装在垂直风速较大的区域。

在一些气象条件下，会有上下行程的风，导致该区域的风速波动较大，从而影响测量结果。

3.传感器不能直接暴露在太阳下，必须加装遮阳罩，以确保测量结果的准确性。

四、维护本传感器无需特别维护。

如出现故障，请联系我们的客服部门进行维修。

五、注意事项1.请勿将传感器强行拆卸或修理。

如需进行维修，请联系我们的技术支持部门。

2.如使用过程中出现异常，请停止使用传感器并联系我们的客服部门。

3.请勿将传感器暴露在极端条件下。

如极端温度或湿度环境下使用传感器，可能会导致传感器出现故障。

希望本说明书可以为您的使用提供帮助。

如果您需要更多的技术支持或者有其他疑问，请联系我们的客服部门。

再次感谢您对我们的产品的信任和支持。

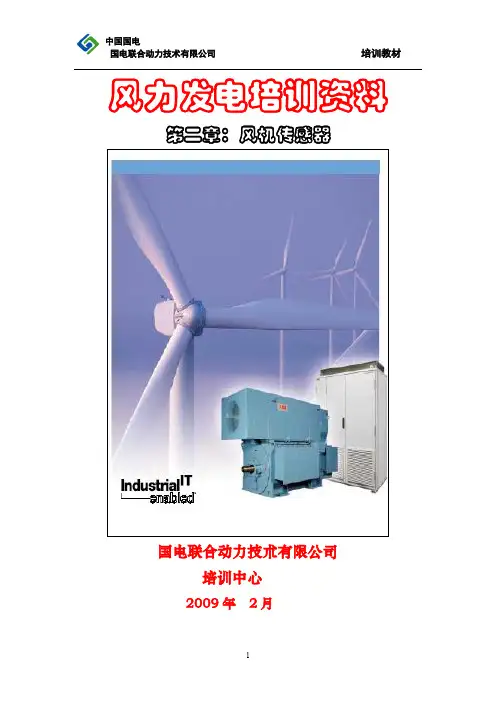

风力发电培训资料第二章：风机传感器国电联合动力技朮有限公司培训中心2009年2月第二章：风机传感器1.5MW风力发电机传感器安装位置机柜内控制器PLC(可编程序控制系统)接收外部各传感器检测到的信号，(如下图)一、温度传感器风力发电机所使用的温度传感器，全部是热电阻，材料是铂（PT100）如主轴承温度、齿轮蒩油温、发电机定子温度等1、热电阻的测温原理，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。

金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α（t-t0）]式中，Rt为温度t时的阻值；Rt0为温度t0（通常t0=0℃）时对应电阻值；α为温度系数。

半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中Rt为温度为t时的阻值；A、B取决于半导体材料的结构的常数。

相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高（通常在数千欧以上），但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。

金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。

2、工业上常用金属热电阻从电阻随温度的变化来看，大部分金属导体都有这个性质，但并不是都能用作测温热电阻，作为热电阻的金属材料一般要求：尽可能大而且稳定的温度系数、电阻率要大（在同样灵敏度下减小传感器的尺寸）、在使用的温度范围内具有稳定的化学物理性能、材料的复制性好、电阻值随温度变化要有间值函数关系（最好呈线性关系）。

目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。

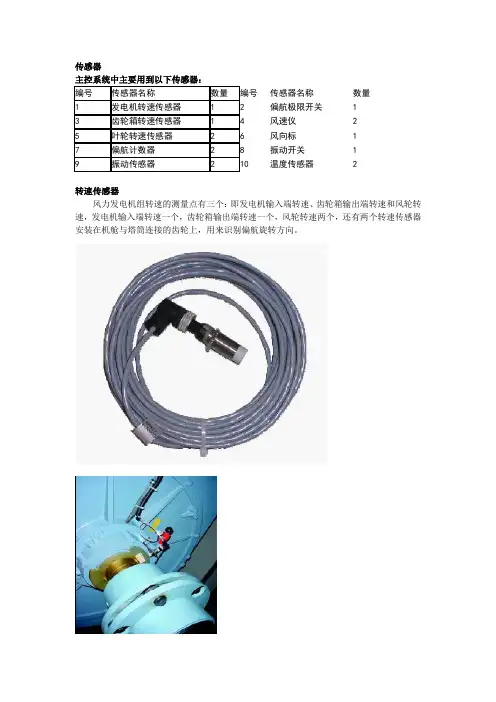

传感器主控系统中主要用到以下传感器：编号传感器名称数量编号传感器名称数量1 发电机转速传感器 12 偏航极限开关 13 齿轮箱转速传感器 14 风速仪 25 叶轮转速传感器 26 风向标 17 偏航计数器 2 8 振动开关 19 振动传感器 2 10 温度传感器 2转速传感器风力发电机组转速的测量点有三个：即发电机输入端转速、齿轮箱输出端转速和风轮转速，发电机输入端转速一个，齿轮箱输出端转速一个，风轮转速两个，还有两个转速传感器安装在机舱与塔筒连接的齿轮上，用来识别偏航旋转方向。

偏航限位开关及偏航计数传感器从机舱到塔筒间布置的柔性电缆由于偏航控制会变得扭曲。

如果在扭曲达到两圈后正好由于风速原因导致风机停机，此时主控系统将会使机舱旋转，直到电缆不再扭曲。

如果一直在扭曲达到3圈前还是不能进行解缠绕，系统产生正常停机程序程序，使电缆解缠绕。

当电缆扭曲达到±4圈后安全回路将会中断，紧急停机。

风速风机配有两个装在相配支架上的加热风速计，支架有一个接地环对风速计提供避雷功能。

电缆铺设在穿线管中。

风向两个风向计也安装同一个支架上，能360°范围测量，为了防止结冰，风向计能根据环境温度采取适度的自动加热。

振动传感器安装在主机架下部，为重力型加速度传感器，它直接连接到紧急停机回路上。

如果测量值超限，立刻正常停机。

振动分析模块分别安装在发电机下部和齿轮箱侧面，分别测量机架振动和传动链振动。

当振动超过一定值后，风机将会停机。

超速模块转速监测模块用于风电机组转子的转速测量和超速保护，在转速超限时发出报警信号，实现风电机组的停机保护。

启动与停机控制当主控制系统监测到在一段时间（如2分钟）内风速仪测得的风速平均值达到风力发电机切入风速，且系统自检无故障时，控制系统发出启动指令，机组从等风状态进入启动运行。

此时，变桨和变频器等系统会根据主控制器发出的指令做出相应的动作。

当操作人员从现场或监控中心给出停机信号、风能量小于风机运行需要的能量或系统出现故障需要停机时，主控制系统会根据相应的条件控制变桨、变频和刹车等系统，最终达到停止风力发电机的目的。

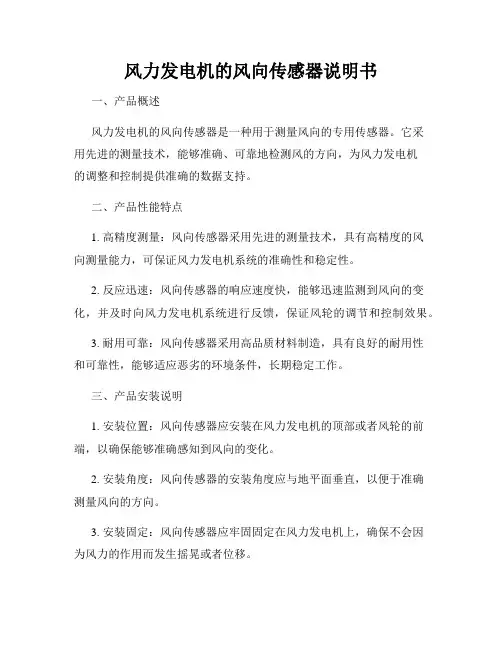

风力发电机的风向传感器说明书一、产品概述风力发电机的风向传感器是一种用于测量风向的专用传感器。

它采用先进的测量技术，能够准确、可靠地检测风的方向，为风力发电机的调整和控制提供准确的数据支持。

二、产品性能特点1. 高精度测量：风向传感器采用先进的测量技术，具有高精度的风向测量能力，可保证风力发电机系统的准确性和稳定性。

2. 反应迅速：风向传感器的响应速度快，能够迅速监测到风向的变化，并及时向风力发电机系统进行反馈，保证风轮的调节和控制效果。

3. 耐用可靠：风向传感器采用高品质材料制造，具有良好的耐用性和可靠性，能够适应恶劣的环境条件，长期稳定工作。

三、产品安装说明1. 安装位置：风向传感器应安装在风力发电机的顶部或者风轮的前端，以确保能够准确感知到风向的变化。

2. 安装角度：风向传感器的安装角度应与地平面垂直，以便于准确测量风向的方向。

3. 安装固定：风向传感器应牢固固定在风力发电机上，确保不会因为风力的作用而发生摇晃或者位移。

四、使用方法1. 连接电源：将风向传感器与风力发电机的电源进行连接，并确保电源供电正常。

2. 数据读取：通过风力发电机系统的控制面板或者显示屏，读取风向传感器的测量数据，实时了解风向的情况。

3. 反馈控制：根据风向传感器提供的数据，对风力发电机的转向进行调整和控制，以确保发电机系统的稳定性和高效性。

五、注意事项1. 防雨防尘：风向传感器应具备一定的防雨和防尘功能，以防止雨水或灰尘进入传感器内部，影响其正常工作。

2. 定期维护：定期对风向传感器进行检查和维护，确保其工作正常，如发现异常应及时修理或更换。

3. 静电防护：使用风向传感器时，注意防止静电的产生和积累，以免对传感器造成损坏。

六、产品规格1. 测量范围：0°-360°2. 精度：±1°3. 响应时间：＜0.5秒4. 工作温度：-40℃～+85℃5. 输入电压：24V直流电源七、售后服务本公司为风力发电机的风向传感器提供一年的质保期，质保期内如有质量问题或使用异常，请立即与我们联系，我们将提供及时的技术支持和解决方案。

风电机组传感器介绍讲师姓名(娄尧林）技术中心邮箱：l o u y l@c h i n a w i n d e y.c o m1.偏航限位开关2.接近开关3.行程开关4.振动传感器5.PTC热敏电阻26.PT100铂电阻7.风速风向仪8.编码器9.压力传感器10.监测保护模块311.看门狗模块12.过转速保护模块13.编码器振动开关4u偏航限位开关是用来限制风机在同一方向上的偏航度数，防止由于风机在单一方向上偏航过度而引起电缆扭断，造成不可挽回的损失。

该设备适用于重型负载，当达到预设的转数后，凸轮使开关运转，由此启动预定的动作。

u偏航限位开关的内外齿速比为1：100，即当偏航限位开关的小齿轮转动100圈时，内部的触点转动一圈。

567u工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的。

89u 开关频率≤2500H z u 感应范围：0~2.5m m10u行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

1112u WP4084过振动传感器是用于测量风机在运行时的振动情况，主要可以在水平和垂直两个方向上进行频率测量，其测量范围在0.2～5.0H Z之间，并以模拟量输出。

同时，WP4084内部集成了数据通讯功能，可用于R S485通讯或C A N总线通讯，使用者可以利用计算机或主控制器来修改其某些参数。

13u P C H1026用于低频检测，其内外连接的传感器最多可达4个。
