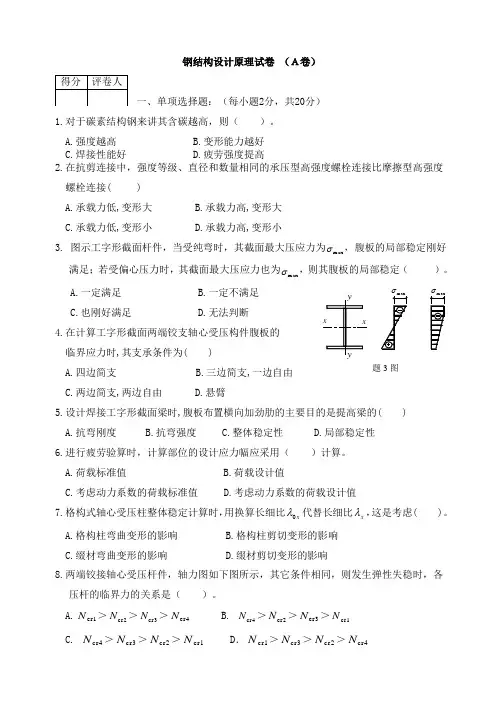

钢结构设计原理试卷 (A卷)一、单项选择题:(每小题2分,共20分)1.对于碳素结构钢来讲其含碳越高,则( )。
A.强度越高B.变形能力越好C.焊接性能好D.疲劳强度提高2.在抗剪连接中,强度等级、直径和数量相同的承压型高强度螺栓连接比摩擦型高强度螺栓连接( ) A.承载力低,变形大 B.C.承载力低,变形小D.3. 满足;若受偏心压力时, A.一定满足 B. C.也刚好满足 D.4.临界应力时,其支承条件为( ) A.四边简支B.C.两边简支,两边自由D.悬臂5.设计焊接工字形截面梁时,A.抗弯刚度 B.抗弯强度6.A.荷载标准值 B.荷载设计值C.考虑动力系数的荷载标准值D.考虑动力系数的荷载设计值7.格构式轴心受压柱整体稳定计算时,用换算长细比x 0λ代替长细比x λ,这是考虑( )。
A.格构柱弯曲变形的影响 B.格构柱剪切变形的影响 C.缀材弯曲变形的影响D.缀材剪切变形的影响8.两端铰接轴心受压杆件,轴力图如下图所示,其它条件相同,则发生弹性失稳时,各压杆的临界力的关系是( )。
A.cr1N >cr2N >cr3N >cr4NB. cr4N >cr2N >cr3N >cr1NC. cr4N >cr3N >cr2N >cr1N D .cr1N >cr3N >cr2N >cr4N9.10.A.C.二、填空题(每空1分,共10分)1. 对于钢结构用钢材应严格控制硫的含量,这是因为含硫量过大,在焊接时会引起钢材的 。
2. 钢材的伸长率是衡量钢材 性能的指标,是通过一次静力拉伸试验得到的。
3. 当轴心受压构件发生弹性失稳时,提高钢材的强度将 构件的稳定承载力。
4. 焊接工字形组合截面轴压柱,腹板局部稳定条件为 γλf t h w /235)5.025(/0+≤,其中λ应取 。
5. 提高钢梁的整体稳定性最有效的办法之一就是设置侧向支承点,但侧向支承点必须设在钢梁的 翼缘处。
6. 实腹式偏心压杆在弯矩平面外的失稳属于 屈曲。
天津大学试卷专用纸学院建筑工程学院专业土木工程专业班年级学号姓名共4页第1页20xx ~20xx 学年第 x2 学期期末考试试卷《建筑钢结构设计》(A 卷共5页)4、简述吊车对厂房结构产生的三种荷载;(4分)答:竖向荷载,由吊车体系的自重产生;横向水平制动力,由吊车小车的启动与刹车产生;纵向水平制动力,由吊车大车的启动与刹车产生。
(考试时间:年月日)题号一二成绩核分人签字5、简述多层钢结构体系的主要类型;( 4 分)得分答:柱—支撑体系:框架梁柱节点均为铰接,在纵向与横向沿柱高设置竖向柱间支撑;一、简答题(共30 分)纯框架体系:在纵横两个方向均为多层刚接框架;框架支撑体系:一个方向为柱—支撑1、写出钢结构排架承载力极限状态设计公式n体系,另一个方向为纯框架体系的混合体系。
0(GCGGkQ 1CQ1Q1ki 2ci QiCQiQik)R中符号(, )的含义;(4分)6、高层钢结构体系的主要类型;(4 分)答:0为重要性系数;G ,Qi 为永久荷载及可变荷载的分项系数;为组合系数。
答:框架结构体系、框架—剪力墙结构体系、外筒式结构体系、筒中筒式结构体系、筒束式结构体系及钢—混凝土组合结构体系。
2、单层厂房钢结构屋盖支撑体系由哪些支撑构成;(4 分)7、高层钢结构不宜采用Q390 钢的原因是什么?( 2 分)答:上(下)弦横向水平支撑;下弦纵向水平支撑;垂直支撑。
答: Q390钢伸长率为 18%,不符合伸长率大于 20%的规定;8、简述采用时程分析法时地震波的选取原则;(4 分)3、简述单层厂房横向框架的两种主要类型及其特点;( 4 分)答:至少应采用 4条能反映当地场地特性的地震加速度波,其中宜包括一条本地区历史答:( 1)横梁与柱铰接,特点是对柱基沉降的适应性较强,且安装方便,计算简单,受上发生的实测地震记录波。
如当地没地震记录,可根据当地场地条件选用合适的其他地力明确,缺点是下段柱的弯矩较大,厂房的横向刚度较差。
钢结构设计原理题库一、单项选择题(在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分 )1.下列情况中,属于正常使用极限状态的情况是【】A 强度破坏 B 丧失稳定C 连接破坏D 动荷载作用下过大的振动2.钢材作为设计依据的强度指标是【】A 比例极限 f p B 弹性极限 f eC 屈服强度 f yD 极限强度 f u3.需要进行疲劳计算条件是:直接承受动力荷载重复作用的应力循环次数n 大于或等于【】A 5× 104 B 2× 104C 5× 105D 5× 1064.焊接部位的应力幅计算公式为A max0.7 minB C0.7 max min D【】max minmax min5.应力循环特征值(应力比)ρ=σmin/ σmax将影响钢材的疲劳强度。
在其它条件完全相同情况下,下列疲劳强度最低的是【】A 对称循环ρ =-1 B 应力循环特征值ρ =+1C脉冲循环ρ =0 D 以压为主的应力循环6.与侧焊缝相比,端焊缝的【】A 疲劳强度更高 B 静力强度更高C塑性更好 D 韧性更好7.钢材的屈强比是指【】A 比例极限与极限强度的比值 B 弹性极限与极限强度的比值C屈服强度与极限强度的比值 D 极限强度与比例极限的比值 .8.钢材因反复荷载作用而发生的破坏称为【】A 塑性破坏B疲劳破坏C脆性断裂D反复破坏 .9.规范规定:侧焊缝的计算长度不超过60 h f,这是因为侧焊缝过长【】A 不经济B弧坑处应力集中相互影响大C计算结果不可靠 D 不便于施工10.下列施焊方位中,操作最困难、焊缝质量最不容易保证的施焊方位是【】A 平焊 B 立焊C 横焊D 仰焊11.有一由两不等肢角钢短肢连接组成的T 形截面轴心受力构件,与节点板焊接连接,则肢背、肢尖内力分配系数 k1、 k2为【】A k10.75, k20.25 B k1 0.70, k2 0.30C k10.65, k20.35D k10.75, k20.3512.轴心受力构件用侧焊缝连接,侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是【】A. 两头大中间小 B. 两头小中间大C.均匀分布D.直线分布 .13.焊接残余应力不影响钢构件的【】A 疲劳强度 B 静力强度C 整体稳定D 刚度14.将下图( a)改为( b)是为了防止螺栓连接的【】A 栓杆被剪坏 B 杆与孔的挤压破坏C 被连构件端部被剪坏D 杆受弯破坏15.规范规定普通螺栓抗拉强度设计值只取螺栓钢材抗拉强度设计值的0.8 倍,是因为【】A 偏安全考虑 B 考虑实际作用时可能有偏心的影响C 撬力的不利影响D 上述 A 、 B 、C16.受剪栓钉连接中,就栓钉杆本身而言,不存在疲劳问题的连接是【】A 普通螺栓B 铆钉连接B 承压型高强度螺栓 D 受剪摩擦型高强度螺栓17.高强度螺栓的预拉力设计值计算公式0.9 0.9 0.90.9 不是考虑P1.2A e f u中,三个??【】A 螺栓材料不均匀性的折减系数B 超张拉系数C 附加安全系数D 考虑拧紧螺栓时扭矩产生的剪力的不利影响。
钢结构原理与设计练习题第1章 绪论一、选择题1、在结构设计中,失效概率P f 与可靠指标β的关系为( B )。
A 、P f 越大,β越大,结构可靠性越差B 、P f 越大,β越小,结构可靠性越差C 、P f 越大,β越小,结构越可靠D 、P f 越大,β越大,结构越可靠2、若结构是失效的,则结构的功能函数应满足( A )A 、0<ZB 、0>ZC 、0≥ZD 、0=Z3、钢结构具有塑性韧性好的特点,则主要用于( A )。
A .直接承受动力荷载作用的结构B .大跨度结构C .高耸结构和高层建筑D .轻型钢结构4、在重型工业厂房中,采用钢结构是因为它具有( C )的特点。
A .匀质等向体、塑性和韧性好B .匀质等向体、轻质高强C .轻质高强、塑性和韧性好D .可焊性、耐热性好5、当结构所受荷载的标准值为:永久荷载k G q ,且只有一个可变荷载k Q q ,则荷载的设计值为( D )。
A .k G q +k Q qB .1.2(k G q +k Q q )C .1.4(k G q +k Q q )D .1.2k G q +1.4k Q q6、钢结构一般不会因偶然超载或局部荷载而突然断裂破坏,这是由于钢材具有( A )。
A .良好的塑性B .良好的韧性C .均匀的内部组织D .良好的弹性7、钢结构的主要缺点是( C )。
A 、结构的重量大B 、造价高C 、易腐蚀、不耐火D 、施工困难多8、大跨度结构常采用钢结构的主要原因是钢结构(B)A.密封性好B.自重轻C.制造工厂化D.便于拆装二、填空题1、结构的可靠度是指结构在规定的时间内,在规定的条件下,完成预定功能的概率。
2、承载能力极限状态是对应于结构或构件达到了最大承载力而发生破坏、结构或构件达到了不适于继续承受荷载的最大塑性变形的情况。
3、建筑机械采用钢结构是因为钢结构具有以下特点:1)______强度高、自重轻__________、2)_____塑性、韧性好_______________,3)______材质均匀、工作可靠性高______________。
《钢结构设计原理》期末考试试卷(A)一、单项选择题(共10小题, 每小题1分, 共10分)1、建筑用压型钢板经常需要预先镀锌, 这是为了增加压型钢板的()。
(A)抗拉强度(B)防火性能(C)耐腐蚀性能(D)冲击韧性2.在静力荷载作用下, 钢材承受三向拉应力时, 易发生()。
(A)塑性破坏(B)脆性破坏(C)疲劳破坏(D)无法判定3.当温度从常温降到负温时, 钢材的塑性和冲击韧性()。
(A)都会降低(B)都会升高(C)塑性降低、冲击韧性升高(D)塑性升高、冲击韧性降低4.在承受动力荷载的结构中进行疲劳验算时, 计算设计应力幅应该用()。
(A)荷载设计值(B)乘以动力系数的荷载标准值(C)荷载标准值(D)乘以动力系数的荷载设计值5.对Q235和Q345两种不同强度的钢材进行手工焊时, 焊条宜采用()。
(A)E43型(B)E50型(C)E55型(D)H10Mn26.如图1所示结构, 在正常情况下, 根据普通螺栓群连接设计的假定, 在M≠0时, 构件A ()。
(A)必绕形心d点转动(B)绕哪根轴转动与M无关, 仅取决于N的大小(C)绕哪根轴转动与N无关, 仅取决于M的大小(D)当N=0时, 必绕c点转动图17、规定缀条柱的单肢长细比(为柱两主轴方向最大长细比), 是为了()。
(A)保证整个柱的稳定(B)使两个单肢能共同工作(C)避免单肢先于整个柱失稳(D)构造要求8、当工字梁的截面板件宽厚比等级为()时, 计算梁的抗弯强度应取有效截面模量。
(A)S1级(B)S2.S3级(C)S4级(D)S5级9、承受固定荷载F的焊接截面梁, 在F作用点处设有支承加劲肋, 如图2所示, 截面1-1处需验算折算应力, 其验算部位为()。
(A)①(B)②(C)③(D)④图210、双轴对称焊接组合工字形截面偏心受压柱, 偏心荷载作用在腹板平面内, 可能发生的失稳形式为( )。
(A )在弯矩作用平面内的弯曲失稳或弯矩作用平面外的弯曲失稳 (B )在弯矩作用平面内的弯扭失稳或弯矩作用平面外的弯扭失稳 (C )在弯矩作用平面内的弯曲失稳或弯矩作用平面外的弯扭失稳 (D )在弯矩作用平面外的弯曲失稳1、二、简答题(每小题7分, 共42分)2、简述钢结构的特点?3、钢材的力学性能指标包括哪几项?4、钢板为什么薄板性能优于厚板?简述抗剪螺栓连接的破坏形式和避免破坏发生所采取的的措施?5.说明确保轴心受压构件局部稳定的原则? H 型截面腹板局部稳定性不满足可采取的措施有哪些?6、影响受弯构件整体稳定性的主要因素有哪些?三、小计算题(每小题5分, 共15分)1.已知一两端铰支轴心受压缀板柱, 长10.0m, 截面由2I32a 组成, 两肢件之间的距离为300mm, λ1=31, 如图3所示。

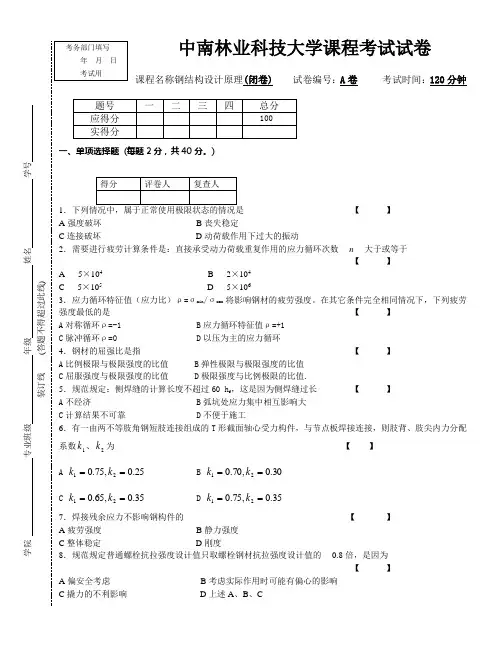

中南林业科技大学课程考试试卷课程名称钢结构设计原理(闭卷) 试卷编号:A 卷 考试时间:120分钟一、单项选择题 (每题2分,共40分。
)1.下列情况中,属于正常使用极限状态的情况是 【 】 A 强度破坏 B 丧失稳定C 连接破坏D 动荷载作用下过大的振动2.需要进行疲劳计算条件是:直接承受动力荷载重复作用的应力循环次数n 大于或等于 【 】 A 5×104 B 2×104 C 5×105 D 5×1063.应力循环特征值(应力比)ρ=σmin /σmax 将影响钢材的疲劳强度。
在其它条件完全相同情况下,下列疲劳强度最低的是 【 】 A 对称循环ρ=-1 B 应力循环特征值ρ=+1 C 脉冲循环ρ=0 D 以压为主的应力循环4.钢材的屈强比是指 【 】 A 比例极限与极限强度的比值 B 弹性极限与极限强度的比值 C 屈服强度与极限强度的比值 D 极限强度与比例极限的比值.5.规范规定:侧焊缝的计算长度不超过60 h f ,这是因为侧焊缝过长 【 】 A 不经济 B 弧坑处应力集中相互影响大 C 计算结果不可靠 D 不便于施工6.有一由两不等肢角钢短肢连接组成的T 形截面轴心受力构件,与节点板焊接连接,则肢背、肢尖内力分配系数1k 、2k 为 【 】A 25.0,75.021==k kB 30.0,70.021==k kC 35.0,65.021==k kD 35.0,75.021==k k7.焊接残余应力不影响钢构件的 【 】 A 疲劳强度 B 静力强度 C 整体稳定D 刚度8.规范规定普通螺栓抗拉强度设计值只取螺栓钢材抗拉强度设计值的0.8 倍,是因为【 】A 偏安全考虑B 考虑实际作用时可能有偏心的影响C 撬力的不利影响D 上述A 、B 、C学院 学院装订线 (答题不得超过此线)9.高强度螺栓的预拉力设计值计算公式e u 0.90.90.91.2P A f ⨯⨯=中,三个0.9∙不∙是考虑【 】A 螺栓材料不均匀性的折减系数B 超张拉系数C 附加安全系数D 考虑拧紧螺栓时扭矩产生的剪力的不利影响。
XXX职业学院20XX—20XX学年第一学期期末考试建筑系20XX 级《钢结构设计原理》试卷XX 卷考试形式:开卷答题时间:90 分钟总分题号一二三四五六核分人题分10 5 10 20 10 45复查人得分说明:1.本试卷分第Ⅰ卷(客观题)和第Ⅱ卷(主观题)两部分。
2.考生务必用黑(蓝)色墨水签字笔工整、完整填写试卷密封栏内专业、班级、姓名、准考证号。
第Ⅰ卷(共25 分)一、单项选择题(共 10 小题,每小题 1 分,共 10 分)。
A、钢结构自重大,承载力较高B、钢结构自重轻,承载力较低C、钢结构自重大,承载力较低D、钢结构自重轻,承载力较高2、钢材所含化学元素只能怪均为有害杂质的是()。
A、碳磷硅B、硫酸锰C、硫氧氮D、碳酸钒3、结构的重要性系数ro,对于安全等级为一、二、三级的结构构体,应分别取为()。
A、一级1.2 二级1.1 三级1.0B、一级1.3 二级1.3 三级1.1C、一级1.0 二级0.9 三级0.8D、一级1.1 二级1.0 三级0.94、钢结构用刚W(c)一般不大于()。
A、0.6%B、0.25%C、0.22%D、0.2%5、钢材的抗拉强度fu与屈服强度fy之比是钢材的()。
A、强度储备B、弹塑性阶段的承载力C、塑性变形能力D、强化阶段承载力6、直角焊缝的有效厚度he为()。
A、4mmB、1.2hfC、1.5hfD、0.7hf7、某侧面直角焊缝焊脚尺寸hf=6mm,由计算得到的所需计算长度为4mm,考虑起落弧的缺陷,设计时焊缝的实际长度应取()。
A、40mmB、52mmC、58mmD、60mm8、轴心受力构件刚度较高的标志是杆件()。
A、较短B、截面较宽C、截面较大D、长细比较小9、同类构件的钢板,厚度越大()。
A、强度降低B、强度不变C、强度增大D、无法判定10、普通双轴对称的轴心受压构件承载力决定于()。
A、扭转弯曲B、强度C、强度增大D、弯扭屈曲二、多项选择题(共 5 小题,每小题 1 分,共 5 分)。
《钢结构设计原理》——期末考试参考答案一、单选题1.对于对接焊缝,当焊缝与作用力间的夹角满足( )时,该对接焊缝的可不进行验算。
A.1B.1.5C.2D.0.5正确答案:B2.对于钢结构的局部失稳,一般不采用( )方式。
A.增加翼缘与腹板厚度B.减小翼缘与腹板的宽度C.提高杆件的强度D.设置加劲肋正确答案:C3.钢材拉伸性能试验采用( )进行检测。
A.压力试验机B.弯折仪C.拉拔仪D.万能试验机正确答案:D4.受弯构件的腹板加劲肋设计原则是()。
A.无论如何都要设置腹板加劲肋B.调整腹板的高厚比,尽量不要设置加劲肋C.各种加劲肋的功能是不一样的,要依据情况设置D.要优先设置纵向加劲肋正确答案:C5.为了防止轴心受压构件的局部失稳需( )。
A.规定板件有足够的强度B.规定板件的宽厚比C.规定板件有足够的刚度D.规定板件有足够的厚度正确答案:B6.钢梁腹板局部稳定采用( )准则。
A.腹板局部屈曲应力不小于构件整体屈曲应力B.腹板实际应力不超过腹板屈曲应力C.腹板实际应力不小于板的屈服应力D.腹板局部临界应力不小于钢榭屈服应力正确答案:D7.常用的钢结构连接方法中,广泛应用于可拆卸连接方法是( )。
A.焊接连接B.螺栓连接C.铆接连接D.销键连接正确答案:B8.钢梁腹板加劲肋的主要作用是( )。
A.增强截面的抗扭刚度B.保证腹板的局部稳定性C.提高截面的强度D.提高梁的整体稳定性正确答案:B9.轴的刚度分为( )和扭转刚度。
A.扭矩刚度B.弯曲刚度C.抗震刚度D.机动刚度正确答案:B10.轴心受压构件柱脚底板的面积主要取决于( )。
A.底板的抗弯刚度B.柱子的截面积C.基础材料的强度等级D.底板的厚度正确答案:C11.直角角焊缝连接的计算是根据( )情况不同分类的。
A.焊缝形式B.钢材型号C.受力情况D.结构形式正确答案:C12.钢材塑性破坏的特点是( )。
A.变形小B.破坏经历时间非常短C.无变形D.变形大正确答案:D13.高强螺栓与普通螺栓之间的主要区别是( )。
《钢结构设计原理》课程试卷(A)2022╱2023学年第一学期4分,共16分)热脆、蓝脆常幅疲劳、变幅疲劳承载能力极限状态、正常使用极限状态冷作硬化、时效硬化二、选择题(每小题1分,共10分)1. 从合理和经济的观点出发,概率极限状态设计方法是()(A) 绝对可靠的方法(B) 落后的设计方法(C) 先进的设计方法(D) 淘汰的设计方法2. 结构钢的强度设计值()(A) 随厚度增大而降低,与钢材质量等级(从A到E)无关(B) 随厚度增大而降低,随钢材质量等级(从A到E)逐级提高(C) 随厚度增大而降低,随钢材质量等级从(从A到E)逐级降低(D) 随厚度增大而提高,随钢材质量等级从(从A到E)逐级提高3. 焊接工字形截面钢梁的折算应力计算部位在梁截面()(A) 受压翼缘的外边缘(B) 翼缘和腹板相交位置(C) 中性轴位置(D) 受拉翼缘的外边缘4. 对接焊缝采用引弧板的目的是()(A) 消除焊缝端部的焊接缺陷(B) 提高焊缝的设计强度(C) 增加焊缝的变形能力(D) 降低焊接的施工难度5. Q235钢和Q355钢进行焊接时,焊条型号应采用()(A) E60 (B) E55(C) E50 (D) E436. 相同的连接形式,当采用高强度螺栓摩擦型连接时,( )(A) 承载力一定低于高强螺栓承压型连接(B) 栓杆预拉力可能低于普通螺栓连接(C) 变形可能大于普通螺栓连接(D) 孔壁挤压程度大于高强螺栓承压型连接7. 将下图(a)改为(b)是为了防止螺栓连接的()(A) 栓杆被剪坏(B) 孔壁的受压破坏(C) 被连板件端部被剪坏(D) 栓杆的受弯破坏8.梁的抗弯强度计算公式为:M x/(W nxγx f )≤1,当截面塑性发展系数γx>1时,与此相应的翼缘外伸肢宽厚比不应超过()(A) 15εk(B) 13εk(C) (10+0.1λ) εk(D) (25+0.5λ) εk9. 设计焊接梁时,确定梁的最小截面高度应满足的要求是()(A) 建筑要求(B) 刚度要求(C) 施工要求(D) 经济要求10. 轴心受压柱绕两个主轴的截面分类不同,则柱两个方向的等稳定条件为()(A) λx = λy(B) ϕx=ϕy(C) I x = I y(D) i x = i y三、填空题(每空1分,共10分)1.钢结构有耐腐蚀性差和差的弱点。
一、填空题(10×1=10分)1、冲击韧性是判别钢材和的综合指标。
2、螺栓在构件上的排列应满足、、。
3、格构柱中部为空心矩形,抗扭刚度较差,运输及安装中易变形,因而隔一定距离要设置。
4、钢梁在集中荷载作用下,若局部承压强度不满足应采取的措施是。
5、承受动力荷载的结构中,侧面角焊缝的计算长度不宜。
6、对于轴心受压构件,当截面无削弱时,可以不进行计算。
7、实腹式压弯构件在弯矩平面外屈曲形式为。
二、选择题(10×1=10分 )1、正面角焊缝与侧面角焊缝相比,具有( ) 特点。
A. 强度高B.强度低C.刚度小D. 塑性好2、应力集中越严重,钢材也就变得越脆,这是因为应力集中( )。
A. 降低了材料的屈服点B. 产生同号应力场,使塑性变形受到限制C. 处的应力比平均应力高D. 降低了钢材的抗拉强度3、在下图的螺栓连接中,应对螺栓()进行验算。
A. 1B. 2C. 3D. 44、在低温工作的钢结构选择钢材除强度、塑性、冷弯性能指标外,还需()指标。
A.低温屈服强度B.低温抗拉强度 C.低温冲击韧性D.疲劳强度5、某角焊缝T形连接的两块钢板厚度分别为8mm和10mm,合适的焊角尺寸为()。
A 、4mm B、6 mm C 、10mm D 、12mm是考虑()。
6、格构式轴压构件绕虚轴的稳定计算采用换算长细比oxA.格构构件整体稳定承载力高于同截面实腹构件B.考虑强度降低的影响C.考虑单肢失稳对构件承载力的影响D.考虑剪切变形的影响7、设计焊接工字型截面梁时,腹板布置横向加劲肋的目的是提高梁的()。
A. 抗弯刚度B. 抗弯强度C. 整体稳定性D. 局部稳定性8、产生焊接残余应力的主要因素之一是()。
A钢材的塑性太低B钢材的弹性模量太高C焊接时热量分布不均D焊缝的厚度太小9、Q235-A级钢和Q235-B级钢出厂时不相同的保证项目是()。
A. 屈服点B. 极限抗拉强度C. 冲击韧性D. 延伸率10、验算工字形组合截面轴心受压构件翼缘和腹板的局部稳定时,计算公式中的长细比为( )。
钢结构设计原理考试题(下面是一篇关于钢结构设计原理的考试题)第一部分:选择题(每题5分,共10题,共50分)请从以下选项中选择一个正确的答案,并将其填在题后的括号内。
1. 钢结构设计中,常用的构造形式不包括:a) 空心型构件b) 框架型结构c) 悬臂梁结构d) 空腹板结构( )2. 钢结构在抗震设计中有哪些优势?a) 轻质高强b) 施工方便快捷c) 建筑自重较轻d) 以上答案都正确( )3. 哪些因素会影响钢结构材料的选择?a) 设计荷载要求b) 施工工艺c) 功能要求d) 所有答案都正确( )4. 钢结构设计中,常用的荷载计算方法不包括:a) 按照设计规范要求计算b) 使用静力分析方法计算c) 采用复杂的有限元分析计算d) 根据经验公式计算( )5. 钢结构的连接形式不包括:a) 焊接连接b) 螺栓连接c) 拼插连接d) 铆钉连接( )6. 在钢结构设计中,什么是构造稳定性问题?a) 结构整体稳定性b) 纵向稳定性c) 横向稳定性d) 以上答案都正确( )7. 钢结构的防腐处理包括以下哪些方法?a) 热浸镀锌b) 喷涂防腐漆c) 封闭式涂层d) 所有答案都正确( )8. 在钢结构设计中,什么是受力状态?a) 结构受到的外力b) 结构内部受力分布c) 结构的几何形状d) 所有答案都正确( )9. 钢结构设计中,为了提高材料的使用性能,常常采用的方法不包括:a) 热处理b) 冷加工c) 界面处理d) 表面涂覆( )10. 钢结构的疲劳性能是指:a) 结构在动力荷载作用下的破坏性能b) 结构在重复荷载作用下的破坏性能c) 结构在温度变化下的破坏性能d) 结构在化学环境下的破坏性能( )第二部分:简答题(每题10分,共4题,共40分)1. 请简要介绍钢结构设计中的抗震设计原则。
2. 钢结构中常用的连接形式有哪些?请简要介绍其中两种。
3. 请描述钢结构设计中材料选择的基本原则,并给出至少两个具体的例子。
三、判断题(共5题,每小题2分,共10分) 1. 钢材的疲劳破坏是一种脆性破坏。
( ) 2. 在进行钢结构设计时,一般将抗拉强度f u 而不是屈服强度f y 作为承载能力极限状态计算的限值。
( )
3. 符号“∟125×80×10”表示不等边角钢。
( )
4. T 形连接中直角角焊缝的最大焊脚尺寸h f , max =1.2t ,式中t 为较厚焊件的厚度。
( )
5. 实腹式轴压构件绕x 、y 轴的长细比分别为x λ、y λ,对应的稳定系数分别为x ϕ、y ϕ,若x λ=y λ ,则x ϕ=y ϕ。
( )
四、简答题(共4题,每小题6分,共24分)
1. 简述与其他结构相比,钢结构的特点有哪些。
2. 简述角焊缝的构造要求。
3. 简述实腹式轴心受压构件截面设计应考虑的原则。
4. 简述不考虑屈曲后强度的组合梁中加劲肋的设置原则。
五、计算题(共3题,每小题10分,共30分)
1. (10分)角焊缝的连接设计计算。
下图为角钢杆件和节点板用角焊缝搭接连接。
构件承受静力荷载产生的轴心拉力设计值为N=650KN 。
角钢截面为2∟100×10,节点板厚度为t=8mm ,钢材均为Q235B 钢。
焊接用手工焊,E43型焊条,2
160mm N f w f =。
试设计采用三面围焊时此节点的连接(确定焊角尺寸及焊缝长度)。
2.(10分)验算图示螺栓连接的强度。
牛腿用螺栓以及承托板与柱连接,螺栓布置如下图所示。
承受竖向荷载(设计值)F=220kN ,偏心距为e=200mm 。
已知构件和螺栓均用Q235钢材。
(1) 若采用C 级普通螺栓,M18,A e =192mm 2,2
170mm N f b t =,试验算连接强度。
(2) 若采用高强螺栓摩擦型,10.9级M20,设计预拉力值P=155kN ,试验算连接强度。
3.(10分)验算图示简支梁集中力作用处截面的抗弯强度和抗剪强度。
一焊接工字形钢梁截面尺寸如下图所示,采用Q235-B 制成,正应力强度设计值2
215mm N f =,剪
应力强度设计值2
125mm N f v =。
集中力作用处设有加劲肋,不计梁的自重,考虑塑性发展的系数
γx =1.05。
得分 评卷人 复查人 得分 评卷人 复查人 得分 评卷人 复查人。
