ArcGIS空间数据编辑

ArcGIS基础学习思路整理学习资料：地理信息系统教程上的例题与操作步骤，地理信息系统导论上的习作与挑战任务，往届GIS大赛试题。

一、空间数据处理1.空间数据采集：（1）地理配准（2）空间校正2.空间数据编辑：（1）要素的编辑（2）创建要素（3）修改要素3.空间数据的拓扑处理：（1）拓扑创建（2）拓扑的验证（3）拓扑编辑（4）拓扑错误修改4.空间参考与变换：（1）空间参考与地图投影（2）投影变换（3）坐标问题5.地图制图：（1）地图制图输出（2）符号化与样式（3）掩模与制图表达二、空间数据分析1.矢量数据分析：（1）数据提取：裁剪，分割，筛选（2）统计分析：频数，汇总统计数据（3）缓冲区分析：建立缓冲区，多环缓冲区，点距离（4）叠置分析：相交，联合，融合，合并，标识，擦除，更新（5）泰森多边形2.栅格数据分析：（1）密度分析（2）距离分析（3）提取分析（4）局域分析（5）邻域分析3.地形表面分析：（1）用DEM进行制图（2）坡度坡向分析（3）表面曲率分析（4）提取破向坡度，水系河流4.视域流域水文分析：（1）视域分析（2）流域分析：填洼，流向分析，计算水流长度，流量分析（3）河网分析：生成河网，河网矢量化，平滑河网，河流连接5.插值及重分类分析：（1）插值分析：克里金插值（2）重分类分析6.网络分析：（1）网络分析（2）最小耗费路径分析7.地统计学分析：8.Model Builder与空间建模：ArcGIS处理问题综合流程整理一、按照一定的条件选取事宜区域某一地区引进X型经济作物，该作物的生长环境需要满足一定的地形及气象条件。

现有该地区的地形及气象数据，请你根据X型作物的生长条件，为该地区进行X型作物适宜区分析相关信息说明如下：①数据中，dem为数字高程模型数据，gully.shp为主沟谷数据；climate.txt为气象观测表数据（包含坐标、温度/℃及降雨/ mm等）。

②dll中，DevComponents.DotNetBar2.DLL为工具控件库，IrisSkin2.DLL为皮肤控件库，titlerectangle.ssk为皮肤文件。

arcgis空间数据的编辑处理及坐标变换实验3-1、空间数据库管理及属性编辑⼀、实验⽬的1. 利⽤ArcCatalog 管理地理空间数据库，理解Personal Geodatabse 空间数据库模型的有关概念。

2. 掌握在ArcMap中编辑属性数据的基本操作。

3. 掌握根据GPS数据⽂件⽣成⽮量图层的⽅法和过程。

4. 理解图层属性表间的连接(Join)或关联(Link)关系。

⼆、实验准备预备知识：ArcCatalog ⽤于组织和管理所有GIS 数据。

它包含⼀组⼯具⽤于浏览和查找地理数据、记录和浏览元数据、快速显⽰数据集及为地理数据定义数据结构。

基本概念：要素数据集、要素类数据⽂件：National.mdb ，GPS.txt （GPS野外采集数据）。

软件准备：ArcGIS Desktop 9.x ---ArcCatalog三、实验内容与主要过程第1步启动ArcCatalog 打开⼀个地理数据库当ArcCatalog打开后，点击按钮（连接到⽂件夹）. 建⽴到包含练习数据的连接在ArcCatalog窗⼝左边的⽬录树中, 点击上⾯创建的⽂件夹的连接图标旁的(+)号，双击个⼈空间数据库－National.mdb。

打开它。

在National.mdb 中包含有2 个要素数据集、1个关系类和1 个属性表。

第2步预览地理数据库中的要素类在ArcCatalog窗⼝右边的数据显⽰区内，点击“预览”选项页切换到“预览”视图界⾯。

在⽬录树中，双击数据集要素集－“WorldContainer”，点击要素类－“Countries94”激活它。

在此窗⼝的下⽅，“预览”下拉列表中，选择“表格”。

现在，你可以看到Countries94的属性表。

查看它的属性字段信息。

第3步创建缩图，并查看元数据导出元数据信息第4步创建个⼈地理数据库(Personal Geodatabase-PGD)在ArcCatalog 的⽬录树中，定位到E盘，右键点击这E盘，在出现的菜单中，选择[新建]>>[⽂件夹]，⽂件夹名称改为myGeoDB 。

ArcGIS 软件应用实验2一、实验目的掌握arcgis编辑功能中的两个主要模块：创建和编辑要素和使用空间校正二、实验内容（1）练习创建和编辑要素这一模块下的四个实验，主要包括：定义要创建的新要素类、根据现有要素创建要素、编辑面要素和编辑折点和线段；（2）使用空间校正这一工具完成变换数据、对数据进行橡皮页变换、对数据进行边匹配和在要素间传递属性这四个练习。

三、实验步骤（一）创建和编辑要素练习1：定义要创建的新要素类型1、任务要求在现有的图层中某种类型的要素，定义一个新的要素类别，用来表示公园内仅供研究使用的区域周围的缓冲区域；2、准备工作1）通过工具，打开exercise2；图1准备工作3、具体步骤：1）在内容列表中，右键单击Research areas图层，指向编辑要素（edit feature），然后单击定义新要素类型。

图22）在弹出的数据框中对将建立的要素进行编辑，其中包括填充颜色、名称、描述和标签其中标注用于显示内容列表和图例中的符号类别。

图3定义新的类别符号3）最后结果显示图4创建完成练习2：根据现有要素创建要素1、任务要求存在一个显示公园中某个仅供研究位置的面要素，并且要使用该面要素创建另一个用来表示其周围缓冲区的要素；2、准备工作1）继续使用上一个实验的exercise2；2）使用书签这一工具，定位到该实验所用研究区域（research only area）；图53、具体步骤1）禁用内容列表中河流图层，此时河流图层是灰色的；图62）单击编辑器菜单，然后单击缓冲；图7功能选择2）在缓冲距离文本框中输入300。

这表示将在距离所选面的边界 300 米（地图单位）的范围内创建缓冲区；图8距离设置3）创建成功。

图9练习3：编辑面要素1、任务要求（1）因为上一个练习中通过“缓冲命令”创建的要素包含了原始要素的范围和缓冲距离，（2）通过本实验将其内部原始要素的形状从当前缓冲要素中移除；将相邻的研究区域，沿二者中部穿过的河流分成两个面。

G I S空间数据的编辑 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】实验二空间数据处理（三）——ArcGIS的数据编辑目的(1)掌握矢量数据的编辑内容(1)掌握矢量数据的编辑方法；(2)几何数据和属性数据两部分内容的编辑；(3)练习数据属性表的基本编辑、表连接等。

基本概念介绍1.ArcMap中的数据编辑数据编辑是纠正数据错误的重要手段，包括几何数据和属性数据的编辑。

几何数据的编辑主要是针对图形的操作（图形编辑），包括平行线复制、缓冲区生成、镜面反射、图层合并、结点操作和拓扑修改等。

属性数据的编辑包括图形要素属性的添加、删除、修改、复制、粘贴、属性表导出等。

在ArcMap中，编辑操作由编辑器工具条来控制。

该工具条有几个重要的控件：(1)编辑器下拉菜单：菜单中有用于启动、停止和存储编辑对话过程的一些命令同时还提供了几种编辑操作、捕捉选项以及编辑选项。

(2)编辑工具：这一工具用于选择要编辑的要素。

(3)草图工具：这是编辑空间要素的主要工具。

允许数字化新的要素或修改已有要素的形状。

该工具进行的实际操作由编辑草图属性列表所控制。

(4)编辑草图属性列表：从下拉列表中，选择想要进行的编辑操作。

所列出的任务将根据编辑的要素类的改变而变化。

(5)属性对话框：在这个窗口中可以编辑选中要素的属性值。

2.理解表格结构表是数据库的结构物，它包括了行和列。

行（或称为记录）代表一个特征，如高速公路、湖等；列（或称为域），描述了特征的属性，例格，诸如要素类的缺省属性表都有预先设置的字段。

例如多边形coverage 有四个标准的字段即面积、周长、coverage#和coverage-id。

一个线性shapefile仅有一列名为shape的缺省列，其他字段完全由用户定义。

每个表格必须有唯一字段名，但字段的数据格式可以有多种。

一般来说，可以存储数字、文字、日期。

在ArcCatalog还支持特定格式，包括短整形、长整形、浮点型、双精度型、日期型、object-id和BLOB。

如何使用ArcGIS进行地理空间数据分析Chapter 1：ArcGIS基础知识ArcGIS是由美国环球信息系统公司（Esri）开发的一套地理信息系统（GIS）软件。

它提供了一系列工具和功能来处理地理空间数据，并进行数据分析。

在开始使用ArcGIS进行地理空间数据分析之前，我们首先需要了解基本的ArcGIS知识。

1.1 ArcGIS组成部分ArcGIS由ArcMap、ArcCatalog和ArcToolbox三个主要组件组成。

- ArcMap：用于创建、编辑和分析地图，可以展示地理空间数据的可视化结果。

- ArcCatalog：用于管理地理空间数据，包括浏览、搜索、导入、导出和组织等操作。

- ArcToolbox：提供了各种工具和模型，用于进行地理空间数据的分析和处理。

1.2 数据格式ArcGIS支持多种地理空间数据格式，包括矢量数据（如点、线、面）、栅格数据（如DEM、遥感影像）和表格数据。

在进行地理空间数据分析时，我们需要确保数据格式的正确性和一致性。

1.3 ArcGIS工作空间在ArcGIS中，工作空间是指存储地理空间数据和分析结果的文件夹。

通过创建和管理工作空间，我们可以更方便地进行地理空间数据的管理和分析。

Chapter 2：地理空间数据分析流程使用ArcGIS进行地理空间数据分析的一般流程包括数据准备、数据导入、数据预处理、数据分析和结果输出等步骤。

2.1 数据准备对于地理空间数据分析，首先需要明确研究的目标和涉及的地理数据。

根据目标选择合适的数据源，并进行数据采集和整理。

2.2 数据导入通过ArcCatalog将数据导入ArcGIS，并按照需要创建要素类（Feature Class）、栅格数据集（Raster Dataset）和数据表（Table）等数据集合。

2.3 数据预处理在进行地理空间数据分析之前，通常需要对数据进行预处理。

可以通过数据编辑、数据投影、数据剪裁、数据拓扑检查等操作来清洗和优化数据。

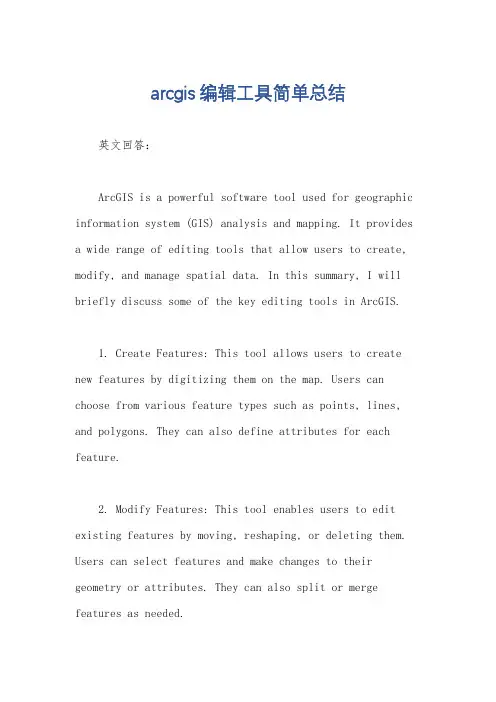

arcgis编辑工具简单总结英文回答：ArcGIS is a powerful software tool used for geographic information system (GIS) analysis and mapping. It provides a wide range of editing tools that allow users to create, modify, and manage spatial data. In this summary, I will briefly discuss some of the key editing tools in ArcGIS.1. Create Features: This tool allows users to create new features by digitizing them on the map. Users can choose from various feature types such as points, lines, and polygons. They can also define attributes for each feature.2. Modify Features: This tool enables users to edit existing features by moving, reshaping, or deleting them. Users can select features and make changes to their geometry or attributes. They can also split or merge features as needed.3. Attribute Editing: ArcGIS provides tools for editing feature attributes. Users can add, delete, or modify attribute values for individual features or multiple features at once. They can also calculate new attribute values based on expressions or existing attribute values.4. Snapping: Snapping is a useful tool for aligning features accurately. It allows users to snap features to each other or to specific points, lines, or vertices. Snapping ensures that features are connected properly and aligned with other features.5. Topology Editing: ArcGIS supports topology editing, which helps maintain the integrity of spatial relationships between features. Users can define and enforce rules for spatial relationships such as connectivity, adjacency, and containment. Topology editing tools allow users to fix errors and maintain data integrity.6. Split and Merge: These tools allow users to split features into multiple parts or merge multiple featuresinto a single feature. Splitting and merging features are useful for dividing or combining spatial entities based on specific criteria.7. Advanced Editing: ArcGIS also offers advancedediting tools such as trace, buffer, and union. The trace tool allows users to create new features by tracingexisting features. The buffer tool creates a buffer zone around selected features. The union tool combines overlapping features into a single feature.8. Versioning and Editing Workflows: ArcGIS provides versioning and editing workflows for managing edits made by multiple users. Versioning allows users to work on their own versions of the data and merge changes later. Editing workflows ensure that edits are properly managed and conflicts are resolved.Overall, ArcGIS editing tools provide a comprehensive set of capabilities for creating, modifying, and managing spatial data. These tools enable users to maintain data integrity, improve accuracy, and streamline their GISworkflows.中文回答：ArcGIS是一款用于地理信息系统（GIS）分析和制图的强大软件工具。

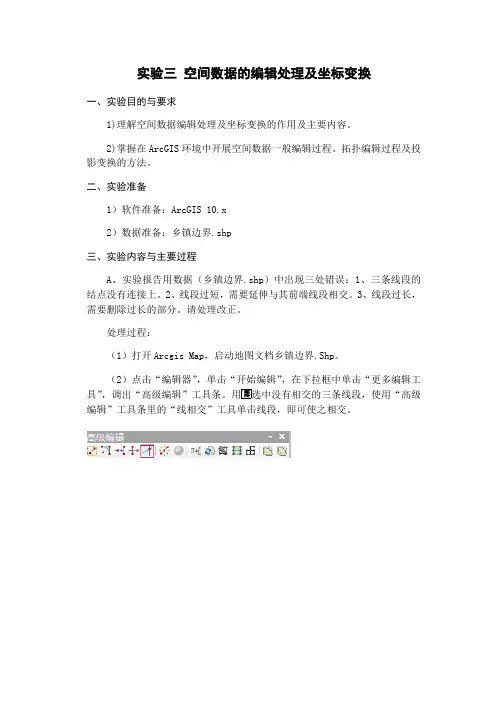

实验三空间数据的编辑处理及坐标变换一、实验目的与要求1)理解空间数据编辑处理及坐标变换的作用及主要内容。

2)掌握在ArcGIS环境中开展空间数据一般编辑过程、拓扑编辑过程及投影变换的方法。

二、实验准备1）软件准备：ArcGIS 10.x2）数据准备：乡镇边界.shp三、实验内容与主要过程A、实验报告用数据（乡镇边界.shp）中出现三处错误：1、三条线段的结点没有连接上。

2、线段过短，需要延伸与其前端线段相交。

3、线段过长，需要删除过长的部分。

请处理改正。

处理过程：（1）打开Arcgis Map，启动地图文档乡镇边界.Shp。

（2）点击“编辑器”，单击“开始编辑”，在下拉框中单击“更多编辑工具”，调出“高级编辑”工具条。

用选中没有相交的三条线段，使用“高级编辑”工具条里的“线相交”工具单击线段，即可使之相交。

（2）用工具选择需要延伸到的边界线，在高级编辑工具条中选择延伸工具，再点击需要延长的线要素，该线就延伸到指定的边界。

（3）用工具选择需要剪切的参照线，在高级编辑工具条中选择修剪工具，单击需要修剪的线要素，过长的出头线就被剪切至参照线的边界。

B、基于修正了错误的“乡镇边界.shp”的线性图层，将其生成面状图层：乡镇边界面.shp。

处理过程：（1）点击主窗口中的“地理处理”，调出“arctoolbox”窗口，展开，双击启用数据管理工具然后找“要素”，双击“要素转面”。

（2）弹出窗口，“输入要素”选择下拉框中的“乡镇边界”，“输出要素类”则点击添加工具，输入名称为“乡镇边界面”，设置容差值为0.05，设置单位“米”，勾选保留属性，按“确定”按钮即可。

C、在“乡镇边界面.shp”图层的基础上，将最左边乡镇分成两部分。

处理过程：用工具选择需要分割的面用“裁剪面”工具把面分为两部分。

D、在“乡镇边界面.shp”面图层的基础上，借助拓扑关系编辑要素的方法，调整最右边两个相邻乡镇公共边界，使其近似成为直线。

处理过程：（1）在“编辑器”中调出“拓扑”工具条，单击，弹出“选择拓扑”对话框，点选地图拓扑，勾选图层“乡镇边界面”，再点击下侧的选项，输入“拓扑容差0.5米”，按“确定”键返回。

实验三、空间数据处理一、实验目的1.掌握空间数据处理（融合、拼接、剪切、交叉、合并）的基本方法，原理。

领会其用途。

2.掌握地图投影变换的基本原理与方法。

3.熟悉ArcGIS中投影的应用及投影变换的方法、技术4.了解地图投影及其变换在实际中的应用。

二、实验准备预备知识：ArcToolbox 是ArcGIS Desktop中的一个软件模块。

内嵌在ArcCatalog 和ArcMap 中，在ArcView、ArcEditor 和ArcInfo 中都可以使用。

ArcToolbox 具有许多复杂的空间处理功能，包括的工具有：●数据管理●数据转换●Coverage 的处理●矢量分析●地理编码●统计分析空间间数据处理是基于已有数据派生新数据的一种方法。

是通过空间分析方法来实现的。

是基于矢量数据进行的，包括如下几种常用的操作：融合，剪切，拼接，合并，相交。

地理坐标系（Geogrpahic Coordinate System）地理坐标系使用基于经纬度坐标的坐标系统描述地球上某一点所处的位置。

某一个地理坐标系是基于一个基准面来定义的。

基准面是利用特定椭球体对特定地区地球表面的逼近，因此每个国家或地区均有各自的基准面。

在ArcGIS中基于这三个椭球，建立了我国常用的三个基准面和地理坐标系：●GCS_WGS1984(基于WGS84 基准面)●GCS_BEIJING1954(基于北京1954基准面)●GCS_XIAN1980(基于西安1980基准面)投影坐标系（Projected Coordinate Systems）投影坐标系使用基于X,Y值的坐标系统来描述地球上某个点所处的位置。

这个坐标系是从地球的近似椭球体投影得到的，它对应于某个地理坐标系。

投影坐标系由以下参数确定●地理坐标系（由基准面确定，比如：北京54、西安80、WGS84）●投影方法（比如高斯－克吕格、Lambert投影、Mercator投影）在ArcGIS中提供了几十种常用的投影方法北京1954投影坐标系和西安1980坐标系都是应用高斯－克吕格投影，只是基准面、椭球、大地原点不同。

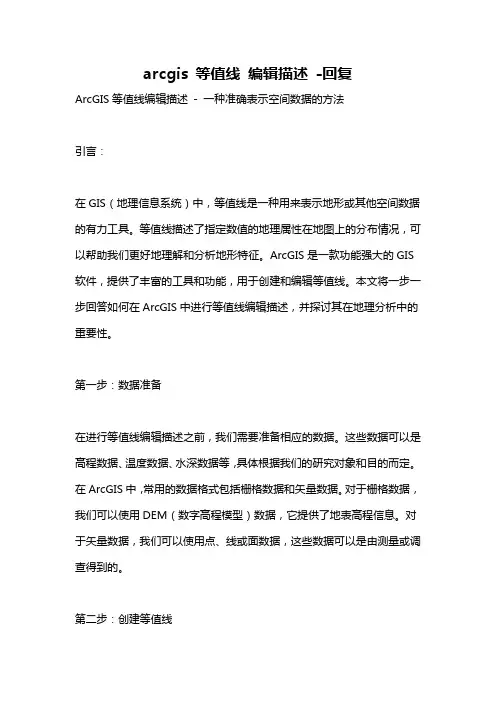

arcgis 等值线编辑描述-回复ArcGIS等值线编辑描述- 一种准确表示空间数据的方法引言：在GIS（地理信息系统）中，等值线是一种用来表示地形或其他空间数据的有力工具。

等值线描述了指定数值的地理属性在地图上的分布情况，可以帮助我们更好地理解和分析地形特征。

ArcGIS是一款功能强大的GIS 软件，提供了丰富的工具和功能，用于创建和编辑等值线。

本文将一步一步回答如何在ArcGIS中进行等值线编辑描述，并探讨其在地理分析中的重要性。

第一步：数据准备在进行等值线编辑描述之前，我们需要准备相应的数据。

这些数据可以是高程数据、温度数据、水深数据等，具体根据我们的研究对象和目的而定。

在ArcGIS中，常用的数据格式包括栅格数据和矢量数据。

对于栅格数据，我们可以使用DEM（数字高程模型）数据，它提供了地表高程信息。

对于矢量数据，我们可以使用点、线或面数据，这些数据可以是由测量或调查得到的。

第二步：创建等值线在ArcGIS中，我们可以使用“Spatial Analyst”工具箱中的“Topo to Raster”工具将栅格数据转换为栅格数据集。

栅格数据集是一种栅格化的方式，它将连续的地理属性转换为离散的像素值。

使用该工具，我们可以选择合适的栅格分辨率和插值方法来创建一个栅格数据集。

一旦我们有了栅格数据集，我们可以使用“Contour”工具将其转换为等值线。

该工具将根据指定的等值间隔来生成等值线。

我们可以选择适当的间隔值，以保证等值线的数量和密度符合我们的需求。

此外，我们还可以选择等值线的颜色、线型和标签样式，以提高可视化效果。

第三步：编辑等值线一旦我们生成了等值线，我们可以使用ArcGIS提供的一系列编辑工具来进一步修改和优化它们。

我们可以选择编辑一些特定的等值线，例如增加或减少其密度，调整其形态，或者删除无用的线条。

此外，我们还可以添加注释或标签，以帮助读者更好地理解地形特征。

ArcGIS提供了一些功能强大的编辑工具，例如“编辑工具栏”中的“编辑”和“修改特征”工具。
