南京江心洲污水处理厂处理工艺

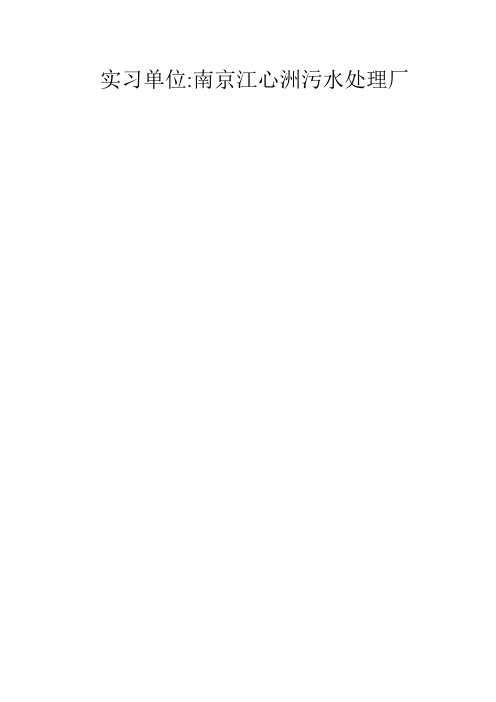

实习单位:南京江心洲污水处理厂目录一、实习目的 ......................................................................................... 错误!未指定书签。

二、实习计划 ......................................................................................... 错误!未指定书签。

三、实习内容 ......................................................................................... 错误!未指定书签。

3.1污水厂概况................................................................................错误!未指定书签。

3.1.1污水厂简介.....................................................................错误!未指定书签。

3.1.2 工艺流程：......................................................................错误!未指定书签。

3.2泵站提升系统.............................................................................错误!未指定书签。

3.3污水处理系统.............................................................................错误!未指定书签。

格栅............................................................................................错误!未指定书签。

污水处理工艺流程图污水进入厂区先通过截流井（让厂能处理的污水进入厂区进行处理）进入粗格栅（打捞较大的渣滓）到污水泵（提升污水的高度）到细格栅（打捞较小的渣滓）到沉沙池（以重力分离为基础，将污水的比重较大的无机颗粒沉淀并排除）到生化池（采用活性污泥法去除污水里的BOD5、SS和以各种形式的氮或磷）进入终沉池（排除剩余污泥和回流污泥）进入D型滤池（进一步减少SS，使出水达到国家一级标准）进入紫外线消毒（杀灭水中的大肠杆菌）然后出水生化池、终沉池出的污泥一部分作为生化池的回流污泥，剩下的送入污泥脱水间脱水外运主要有物理处理法，生化处理法和化学处理法，生化处理法经常被使用，主流处理方法主要看被处理水质和受纳水体情况，一般城市生活污水的主流处理方法为生化处理法，如活性污泥法，mbr 等方法。

污水处理sewage treatment.wastewater treatment 为使污水经过一定方法处理后.达到设定的某些标准.排入水体.排入某一水体或再次使用等的采取的某些措施或者方法等.现代污水处理技术.按处理程度划分.可分为一级.二级和三级处理.一级处理.主要去除污水中呈悬浮状态的固体污染物质.物理处理法大部分只能完成一级处理的要求.经过一级处理的污水.BOD一般可去除30%左右.达不到排放标准.一级处理属于二级处理的预处理.二级处理.主要去除污水中呈胶体和溶解状态的有机污染物质(BOD.COD物质).去除率可达90%以上.使有机污染物达到排放标准.三级处理.进一步处理难降解的有机物.氮和磷等能够导致水体富营养化的可溶性无机物等.主要方法有生物脱氮除磷法.混凝沉淀法.砂率法.活性炭吸附法.离子交换法和电渗分析法等. 整个过程为通过粗格删的原污水经过污水提升泵提升后.经过格删或者筛率器.之后进入沉砂池.经过砂水分离的污水进入初次沉淀池.以上为一级处理(即物理处理).初沉池的出水进入生物处理设备.有活性污泥法和生物膜法.(其中活性污泥法的反应器有曝气池.氧化沟等.生物膜法包括生物滤池.生物转盘.生物接触氧化法和生物流化床).生物处理设备的出水进入二次沉淀池.二沉池的出水经过消毒排放或者进入三级处理.一级处理结束到此为二级处理.三级处理包括生物脱氮除磷法.混凝沉淀法.砂滤法.活性炭吸附法.离子交换法和电渗析法.二沉池的污泥一部分回流至初次沉淀池或者生物处理设备.一部分进入污泥浓缩池.之后进入污泥消化池.经过脱水和干燥设备后.污泥被最后利用.各个处理构筑物的能耗分析1.污水提升泵房进入污水处理厂的污水经过粗格删进入污水提升泵房.之后被污水泵提升至沉砂池的前池.水泵运行要消耗大量的能量.占污水厂运行总能耗相当大的比例.这与污水流量和要提升的扬程有关.2.沉砂池沉砂池的功能是去除比重较大的无机颗粒.沉砂池一般设于泵站前.倒虹管前.以便减轻无机颗粒对水泵.管道的磨损,也可设于初沉池前.以减轻沉淀池负荷及改善污泥处理构筑物的处理条件.常用的沉砂池有平流沉砂池.曝气沉砂池.多尔沉砂池和钟式沉砂池.沉砂池中需要能量供应的主要是砂水分离器和吸砂机.以及曝气沉砂池的曝气系统.多尔沉砂池和钟式沉砂池的动力系统.3.初次沉淀池初次沉淀池是一级污水处理厂的主题处理构筑物.或作为二级污水处理厂的预处理构筑物设在生物处理构筑物的前面.处理的对象是SS和部分BOD5.可改善生物处理构筑物的运行条件并降低其BOD5负荷.初沉池包括平流沉淀池.辐流沉淀池和竖流沉淀池.初沉池的主要能耗设备是排泥装置.比如链带式刮泥机.刮泥撇渣机.吸泥泵等.但由于排泥周期的影响.初沉池的能耗是比较低的.4.生物处理构筑物污水生物处理单元过程耗能量要占污水厂直接能耗相当大的比例.它和污泥处理的单元过程耗能量之和占污水厂直接能耗的60%以上.活性污泥法的曝气系统的曝气要消耗大量的电能.其基本上是联系运行的.且功率较大.否则达不到较好的曝气效果.处理效果也不好.氧化沟处理工艺安装的曝气机也是能耗很大的设备.生物膜法处理设备和活性污泥法相比能耗较低.但目前应用较少.是以后需要大力推广的处理工艺.5.二次沉淀池二次沉淀池的能力消耗主要是在污泥的抽吸和污水表明漂浮物的去除上.能耗比较低.6.污泥处理污泥处理工艺中的浓缩池.污泥脱水.干燥都要消耗大量的电能.污泥处理单元的能量消耗是相当大的.这些设备的电耗功率都很大.针对各个处理构筑物的节能途径1.污水提升泵房污水提升泵房要节省能耗.主要是考虑污水提升泵如何进行电能节约.正确科学的选泵.让水泵工作在高效段是有效的手段.合理利用地形.减少污水的提升高度来降低水泵轴功率N也是有效的办法.定期对水泵进行维护.减少摩擦也可以降低电耗.2.沉砂池采用平流沉砂.避免采用需要动力设备的沉砂池.如平流沉砂池.采用重力排砂.避免使用机械排砂.这些措施都可大大节省能耗.3.初次沉淀池初次沉淀池的能耗较低.主要能量消耗在排泥设备上.采用静水压力法无疑会明显降低能量的消耗.4.生物处理构筑物国外的学者通过能耗和费用效益分析比较了生物处理工艺流程.他们认为处理设施大部分的能量消耗是发生在电机这类单一的设备上.因而节能应从提高全厂功率因数.选择高效机电设备及减少高峰用电要求等方面入手.他们提出的节能措施既包括改善电机的电气性能.也包括解决运转的工艺问题.还包括污水厂产物中的能量回收(EnergyRecovery).曝气系统的能耗相当大.对曝气系统能耗能效的研究总是涉及到曝气设备的改造和革新.新型的曝气设备虽然层出不穷.但目前仍然可划分为2类:第1种是采用淹没式的多孔扩散头或空气喷嘴产生空气泡将氧气传递进水溶液的方法.第2种是采用机械方法搅动污水促使大气中的氧溶于水的方法.微孔曝气.曝气扩散头的布局和曝气系统的调节这些都是节能的有效措施.在传统活性污泥处理厂曝气池中辟出前端厌氧区.用淹没式搅拌器混合的节能.生物除磷方案.这一简单的改造可以节省近20%的曝气能耗.如果算上混合用能.节能也达到12%.自动控制系统的应用于污水处理节能.曝气系统进行阶段曝气.溶解氧存在浓度梯度.既减少了能耗.又可以改善处理效果.减少污泥量.生物膜法处理工艺采用厌氧处理可以明显降低能量的消耗.5.二次沉淀池二次沉淀池中对排泥设备的研究和排泥方式的改善是降低能耗的有效方法.6.污泥处理污泥处理系统节能研究主要集中于污泥处理的能量回收.从污水污泥有机污染物中回收能量用于处理过程早在上世纪初就已投入实践.但能源危机之前一直不受重视.目前有两种回收途径:一是污泥厌氧消化气利用.一是污泥焚烧热的利用.消化气性质稳定.易于贮存.它可通过内燃机或燃料电池转化为机械能或电能.废热还可回收于消化污泥加热.因此利用消化气能解决污水厂不同程度的能量自给问题.林荣忱等人比较了沼气发电机和燃料电池两种利用形式.认为燃料电池能量利用率高.具有很好的发展前途.对消化气的最大化利用是提高能效的主要方式.沼气发电机组并网发电的研究和应用在国内已有应用实例.是大型污水处理厂的沼气综合利用的可行途径.另外一种能量回收方式是将城市固体废物焚烧场建在污水处理厂旁.将固废与污水污泥一起焚烧.获得的电能用于处理厂的运转.城市污水处理的能耗分析研究与节能技术和手段的发展往往并不同步.由于污水处理能量平衡分析方法研究的欠缺.节能措施的制订和实施常常超前.而多数节能途径和手段常常由处理厂的操作管理人员结合各处理设施实际情况提出.具有经验性和个别性.不一定能适用于其他污水厂甚至是工艺相似的污水厂,另一方面.从广义上说.污水处理学科领域的技术创新.新材料和新设备的使用都蕴涵着节能增效的潜力.因而节能的途径和手段往往是很宽泛的.结论污水处理是能源密集(energy intensity)型的综合技术.一段时期以来.能耗大.运行费用高一定程度上阻碍了我国城市污水处理厂的建设.建成的一些处理厂也因能耗原因处于停产和半停产状态.在今后相当长的一段时期内.能耗问题将成为城市污水处理的瓶颈.能否解决耗污水厂的能耗问题.合理进行能源分配.已经成为决定污水处理厂运行效益好坏的关键因素.能耗是否较低.也是未来新的污水处理厂可行性分析的决定性因素.开发能效较高的污水处理技术.合理设计及运行污水处理厂.必将是未来污水处理厂设计和运行的必由之路.?污水处理厂的工作岗位1.有哪些岗位?主要职能是负责污水泵站、污水处理、污泥处理的安全、正常运行，确保进厂的污水经处理后全部达标排放。

不排水下沉施工工艺1.施工原则:（1）如在施工中出现降水困难或穿过的土层不稳定、涌水量较大，又或防止由于沉井施工降水而影响附近建筑物管线的稳定，排水下沉无法满足施工要求，我方将采用不排水下沉；（2）不排水下沉施工井筒内、外均不降水，沉井中保持原有水位。

在水中挖土，带土下沉，并在水下封底。

采用抓斗挖土并配以高压水枪冲刷挖土。

2.施工方法：我部拟先用采用抓斗机械配以高压水枪冲刷挖土的方法进行施工。

再视现场情况采取适当措施。

1)抓斗挖土：用抓斗机械挖掘井底中央的土，使之形成锅底状。

在砂或砂砾石类土中，当锅底比刃脚低1-1.5m时，沉井可靠自重下沉，同时将刃脚下的土挤向中央，再从井中央挖土，则沉井可继续下沉。

若土质为粘性土，刃脚下土不易向中央塌落，应配以射水松土。

当沉井由多台抓斗抓土时，应对称均匀抓土，土面高差不宜大于0.5m。

2）高压水枪冲刷挖土：利用高压水枪的高压水流冲刷沉井井底的土层，使其形成泥浆汇流至集泥坑。

当冲刷粘性土时，宜使用喷嘴接近900度冲刷土壁的立面，将立面底部冲成缺口使之塌落。

取土顺序为先中央后四周，并延刃脚留出土台，对称分层冲挖。

要注意不得冲空刃脚下的土层。

冲出的泥浆用泥浆泵或水力吸泥机抽至场外泥浆池进行处理。

3）测量、纠偏：施工中要密切注意井的轴线和高程是否符合设计，测量人员定时对轴线、高程进行复核，并在工作现场配备经验丰富的施工员进行现场调整，确保工程的施工质量。

沉井的倾斜偏移多发生在下沉的前段，因此在下沉的前段内要对沉井的轴线和垂直度等进行严格的控制，发现偏移或倾斜要及时采取适当的纠偏措施进行纠偏。

沉井在距离设计标高还有1m左右时应该放慢取土速度，进行高程控制。

确保最后沉井的高程符合设计要求。

3.带水封底：1）采用混凝土导管法施工，其主要设备有漏斗、导管、球塞、椎形活门、溜槽以及起吊工具：漏斗一般采用5MM厚的钢板制作，上口直径一般为1500mm左右，下端与导管相连，导管一般采用φ200-250mm的钢管，法兰连接，球塞一般采用木球，锯末球、球塞直径应等于导管内径，高度一般为350mm.椎形活门一般采用木质活门，盖住导管上口。

南京天井洼垃圾场调查：恶臭二十年真的没个头？开年特稿2009年，很多城市垃圾焚烧项目遭遇公众阻力。

我国垃圾处理似乎走入死胡同:填埋处理，不仅会产生大量恶臭气体，污染空气和地下水，同时大量占用土地；焚烧处理，由于争论激烈、投资巨大等原因，推进迟缓。

填埋不可持续，焚烧又遇阻，其他方式尚未成熟——在这样的一个胡同中，政府、专家和百姓三方不断博弈，与此同时，垃圾却在日复一日地堆积着。

某种意义上说，由南京江北垃圾焚烧项目争议所引出的填埋场臭味问题及其纷争，在中国具有较为广泛的代表性。

本报今年将持续关注垃圾处理所引起的各种问题。

垃圾的南京之路一辆辆满载垃圾的运输车，从南京市区、南京市浦口区的大街小巷驶出，经过数公里或者数十公里后转入沿山大道，从岔路口进入树木葱茏的浦口区黄姚村，沿着山间公路蜿蜒行驶两公里左右，便到了一座壮观的垃圾场，这就是南京市天井洼有机废弃物处理场的作业区，这座处理场将于今年封场。

南京市垃圾日产量目前已达4500吨，并以每年7.9％的速度增长。

城区垃圾处置主要采取准卫生填埋方式，建有3座垃圾填埋场，分别是江宁区境内的水阁垃圾填埋场、轿子山垃圾填埋场和浦口区境内的天井洼垃圾填埋场。

南京市规划建设的江北垃圾焚烧发电厂，就在这座已经存在了近20年、将要封场的垃圾处理场旁边。

20多年来，南京市浦口区黄姚村的部分村民一直饱受垃圾填埋场臭味困扰，那么，这究竟是怎样一个填埋场？政府想要通过焚烧来解决臭味问题，为什么部分居民坚决反对？是否有新的垃圾处理思路能够突破二者的困境？①调查行将封场仍臭不可当？填埋场为何总是臭得厉害？究竟有多少垃圾填埋场能达标？阅读提示长期以来，垃圾被看成城市卫生问题，基本上是环卫领域的事情，一位环境专家分析说，对垃圾及垃圾填埋场的环境监管一直处于模糊状态。

那么，究竟有多少垃圾填埋场严格按照住房和城乡建设部(原建设部)、环境保护部(原国家环保总局)等部门颁布的技术规范操作？是否达到卫生填埋标准？据2008年国务院环保督察报告显示，全国只有57％的垃圾填埋场通过了环境影响评价审批，而进行了环保“三同时”验收的仅占26％。

南京市河西应天大街片区排水口排查成果浅析摘要为解决江心洲污水处理厂的高水位运行问题，开展了河西应天大街片区排水管网检测排查。

本文主要针对应天大街片区内河道排水口进行调查，通过观察排水口有无污水下河及河水倒灌，查清排口设施现状，并对排查成果进行统计分析，提出相应的整改措施建议，为上游雨污混接点位排查提供方向。

关键词排水管网；检测排查；排口；南京市1、排水口排查概况1.1 江心洲污水处理厂概况江心洲污水处理厂位于建邺区江心洲，处理规模67万m3/d，是南京市污水处理系统的重要组成部分，承担着南京市主城区约60%的污水处理任务。

污水厂设计进水COD浓度为230mg/L。

自2005年以来，江心洲污水处理厂进水浓度一直处于偏低状态，年平均值均低于155mg/L，严重影响了南京市水污染减排工作，伴随着进水低浓度的，还有高水位问题，污水管道普遍存在满管运行的情况。

为解决江心洲污水厂收集系统高位水运行问题，根据《河西应天大街片区排水管网检测排查实施方案》要求，开展河西应天大街片区排水管网检测排查工作。

1.2 排水口排查区域本次检测排查的片区位于河西中北部的一块区域，北至积贤街—幸福河，东至南河，南至河西大街，西至扬子江大道，范围面积约15.5km2（图1-1）。

该片区是按照雨污分流规划建设的城市新区，片区内的所有排水口均属于分流制排水口。

根据图面分析和现场调查结果可将试验片区内排水口分为分流制雨水直排排水口、分流制雨污混接雨水直排排水口、分流制雨污混接截流溢流排水口。

本次排水口排查的重点对象是雨污混接雨水直排排水口和雨污混接截流溢流排水口及其上游管网。

图1-1试点片区范围示意图1.3 排水口排查方法前期调查阶段，主要根据规划局提供的地下管线图结合现场查勘确定河西片区内的沿河排口共计279个，依次进行编号并圈出相应的汇水范围，从而为现场问题排口对上游雨污混接点位的分析提供思路。

排水口具体分布如表1-1。

表1-1 排水口分布河道名称（排水口编号前缀）排水口数量/个奥体北河（ATBH）31向阳河（XYH）96沙洲西河（SZXH）52沙洲东河（SZDH）14怡康河（YKH）39朱二河（ZEH）14红旗北河（HQBH）19胡家闸河（HJZH）7忠字河（ZZH）7合计279现场排查阶段为期4天，在市水务局调度及建邺区相关单位全力配合下，对河西中南部河道实施了调排。

污水处理宣传材料[精选多篇]第一篇：污水处理宣传材料总结经验贯彻精神进一步提升污水处理能力“十一五”以来，***委、***人民政府积极贯彻落实国家发改委关于《全国城镇污水处理及再生利用设施建设“十一五”规划》精神，高度重视城镇生活污水与工业废水处理设施等环境公共基础设施建设，努力提升基本环境公共服务水平、水环境质量，大力开展环保民生工程，积极建设资源节约型、环境友好型社会。

截止“十二五”开局之年，****生活污水与工业废水年处理能力已达到***立方米，污水处理率达*%。

一、科学规划配套管网逐步完善“十一五”期间，**城镇污水处理配套管网服务面积小，部分生活污水及工业废水无法安全导流至污水处理站，导致此部分污水的自然蒸发与渗漏，造成环境污染、地下水安全受到威胁、水资源浪费。

为降低污水对环境与地下水的污染，充分发挥现有污水处理设施作用，*委、*政府科学分析、综合考虑，准确核算已建及新增污水处理设备运行负荷，科学规划污水处理配套管网规模，优先完善已建成污水处理厂配套管网。

对在建污水处理设施，严格把关配套管网长度与辐射范围，努力实现配套管网的同步规划、同步设计、加快建设。

截止2012年初，***污水配套管网总长度达**千米，减少了现有污水处理设施的功能浪费，增强了**污水处理能力。

二、合理布局处理能力实现提升“十一五”期间，我*从解决城镇污水处理设施与当地发展不平衡问题入手，着重解决***生活污水处理问题，并建设****，项目建成后，实现年处理污水324万立方米。

随着我*社会经济的发展、化工区与工业东区的相继开工建设，*委、*政府坚持厂网并举、污水处理先行，合理安排园区污水处理设施新增能力，建设重点向工业区、化工区倾斜，合理规划，科学布局，相继开工建设***化工区污水处理厂与***污水处理厂。

园区污水处理设施的规划建设，极大的提升了**污水处理能力，缓解了工业增加值以环境为代价的矛盾，实现了经济增长与环境保护的统筹兼顾。

污泥深度脱水技术在江心洲污水处理厂的应用摘要：介绍了江心洲污水处理厂污泥深度脱水建设情况、深度脱水工艺流程、特点和运行情况，污泥经深度脱水后，含水率降至60%以下，节约了运输和处置成本，也减少了污泥的二次污染。

关键词：污泥处理深度脱水含水率污泥处置污泥的深度脱水是指通过对含水率较高的污泥进行化学调质处理后，再经高压压榨脱水，污泥含水率降至60%以下。

传统带式脱水或离心脱水后的污泥含水率一般为80%左右，与之相比，深度脱水后的污泥可实现数量上减少一半以上，且污泥后续处置的途径更广泛，深度脱水后的污泥具有一定的热值，可作为电厂低品位的燃料和水泥生产过程中的熟料，实现减量化、稳定化、无害化处置和资源化利用，即使进行填埋，也能大幅减少土地占用和环境污染。

为响应国家环保部《关于加强城镇污水处理厂污泥污染防治工作的通知》（环办【2010】157号）要求，南京市多家污水处理厂已进行污泥深度脱水技改，其中，江心洲污水处理厂污泥深度脱水改造分两期进行，一期工程于2012年9月投入试生产，二期工程于2013年10月投入试生产，深度脱水后污泥含水率在60%以下。

1 江心洲污水处理厂深度脱水改造工程概况江心洲污水处理厂位于南京市建邺区江心洲岛，厂区占地面积41.9公顷，污水处理规模为64万立方米/天，实际处理水量约为60万立方米/天，进水基本全部为生活污水，污水处理采用AO除磷工艺，出水水质执行《城镇污水处理厂污染物排放标准》(GB18918-2002)一级B标准，处理后出水排入长江，设计污泥产量为88吨干泥/天，目前实际污泥产量约为72吨干泥/天。

改造前，江心洲污水处理厂污泥处理采用2台带式压滤机及6台离心脱水机，2台带式压滤机自建厂运行以来，经过十多年的使用，设备已严重老化，运行工况较差，故障率高，维护维修费用高。

为了降低污水处理厂运营维护成本，提高生产效率，同时为了降低污泥处置量，减少环境污染，南京市住建委立项批复，用高效双膜片污泥压滤机替代原有的污泥脱水机，2011年6月江心洲污水处理厂一期污泥深度脱水技改项目立项，将原有两台带式压滤机及配套设备拆除，更换为全自动高效双膜片压滤机系统一套，一期改造工程于2012年4月开工，9月开始试运行；2012年12月二期污泥深度脱水技改项目立项，计划拆除离心脱水机，新建三套全自动高效双膜片压滤机系统，考虑污水厂实际情况，工程建设时，保留离心脱水机作为备用，新建三套全自动高效双膜片压滤机中，一套安装在一期污泥深度脱水间，两套安装在原污泥浓缩间。

COD - 定义化学需氧量（COD或CODcr）是指在一定严格的条件下，水中的还原性物质在外加的强氧化剂的作用下，被氧化分解时所消耗氧化剂的数量，以氧的mg/L表示。

化学需氧量反映了水中受还原性物质污染的程度，这些物质包括有机物、亚硝酸盐、亚铁盐、硫化物等，但一般水及废水中无机还原性物质的数量相对不大，而被有机物污染是很普遍的，因此，COD 可作为有机物质相对含量的一项综合性指标。

BOD5是一种用微生物代谢作用所消耗的溶解氧量来间接表示水体被BOD检测仪器有机物污染程度的一个重要指标。

其定义是：在有氧条件下，好氧微生物氧化分解单位体积水中有机物所消耗的游离氧的数量，/升（O2，mg/l）。

主要用于监测水体中有机物的污染状况。

一般有机物都可以被微生物所分解，但微生物分解水中的有机化合物时需要消耗氧，如果水中的溶解氧不足以供给微生物的需要，水体就处于污染状态。

DO溶解氧，（dissolved oxygen;DO ）空气中的分子态氧溶解在水中称为溶解氧。

水中的溶解氧的含量与空气中氧的分压、水的温度都有密切关系。

在自然情况下，空气中的含氧量变动不大，故水温是主要的因素，水温愈低，水中溶解氧的含量愈高。

溶解于水中的分子态氧称为溶解氧，通常记作DO，用每升水里氧气的毫克数表示。

水中溶解氧的多少是衡量水体自净能力的一个指标。

氨氮氨氮是指水中以游离氨（NH3）和铵离子（NH4+）形式存在的氮。

动物性有机物的含氮量一般较植物性有机物为高。

同时，人畜粪便中含氮有机物很不稳定，容易分解成氨。

因此，水中氨氮含量增高时指以氨或铵离子形式存在的化合氨。

自然地表水体和地下水体中主要以硝酸盐氮（NO3）为主，以游离氨（NH3）和铵离子（NH4+）形式存在的氮受污染水体的氨氮叫水合氨，也称非离子氨非离子氨是引起水生生物毒害的主要因子，而氨离子相对基本无毒。

国家标准Ⅲ类地面水，非离子氨的浓度≤0.02毫克/升。

氨氮是水体中的营养素，可导致水富营养化现象产生，是水体中的主要耗氧污染物，对鱼类及某些水生生物有毒害。
