表5.12.3-砂垫层和砂石垫层

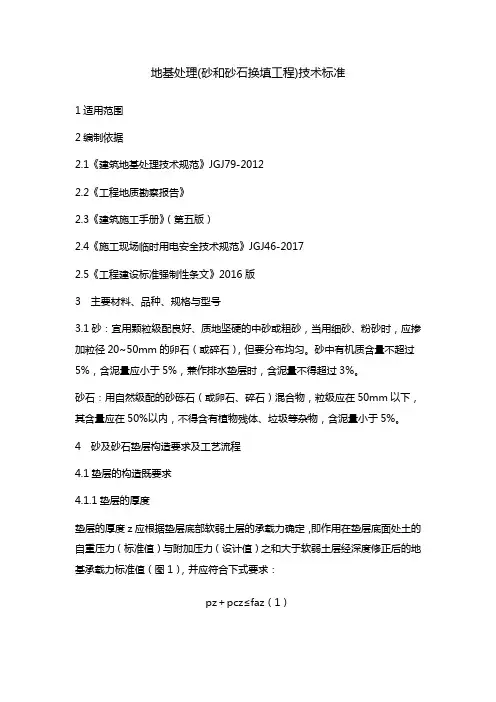

地基处理(砂和砂石换填工程)技术标准
1 适用范围 2 编制依据 2.1《建筑地基处理技术规范》JGJ79-2012 2.2《工程地质勘察报告》 2.3《建筑施工手册》（第五版） 2.4《施工现场临时用电安全技术规范》JGJ46-2017 2.5《工程建设标准强制性条文》2016 版 3 主要材料、品种、规格与型号 3.1 砂：宜用颗粒级配良好、质地坚硬的中砂或粗砂，当用细砂、粉砂时，应掺 加粒径 20~50mm 的卵石（或碎石），但要分布均匀。砂中有机质含量不超过 5%，含泥量应小于 5%，兼作排水垫层时，含泥量不得超过 3%。 砂石：用自然级配的砂砾石（或卵石、碎石）混合物，粒级应在 50mm 以下， 其含量应在 50%以内，不得含有植物残体、垃圾等杂物，含泥量小于 5%。 4 砂及砂石垫层构造要求及工艺流程 4.1 垫层的构造既要求 4.1.1 垫层的厚度 垫层的厚度 z 应根据垫层底部软弱土层的承载力确定，即作用在垫层底面处土的 自重压力（标准值）与附加压力（设计值）之和大于软弱土层经深度修正后的地 基承载力标准值（图 1），并应符合下式要求：
b'≥b＋2ztgθ（2） 式中 b'——垫层底面宽度； θ——垫层的压力扩散角，可按表 3 采用；当 z/b＜0.25 时，仍按表中 z/b＝0.25 取值。 其他符号意义同上。
垫层顶面每边宜超出基础底边不小于 300mm，或从垫层底面两侧向上按当地经 验的要求放坡。大面积整片垫层的底面宽度，常按自然倾斜角控制（图 2）适当 加宽。
图 2 砂或砂石垫层 （a）柱基础垫层；（b）设备基础垫层 1-柱基础；2-砂或砂石垫层；3-回填土；4-设备基础 α-砂或砂石垫层自然倾斜角（休止角）；b-基础宽度
垫层的承载力宜通过现场试验确定，当无试验资料时，可按表 4 选用，并验算下 卧层的承载力。
